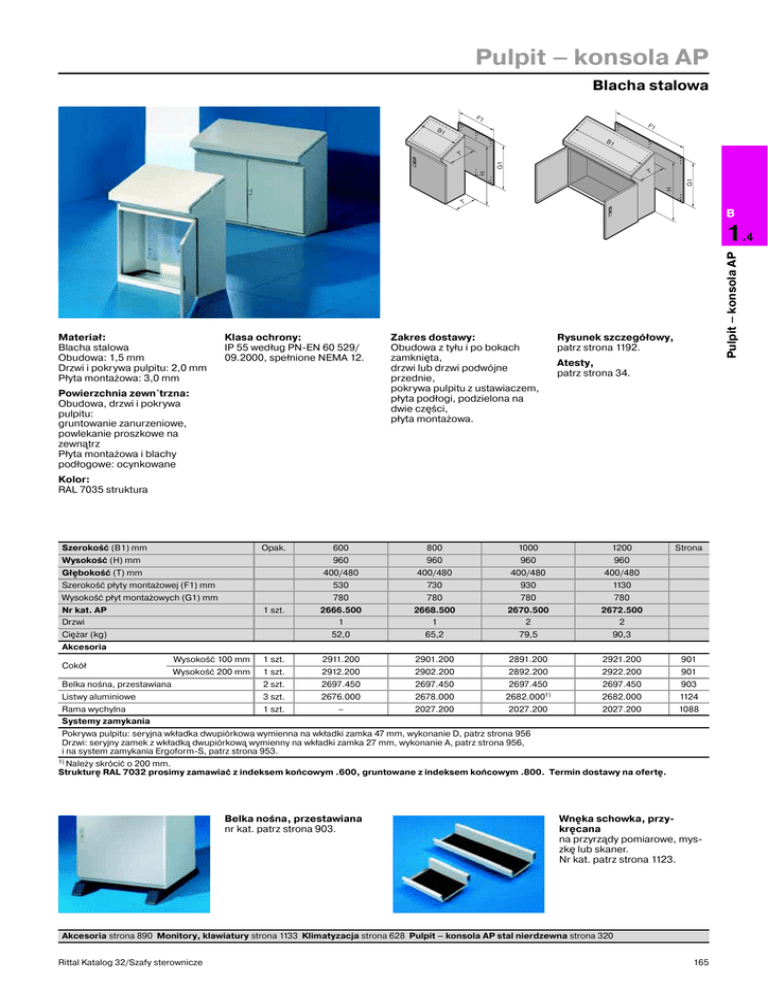

Pulpit – konsola AP

Pulpit – konsola AP
Blacha stalowa
F1
F1
B1
B1
G1
T
H
G1
H
T
T
B
Materiał:
Blacha stalowa
Obudowa: 1,5 mm
Drzwi i pokrywa pulpitu: 2,0 mm
Płyta montażowa: 3,0 mm
Klasa ochrony:
IP 55 według PN-EN 60 529/
09.2000, spełnione NEMA 12.
Powierzchnia zewn´trzna:
Obudowa, drzwi i pokrywa
pulpitu:
gruntowanie zanurzeniowe,
powlekanie proszkowe na
zewnątrz
Płyta montażowa i blachy
podłogowe: ocynkowane
Zakres dostawy:
Obudowa z tyłu i po bokach
zamknięta,
drzwi lub drzwi podwójne
przednie,
pokrywa pulpitu z ustawiaczem,
płyta podłogi, podzielona na
dwie części,
płyta montażowa.
Pulpit – konsola AP
1.4
Rysunek szczegółowy,
patrz strona 1192.
Atesty,
patrz strona 34.
Kolor:
RAL 7035 struktura
Szerokość (B1) mm
600
800
1000
1200
Wysokość (H) mm
Opak.
960
960
960
960
Głębokość (T) mm
400/480
400/480
400/480
400/480
Szerokość płyty montażowej (F1) mm
530
730
930
1130
Wysokość płyt montażowych (G1) mm
780
780
780
780
2666.500
2668.500
2670.500
2672.500
Nr kat. AP
1 szt.
Drzwi
Ciężar (kg)
1
1
2
2
52,0
65,2
79,5
90,3
Strona
Akcesoria
Cokół
Wysokość 100 mm
1 szt.
2911.200
2901.200
2891.200
2921.200
901
Wysokość 200 mm
1 szt.
2912.200
2902.200
2892.200
2922.200
901
Belka nośna, przestawiana
2 szt.
2697.450
2697.450
2697.450
2697.450
903
Listwy aluminiowe
3 szt.
2676.000
2678.000
2682.0001)
2682.000
1124
Rama wychylna
1 szt.
–
2027.200
2027.200
2027.200
1088
Systemy zamykania
Pokrywa pulpitu: seryjna wkładka dwupiórkowa wymienna na wkładki zamka 47 mm, wykonanie D, patrz strona 956
Drzwi: seryjny zamek z wkładką dwupiórkową wymienny na wkładki zamka 27 mm, wykonanie A, patrz strona 956,
i na system zamykania Ergoform-S, patrz strona 953.
1) Należy skrócić o 200 mm.
Strukturę RAL 7032 prosimy zamawiać z indeksem końcowym .600, gruntowane z indeksem końcowym .800. Termin dostawy na ofertę.
Belka nośna, przestawiana
nr kat. patrz strona 903.
Wnęka schowka, przykręcana
na przyrządy pomiarowe, myszkę lub skaner.
Nr kat. patrz strona 1123.
Akcesoria strona 890 Monitory, klawiatury strona 1133 Klimatyzacja strona 628 Pulpit – konsola AP stal nierdzewna strona 320
Rittal Katalog 32/Szafy sterownicze
165
