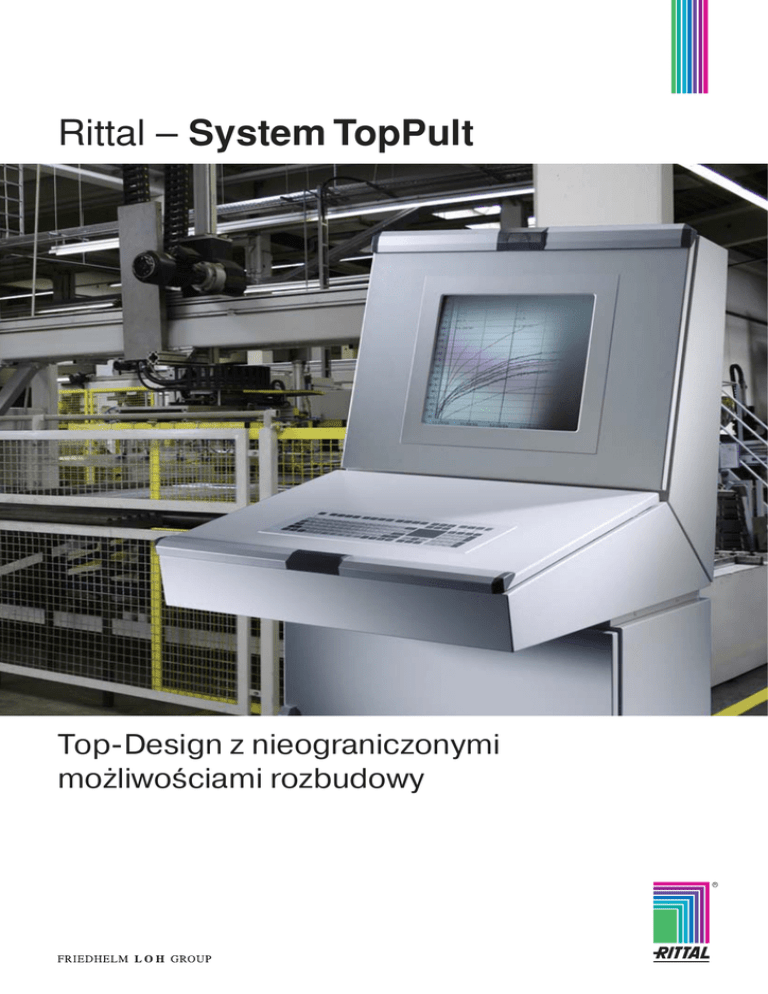

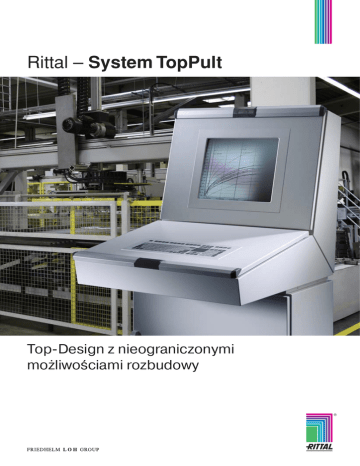

Rittal – System TopPult

Rittal – System TopPult
Top-Design z nieograniczonymi
możliwościami rozbudowy
R
SPIS TREŚCI
Rittal interfejsy człowiek/maszyna . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Wewnątrz i zewnątrz bez granic – TopPult . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Najlepsza kombinacja: ergonomia, design i funkcjonalność . . . . . . . . . . . . . . . . 8
Możliwości kombinacji . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
System TopPult TP
Górne części pulpitów . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Środkowe części pulpitów . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Dolne części pulpitów. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Akcesoria systemowe. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Szczegóły techniczne. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Indeks alfabetyczny . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Lista numerów katalogowych . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
NOWY SYSTEM TOPPULT RITTAL
Kształt nadąża za funkcjonalnością. Według takiego jasnego założenia Rittal
rozwinął nowe wzornictwo dla jedynego w swoim rodzaju systemu pulpitów.
Nie powstał tak po prostu inny kształt, ale perfekcyjny interfejs człowiek/
maszyna, innowacyjny pod względem modułowej rozbudowy wnętrza oraz nowy
system akcesoriów systemowych.
Najlepszy kształt aż do najmniejszego szczegółu.
2
Top-Design z funkcjonalnością:
Kombinacje w różnorodności:
Wzornictwo zostało zintegrowane z kształtem
w ramach programu interfejsu człowiek/maszyna.
Elementy systemu TopPult mogą być indywidualnie zestawiane z innymi modułami
z rodziny „interfejsy człowiek/maszyna“.
System TopPult
Prosta obsługa jedną ręką:
Łatwy montaż dzięki „pomocnikom“:
Indywidualna rozbudowa wnętrza:
Ustawiacz z indywidualnym stopniami
zatrzaskowymi dla żądanego kąta
otwarcia.
Zintegrowany „pomocnik montażu“ – pomoc
w ustawianiu i unieruchamianiu: po prostu nałóż,
zatrzaśnij i przykręć.
Dzięki niezliczonym komponentom z systemu
podzespołów Rittal powstają indywidualne
rozwiązania dopasowane do Państwa potrzeb.
System TopPult
3
Comfort-Panel
Przemysłowe stanowiska pracy
Obudowy i szafy systemowe PC
Elastyczność: Czy to obudowa seryjna,
czy też specjalnie wymiarowana,
z ramieniem nośnym lub z systemem
stojaków – można zbudować każde
rozwiązanie.
Modułowość: Więcej miejsca jako szafa PC, ale
bardziej kompaktowe jako biurko. Modułowość
to nowe możliwości systemu IW.
Bezpieczeństwo: W fabrykach systemy szaf
PC gwarantują wysokie bezpieczeństwo
kompotentom infrastruktury IT.
4
System TopPult
RODZINA PRODUKTÓW RITTAL
„INTERFEJSY CZŁOWIEK/
MASZYNA“
Wydajność procesów wynika również z funkcjonalności obsługi,
dlatego Rittal oferuje szerokie spektrum interfejsów człowiek/
maszyna spełniających wszelkie wymagania w tej kwestii.
W najwyższej jakości, ergonomiczne i dopasowane do indywidualnych potrzeb. Programuj, obsługuj, kontroluj wygodnie, również
w ramach nowego systemu IW.
To sugestie i pomysły naszych klientów przyczyniły się do powstania
nowych rozwiązań: obudowa obsługi na wymiar, przemysłowe stacje
robocze, systemy szaf PC i nowy system TopPult. W kombinacji
z akcesoriami systemowymi Rittal tworzą kompletne rozwiązanie
interfejsów człowiek/maszyna.
Indywidualna rozbudowa systemu TopPult gwarantuje –
w końcu nieograniczone możliwości.
System TopPult
Dzięki obszernej palecie akcesoriów systemowych Rittal, jak
np. cokoły, technika zamykania, kieszenie na schematy połączeń,
różnorodność systemów szyn do szaf TS 8 do zabudowy wnętrza,
optymalizacja wprowadzeń kabli CM spełniamy Państwa indywidualne wymagania.
5
Design z funkcjonalnością:
Stanowisko z przestrzenią:
Listwa ozdobna łączy w sobie uchwyt
i zamek. Elegancka integracja: szuflada
klawiatury.
Pokrywa pulpitu z częścią środkową i dolną to dużo
kliknięciem:
powierzchni dla przełączników, wyświetlacza i eleZintegrowany „pomocnik montażu“ – pomoc
mentów obsługi. Na przykład dla tej klawiatury Rittal. w justowaniu i unieruchamianiu. Jednym
kliknięciem umożliwia wygodny i szybki montaż.
6
Funkcjonalność za jednym
System TopPult
Obsługa jedną ręką:
Łatwy montaż:
Dodatkowa zaleta:
Ten ustawiacz na pokrywie części
środkowej zatrzaskuje się automatycznie i odblokowuje się bez dodatkowego chwytania.
Uzbrojona płyta montażowa może być łatwo
wsuwana i unieruchamiana (w siatce 25 mm) to
oszczędność czasu podczas rozbudowy i serwisu.
Wszystkie moduły TopPult są wyposażone w sworznie gwintowane i tym samym przystosowane do
rozbudowy z akcesoriami TS (system szyn, płyty
montażu częściowego i wiele więcej).
WEWNĄTRZ I NA ZEWNĄTRZ BEZ
GRANIC – SYSTEM MODUŁOWY
TOPPULT
Wygodne planowanie i maksymalny stopień indywidualności –
to optymalne wymagania dla konstruktora. Te wymagania zostały
uwzględnione podczas projektowania nowego systemu Rittal
TopPult. Przemyślana konstrukcja gwarantuje łatwą i elastyczną
rozbudowę. Liczne i przyjazne w montażu akcesoria systemowe
TS 8 oferują w końcu niezliczone możliwości seryjnej rozbudowy.
Użyteczna różnorodność:
Proste prowadzenie:
Otworowane listwy systemowe w drzwiach System TopPult – więcej możliwości kombinacji
i pokrywie do rozbudowy kompatybilnej wprowadzania kabli poprzez indywidualne blachy
z TS. Na przykład z poprzeczkami mon- podłogowe.
tażowymi lub kieszeniami na schematy.
System TopPult
Wygodne łączenie:
System TopPult może być łączony
poprzez listwę szeregującą pomiędzy
dolną a środkową częścią.
7
TopPult – największa różnorodność na wszystkich poziomach
Część górna
Część środkowa
Część dolna
Do wyboru dostępne są dwie różne
wysokości (650 i 750 mm).
Do różnych kombinacji istnieją dwa warianty:
● jako gotowa jednostka pulpitu w kombinacji
z częścią dolną TopPult
● do innych kombinacji z częścią górną TopPult
Do wyboru dostępne są dwie różne
głębokości (400 i 500 mm).
● Modułowa rozbudowa wnętrza
● W połączeniu z uchwytami mocowania naściennego można również
wykorzystać górne części systemu
pulpitu jako rozwiązania samodzielne. W ten sposób można je również
wykorzystać jako obudowę wyświetlacza.
8
Cechy dodatkowe:
● modułowa rozbudowa wnętrza
● prosty montaż szuflady klawiatury
● Głębokość 500 mm: drzwi z przodu lub
z tyłu
● Głębokość 400 mm: do wyboru drzwi
mogą być stosowane z przodu lub z tyłu
● Przestawiana w głębokości płyta
montażowa
● Modułowa rozbudowa wnętrza
● Wyposażenie i wmontowane elementy
(np. klimatyzacja) bez dodatkowych
modyfikacji obudowy
System TopPult
Elegancka ergonomia:
Gwarantowane bezpieczeństwo:
Ekrany, elementy wyświetlające i obsługi Do tej pory, w zależności od szerokości, konieczne
znajdują się pod korzystnym, ergonobyły nawet dwa lub trzy zamki, teraz jeden zamek
micznym kątem.
przejmuje podwójne ryglowanie przy pomocy
drążków zamykających.
Innowacyjny design:
Zintegrowany z klapką zamek leży optycznie w jednej linii z listwą uchwytu.
NAJLEPSZA KOMBINACJA:
ERGONOMIA,
DESIGN I FUNKCJONALNOŚĆ
Pod względem ergonomii, optyki i funkcjonalności Rittal wyznacza
systemem TopPult nowe standardy w obszarze interfejsów człowiek/
maszyna. Nowe systemy pulpitów są wyraźnie cieńsze i wszechstronne. Rozszerzono nie tylko użytkową powierzchnię montażową
i modułowość rozbudowy wewnętrznej, ale także ilość wariantów
w ramach rodziny „interfejs człowiek/maszyna“.
Kombinacja modułów TopPult z systemami ramion nośnych lub
szafami PC jest teraz znacznie prostrza.
Duża różnorodność kombinacji z obudowami obsługi i szafami PC
Przykład 1: Dolna cześć TopPult wraz
z płytą roboczą IW.
System TopPult
Przykład 2: Dolna część TopPult wraz z częścią
środkową TopPult, elementami ramienia nośnego
CP-L i obudową obsługi CP.
Przykład 3: Część środkowa TopPult
w kombinacji z częścią dolną IW o głębokości 600 mm.
9
System TopPult TP
Możliwości kombinacji
Prosty wybór poszczególnych
elementów
Elementy systemu TopPult TP
mogą być łączone w wielu indywidualnych wariantach.
Następnie w tabeli znajdują się
łatwe do odnalezienia numery
katalogowe. Oprócz tego nowy
system TopPult TP oferuje nieograniczone możliwości łączenia
z system IW i obudowami
obsługi.
Małe jednostki mogą być bez problemu zintegrowane w oddzielnej
obudowie obsługi.
W połączeniu z programem obudów
IW powstają całkiem nowe możliwości wykorzystania przestrzeni.
Modułowy system cokołów TS gwarantuje większą elastyczność przy
wprowadzaniu kabli.
Rodzina Rittal interfejsów człowiek/maszyna
Obudowy obsługi
znajdują
się w Katalogu 31,
od strony 154.
Przemysłowe stanowiska
pracy (IW) znajdują
się w Katalogu 31,
od strony 238.
Kombinacja z dolnymi częściami pulpitu
Kombinacja z obudowami IW
Kombinacja z podporą stojącą
Górna część jako obudowa naścienna
1
1 Podpora stojącą dla szerokości 800 mm
10
System TopPult
System TopPult TP
Tabela poglądowa
Szerokość mm
600
Nr kat.
800
Nr kat.
Nr kat.
1200
Nr kat.
Nr kat.
1600
Nr kat.
Nr kat.
Nr kat.
Część górna
Wysokość 750 mm
6720.500
6721.500
6722.500
6723.500
Wysokość 650 mm
6724.500
6725.500
6726.500
6727.500
6714.500
6715.500
6716.500
6717.500
6730.200
6730.210
6730.220
6730.230
6710.500
6711.500
6712.500
6713.500
Część środkowa z przygotowaniem dla części górnej
Głębokość 755 mm
Płyta zamykająca do części górnej/dolnej
do wysokości
650/750 mm
Część środkowa tylna, z zawiasowaną pokrywą
Głębokość 755 mm
Płyta kołnierzowa do części środkowej (inne płyty kołnierzowe – patrz Nowości 2006/2007, strona 188)
zamknięta
2562.400
–
2 x 2562.400
Rozmiar 4
zamknięta
–
2563.150
–
Rozmiar 5
z wstępnym
–
2203.010
–
wytłoczeniem
Płyta zamykająca
G mm
400
500
400
500
400
500
–
2 x 2563.150
2 x 2203.010
400
500
6730.000
6730.100
6730.010
6730.110
6730.020
6730.120
6730.030
6730.130
G mm
400
500
400
500
400
500
400
500
Wysokość 675 mm
6700.500
6704.500
6701.500
6705.500
6702.500
6706.500
6703.500
6707.500
Część dolna
Elementy cokołu, przednie i tylne
Wysokość 200 mm
8602.600
8602.800
8602.200
8602.920
Wysokość 100 mm
8601.600
8601.800
8601.200
8601.920
Osłony cokołu, boczne
G mm
400
500
400
500
400
500
400
500
Wysokość 200 mm
8602.040
8602.050
8602.040
8602.050
8602.040
8602.050
8602.040
8602.050
Wysokość 100 mm
8601.040
8601.050
8601.040
8601.050
8601.040
8601.050
8601.040
8601.050
Belka nośna, przestawialna
Wysokość 75 mm
8601.450
8601.450
8601.450
8601.450
Wysokość 125 mm
4634.500
4634.500
4634.500
4634.500
Rolki
System TopPult
11
System TopPult TP
Górne części pulpitów
B1
H
H1
B
T
Materiał:
Blacha stalowa
Obudowa: 1,5 mm
Pokrywa: 2,0 mm
Ozdobna listwa uchwytu:
aluminium
Krawędzie chroniące i pokrywa
zamykająca: tworzywo
sztuczne, samogasnące
Powierzchnia zewnętrzna:
Obudowa i pokrywa:
gruntowanie zanurzeniowe,
powlekanie proszkowe na
zewnątrz w strukturze RAL 7035
Ozdobna listwa uchwytu:
naturalnie anodyzowana
Krawędzie chroniące i pokrywa
zamykająca: RAL 7015
Klasa ochrony:
IP 55 według PN/EN 60 529/
10.91 (przy zastosowaniu
odpowiedniej płyty kończącej,
patrz strona 16 lub montaż na
części środkowej)
Rittal Service:
Opak.
Szerokość (B1) mm
Wysokość (H1) mm
Nr kat. TP
Akcesoria
Płyta połączeniowa (przy zastosowaniu solo)
Szyny do zabudowy
dla szerokości
wewnętrznej, poziome
do pokrywy
System chassis
17 x 73 mm1)
do obudowy
do pokrywy
Poprzeczka
montażowa1)
do obudowy
do pokrywy
Szyna montażowa
18 x 38 mm1)
do obudowy
Płyta montażu
częściowego
Rysunek szczegółowy,
patrz strona 24.
● Inne wymiary, wycięcia
i otwory na zamówienie.
● Górna część do bezpośredniego montażu na części dolnej z płytą połączeniową.
Szerokość (B) mm
Wysokość (H) mm
Głębokość (T) mm
Maks. otwór
montażowy
Zakres dostawy:
Obudowa z pokrywą, z zawiasami na dole, z możliwością
zmiany na górę, łącznie z uchwytem pokrywy, podłoga
otwarta do indywidualnego
wprowadzenia kabli.
szerokość 200 mm
szerokość 500 mm
600
800
1200
1600
650
650
650
650
240
240
240
240
488
688
1088
1488
313
313
313
313
6724.500 6725.500 6726.500 6727.500
1 szt.
6730.200
4 szt.
5001.050 5001.051 5001.053 5001.055
6730.210
6730.220 6730.230
4 szt. 8612.140 8612.140 8612.140
4 szt. 8612.150 8612.150 8612.150
20 szt. 4694.000 4694.000 4694.000
20 szt. 4695.000 4695.000 4695.000
4 szt. 8612.240 8612.240 8612.240
4 szt. 8612.250 8612.250 8612.250
1 szt.
1 szt.
8612.140
8612.150
4694.000
4695.000
8612.240
8612.250
6730.310 6730.310 6730.310 6730.310
6730.330 6730.330 6730.330 6730.330
600
800
1200
1600
Strona
750
750
750
750
240
240
240
240
488
688
1088
1488
413
413
413
413
6720.500 6721.500 6722.500 6723.500
6730.220 6730.230
17
5001.050 5001.051 5001.053 5001.055
6730.200
6730.210
20
8612.150
8612.150
4695.000
4695.000
8612.250
8612.250
8612.150
8612.150
4695.000
4695.000
8612.250
8612.250
20
20
20
20
20
20
6730.310 6730.310 6730.310 6730.310
6730.330 6730.330 6730.330 6730.330
17
17
8612.150
8612.150
4695.000
4695.000
8612.250
8612.250
8612.150
8612.150
4695.000
4695.000
8612.250
8612.250
Systemy zamykania
Seryjna wkładka dwupiórkowa wymienna na wkładki zamka 27 mm, wykonanie A, patrz strony katalogu 31, strona 888.
Górne części pulpitów gruntowane prosimy zamawiać z indeksem końcowym .800. Termin dostawy na zapytanie.
1) Możliwy montaż pionowy w pokrywie i tylnej ścianie obudowy.
Pokrywy złącz
zapewniają łatwy dostęp
podczas serwisu oraz proste
przyłączenie elementów
infrastruktury sieciowej.
Nr kat. patrz
Nowości 2006/2007,
strona 200.
12
Płyta montażu częściowego
TP
W miejsce popularnej płyty
montażowej w dostawie jako
akcesoria płyty montażowe o
szerokości 200 mm i 500 mm.
Poprzez boczne ześrubowanie
kilku płyt montażu częściowego
jednym obrotem ręki powstaje
powierzchnia do uzbrojenia.
Szczegóły, patrz strona 17.
System TopPult
System TopPult TP
T1
B1
H
T1
B
H
Części środkowe pulpitu
B1
B
T
T
1
1
2
2
Materiał:
Blacha stalowa
Obudowa: 1,5 mm
Pokrywa: 2,0 mm
Ozdobna listwa uchwytu:
aluminium
Krawędzie chroniące i pokrywa
zamykająca: tworzywo
sztuczne, samogasnące
Powierzchnia zewnętrzna:
Obudowa i pokrywa:
gruntowanie zanurzeniowe,
powlekanie proszkowe na
zewnątrz w strukturze RAL 7035
Ozdobna listwa uchwytu:
naturalnie anodyzowana
Krawędzie chroniące i pokrywa
zamykająca: RAL 7015
Klasa ochrony:
IP 55 według PN/EN 60 529/10.91
W kombinacji części górnej,
płyty przyłączeniowej dla części
górnej/środkowej,
płyty kołnierzowej i części dolnej.
Opak.
Szerokość (B) mm
Wysokość (H) mm
Głębokość (T) mm
Maks. otwór
Szerokość (B1) mm
montażowy
Głębokość (T1) mm
Pokrywa pulpitu
Nr kat. TP
Akcesoria
Płyta połączeniowa do górnej/
dolnej części pulpitu
● Inne wymiary, wycięcia
i otwory na zamówienie.
● Część środkowa pulpitu,
z tyłu zawiasowana pokrywa,
z wykrojem montażowym
i wzmocnieniem systemu
ramienia nośnego CP-L na
zamówienie.
413
6730.200
6730.210
części pulpitu:
tylnej, otwartej ku górze
pokrywą
Rysunek szczegółowy,
patrz strona 24.
413
413
6714.500 6715.500 6716.500 6717.500
1 szt.
1 Przygotowane dla górnej
2 Tylnej, z zawiasowaną
1 Przygotowane dla górnej części pulpitu
600
800
1200
1600
235
235
235
235
750
750
750
750
488
688
1088
1488
413
Zakres dostawy:
Obudowa z pokrywą, zawiasowana z tyłu, 2 ustawiacze
z automatycznym ryglowaniem
i odryglowaniem, otwór płyt
kołnierzowych do przeprowadzenia kabli w dnie obudowy.
Rittal Service:
6730.220 6730.230
2 Tylnej, z zawiasowaną pokrywą
800
1200
1600
235
235
235
750
750
750
688
1088
1488
Strona
600
235
750
488
413
413
413
413
6710.500 6711.500 6712.500 6713.500
–
–
–
–
17
–
Now. 06,
str. 188
Płyta kołnierzowa rozmiar. 4
zamknięta
1 szt.
2562.400
–
2x
2562.400
–
2562.400
–
2x
2562.400
Płyta kołnierzowa rozmiar. 5
zamknięta
1 szt.
–
2563.150
–
2x
2563.150
–
2563.150
–
Szyna do zabudowy
wewnętrznej
dla
szerokości
4 szt.
5001.050 5001.051 5001.053 5001.055
5001.050 5001.051 5001.053 5001.055
System chassis 17 x 73 mm1)
o głębokości
4 szt.
8612.150
8612.150
8612.150 8612.150 8612.150 8612.150
20
Poprzeczka montażowa1)
o głębokości
20 szt. 4695.000 4695.000 4695.000 4695.000
4695.000 4695.000 4695.000 4695.000
20
4 szt.
8612.250
8612.250
8612.250 8612.250 8612.250 8612.250
20
1 szt.
1 szt.
6730.310 6730.310 6730.310 6730.310
6730.330 6730.330 6730.330 6730.330
6730.310 6730.310 6730.310 6730.310
6730.330 6730.330 6730.330 6730.330
17
17
Szyna montażowa 18 x 38 mm1)
Płyta montażu częściowego
szer. 200 mm
szer. 500 mm
8612.150
8612.250
8612.150
8612.250
2x
Now. 06,
2563.150 str. 188
20
Systemy zamykania
Seryjna wkładka dwupiórkowa wymienna na wkładki zamka 27 mm, wykonanie A, patrz strony katalogu 31, strona 888.
Środkowe części pulpitów gruntowane prosimy zamawiać z indeksem końcowym .800. Termin dostawy na zapytanie.
1) Możliwy montaż w pokrywie i dnie obudowy.
Metalowe płyty kołnierzowe
Do zamykania otworu prowadzenia kabli w dnie w przypadku
zastosowania bez dolnej części
pulpitu,
Nr kat. patrz
Nowości 2006/2007,
strona 188.
System TopPult
Dławiki kablowe
z poliamidu lub mosiądzu,
Nr kat., patrz Katalog 31,
strona 972.
13
System TopPult TP
H
H
H
Części dolne pulpitu
B
T
B
T
Materiał:
Blacha stalowa
Obudowa: 1,5 mm
Drzwi: 2,0 mm
Płyta montażowa: 2,5 mm
Powierzchnia zewnętrzna:
Obudowa i drzwi:
gruntowane zanurzeniowo,
na zewnątrz powlekane proszkowo RAL 7035 struktura
Płyta montażowa: ocynkowana
Klasa ochrony:
IP 55 według PN/EN 60 529/
10.91 (przy zastosowaniu
odpowiedniej płyty kończącej,
patrz strona 16, lub montaż
części środkowej oraz wybór
blach dna, patrz strona 15)
Rittal Service:
Osłony boczne
Zakres dostawy:
Obudowa, u góry otwarta, drzwi
lub drzwi podwójne z zamknięciem prętowym (przy głębokości 400 mm z przodu, przy
głębokości 500 mm z przodu
i z tyłu), płyta montażowa przestawiana w głębokości, otwarta
podłoga do indywidualnego
wprowadzenia kabli.
Rysunek szczegółowy,
patrz strona 25.
Inne wymiary, wycięcia i otwory
na zapytanie.
Szerokość (B) mm
Wysokość (H) mm
Głębokość (T) mm
Nr kat. TP
Drzwi
Cokół
Elementy
przednie i tylne
T
Opak.
600
800
1200
1600
600
800
1200
1600
675
675
675
675
675
675
675
675
400
400
400
400
500
500
500
500
6700.500 6701.500 6702.500 6703.500 6704.500 6705.500 6706.500 6707.500
1
1
2
2
1/1
1/1
2/2
2/2
Strona
wys. 100 mm
1 kpl.
8601.600 8601.800 8601.200 8601.920 8601.600 8601.800 8601.200 8601.920
18
wys. 200 mm
1 kpl.
8602.600 8602.800 8602.200 8602.920 8602.600 8602.800 8602.200 8602.920
18
wys. 100 mm
1 kpl.
8601.040 8601.040 8601.040 8601.040 8601.050 8601.050 8601.050 8601.050
18
wys. 200 mm
1 kpl.
8602.040 8602.040 8602.040 8602.040 8602.050 8602.050 8602.050 8602.050
18
2 szt.
8601.450 8601.450 8601.450 8601.450 8601.450 8601.450 8601.450 8601.450
19
Belka nośna, przestawialna
Akcesoria
Płyta kończąca dla części dolnej
1 szt.
6730.000
6730.130
16
Szyna do zabudowy
wewnętrznej
Szyna systemowa chassis
17 x 73 mm
dla
wysokości
4 szt.
5001.050 5001.050 5001.050 5001.050 5001.050 5001.050 5001.050 5001.050
20
o głębokości
4 szt.
8612.140
8612.140
8612.140
8612.140
8612.150
8612.150
8612.150
8612.150
20
Szyna montażowa 18 x 38 mm
o głębokości
4 szt.
8612.240
8612.240
8612.240
8612.240
8612.250
8612.250
8612.250
8612.250
20
Poprzeczki montażowe
Szyna systemowa chassis
17 x 73 mm
o głębokości
20 szt. 4694.000 4694.000 4694.000 4694.000 4695.000 4695.000 4695.000 4695.000
20
do drzwi
4 szt.
20
Poprzeczki montażowe
Szyna wsporcza do kabli
Kieszeń na schemat połączeń
do drzwi
8612.050
6730.010
–
6730.020 6730.030
8612.050
–
6730.100
8612.050
6730.110
–
6730.120
8612.050
–
Kat. 31,
20 szt. 4596.000 4598.000 4596.000 4598.000 4596.000 4598.000 4596.000 4598.000
str. 895
1 szt. 5001.080 5001.081 5001.083 5001.084 5001.080 5001.081 5001.083 5001.084
23
Now. 06,
1 szt. 4116.500 4118.500 4116.500 4118.500 4116.500 4118.500 4116.500 4118.500
str. 181
Systemy zamykania
Seryjna wkładka dwupiórkowa wymienna na wkładki zamka 27 mm, wykonanie A, patrz strony katalogu 31, strona 888.
i system zamykania Ergoform-S, patrz Katalog 31, strona 885.
Dolne części pulpitów gruntowane prosimy zamawiać z indeksem końcowym .800. Termin dostawy na zapytanie.
Płyty podłogi
● Blachy podłogowe o różnych
głębokościach,
patrz strona 15.
● Profile do wprowadzania
kabli, patrz strona 16.
● Blachy wprowadzania kabli,
patrz strona 15.
14
Zawiasy 180°
W celu dodatkowego przezbrojenia standardowych drzwi
z zawiasami 130°.
Opak.
6 szt.
Nr kat. SZ
4189.000
System TopPult
System TopPult TP
Akcesoria systemowe
Blachy podłogowe
Do indywidualnych zastosowań należy wybrać
odpowiednio pasującą płytę podłogi. Poniższe
przykłady obrazują jak w indywidualny sposób
można prowadzić kable. Wyrównanie potencjałów następuje poprzez elementy mocujące,
a dodatkowo dostępne są również punkty uziemiania.
Możliwości kombinacji:
Głębokość 400 mm
jednoczęściowa/
złącza kablowego
skręcanego
dzielona/
złącza kablowego
skręcanego
dzielona/
profil zaciskowy
na środku
4
Głębokość 500 mm
Wersja
Do szerokości pulpitu
mm
800
1200
Nr kat.
600
1600
1
2
3
4
6
5001.210 5001.211 5001.213 5001.233
5001.214 5001.215 5001.217 5001.234
5001.218 5001.219 5001.221 5001.235
5001.222 5001.223 5001.225 5001.236
5001.2261) 5001.2271) 5001.2291) 5001.237
1) Dławiki do wprowadzania kabli, patrz strona 16.
Materiał:
Blacha stalowa, ocynkowana
8
Klasa ochrony:
IP 55 przy fachowym montażu.
2 8
1
3
4
8
5
3
1
8
Zakres dostawy:
1 szt. wraz z materiałem montażowym.
2 8
5
Uwaga:
W celu większej stabilności i uniwersalnego prowadzenia kabli otwór podłogi przy szerokości
pulpitu 1200 i 1600 mm podzielony jest w szerokości i może być dodatkowo wyposażony w różne
elementy wyposażenia.
4
Legenda:
dzielona/
profil zaciskowy
z tyłu
9
2
2
9
3
3
1 Płyta podłogi, głębokość 50 mm
2 Płyta podłogi, głębokość 100 mm
3 Płyta podłogi, głębokość 150 mm
4 Płyta podłogi, głębokość 250 mm
dzielona/
profil zaciskowy
na środku i z tyłu
9
1
5
2
9
1
5
2
2
5 Profil do wprowadzania kabli, na środku,
głębokość 63 mm, patrz strona 16.
6 Blachy przepustowe do wprowadzania kabli,
głębokość 100 mm, patrz wyżej.
dzielona/
1x zestaw
dławików
6
3
7 Płyta podłogi EMC, głębokość 222 mm,
4
6
patrz Katalog 31, strona 958.
8 Dławiki kablowe,
patrz Katalog 31, strona 972.
dzielona/
2x zestaw
dławików
6
EMC
7
6
9 Profil do wprowadzania kabli, od tyłu,
1
6
2
7
6
3
2
głębokość 63 mm,
patrz strona 16.
2
Przykład zamówienia:
Część dolna TopPult TP 6706.500
(szer./wys./głęb. 1200 x 675 x 500 mm)
– z lewej dwuczęściowa płyta podłogi z profilem
do wprowadzania kabli
– z prawej dwudzielne blachy podłogowe
5
1
4
2
4
Potrzebne są:
1 1 szt. płyta podłogowa, głębokość 50 mm,
5001.213
2 1 szt. płyta podłogowa, głębokość 100 mm,
5001.217
4 2 szt. płyta podłogowa, głębokość 250 mm,
5001.225
5 2 profile do wprowadzania kabli,
na środku TS 8802.120, patrz strona 16.
(Opak. = 4 szt.)
System TopPult
15
System TopPult TP
Akcesoria systemowe
Profil do wprowadzania kabli,
na środku
Do nasadzenia na płyty podłogi.
● Prosty montaż
● Pełna powierzchnia stykowa
Zakres dostawy:
1 komplet =
2 profile do blachy podłogowej,
zawsze z przyklejoną uszczelką.
Profil do wprowadzania kabli,
od tyłu
Inaczej niż w profilu do wprowadzania kabli na
środku, tylny profil nakładany jest bezpośrednio
przy otworze podłogowym. Dzięki temu kable są
prowadzone są po małych promieniach zgięcia
bezpośrednio na szynie prowadzącej.
Materiał:
Profil wyciskany z aluminium,
uszczelnienie z pianki PU,
Przekrój: 30 x 25 mm
Klasa ochrony:
IP 55 przy fachowym montażu.
Dławiki do wprowadzania
kabli
W połączeniu z blachą przepustową do kabli
tworzą proste i szybkie uszczelnienie kabli prowadzonych u podstawy szaf.
Do szerokości pulpitu
mm
600
800
1200
1600
Do szerokości pulpitu
mm
600
800
1200
1600
Opak.
Nr kat. TS
1 kpl.
1 kpl.
2 kpl.
2 kpl.
8802.060
8802.080
8802.120
8802.160
Opak.
Nr kat. TS
1 kpl.
1 kpl.
2 kpl.
2 kpl.
8802.065
8802.085
8802.125
8802.165
Zakres dostawy:
1 komplet =
1 profil otworu podłogowego,
1 profil otworu podłogowego,
zawsze z przyklejoną uszczelką.
Kabel
na dławiki
8
3
1
Maks. Ø
mm
13
21
47
Opak.
Nr kat. TS
25 szt.
25 szt.
25 szt.
4316.000
4317.000
4318.000
Klasa ochrony:
IP 55 przy fachowym montażu.
Dławiki wtykowe
Przeznaczone do kabla o średnicy od 8 do 36 mm.
Płyta zamykająca
do dolnej części pulpitu
Do zamknięcia kompletnego otworu dachu
w przypadku zastosowania części dolnej solo.
Materiał:
Blacha stalowa
Nr kat. TS
4311.000
Do dolnej części pulpitu
Szerokość mm
Głębokość mm
6730.000
600
800
1200
Nr kat. TP
400
6730.010
6730.020
1600
6730.030
Kolor:
RAL 7035 struktura
600
6730.100
Klasa ochrony:
IP 55
1200
Zakres dostawy:
Wraz z materiałem montażowym.
16
Opak.
10 szt.
800
1600
500
6730.110
6730.120
6730.130
System TopPult
System TopPult TP
Akcesoria systemowe
Płyta zamykająca
do górnej/środkowej części
Do osłony punktu połączeniowego przy zastosowaniu samodzielnym.
Do środkowej części pulpitu
szerokość w mm
Nr kat. TP
600
6730.200
Materiał:
Blacha stalowa
Kolor:
RAL 7035 struktura
1
800
6730.210
1200
6730.220
1600
6730.230
Klasa ochrony:
IP 55
Uwaga:
Możliwość stosowania także jako część środkowa z przygotowaniem dla części górnej.
Zakres dostawy:
Wraz z materiałem montażowym.
Rysunek szczegółowy,
patrz strona 26.
1 Górna część pulpitu jako obudowa naścienna
2 Płyta zamykająca na środkowej części pulpitu
2
Płyty montażu częściowego,
wsuwane
Do zabudowy w:
● Części górnej/środkowej w szynach systemowych zabudowy wewnętrznej
● Dolnej części pulpitu z boku przy zamontowanych na głębokości chassis systemowych lub
poprzeczkach montażowych
● Inne szafy sterownicze przy szynach z otworami w siatce 25 mm
Do łatwego montażu przy montowanych wcześniej śrubach mocujących.
Możliwe szeregowanie poprzez boczne skręcanie
śrubami.
Materiał:
Blacha stalowa, ocynkowana
Zakres dostawy:
Wraz z materiałem montażowym.
Listwa mocująca
Do akcesoriów, jak np. uchwyt skanera, półka na
drukarkę itd.
Montaż w dostępnych otworach w bocznym
rowku pomiędzy częścią dolną a środkową pulpitu. Taki montaż zachowuje klasę ochrony obudowy. Dodatkowe wzmocnienia w dolnej części
pulpitu nie są konieczne.
Listwa mocująca może być przed montażem
uzupełniona w otwory (np. do zastosowania blachowkrętów, śrub samokształtujących, nitów).
Szerokość
mm
200
500
700
Wysokość
mm
435
435
435
Do górnej/
środkowej części pulpitu
Szerokość
mm
600
800
1200
1600
Opak.
Nr kat. TP
1 szt.
1 szt.
1 szt.
6730.310
6730.330
6730.340
Maks. montowane płyty
montażu częściowego
1 x TP 6730.330
1 x TP 6730.340
2 x TP 6730.310
1 x TP 6730.340
3 x TP 6730.330
Rysunek szczegółowy,
patrz strona 26.
Pasująca do dolnej
części pulpitu
głębokość w mm
400
500
Nr kat. TP
6730.500
6730.510
Materiał:
Listwa: stal, ocynkowana, chromianowana
Pokrywki: tworzywo sztuczne samogasnące,
podobne do RAL 7024
Zakres dostawy:
Wraz z materiałem montażowym.
System TopPult
17
System TopPult TP
Akcesoria systemowe
Listwa szeregowa
Do szeregowania pulpitów na miejscu ustawienia. Montaż w bocznym rowku pomiędzy częścią
dolną a środkową pulpitu.
Pasująca do dolnej
części pulpitu
głębokość w mm
400
Nr kat. TP
6730.520
6730.530
500
Materiał:
Listwa: Stal, ocynkowana, chromianowana
Pokrywki: tworzywo sztuczne samogasnące,
podobne do RAL 7024
Zakres dostawy:
Łącznie z materiałem mocującym i uszczelnieniem szeregowym.
Elementy cokołu
przednie i tylne
Element cokołu składa się z jednej osłony
i dwóch przygotowanych elementów narożnych.
Przy elementach cokołu o wysokości 200 mm,
osłona podzielona jest na dwie części do wprowadzania kabli.
Materiał:
Blacha stalowa, lakierowana, RAL 7022
Pokrywy z tworzywa sztucznego RAL 9005
Zakres dostawy:
1 komplet =
2 elementy cokołu, 4 pokrywy,
4 śruby i nakrętki klatkowe M12
do montażu w szafie.
Do szerokości
pulpitu
mm
wys. 100 mm
wys. 200 mm
600
800
1200
1600
8601.600
8601.800
8601.200
8601.920
8602.600
8602.800
8602.200
8602.920
Nr kat. TS
Akcesoria:
Nakładka mocująca do podłogi SO 2817.000,
patrz strona 18.
Nakładki łączeniowe cokołu TS 8601.100,
patrz Katalog 31, strona 838.
Rysunek szczegółowy,
patrz Katalog 31, strona 836.
Patent niemiecki nr 198 60 408
Osłony cokołu, boczne
Montaż między elementami cokołu. Przy wysokości 200 mm można również zastosować dwie
osłony cokołowe po 100 mm.
Materiał:
Blacha stalowa, lakierowana, RAL 7022
Zakres dostawy:
1 komplet =
2 osłony cokołu włącznie z materiałem
do mocowania na elementach cokołu.
Do głębokości
pulpitu
mm
wys. 100 mm
wys. 200 mm
400
500
8601.040
8601.050
8602.040
8602.050
Nr kat. TS
Akcesoria:
Tulejki mocowania do cokołu,
patrz strona 19.
Rysunek szczegółowy,
patrz Katalog 31, strona 836.
Nakładki łączeniowe
do podłoża
Opak.
10 szt.
Nr kat. SO
2817.000
do cokołu
Do mocowania cokołu do podłoża bez przesuwania szafy lub do kombinacji łączonej śrubami.
śruby mocowania do Ø 12 mm.
Materiał:
Blacha stalowa, ocynkowana, chromianowana
18
System TopPult
System TopPult TP
Akcesoria systemowe
Sworznie mocujące
do cokołu
Do montażu z boku w osłonach cokołu.
Dzięki zamocowanym sworzniom można zamontować szyny prowadzące kable i dostępne
w ofercie profile szynowe C.
Materiał:
Blacha stalowa, ocynkowana, chromianowana,
Rozmiar klucza 19 mm
Do osłony cokołu
wysokość mm
100
Opak.
Nr kat. SZ
10 szt.
200
10 szt.
2819.000
2819.200
Akcesoria:
1)
Belka nośna
1671)
tylko przy wysokości 200 mm
Głębokość
obudowy
mm
400
500
do TS, PC, IW, ES, TP
przestawialna
Do zwiększenia bezpieczeństwa postoju trawersa
wystaje z przodu i z tyłu 138 mm nad ramą
podłogową dolnej części pulpitu. Tylna część
w głębszych dolnych częściach może być
wyciągnięta i ponownie przykręcona. Do przykręcenia do podłogi i dolnej części poprzez otwory montażowe z boku, z przodu, z tyłu. Rolki
i nóżki poziomujące mogą być mocowane do
przyspawanych nakrętek M12.
1171)
67
Szyny wsporcze do kabli,
patrz Katalog 31, strona 979.
L1
L2
Opak.
Nr kat.
TS
644
744
275
375
2 szt.
8601.450
Akcesoria:
Możliwości mocowania do
● sparowanych rolek transportowych
PC 4634.500, patrz Katalog 31, strona 848.
● nóżki poziomujące PS 4612.000,
patrz Katalog 31, strona 848.
Materiał:
Blacha stalowa, lakierowana
Kolor:
RAL 7015
Uwaga:
W przypadku zastosowania przesuwnego trawersa
musi być w rogach podwójnie przykręcony przy
pomocy wykonanych dodatkowych otworów w
części dolnej.
45°
70
70
50
132
50
10
50
L1
□ 14
14 x 19
M12
System TopPult
20
70
30
27.5
L2
10.5
19
System TopPult TP
Akcesoria systemowe
Szyny do zabudowy
wewnętrznej
Do dolnej części pulpitu
wysokość mm
675
do montażu w dostępnych sworzniach gwintowanych, poziomo w górnej i środkowej części pulpitu, pionowo z boku w dolnej części pulpitu.
Z systemem otworów TS na trzech stronach.
Materiał:
Blacha stalowa, ocynkowana, chromianowana
Zakres dostawy:
Wraz z materiałem montażowym.
Opak.
Nr kat. SZ
4 szt.
5001.050
Do środkowej/
górnej części pulpitu
szerokość w mm
Opak.
Nr kat. SZ
600
800
1200
1600
4 szt.
4 szt.
4 szt.
4 szt.
5001.050
5001.051
5001.053
5001.055
Nr kat.
do głębokości mm
Akcesoria konstrukcyjne
Dolna część obudowy
400
Szyna systemowa chassis TS 17 x 73 mm
do zewnętrznego poziomu
2 Podstawka montażowa TS do płaszczyzny zewnętrznej
3 Szyna montażowa TS 18 x 38 mm
Szyna montażowa PS 23 x 23 mm
4
z mocującym elementem uchwytowym TS 8800.370
Akcesoria konstrukcyjne
Górna/środkowa część obudowy
Szyna systemowa chassis TS 17 x 73 mm
1
do wewnętrznego poziomu
2 Podstawka montażowa TS do płaszczyzny zewnętrznej
3 Szyna montażowa TS 18 x 38 mm
1
Katalog 31,
strona
500
8612.140
8612.150
921
4694.000
8612.240
4695.000
8612.250
924
923
4169.000
4170.000
925
do wszystkich szerokości
8612.050
921
4695.000
8612.250
924
923
Dolna część pulpitu
1
Górna/środkowa część pulpitu
4
3
2
1
1
2
3
1
4
20
System TopPult
System TopPult TP
Akcesoria systemowe
Wąż kablowy
Ø Wewnątrz
w mm
46
NW
Stabilne i niezawodne rury faliste służą do bezpiecznego prowadzenia kabli pomiędzy maszyną
a pulpitem sterowniczym lub szafą rozdzielczą.
Wersja dzielona poosiada następujące zalety:
● Bezproblemowa późniejsza instalacja
● Proste układanie wstępnie konfekcjonowanych przewodów
● Szybsze wciąganie przewodów, szczególnie
przy długich trasach kabli
50
50
29
Opak. = 25 m
43
27
Wersja
Nr kat. SZ
zamknięta
2589.140
2589.150
2589.100
dzielona
zamknięta
Materiał:
Poliamid, samogasnący według UL 94
Akcesoria przyłączeniowe
do węża kablowego
Wersje ze średnicą znamionową 29 mm mogą
w łatwy sposób zostać wsunięte do otworu przelotowego. Nie jest wymagany gwint wewnętrzny
ani przeciwnakrętka.
Zakres dostawy:
SZ 2589.160/SZ 2589.170:
2 przyłącza śrubowe,
2 nakrętki sześciokątne.
SZ 2589.110/SZ 2589.120:
2 przyłącza wciskane.
Materiał:
Poliamid, samogasnący według UL 94
1
2
NW
1
2
3
4
3
50
50
29
29
Wersja
Prosty
Połączenie śrubowe
Połączenie śrubowe
Przyłącze wciskane
Przyłącze wciskane
Kątownik
System otworów
montażowych
Ø w mm
51
51
37
37
Opak.
Nr kat. SZ
2 szt.
2 szt.
2 szt.
2 szt.
2589.160
2589.170
2589.110
2589.120
Opak.
10 szt.
10 szt.
Nr kat. SZ
2589.180
2589.130
4
Wspornik
do węża kablowego
Materiał:
Poliamid, samogasnący według UL 94
NW
50
29
Zakres dostawy:
Wspornik
Uwaga:
Mocowanie za pomocą śrub M6 lub ewentualnie
blachowkrętów, Ø 5,5 mm, patrz Katalog 31,
strona 937.
Montaż na stopie podporowej
CP 6141.100, patrz Kat. 31, strona 232
Montaż na panelu Kompakt
CP 6340.000 – .420,
patrz Katalog 31, strona 183
System TopPult
21
System TopPult TP
Akcesoria systemowe
Wąż kablowy
Ø wew. mm
16
29
36
48
Opak.
25 m
25 m
25 m
25 m
Uchwyt węża kablowego
Materiał:
Wąż kablowy: polietylen
Uchwyt węża kablowego: poliamid
Do węża kablowego
Ø mm
16
29
36
48
Uchwyt mocowania
naściennego
Odstęp od ściany (A)
mm
Do mocowania górnych części pulpitu przy zastosowaniu samodzielnym, np. jako obudowa
wyświetlacza.
Materiał:
Blacha stalowa, ocynkowana, chromianowana
Opak.
Nr kat. SZ
20 szt.
20 szt.
20 szt.
20 szt.
2593.000
2591.000
2594.000
2592.000
Opak.
Nr kat. SZ
1 szt.
40
4 szt.
1 szt.
10
4 szt.
1) Bez materiału mocującego.
2503.0001)
2503.010
2508.0001)
2508.010
Zakres dostawy:
Łącznie z materiałem mocującym do montażu
w obudowie.
29
54
A
15
20
Uwaga:
Konieczne dodatkowe otwory w górnej części
pulpitu.
Nr kat. SZ
2595.000
2589.000
2596.000
2590.000
15
Do bezpiecznego prowadzenia kabli, np. od szafy
sterowniczej lub płyty montażowej do drzwi.
Mocowanie uchwytu węża kablowego do listwy
otworowej drzwi lub szyn bez wiercenia otworów.
Uchwyty dostosowane są do montażu standardowych opasek kablowych i umożliwiają mocowanie kabli podczas wyjmowania/wkładania ich
do węża kablowego.
Ø 10.2
Wąż kablowy z uchwytem
20
22
System TopPult
System TopPult TP
Akcesoria systemowe
Szyna wsporcza do kabli
Profil C
Do zabezpieczenia naciągu przy prowadzeniu
kabli. Długość szyny wsporczej kabli dostosowana jest do szerokości płyty montażowej.
Objęte zakresem dostawy kątowniki mocowania
pozwalają na uzyskanie trzech różnych wariantów montażu na płycie montażowej:
Do dolnej części
pulpitu
szerokość w mm
Długość
mm
Nr kat. CM
5001.080
600
499
800
699
5001.081
1200
1099
5001.083
1600
1499
5001.0841)
1) Łącznie z trzema kątownikami mocującymi
1 prosta, z odstępem 23 mm
do płyty montażowej
2 prosta, z odstępem 10 mm
do płyty montażowej
3 nachylona, do płyty montażowej
Materiał:
Blacha stalowa, ocynkowana, chromianowana
1
2
Zakres dostawy:
Wraz z dwoma kątownikami mocującymi
i wkrętami montażowymi.
Akcesoria:
Obejmy kabli do szyn profilowych C
Do
średnicy kabla
Opak.
mm
6 – 14
25 szt.
12 – 18
25 szt.
18 – 22
25 szt.
22 – 26
25 szt.
26 – 30
25 szt.
30 – 34
25 szt.
34 – 38
25 szt.
38 – 42
25 szt.
42 – 56
25 szt.
56 – 64
25 szt.
Nr kat. DK
7077.000
7078.000
7097.000
7097.220
7097.260
7097.300
7097.340
7098.000
7098.100
7099.000
3
Kolumny sygnalizacyjne
Z diodą LED lub żarówką, kompaktowe lub modułowe wraz z obszernym programem akcesoriów.
Patrz Katalog 31, od strony 1041.
Monitor TFT
Patrz Nowości 2006/2007, strona 197.
Klawiatura wysuwana
Do montażu w części środkowej pulpitu.
Patrz Nowości 2006/2007, strona 198.
Klawiatura do zamontowania
19˝/4 U
Patrz Nowości 2006/2007, strona 68.
System TopPult
Pozostałe akcesoria
systemowe
dostępne w katalogu 31, np.
● okno/tablica obsługi od strony 877
● kieszenie na schematy połączeń
od strony 897
● płyty montażu częściowego od strony 913
● oświetlenie systemowe od strony 954
● uziemienie od strony 960
● kolumny sygnalizacyjne od strony 1041
● kanały kablowe strona 978
● prowadzenie kabli od strony 973
● dławiki kablowe od strony 972
● komponenty rozdziału mocy od strony 299
● klimatyzacja systemowa od strony 579
● pulpit schematów połączeniowych
od strony 896
● IW od strony 238
● Comfort-Panel
Nowości 2006/2007, od strony 24
● system ramienia nośnego CP-L
od strony 200
● klapy interfejsów
Nowości 2006/2007, strona 200
● przedłużacz USB z przyłączem
naściennym
Nowości 2006/2007, strona 68
23
System TopPult TP
Szczegóły techniczne
Górne części pulpitów
Strona 12
Szerokość 1200/1600 mm
TP 6722.500, TP 6723.500
TP 6726.500, TP 6727.500
600/800
A
Przekrój A – A
138/152
44
Szerokość 600/800 mm
TP 6720.500, TP 6721.500
TP 6724.500, TP 6725.500
1200/1600
4
4
A
386/486
512/712
751.5/605.5
X
1112/1512
59
26.5
50
A
44
03
2
512/712
531/731
43
44
A
Widok X,
patrz poniżej.
219.5
531/731
242.5
Części środkowe pulpitu, przygotowane dla górnej części pulpitu
Strona 13
Szerokość 1200/1600 mm
TP 6716.500, TP 6717.500
1200/1600
600/800
A
Przekrój A – A
26.5
Szerokość 600/800 mm
TP 6714.500, TP 6715.500
4
B
4
59
486
B
A
531/731
111.5
113
755.5
303/500
148.5/150
44
303/500
113.5
531/731
303/500
512/712
2
43 03
213
235.5
235.5
44
X
44
113.5
113.5
50
1112/1512
512/712
44
44
Widok X,
patrz poniżej.
Części środkowe pulpitu, tylne z zawiasowaną pokrywą
Strona 13
Szerokość 600/800 mm
TP 6710.500, TP 6711.500
Szerokość 1200/1600 mm
TP 6712.500, TP 6713.500
135
1200/1600
600/800
A
Przekrój A – A
A
4
486
44
4
A
A
140
113
782.5
148.5/150
76.5
44
44
140
140
Widok X
1112/1512
44
325/425
512/712
313/413
1
585.5/485.5
303/500
303/500
303/500
111.5
22
1112/1512
512/712
213
239.5
239.5
44
X
44
592/792/1192/1592
1 Nie możliwe przy szerokości 600/800 mm
24
System TopPult
System TopPult TP
Szczegóły techniczne
Części dolne pulpitu, głębokość 400 mm
Strona 14
Szerokość 600/800 mm
TP 6700.500, TP 6701.500
Szerokość 1200/1600 mm
TP 6702.500, TP 6703.500
593.5/793.5
4
244.5
65
A
5
4
43
8
4
8
A
65
593.5/793.5
106.5
592/792
4
Przekrój A – A
1200/1600
600/800
634
562
465
275
49.75
437/637
437/637
437/637
675
650
675
650
350
103.5
4 x M6 x 13
A
220
475/675
475/675
77.25
1112/1512
512/712
8
A
475/675
77.25
Płyta montażowa
499/699/1099/1499
17
75
450/650
350/450
350/500
22
350/500
546
1
Ø 10
26.5
25
26.5
26.5
25
Ø 10
26.5
500/700
401
40
500/700
374.5
51.5
401
440/640
374.5
51.5
24.5
75
1 Nie możliwe przy szerokości
600/800 mm
Części dolne pulpitu, głębokość 500 mm
Strona 14
Szerokość 600/800 mm
TP 6704.500, TP 6705.500
Szerokość 1200/1600 mm
TP 6706.500, TP 6707.500
593.5/793.5
4
A
344.5
65
5
4
43
8
4
8
A
65
593.5/793.5
106.5
592/792
4
Przekrój A – A
1200/1600
600/800
634
562
465
375
49.75
437/637
437/637
437/637
675
650
675
650
450
103.5
4 x M6 x 13
A
320
475/675
475/675
77.25
1112/1512
512/712
8
A
475/675
77.25
Płyta montażowa
75
350/450
350/500
17
474.5
26.5
500/700
527.5
40
500/700
22
24.5
Ø 10
25
26.5
474.5
26.5
440/640
527.5
25
26.5
Ø 10
350/500
1
546
26.5
499/699/1099/1499
450/650
75
1 Nie możliwe przy szerokości
600/800 mm
System TopPult
25
System TopPult TP
Szczegóły techniczne
Płyta zamykająca
26.5
Strona 17
A
Nr kat. TP
6730.200
6730.210
6730.220
6730.230
Ø
C
B
Szerokość
A
mm
600
592
800
792
1200
1192
1600
1592
B
C
D
484
684
384
484
–
–
350
500
552
752
1152
1552
C
123
˚
277
60
234
219
29
7.5
10
20
D
Płyta montażu częściowego
Strona 17
200
500/700
150
450/650
6.5
100
10
2.5
20
20
Ø
5
5
6.
5
5
6.
6.
6
Ø
4.
6.
Ø
Ø
Ø
Ø
Ø
6.5
10
350/550
2.5
5
Ø
6.
4.
Ø
6
10
10
350
425
437
20
330
425
350
425
437
20
330
Ø
4.
6
6
Ø
4.
6.
Ø
5
9
Ø
5
6.
20
20
Ø
4.
6
Ø
6.
5
9
6
4.
Ø
5
6.
26
Ø
6.5
6.5
System TopPult
Indeks alfabetyczny/Lista numerów katalogowych
A
M
Akcesoria przyłączeniowe
– do węża kablowego
Możliwości kombinacji
N
Belka nośna, przestawialna
19
C
Części dolne pulpitu TP
Części środkowe pulpitu TP
13
13
Nakładka łączeniowa
– do mocowania do podłoża
Nakładka łączeniowa do podłoża
– do cokołu
Elementy cokołu
– przednie i tylne
18
G
Górne części pulpitu TP
12
L
Listwa mocująca
Listwa szeregowa
Strona
22
22
22
22
22
21
21
21
21
21
21
21
21
21
22
22
22
22
22
22
22
18
19
19
14
16
16
16
18
18
Sworznie mocujące
– do cokołu
19
System TopPult TP
– Części dolne pulpitu
13
– Części górne pulpitu
12
– Części środkowe pulpitu
13
Szyna wsporcza do kabli,
profil C
10, 23
Szyny do zabudowy wewnętrznej
20
U
O
Uchwyt mocowania naściennego
Osłony cokołu
– boczne
E
System TopPult
10
21
B
Nr kat.
2503.000
2503.010
2508.000
2508.010
2589.000
2589.100
2589.110
2589.120
2589.130
2589.140
2589.150
2589.160
2589.170
2589.180
2590.000
2591.000
2592.000
2593.000
2594.000
2595.000
2596.000
2817.000
2819.000
2819.200
4189.000
4311.000
4316.000
4317.000
S
18
P
Płyta zamykająca
– do dolnej części pulpitu
– do górnej/środkowej części
Płyty montażu częściowego
– wsuwane
Płyty podłogi
Profile do wprowadzania kabli
– środkowe
– tylne
16
17
17
15
W
Wąż kablowy
Wąż kablowy/
uchwyt do węża kablowego
Wprowadzenie kabli
– w blasze podłogowej
Wspornik
– do węża kablowego
16
16
17
18
Nr kat.
4318.000
5001.050
5001.051
5001.053
5001.055
5001.080
5001.081
5001.083
5001.084
5001.210
5001.211
5001.213
5001.214
5001.215
5001.217
5001.218
5001.219
5001.221
5001.222
5001.223
5001.225
5001.226
5001.227
5001.229
5001.233
5001.234
5001.235
5001.236
Strona
16
20
20
20
20
23
23
23
23
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
Nr kat.
5001.237
6700.500
6701.500
6702.500
6703.500
6704.500
6705.500
6706.500
6707.500
6710.500
6711.500
6712.500
6713.500
6714.500
6715.500
6716.500
6717.500
6720.500
6721.500
6722.500
6723.500
6724.500
6725.500
6726.500
6727.500
6730.000
6730.010
6730.020
Strona
15
14
14
14
14
14
14
14
14
13
13
13
13
13
13
13
13
12
12
12
12
12
12
12
12
16
16
16
22
Nr kat.
6730.030
6730.100
6730.110
6730.120
6730.130
6730.200
6730.210
6730.220
6730.230
6730.310
6730.330
6730.340
6730.500
6730.510
6730.520
6730.530
7077.000
7078.000
7097.000
7097.220
7097.260
7097.300
7097.340
7098.000
7098.100
7099.000
8601.040
8601.050
21
22
16
21
Dalsze modyfikacje naszych produktów
oraz zmiany techniczne zastrzeżone.
Zmiany, pomyłki oraz błędy w druku nie
upoważniają do wysuwania roszczeń
o odszkodowanie.
Zalecamy zapoznać się z naszymi
warunkami sprzedaży i dostawy.
Strona
16
16
16
16
16
17
17
17
17
17
17
17
17
17
18
18
23
23
23
23
23
23
23
23
23
23
18
18
Nr kat.
8601.200
8601.450
8601.600
8601.800
8601.920
8602.040
8602.050
8602.200
8602.600
8602.800
8602.920
8802.060
8802.065
8802.080
8802.085
8802.120
8802.125
8802.160
8802.165
Strona
18
19
18
18
18
18
18
18
18
18
18
16
16
16
16
16
16
16
16
27
Kompletne rozwiązanie do interfejsu człowiek/maszyna
Command-Panel
Systemy ramienia nośnego
Systemy podpory stojącej
Przemysłowe stanowiska pracy
Obudowy i szafy systemowe PC
10/07 P171
Akcesoria systemowe
Serwis
Rittal Sp. z o.o. ul. Królewska 6 05-825 Grodzisk Mazowiecki
Tel.: (022) 724 27 84 Fax: (022) 724 08 52 www.rittal.pl e-mail: [email protected] Tech Info 0 801 380 320
Osiągać perfekcje
R
