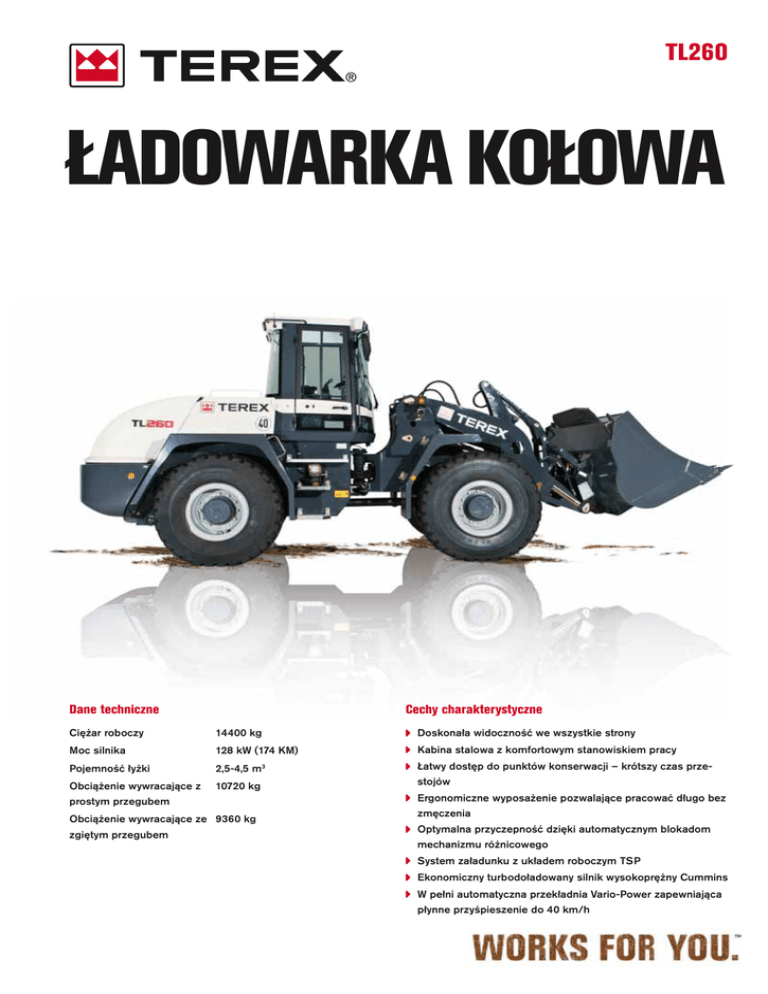

ŁADOWARKA KOŁOWA

TL260
ŁADOWARKA KOŁOWA
Dane techniczne
Cechy charakterystyczne
Ciężar roboczy
14400 kg
Doskonała widoczność we wszystkie strony
Moc silnika
128 kW (174 KM)
Kabina stalowa z komfortowym stanowiskiem pracy
Pojemność łyżki
2,5-4,5 m
Łatwy dostęp do punktów konserwacji – krótszy czas prze-
Obciążenie wywracające z
10720 kg
stojów
3
prostym przegubem
Obciążenie wywracające ze 9360 kg
zgiętym przegubem
Ergonomiczne wyposażenie pozwalające pracować długo bez
zmęczenia
Optymalna przyczepność dzięki automatycznym blokadom
mechanizmu różnicowego
System załadunku z układem roboczym TSP
Ekonomiczny turbodoładowany silnik wysokoprężny Cummins
W pełni automatyczna przekładnia Vario-Power zapewniająca
płynne przyśpieszenie do 40 km/h
OPIS TECHNICZNY
SILNIK
Producent, model
Typ
Cummins, QSB 6.7
6-cylindrowy silnik wysokoprężny z turbodoładowaniem,
COM III/EPA III
4-suwowy, system wtryskowy Common Rail
6700 cm3
128 kW (174 KM)
Woda
Cykl pracy
Pojemność skokowa
Moc wg ISO 9249 przy 2200 min-1
Układ chłodzenia
INSTALACJA ELEKTRYCZNA
Napięcie robocze
Instalacja oświetleniowa zgodna z przepisami ruchu drogowego i normą europejską.
24 V
UKŁAD HYDRAULICZNY
UKŁAD PRZENIESIENIA NAPĘDU
Hydrostatyczny napęd jazdy w zamkniętym obiegu, niezależny od hydrauliki ładowarki. Zaawansowana
automatyka jazdy, samoczynna optymalizacja siły pociągowej i prędkości. Regulacja silnika hydraulicznego w funkcji obciążenia umożliwia wybór jednego z dwóch zakresów prędkości. Płynna regulacja
prędkości do przodu i do tyłu. Napęd na wszystkie koła przekazywany z przekładni redukcyjnej na tylnej
osi przez wał przegubowy na przednią oś. Pedał hamulca z funkcją pełzania.
2 stopnie prędkości:
„Zakres prędkości I“
0-6 km/h
„Zakres prędkości II“
0-40 km/h
OSIE
Oś przednia: Oś napędu planetarnego, sztywna. Samoblokujący mechanizm różnicowy 45%.
Oś tylna: Oś napędu planetarnego ze zintegrowaną przekładnią redukcyjną, zawieszenie wahliwe, amortyzowana poduszkami gumowym. Samoblokujący mechanizm różnicowy 45%.
Kąt wychylenia
±12°
OPONY
Rozmiar standardowy
20.5 R25 VJT Bridgestone
HAMULCE
Hamulec roboczy:
Hamulec dodatkowy:
Hamulec postojowy:
Hydraulicznie uruchamiany 2-obiegowy hamulec ze wspomaganiem.
Tarcze w kąpieli olejowej w obu osiach, działające poprzez napęd na
wszystkie cztery koła.
Hydrostatyczny przez zamknięty obieg napędu jezdnego.
Hamulec sprężynowy, działający na obie tarcze osi tylnej.
UKŁAD KIEROWNICZY
Sterowanie przegubowe, 2 siłowniki kierujące z obustronną amortyzacją w położeniach krańcowych,
całkowicie hydrauliczne przez zawór priorytetowy Load-Sensing, szybkie i łatwe kierowanie również przy
prędkości obrotowej silnika na biegu jałowym.
Całkowity kąt skrętu
80°
POJEMNOŚCI NAPEŁNIENIA
Pojemność zbiornika paliwa
Układ hydrauliczny (włącznie ze zbiornikiem)
240 l
135 l
PARAMETRY EKSPLOATACYJNE,
WYPOSAŻENIE STANDARDOWE
Ciężar roboczy (ISO 6016)
Obciążenie wywracające z prostym przegubem (ISO 14397-1),
montaż bezpośredni / na szybkozłącze
Obciążenie wywracające ze zgiętym przegubem (ISO 14397-1),
montaż bezpośredni / na szybkozłącze
Długość całkowita, łyżka na podłożu
Szerokość całkowita
Promień skrętu na zewnętrznej krawędzi łyżki standardowej
Rozstaw osi
Wysokość z kabiną
14400 kg
10720 / 10360 kg
9360 / 9040 kg
7230 mm
2500 mm
6150 mm
3100 mm
3260 mm
Wydajność pompy
160 l/min
Ciśnienie robocze
310 bar
Urządzenie sterujące: Proporcjonalny zawór hydrauliczny z 3 obiegami sterującymi. Wszystkie ruchy mogą
być sterowane równocześnie i niezależnie. Dźwignia sterująca (uchwyt wielofunkcyjny) dla 2 siłowników
podnoszących i 1 przechylającego ze zintegrowanym przełącznikiem dodatkowego obwodu sterującego i
przełącznikiem kierunku jazdy. Pozycja pływająca w obwodzie sterującym „opuszczanie", sterowana elektro-hydraulicznie. Dodatkowy obwód sterowania jest uruchamiany elektrycznie z wstępnie wybieranym
podziałem natężenia przepływu i pracą w trybie impulsowym jak i ciągłym.
UKŁAD ZAŁADOWCZY
Układ załadowczy z kinematyką TSP, bezpośredni montaż narzędzia.
Łyżka załadowcza (ISO 7546)
Siła podnoszenia przy gruncie (ISO 14397-2)
Siła skrawania (ISO 14397-2)
2,60 m3
141000 N
119900 N
PODNOŚNIK WIDŁOWY
Udźwig (łączny zakres podnoszenia i skrętu)
5000 kg
Szerokość nośnika wideł
1900 mm
Długość zębów wideł (150x60 mm)
1200 mm
Współczynnik stateczności
1,25
Wyznaczanie udźwigu na równym podłożu = 80% obciążenia wywracającego ze zgiętym przegubem
KABINA
Elastycznie osadzona stalowa kabina z pełną widocznością, świadectwo ROPS (EN ISO 3471 ROPS) i
FOPS (EN ISO 3449 FOPS).
Kabina operatora wyposażona w dwoje drzwi, elektryczne wycieraczki z przerywaczem i spryskiwaczami
z przodu i z tyłu, barwione panoramiczne przeszklenie ze szkła bezpiecznego, odsuwaną szybę z lewej
strony.
Fotel operatora z hydrauliczną amortyzacją, regulacją wagi operatora i biodrowym pasem bezpieczeństwa
zgodnie z ISO 7096 i ISO 6683.
Ogrzewanie kabiny z 3-stopniową dmuchawą (przełączaną ze świeżego powietrza na tryb cyrkulacji
powietrza) i odmrażaniem szyby przedniej i tylnej.
Klimatyzacja automatyczna.
Regulacja nachylenia i wysokości kierownicy.
Przygotowanie do montażu radia.
Po 2 reflektory robocze przednie i tylne.
Poziom hałasu odpowiada dyrektywom WE.
TL260
WYMIARY: ŁYŻKA ZAŁADOWCZA
1100
45°
3100
100
0
190 0
250
35°
620
51°
2920
3260
4040
2350
80°
4 0°
Pojemność zgodnie z ISO 7546: 2,60 m3
Maksymalna gęstość nasypowa: 1,8 t/m3
306
1684
0
6150
°
116
7230
PODNOŚNIK WIDŁOWY
80°
40°
770
3770
1600
810
ks.
ma 40
18
5635
7580
80
1820
500
Udźwig, cały zakres podnoszenia: 5000 kg
PRZEDŁUŻENIE RAMY PODNOŚNIKOWEJ
Pojemność zgodnie z ISO 7546: 4,00 m3
Maksymalna gęstość nasypowa: 0,5 t/m3
Przedłużenie ramy podnośnikowej: +1250 mm
Pojemność zgodnie z ISO 7546: 2,60 m3
Maksymalna gęstość nasypowa: 1,4 t/m3
Przedłużenie ramy podnośnikowej: +650 mm
55°
5325
1137
4200
1240
1465
7820
8390
65
65
51°
3700
3205
4700
45°
50°
RODZAJ ŁYŻKI
Łyżka załadowcza na szybkozłącze, zęby zrywające
Łyżka załadowcza, montaż bezpośredni, zęby zrywające
Łyżka do robót ziemnych, na szybkozłącze, zęby zrywające
Łyżka do robót ziemnych, montaż bezpośredni, zęby zrywające
Łyżka do materiałów lekkich, montaż bezpośredni, ostrze przykręcane od spodu
Łyżka do materiałów lekkich na szybkozłącze, ostrze przykręcane od spodu
Łyżka wysokiego wyładunku na szybkozłącze, ostrze przykręcane od spodu
Pojemność
Gęstość nasypowa
Szerokość
Wysokość ładunku
2,50 m3
2,60 m3
2,70 m3
2,80 m3
3,40 m3
4,50 m3
2,50 m3
1,8 t/m3
1,8 t/m3
1,6 t/m3
1,6 t/m3
1,2 t/m3
0,8 t/m3
1,2 t/m3
2500 mm
2500 mm
2500 mm
2500 mm
2500 mm
2800 mm
2500 mm
2850 mm
2920 mm
2810 mm
2880 mm
2670 mm
2460 mm
4550 mm
PRZYKŁADOWA GĘSTOŚĆ NASYPOWA
Granit, bazalt, piasek (mokry), żwir (mokry), łupek:
Piaskowiec, gips, wapień, ziemia (mokra), piasek (suchy), żwir (suchy):
1,8 - 2,2 t/m3
1,5 - 1,8 t/m3
Grunt rodzimy, glina, węgiel kamienny:
Zrębki drewna (suche), kompost, koks:
1,1 - 1,6 t/m3
0,2 - 1,0 t/m3
WYPOSAŻENIE DODATKOWE
SILNIK WYSOKOPRĘŻNY
OPONY
20.5 R 25 XHA2 L3 Michelin
20.5 R 25 X Mine D2 L5 Michelin
20.5 R 25 XLDD2A L5 Michelin
20.5 R 25 VMT L3 Bridgestone
20.5 R 25 VSDL L5 Bridgestone
650/65 R 25 VTS Bridgestone
620/70 R 28 DT824 Goodyear
620/75 R 26 DT824 Goodyear
750/55 R 26 DT830 Goodyear
750/65 R 26 DT820 Goodyear
650/65 R 25 GP-3D Goodyear
750/65 R 26 MEGAXBIB Michelin
Ogumienie specjalne na zapytanie
Filtr cząsteczkowy spalin
Układ podgrzewania płynu chłodzącego, 230 V
STANOWISKO OPERATORA
Fotel operatora MSG85 (wersja Komfort) z amortyzacją hydrauliczną, wysokim oparciem, regulacją
ciężaru ciała i biodrowym pasem bezpieczeństwa
Fotel operatora MSG 95 (wersja Premium) resorowany pneumatycznie, z ortopedycznym wspornikiem
lędźwiowego odcinka kręgosłupa, regulowanymi podłokietnikami, ogrzewaniem siedziska i oparcia
UKŁAD HYDRAULICZNY
Powrót bezciśnieniowy
Napełnienie bioolejem hydraulicznym na bazie
estrów
BIO-E-HYD-HEES
Drugi obwód sterujący, mechaniczny
Czwarty obieg sterujący, proporcjonalny
KABINA OPERATORA
PRZEDNIE NARZĘDZIA ROBOCZE
Łyżka załadowcza*
Łyżka do robót ziemnych*
Łyżka do materiału lekkiego*
Łyżka do materiału lekkiego*
Łyżka wysokiego wyładunku*
Zrywak przedni, 4-zębowy
Nośnik wideł, szerokość 1900 mm , ISO 2328, klasa 3, kształt B
Zęby, długość 1200 mm, przekrój zębów 150x60 mm
Haki ładunkowe nasuwane na zęby wideł
Haki ładunkowe, w szybkozłączu
Wysięgnik żurawia ze sztywnym ramieniem
Wysięgnik żurawia wysuwany teleskopowo
*opcjonalnie z ostrzem przykręcanym od spodu
Katalizator
Cyklonowy filtr wstępny
2,60 m3
2,80 m3
3,40 m3
4,50 m3
2,50 m3
Prawe drzwi z przesuwaną szybą
Reflektory robocze, wersja ksenonowa
Żółte światło obrotowe
Zamknięty obieg powietrza w kabinie
Filtr przeciwpyłkowy
Ogrzewanie postojowe z wyłącznikiem czasowym
Zabezpieczenie antykradzieżowe, immobilizer
POZOSTAŁE WYPOSAŻENIE
Elektryczna pompa do tankowania
Specjalne urządzenia do biegu pełzającego na
życzenie
Wstępnie wysterowane zabezpieczenie na wypadek Dynamiczny układ ważący z drukarką
pęknięcia węża dla siłownika podnoszenia i
siłownika przechyłu
Sygnał ostrzegawczy cofania (alarm cofania)
System tłumienia drgań (STD)
Centralny układ smarowania
Odłącznik akumulatora
Układ kierowniczy „VersaSteer“
Osłona wału Kardana
Automatyczny układ cofania łyżki
Siatka ochronna szyby przedniej
Automatyczny układ cofania łyżki z ograniczeniem Siatka ochronna reflektorów przednich
wysokości podnoszenia
Przedłużenie ramy podnośnikowej (+650
Siatka ochronna reflektorów tylnych
mm/+1250 mm)
Osie z kołami o szerszym kołnierzu
Inne wyposażenie dodatkowe na zapytanie
