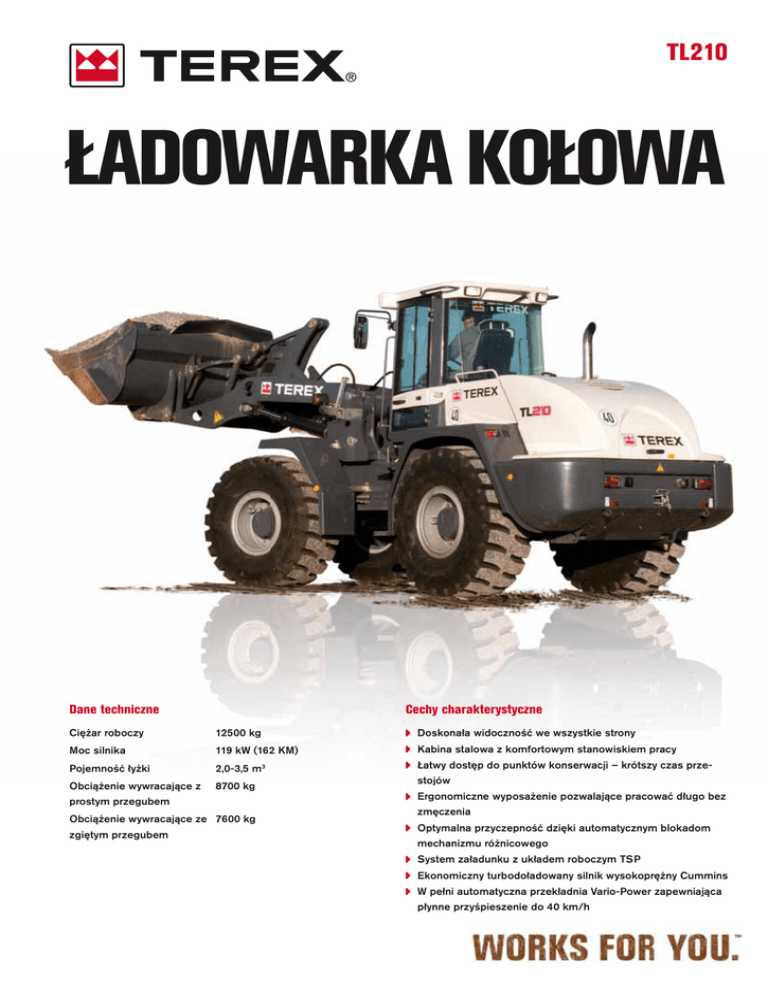

TL210
ŁADOWARKA KOŁOWA
Cechy charakterystyczne
Dane techniczne
Ciężar roboczy
12500 kg
Doskonała widoczność we wszystkie strony
Moc silnika
119 kW (162 KM)
3
Pojemność łyżki
2,0-3,5 m
Obciążenie wywracające z
8700 kg
prostym przegubem
Obciążenie wywracające ze 7600 kg
zgiętym przegubem
Kabina stalowa z komfortowym stanowiskiem pracy
Łatwy dostęp do punktów konserwacji – krótszy czas przestojów
Ergonomiczne wyposażenie pozwalające pracować długo bez
zmęczenia
Optymalna przyczepność dzięki automatycznym blokadom
mechanizmu różnicowego
System załadunku z układem roboczym TSP
Ekonomiczny turbodoładowany silnik wysokoprężny Cummins
W pełni automatyczna przekładnia Vario-Power zapewniająca
płynne przyśpieszenie do 40 km/h
OPIS TECHNICZNY
SILNIK
Producent, model
Typ
Cummins, QSB 6.7
6-cylindrowy silnik wysokoprężny z turbodoładowaniem,
COM III/EPA III
4-suwowy, system wtryskowy Common Rail
6700 cm3
119 kW (162 KM)
Woda
Cykl pracy
Pojemność skokowa
Moc wg ISO 9249 przy 2200 min-1
Układ chłodzenia
INSTALACJA ELEKTRYCZNA
Napięcie robocze
Instalacja oświetleniowa zgodna z przepisami ruchu drogowego i normą europejską.
24 V
UKŁAD HYDRAULICZNY
UKŁAD PRZENIESIENIA NAPĘDU
Hydrostatyczny napęd jazdy w zamkniętym obiegu, niezależny od hydrauliki ładowarki. Zaawansowana
automatyka jazdy, samoczynna optymalizacja siły pociągowej i prędkości. Regulacja silnika hydraulicznego w funkcji obciążenia umożliwia wybór jednego z dwóch zakresów prędkości. Płynna regulacja
prędkości do przodu i do tyłu. Napęd na wszystkie koła przekazywany z przekładni redukcyjnej na tylnej
osi przez wał przegubowy na przednią oś. Pedał hamulca z funkcją pełzania.
2 stopnie prędkości:
„Zakres prędkości I“
0-6 km/h
„Zakres prędkości II“
0-40 km/h
UKŁAD ZAŁADOWCZY
OSIE
Oś przednia: Oś napędu planetarnego, sztywna. Samoblokujący mechanizm różnicowy 45%.
Oś tylna: Oś napędu planetarnego ze zintegrowaną przekładnią redukcyjną, zawieszenie wahliwe, amortyzowana poduszkami gumowym. Samoblokujący mechanizm różnicowy 45%.
Kąt wychylenia
±12°
Rozmiar standardowy
20.5 R25 VJT Bridgestone
HAMULCE
Hamulec dodatkowy:
Hamulec postojowy:
Układ załadowczy z kinematyką TSP, bezpośredni montaż narzędzia.
Łyżka załadowcza (ISO 7546)
Siła podnoszenia przy gruncie (ISO 14397-2)
Siła skrawania (ISO 14397-2)
2,10 m3
123400 N
106000 N
PODNOŚNIK WIDŁOWY
OPONY
Hamulec roboczy:
Wydajność pompy
160 l/min
Ciśnienie robocze
270 bar
Urządzenie sterujące: Proporcjonalny zawór hydrauliczny LUDV z 3 obiegami sterującymi. Wszystkie ruchy
mogą być sterowane równocześnie i niezależnie. Dwuosiowa dźwignia sterująca (uchwyt wielofunkcyjny)
dla 2 siłowników podnoszących i 1 przechylającego ze zintegrowanym przełącznikiem dodatkowego
obwodu sterującego i przełącznikiem kierunku jazdy. Obwody sterujące „podnoszenie/opuszczanie“,
„przechylanie do góry/do dołu“ wspomagane hydraulicznie. Pozycja pływająca w obwodzie sterującym
„opuszczanie", sterowana elektro-hydraulicznie. Elektrohydraulicznie uruchamiany zawór dla dodatkowego obwodu sterującego jest seryjnie wbudowany.
Hydraulicznie uruchamiany 2-obiegowy hamulec ze wspomaganiem.
Lamele w kąpieli olejowej w obu osiach, działające poprzez napęd
na wszystkie cztery koła.
Hydrostatyczny przez zamknięty obieg napędu jezdnego.
Hamulec sprężynowy, działający na obie tarcze osi tylnej.
UKŁAD KIEROWNICZY
Sterowanie przegubowe, 2 siłowniki kierujące z obustronną amortyzacją w położeniach krańcowych,
całkowicie hydrauliczne przez zawór priorytetowy Load-Sensing, szybkie i łatwe kierowanie również przy
prędkości obrotowej silnika na biegu jałowym.
Całkowity kąt skrętu
80°
POJEMNOŚCI NAPEŁNIENIA
Pojemność zbiornika paliwa
Układ hydrauliczny (włącznie ze zbiornikiem)
240 l
135 l
PARAMETRY EKSPLOATACYJNE,
WYPOSAŻENIE STANDARDOWE
Ciężar roboczy (ISO 6016)
Obciążenie wywracające z prostym przegubem (ISO 14397-1),
montaż bezpośredni / na szybkozłącze
Obciążenie wywracające ze zgiętym przegubem (ISO 14397-1),
montaż bezpośredni / na szybkozłącze
Długość całkowita, łyżka na podłożu
Szerokość całkowita
Promień skrętu na zewnętrznej krawędzi łyżki standardowej
Rozstaw osi
Wysokość z kabiną
12500 kg
8700 / 8340 kg
7600 / 7280 kg
7095 mm
2500 mm
5970 mm
3100 mm
3260 mm
Udźwig (łączny zakres podnoszenia i skrętu)
4500 kg
Udźwig (pozycja transportowa), ok. 300 mm nad podłożem, całkowity zakres
5000 kg
skrętu
Szerokość nośnika wideł
1900 mm
Długość zębów wideł (150x60 mm)
1200 mm
Współczynnik stateczności
1,25
Wyznaczanie udźwigu na równym podłożu = 80% obciążenia wywracającego ze zgiętym przegubem
KABINA
Elastycznie osadzona stalowa kabina z pełną widocznością, świadectwo ROPS (EN ISO 3471 ROPS) i
FOPS (EN ISO 3449 FOPS).
Kabina operatora wyposażona w dwoje drzwi, elektryczne wycieraczki z przerywaczem i spryskiwaczami
z przodu i z tyłu, barwione panoramiczne przeszklenie ze szkła bezpiecznego, odsuwaną szybę z lewej
strony.
Fotel operatora z hydrauliczną amortyzacją, regulacją wagi operatora i biodrowym pasem bezpieczeństwa
zgodnie z ISO 7096 i ISO 6683.
Ogrzewanie kabiny z 3-stopniową dmuchawą (przełączaną ze świeżego powietrza na tryb cyrkulacji
powietrza) i odmrażaniem szyby przedniej i tylnej.
Klimatyzacja automatyczna.
Regulacja nachylenia i wysokości kierownicy.
Przygotowanie do montażu radia.
Po 2 reflektory robocze przednie i tylne.
Poziom hałasu odpowiada dyrektywom WE.
TL210
WYMIARY: ŁYŻKA ZAŁADOWCZA
80°
2350
4 0°
Pojemność zgodnie z ISO 7546: 2,10 m3
Maksymalna gęstość nasypowa: 1,8 t/m3
4040
970
51°
3010
3260
45°
620
100
0
250
°
117
0
190
35°
3100
306
0
1684
5970
7095
PODNOŚNIK WIDŁOWY
ŁYŻKA UNIWERSALNA
770
Pojemność zgodnie z ISO 7546: 1,80 m3
Maksymalna gęstość nasypowa:1,6 t/m3
Udźwig, cały zakres podnoszenia: 4500 kg
Udźwig, pozycja transportowa: 5000 kg
1600
3770
4040
45°
2865
810
500
200
51°
1820
920
80
7580
7280
PRZEDŁUŻENIE RAMY PODNOŚNIKOWEJ
Pojemność zgodnie z ISO 7546: 3,50 m3
Maksymalna gęstość nasypowa: 0,5 t/m3
Przedłużenie ramy podnośnikowej: +1250 mm
Pojemność zgodnie z ISO 7546: 2,60 m3
Maksymalna gęstość nasypowa: 1,4 t/m3
Przedłużenie ramy podnośnikowej: +650 mm
55°
5325
1050
4250
1110
1355
7820
8390
65
65
51°
3970
3295
4700
45°
50°
RODZAJ ŁYŻKI
Pojemność
Łyżka załadowcza na szybkozłącze, zęby zrywające
Łyżka załadowcza, na szybkozłącze, ostrze przykręcane od spodu
Łyżka załadowcza, montaż bezpośredni, zęby zrywające
Łyżka załadowcza, montaż bezpośredni, ostrze przykręcane od spodu
Łyżka do robót ziemnych, na szybkozłącze, zęby zrywające
Łyżka do robót ziemnych, na szybkozłącze, ostrze przykręcane od spodu
Łyżka do materiałów lekkich na szybkozłącze, ostrze przykręcane od spodu
Łyżka do materiałów lekkich, montaż bezpośredni, ostrze przykręcane od spodu
Łyżka uniwersalna na szybkozłącze, zęby zrywające
Łyżka wysokiego wyładunku na szybkozłącze, ostrze przykręcane od spodu
3
2,00 m
2,00 m3
2,10 m3
2,10 m3
2,20 m3
2,20 m3
2,80 m3
3,50 m3
1,80 m3
2,00 m3
Gęstość nasypowa
3
1,8 t/m
1,8 t/m3
1,8 t/m3
1,8 t/m3
1,6 t/m3
1,6 t/m3
1,2 t/m3
0,8 t/m3
1,6 t/m3
1,2 t/m3
Szerokość
Wysokość ładunku
2500 mm
2500 mm
2500 mm
2500 mm
2500 mm
2500 mm
2500 mm
2800 mm
2500 mm
2500 mm
2980 mm
2940 mm
3010 mm
2970 mm
2940 mm
2890 mm
2750 mm
2670 mm
2865 mm
4450 mm
PRZYKŁADOWA GĘSTOŚĆ NASYPOWA
Granit, bazalt, piasek (mokry), żwir (mokry), łupek:
Piaskowiec, gips, wapień, ziemia (mokra), piasek (suchy), żwir (suchy):
1,8 - 2,2 t/m3
1,5 - 1,8 t/m3
Grunt rodzimy, glina, węgiel kamienny:
Zrębki drewna (suche), kompost, koks:
1,1 - 1,6 t/m3
0,2 - 1,0 t/m3
WYPOSAŻENIE DODATKOWE
SILNIK WYSOKOPRĘŻNY
OPONY
20.5 R 25 XHA2 L3 Michelin
20.5 R 25 XLDD 2A Michelin
20.5 R 25 XMine D2 L5 Michelin
750/65 R 26 MEGAXBIB Michelin
20.5 R 25 VMT L3 Bridgestone
20.5 R 25 VSDL L5 Bridgestone
650/65 R 25 VTS Bridgestone
620/70 R 28 DT824 Goodyear
620/75 R 26 DT824 Goodyear
750/55 R 26 DT830 Goodyear
750/65 R 26 DT820 Goodyear
650/65 R 25 GP-3D Goodyear
Ogumienie specjalne na zapytanie
Filtr cząsteczkowy spalin
Układ podgrzewania płynu chłodzącego, 230 V
STANOWISKO OPERATORA
Fotel operatora MSG85 (wersja Komfort) z amortyzacją hydrauliczną, wysokim oparciem, regulacją
ciężaru ciała i biodrowym pasem bezpieczeństwa
Fotel operatora MSG 95 (wersja Premium) resorowany pneumatycznie, z ortopedycznym wspornikiem
lędźwiowego odcinka kręgosłupa, regulowanymi podłokietnikami, ogrzewaniem siedziska i oparcia
UKŁAD HYDRAULICZNY
Powrót bezciśnieniowy
Napełnienie bioolejem hydraulicznym na bazie
estrów
BIO-E-HYD-HEES
Czwarty obieg sterujący, proporcjonalny
KABINA OPERATORA
PRZEDNIE NARZĘDZIA ROBOCZE
Łyżka załadowcza*
Łyżka do robót ziemnych*
Łyżka do materiału lekkiego*
Łyżka do materiału lekkiego*
Łyżka wysokiego wyładunku*
Łyżka bocznego wyładunku
Łyżka uniwersalna*
Zrywak przedni, 4-zębowy
Nośnik wideł, szerokość 1900 mm , ISO 2328, klasa 3, kształt B
Zęby, długość 1200 mm, przekrój zębów 150x60 mm
Haki ładunkowe nasuwane na zęby wideł
Haki ładunkowe, w szybkozłączu
Wysięgnik żurawia ze sztywnym ramieniem
Wysięgnik żurawia wysuwany teleskopowo
Zamiatarka, pług śnieżny
*opcjonalnie z ostrzem przykręcanym od spodu
Katalizator
Cyklonowy filtr wstępny
2,10 m3
2,20 m3
2,80 m3
3,50 m3
2,00 m3
1,80 m3
1,80 m3
Prawe drzwi z przesuwaną szybą
Reflektory robocze, wersja ksenonowa
Żółte światło obrotowe
Zamknięty obieg powietrza w kabinie
Filtr przeciwpyłkowy
Ogrzewanie postojowe z wyłącznikiem czasowym
Zabezpieczenie antykradzieżowe, immobilizer
POZOSTAŁE WYPOSAŻENIE
Elektryczna pompa do tankowania
Specjalne urządzenia do biegu pełzającego na
życzenie
Wstępnie wysterowane zabezpieczenie na wypadek Dynamiczny układ ważący z drukarką
pęknięcia węża dla siłownika podnoszenia i
siłownika przechyłu
Sygnał ostrzegawczy cofania (alarm cofania)
System tłumienia drgań (STD)
Centralny układ smarowania
Odłącznik akumulatora
Układ kierowniczy „VersaSteer“
Osłona wału Kardana
Automatyczny układ cofania łyżki
Siatka ochronna szyby przedniej
Automatyczny układ cofania łyżki z ograniczeniem Siatka ochronna reflektorów przednich
wysokości podnoszenia
Przedłużenie ramy podnośnikowej
Siatka ochronna reflektorów tylnych
(+650 mm/+1250 mm)
Ciężary osi tylnej (+500 kg)
Osie z kołami o szerszym kołnierzu
Inne wyposażenie dodatkowe na zapytanie
