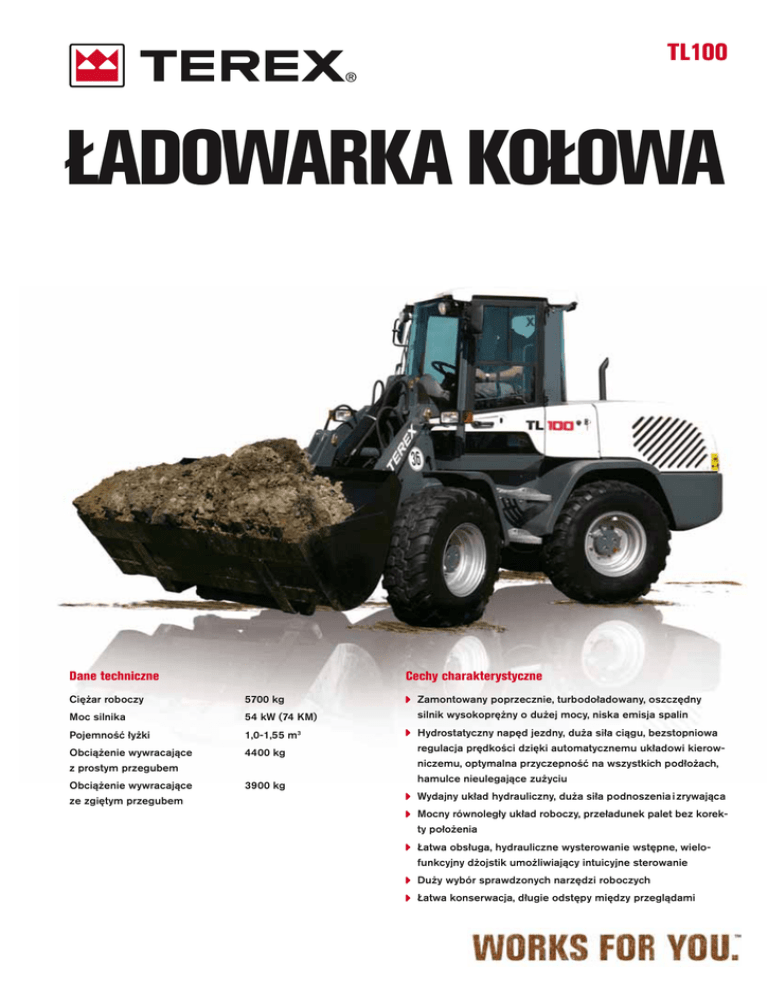

ŁADOWARKA KOŁOWA

TL100
ŁADOWARKA KOŁOWA
Dane techniczne
Cechy charakterystyczne
Ciężar roboczy
5700 kg
Zamontowany poprzecznie, turbodoładowany, oszczędny
Moc silnika
54 kW (74 KM)
silnik wysokoprężny o dużej mocy, niska emisja spalin
Pojemność łyżki
1,0-1,55 m
Hydrostatyczny napęd jezdny, duża siła ciągu, bezstopniowa
Obciążenie wywracające
4400 kg
regulacja prędkości dzięki automatycznemu układowi kierow-
3
niczemu, optymalna przyczepność na wszystkich podłożach,
z prostym przegubem
Obciążenie wywracające
ze zgiętym przegubem
3900 kg
hamulce nieulegające zużyciu
Wydajny układ hydrauliczny, duża siła podnoszenia i zrywająca
Mocny równoległy układ roboczy, przeładunek palet bez korekty położenia
Łatwa obsługa, hydrauliczne wysterowanie wstępne, wielofunkcyjny dżojstik umożliwiający intuicyjne sterowanie
Duży wybór sprawdzonych narzędzi roboczych
Łatwa konserwacja, długie odstępy między przeglądami
OPIS TECHNICZNY
SILNIK
Producent, model
Typ
Cykl pracy
Pojemność skokowa
Moc zgodnie z ISO 9249 przy 2200 min-1
Układ chłodzenia
Deutz, TD 2011 L04 W
4-cylindrowy turbodoładowany silnik wysokoprężny, EU stopień
III A, EPA Interim Tier 4
4-suwowy z wtryskiem bezpośrednim
3620 cm3
54 kW (74 KM)
Woda
INSTALACJA ELEKTRYCZNA
Napięcie robocze
Instalacja oświetleniowa zgodna z przepisami ruchu drogowego i normą europejską.
12 V
UKŁAD HYDRAULICZNY
UKŁAD PRZENIESIENIA NAPĘDU
Hydrostatyczny napęd jazdy w zamkniętym obiegu, niezależny od hydrauliki ładowarki. Zaawansowana
automatyka jazdy, samoczynna optymalizacja siły pociągowej i prędkości. Regulacja silnika hydraulicznego w funkcji obciążenia umożliwia wybór jednego z dwóch zakresów prędkości. Płynna regulacja
prędkości do przodu i do tyłu. Napęd na wszystkie koła przekazywany z przekładni redukcyjnej na tylnej
osi przez wał przegubowy na przednią oś. Pedał hamulca z funkcją pełzania.
2 zakresy jazdy:
„Zakres prędkości I“
0-6 km/h
„Zakres prędkości II“
0-20 km/h
4 zakresy jazdy (opcjonalnie wersja szybkiej jazdy):
„Zakres prędkości I“
0-6 / 0-18 km/h
„Zakres prędkości II“
0-12 / 0-36 km/h
Siła ciągu
4388 daN
OSIE
Oś przednia: Oś z planetarną przekładnią kierowniczą, ze zintegrowanym centralnym hamulcem tarczowym, sztywne mocowanie. Samoblokujący mechanizm różnicowy 45%.
Oś tylna: Oś napędu planetarnego ze zintegrowaną przekładnią redukcyjną, zawieszenie wahliwe, amortyzowana poduszkami gumowym. Samoblokujący mechanizm różnicowy 45%.
Kąt wychylenia
±12°
OPONY
Rozmiar standardowy
405/70 R 20 SPT 9 Dunlop
HAMULCE
Hamulec roboczy:
Hamulec dodatkowy:
Hamulec postojowy:
Hydrauliczny centralny hamulec tarczowy, działający poprzez napęd
na wszystkie cztery koła.
Hydrostatyczny przez zamknięty obieg napędu jezdnego.
Mechaniczny centralny hamulec tarczowy przedniej osi.
UKŁAD KIEROWNICZY
Sterowanie przegubowe, 2 siłowniki kierujące z obustronną amortyzacją w położeniach krańcowych,
całkowicie hydrauliczne przez zawór priorytetowy Load-Sensing, szybkie i łatwe kierowanie również przy
prędkości obrotowej silnika na biegu jałowym.
Całkowity kąt skrętu
80°
POJEMNOŚCI NAPEŁNIENIA
Pojemność zbiornika paliwa
Układ hydrauliczny (włącznie ze zbiornikiem)
110 l
88 l
PARAMETRY EKSPLOATACYJNE, WYPOSAŻENIE STANDARDOWE
Ciężar roboczy (ISO 6016)
Obciążenie wywracające z prostym przegubem (ISO 14397-1)
Obciążenie wywracające ze zgiętym przegubem (ISO 14397-1)
Długość całkowita, łyżka na podłożu
Szerokość całkowita
Promień skrętu na zewnętrznej krawędzi łyżki standardowej
Rozstaw osi
Wysokość z kabiną
5700 kg
4400 kg
3900 kg
5270 mm
1950 mm
4445 mm
2220 mm
2765 mm
Wydajność pompy
76 l/min
Ciśnienie robocze
250 bar
Urządzenie sterujące: Proporcjonalny zawór hydrauliczny z 3 obiegami sterującymi i przełącznikiem
biegu szybkiego dla przechylania. Wszystkie ruchy są sterowalne równocześnie i niezależnie. Dźwignia
sterująca (dźwignia wielofunkcyjna) dla siłownika podnoszącego i przechylającego ze zintegrowanym
przełącznikiem dodatkowego obwodu sterującego i przełącznikiem kierunku jazdy. Pozycja pływająca w
obwodzie sterującym „opuszczanie", sterowana elektro-hydraulicznie. Dodatkowy obwód sterujący łącznie
ze złączami wtykowymi i funkcją pracy ciągłej w wyposażeniu seryjnym.
UKŁAD ZAŁADOWCZY
Układ załadowczy z kinematyką równoległą i zintegrowanym mechanicznym (opcjonalnie hydraulicznym)
szybkozłączem.
Łyżka załadowcza (ISO 7546)
1,00 m3
Siła podnoszenia przy gruncie (ISO 14397-2)
61 000 N
Siła skrawania (ISO 14397-2)
55 000 N
PODNOŚNIK WIDŁOWY
Udźwig (łączny zakres podnoszenia i skrętu)
2400 (2600*) kg
Udźwig (pozycja transportowa), ok. 300 mm nad podłożem, całkowity zakres
3200* kg
skrętu
Szerokość wspornika wideł
1240 mm
Długość zębów wideł (100x45 mm)
1100 mm
Współczynnik stateczności
1,25
Wyznaczanie udźwigu użytecznego na równym podłożu = 80% obciążenia przewracającego pod kątem
KABINA
Elastycznie osadzona stalowa kabina z pełną widocznością, świadectwo ROPS (EN ISO 3471 ROPS) i
FOPS** (EN ISO 3449 FOPS).
Kabina operatora wyposażona w dwoje drzwi, elektryczne wycieraczki z przełącznikiem interwałowym i
spryskiwaczami z przodu i z tyłu, barwione panoramiczne przeszklenie ze szkła bezpiecznego, odsuwaną
szybę z lewej strony.
Fotel operatora z hydrauliczną amortyzacją, regulacją wagi i biodrowym pasem bezpieczeństwa zgodnie
z ISO 7096 i ISO 6683.
Ogrzewanie kabiny z 3-stopniową dmuchawą (przełączaną ze świeżego powietrza na tryb cyrkulacji
powietrza) i odmrażaniem szyby przedniej i tylnej.
Przygotowana do montażu klimatyzacji i radia.
Regulacja nachylenia i wysokości kierownicy.
2 reflektory robocze przednie.
Poziom mocy akustycznej odpowiada dyrektywom WE.
*Z balastem tylnej osi
**FOPS tylko z ochronną siatką dachową (opcja)
TL100
WYMIARY: ŁYŻKA ZAŁADOWCZA
80°
1850
4 0°
Pojemność zgodnie z ISO 7546: 1,00 m3
Maksymalny ciężar ładunku: 1,8 t/m3
710
3370
45°
2765
2635
tl100
0
151 0
195
50°
215
5
460
38°
2220
°
116
100
4445
1227
WERSJA Z ZADASZENIEM OCHRONNYM
5270
Pojemność zgodnie z ISO 7546: 1,00 m3
Maksymalny ciężar ładunku:1,8 t/m3
Ogumienie: 15.5/55 R 18 MPT
WIDOK Z PRZODU
800
3290
4 5°
2090
2595
50°
2555
tl100
380
38°
410
116°
175
PODNOŚNIK WIDŁOWY
2220
1227
5270
Ciężar użyteczny, cały zakres podnoszenia: 2400 (2600*) kg
Ciężar użyteczny, pozycja transportowa: 3200 kg
*z balastem tylnej osi
ŁYŻKA UNIWERSALNA
Pojemność zgodnie z ISO 7546: 0,90 m3
Maksymalny ciężar ładunku:1,6 t/m3
1350
2610
50°
460
460
°
116
100
90
1227
38°
38°
2220
2765
tl100
1010
1455
500
2820
tl100
2765
3210
670
3370
730
45°
5775
2220
1227
5330
RODZAJ ŁYŻKI
Łyżka załadowcza, szybkozłącze, zęby zrywające
Łyżka załadowcza, szybkozłącze, ostrze przykręcane od spodu
Łyżka do robót ziemnych, szybkozłącze, zęby zrywające
Łyżka do robót ziemnych, szybkozłącze, ostrze przykręcane od spodu
Łyżka do materiałów lekkich, ostrze przykręcane od spodu
Łyżka do materiałów lekkich, ostrze przykręcane od spodu
Łyżka uniwersalna, szybkozłącze
Łyżka bocznego wyładunku, szybkozłącze, bez zębów
Łyżka wysokiego załadunku, szybkozłącze, bez zębów
Łyżka załadowcza do materiału skalnego, szybkozłącze
Łyżka załadowcza z 4 zamkami mocującymi
Pojemność
Ciężar ładunku
Szerokość
Wysokość ładunku
1,00 m3
1,00 m3
1,10 m3
1,10 m3
1,35 m3
1,55 m3
0,90 m3
0,85 m3
1,00 m3
0,90 m3
1,05 m3
1,8 t/m3
1,8 t/m3
1,6 t/m3
1,6 t/m3
1,2 t/m3
0,8 t/m3
1,6 t/m3
1,8 t/m3
1,2 t/m3
1,8 t/m3
1,8 t/m3
1950 mm
1950 mm
1950 mm
1950 mm
2050 mm
2200 mm
1950 mm
2050 mm
2050 mm
2050 mm
2050 mm
2635 mm
2595 mm
2585 mm
2545 mm
2510 mm
2485 mm
2610 mm
2515 mm
3835 mm
2610 mm
2625 mm
PRZYKŁADY CIĘŻARU NASYPOWEGO
Granit, bazalt, piasek (mokry), żwir (mokry), łupek:
Piaskowiec, gips, wapień, ziemia (mokra), piasek (suchy), żwir (suchy):
1,8 - 2,2 t/m3
1,5 - 1,8 t/m3
Grunt rodzimy, glina, węgiel kamienny:
Zrębki drewna (suche), kompost, koks:
1,1 - 1,6 t/m3
0,2 - 1,0 t/m3
WYPOSAŻENIE DODATKOWE
OPONY
SILNIK WYSOKOPRĘŻNY
405/70 R 20 EM 01 Mitas
400/70 R 20 IT530 Goodyear
380/75 R 20 XMCL Michelin
405/70 R 20 MPT E-70 Conti
405/70 R 20 PG75RCL Dunlop
500/45-20 J331, szerokie opony
Ogumienie specjalne na zapytanie
Filtr cząsteczkowy spalin
UKŁAD HYDRAULICZNY
Obieg powrotny bezciśnieniowy
Czwarty obieg sterujący, proporcjonalny
Przyłącze ręcznego młota hydraulicznego
Czwarty obieg sterujący, elektryczny
Układ hydrauliczny „High Flow“, 120 l/min, 175 bar
KABINA OPERATORA
PRZEDNI OSPRZĘT ROBOCZY
Łyżka załadowcza*
Łyżka do robót ziemnych*
Łyżka do materiału lekkiego*
Łyżka do materiału lekkiego*
Łyżka bocznego wyładunku*
Łyżka wysokiego wyładunku*
Łyżka uniwersalna*
Łyżka do materiału skalnego
Łyżka załadowcza 4-zawiasowa
Zrywak przedni, 4-zębowy
Podnośnik widłowy
Haki ładunkowe nasuwane na zęby wideł
Haki ładunkowe w adapterze do szybkiej wymiany
Wysięgnik żurawia ze sztywnym ramieniem
Wysięgnik żurawia wysuwany teleskopowo
Zamiatarka, pług śnieżny
*opcjonalnie z ostrzem przykręcanym od spodu
Katalizator
3
1,00 m
1,10 m3
1,35 m3
1,55 m3
0,85 m3
1,00 m3
0,90 m3
0,90 m3
1,05 m3
Siatka okna dachowego FOPS
Prawe drzwi z przesuwaną szybą
Reflektor roboczy z tyłu
Żółte światło obrotowe
Wentylacja ciśnieniowa kabiny
Ogrzewanie postojowe z wyłącznikiem czasowym
Klimatyzacja
POZOSTAŁE WYPOSAŻENIE
Wersja do szybkiej jazdy (z pakietem homologacyjnym) 36 km/h
Napełnienie olejem hydraulicznym ulegającym
biodegradacji / na bazie estrów
BIO-E-HYD-HEES
Elektryczna pompa do tankowania
Wstępnie wysterowane zabezpieczenie na wypadek
pęknięcia węża dla siłownika podnoszenia i
siłownika przechyłu
Sygnał ostrzegawczy cofania (alarm cofania)
Centralny układ smarowania
Gaz ręczny, napęd jezdny wyłączony
Inne wyposażenie dodatkowe na zapytanie
Zabezpieczenie antykradzieżowe, immobilizer
Specjalne urządzenia do biegu pełzającego na
życzenie
Balast tylnej osi
Szybkozłączki hydrauliczne (Flat-Face) dla 3
obwodu hydraulicznego przy ramie podnośnikowej
System tłumienia drgań (STD)
Odłącznik akumulatora
STANOWISKO OPERATORA
Fotel operatora MSG 85 (wersja Komfort) z amortyzacją hydrauliczną, wysokim oparciem, regulacją
ciężaru ciała i biodrowym pasem bezpieczeństwa
Fotel operatora MSG 95 (wersja Premium) resorowany pneumatycznie, z ortopedycznym wspornikiem
lędźwiowego odcinka kręgosłupa, regulowanymi podłokietnikami, ogrzewaniem siedziska i oparcia
www.terex.com/construction
Ważne od: 1 sierpnia 2010. Opisy produktów oraz ceny mogą ulegać zmianie bez wcześniejszego uprzedzenia. Zdjęcia i rysunki zawarte w niniejszym prospekcie mają jedynie poglądowy charakter. Wskazówki dotyczące prawidłowego użytkowania maszyny zawarte są w stosownej instrukcji obsługi. Nieprzestrzeganie informacji zawartych w instrukcji obsługi lub niezachowanie należytej ostrożności przy użytkowaniu maszyn firmy Terex może być przyczyną odniesienia poważnych obrażeń lub śmierci. Niniejszy produkt objęty jest wyłącznie standardową, pisemną gwarancją. Firma Terex nie udziela żadnej ani wyraźnej,
ani milczącej gwarancji wychodzącej poza ten zakres. Nazwy wymienionych produktów i usług stanowią marki, marki usług lub nazwy handlowe firmy Terex
Corporation i/lub spółek od niej zależnych działających w USA i innych krajach. Wszystkie prawa zastrzeżone. „Terex” jest zarejestrowaną marką firmy Terex
Corporation w USA i wielu innych krajach. Copyright © 2013 Terex Corporation (R4_231013)
Nr kat.: TEREX570PL
