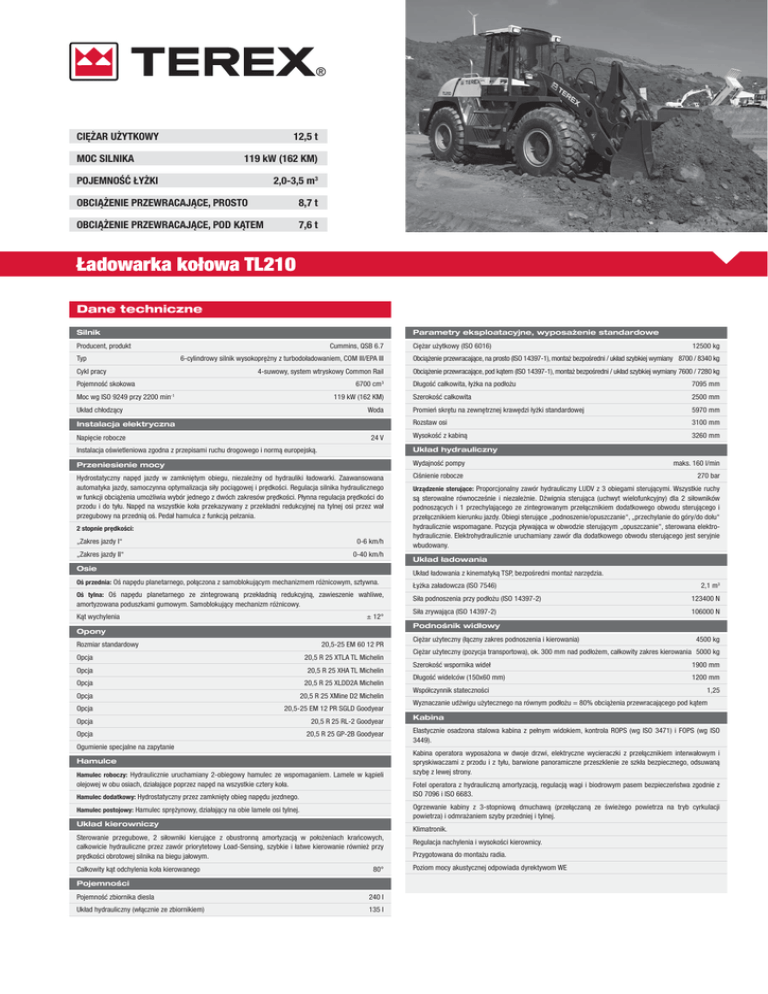

Ładowarka kołowa TL210

CIĘŻAR UŻYTKOWY
12,5 t
MOC SILNIKA
119 kW (162 KM)
2,0-3,5 m3
POJEMNOŚĆ ŁYŻKI
OBCIĄŻENIE PRZEWRACAJĄCE, PROSTO
8,7 t
OBCIĄŻENIE PRZEWRACAJĄCE, POD KĄTEM
7,6 t
Ładowarka kołowa TL210
Dane techniczne
Silnik
Parametry eksploatacyjne, wyposażenie standardowe
Producent, produkt
Typ
Cummins, QSB 6.7
6-cylindrowy silnik wysokoprężny z turbodoładowaniem, COM III/EPA III
Cykl pracy
4-suwowy, system wtryskowy Common Rail
6700 cm3
Pojemność skokowa
Moc wg ISO 9249 przy 2200 min-1
119 kW (162 KM)
Układ chłodzący
Woda
Instalacja elektryczna
Napięcie robocze
24 V
Ciężar użytkowy (ISO 6016)
12500 kg
Obciążenie przewracające, na prosto (ISO 14397-1), montaż bezpośredni / układ szybkiej wymiany 8700 / 8340 kg
Obciążenie przewracające, pod kątem (ISO 14397-1), montaż bezpośredni / układ szybkiej wymiany 7600 / 7280 kg
Długość całkowita, łyżka na podłożu
7095 mm
Szerokość całkowita
2500 mm
Promień skrętu na zewnętrznej krawędzi łyżki standardowej
5970 mm
Rozstaw osi
3100 mm
Wysokość z kabiną
3260 mm
Instalacja oświetleniowa zgodna z przepisami ruchu drogowego i normą europejską.
Układ hydrauliczny
Przeniesienie mocy
Wydajność pompy
maks. 160 l/min
Hydrostatyczny napęd jazdy w zamkniętym obiegu, niezależny od hydrauliki ładowarki. Zaawansowana
automatyka jazdy, samoczynna optymalizacja siły pociągowej i prędkości. Regulacja silnika hydraulicznego
w funkcji obciążenia umożliwia wybór jednego z dwóch zakresów prędkości. Płynna regulacja prędkości do
przodu i do tyłu. Napęd na wszystkie koła przekazywany z przekładni redukcyjnej na tylnej osi przez wał
przegubowy na przednią oś. Pedał hamulca z funkcją pełzania.
Ciśnienie robocze
270 bar
2 stopnie prędkości:
„Zakres jazdy I“
0-6 km/h
„Zakres jazdy II“
0-40 km/h
Osie
są sterowalne równocześnie i niezależnie. Dźwignia sterująca (uchwyt wielofunkcyjny) dla 2 siłowników
podnoszących i 1 przechylającego ze zintegrowanym przełącznikiem dodatkowego obwodu sterującego i
przełącznikiem kierunku jazdy. Obiegi sterujące „podnoszenie/opuszczanie“, „przechylanie do góry/do dołu“
hydraulicznie wspomagane. Pozycja pływająca w obwodzie sterującym „opuszczanie", sterowana elektrohydraulicznie. Elektrohydraulicznie uruchamiany zawór dla dodatkowego obwodu sterującego jest seryjnie
wbudowany.
Układ ładowania
Układ ładowania z kinematyką TSP, bezpośredni montaż narzędzia.
Oś przednia: Oś napędu planetarnego, połączona z samoblokującym mechanizmem różnicowym, sztywna.
Oś tylna: Oś napędu planetarnego ze zintegrowaną przekładnią redukcyjną, zawieszenie wahliwe,
amortyzowana poduszkami gumowym. Samoblokujący mechanizm różnicowy.
Kąt wychylenia
± 12°
Łyżka załadowcza (ISO 7546)
2,1 m3
Siła podnoszenia przy podłożu (ISO 14397-2)
123400 N
Siła zrywająca (ISO 14397-2)
106000 N
Podnośnik widłowy
Opony
Rozmiar standardowy
20,5-25 EM 60 12 PR
Opcja
20,5 R 25 XTLA TL Michelin
Opcja
20,5 R 25 XHA TL Michelin
Opcja
20,5 R 25 XLDD2A Michelin
Opcja
20,5 R 25 XMine D2 Michelin
Opcja
20,5-25 EM 12 PR SGLD Goodyear
Opcja
20,5 R 25 RL-2 Goodyear
Opcja
20,5 R 25 GP-2B Goodyear
Ogumienie specjalne na zapytanie
Hamulce
Hamulec roboczy: Hydraulicznie uruchamiany 2-obiegowy hamulec ze wspomaganiem. Lamele w kąpieli
olejowej w obu osiach, działające poprzez napęd na wszystkie cztery koła.
Hamulec dodatkowy: Hydrostatyczny przez zamknięty obieg napędu jezdnego.
Ciężar użyteczny (łączny zakres podnoszenia i kierowania)
4500 kg
Ciężar użyteczny (pozycja transportowa), ok. 300 mm nad podłożem, całkowity zakres kierowania 5000 kg
Szerokość wspornika wideł
1900 mm
Długość widelców (150x60 mm)
1200 mm
Współczynnik stateczności
1,25
Wyznaczanie udźwigu użytecznego na równym podłożu = 80% obciążenia przewracającego pod kątem
Kabina
Elastycznie osadzona stalowa kabina z pełnym widokiem, kontrola ROPS (wg ISO 3471) i FOPS (wg ISO
3449).
Kabina operatora wyposażona w dwoje drzwi, elektryczne wycieraczki z przełącznikiem interwałowym i
spryskiwaczami z przodu i z tyłu, barwione panoramiczne przeszklenie ze szkła bezpiecznego, odsuwaną
szybę z lewej strony.
Fotel operatora z hydrauliczną amortyzacją, regulacją wagi i biodrowym pasem bezpieczeństwa zgodnie z
ISO 7096 i ISO 6683.
Ogrzewanie kabiny z 3-stopniową dmuchawą (przełączaną ze świeżego powietrza na tryb cyrkulacji
powietrza) i odmrażaniem szyby przedniej i tylnej.
Hamulec postojowy: Hamulec sprężynowy, działający na obie lamele osi tylnej.
Układ kierowniczy
Klimatronik.
Sterowanie przegubowe, 2 siłowniki kierujące z obustronną amortyzacją w położeniach krańcowych,
całkowicie hydrauliczne przez zawór priorytetowy Load-Sensing, szybkie i łatwe kierowanie również przy
prędkości obrotowej silnika na biegu jałowym.
Całkowity kąt odchylenia koła kierowanego
Urządzenie sterujące: Proporcjonalny zawór hydrauliczny LUDV z 3 obiegami sterującymi. Wszystkie ruchy
80°
Pojemności
Pojemność zbiornika diesla
240 l
Układ hydrauliczny (włącznie ze zbiornikiem)
135 l
Regulacja nachylenia i wysokości kierownicy.
Przygotowana do montażu radia.
Poziom mocy akustycznej odpowiada dyrektywom WE
Ładowarka kołowa
TL210
Wymiary: Łyżka standardowa
80°
2350
40°
Zawartość zgodnie z ISO 7546: 2,10 m3
Maksymalny ciężar materiału nasypanego: 1,8 t/m3
3260
51°
3010
4040
970
45°
620
30
00
25
100
00
19
35°
3100
1684
60
7°
11
5970
7095
Podnośnik widłowy
Łyżka uniwersalna
Zawartość zgodnie z ISO 7546: 1,80 m3
Maksymalny ciężar materiału nasypanego: 1,6 t/m3
770
2865
51°
810
500
1820
920
45°
4040
3820
1600
200
80
7580
7°
11
Ciężar użyteczny, cały zakres podnoszenia: 4500 kg
Ciężar użyteczny, pozycja transportowa: 5000 kg
40?
40?
Rodzaj łyżki
7280
Szerokość
Wysokość warstwy nasypanej
80?
nasypanego
2350
Ciężar materiału
2350
80?
Pojemność
1,8 t/m3
2500 mm
2980 mm
2,00 m3
1,8 t/m3
2500 mm
2940 mm
Łyżka załadowcza, montaż bezpośredni, zęby zrywające
2,10 m3
1,8 t/m3
2500 mm
3010 mm
Łyżka załadowcza, montaż bezpośredni, lemiesz podkręcany
2,10 m3
1,8 t/m3
2500 mm
2970 mm
Łyżka do robót ziemnych, układ szybkiej wymiany, zęby zrywające
2,20 m3
1,6 t/m3
2500 mm
2940 mm
Łyżka do robót ziemnych, układ szybkiej wymiany, lemiesz podkręcany
2,20 m3
1,6 t/m3
2500 mm
2890 mm
2,80 m3
1,2 t/m3
2500 mm
3,50 m3
0,8 t/m3
1,80 m3
1,6 t/m3
2500 mm
2865 mm
2,00 m3
1,2 t/m3
2500 mm
4450 mm
Łyżka uniwersalna, układ szybkiej wymiany, zęby zrywające
R5635
Łyżka wysokiego załadunku, układ szybkiej wymiany, lemiesz podkręcany
00
060
25
00
19
Łyżka do materiałów lekkich, montaż bezpośredni, lemiesz podkręcany
00
0
Łyżka do materiałów lekkich, układ szybkiej wymiany, lemiesz podkręcany
R3
19
2,00 m3
Łyżka załadowcza, układ szybkiej wymiany, lemiesz podkręcany
84
x.1
ma
Łyżka załadowcza, układ szybkiej wymiany, zęby zrywające
2800 mm
2750 mm
R3
060
2670 mm
R6055
Przykłady ciężaru materiału nasypanego
Granit, bazalt, piasek (mokry), żwir (mokry), łupek:
1,8 - 2,2 t/m3
Grunt macierzysty, glina, węgiel kamienny:
1,1 - 1,6 t/m3
Piaskowiec, gips, wapień, ziemia (mokra), piasek (suchy), żwir (suchy):
1,5 - 1,8 t/m3
Zrębki drewna (suche), kompost, koks:
0,2 - 1,0 t/m3
