Uwaga!!! *Projektowane okna o współczynniku Umax =1,3 W/m2K

Izolacja ścian metodą BSO "lekką -mokrą"
styropianem o grubości 15 cm,
o współczynniku λ =0,040 (W/mK)
Zardzewiałe wywietrzaki dachowe zdemontować
w razie potrzeby wymienić na nowe - zdecydować na budowie
Projektowany daszek
szklony na wspornikach
aluminiowych
wg producenta daszku
* Wdmuchnięcie w przestrzeń wentylowaną stropodachu
granulatu z wełny mineralnej o współczynniku λ=0,042 [W/m*K]
gr. 15cm
Zardzewiałe wywietrzaki dachowe zdemontować
wymienić na nowe
Kraty wentylacyjne stropodachu
wymienić na nowe metalowe ocynkowane
Uziom do wymiany
Kraty wentylacyjne stropodachu
wymienić na nowe metalowe ocynkowane
Uziom do wymiany
Okna do wymiany
Uziom do wymiany
N
N
N
N
N
N
N
N
N
N
N
Okna do wymiany
SO3
SO3
SO3
SO3
Stare kratki nawiewne do demontażu-montaż nawiewników
ściennych higrosterowalnych np. EHT AERECO lub równoważnych
Balustrada do oczyszczenia i
pomalowania
Kraty w oknach zdemontować
Płytki schodów i podestu
rozebrać, wyłożyć nowe
antypoślizgowe na kleju
mrozoodpornym
N
Kraty w oknach zdemontować
N
N
N
Drzwi do wymiany
N
SO13
SO13

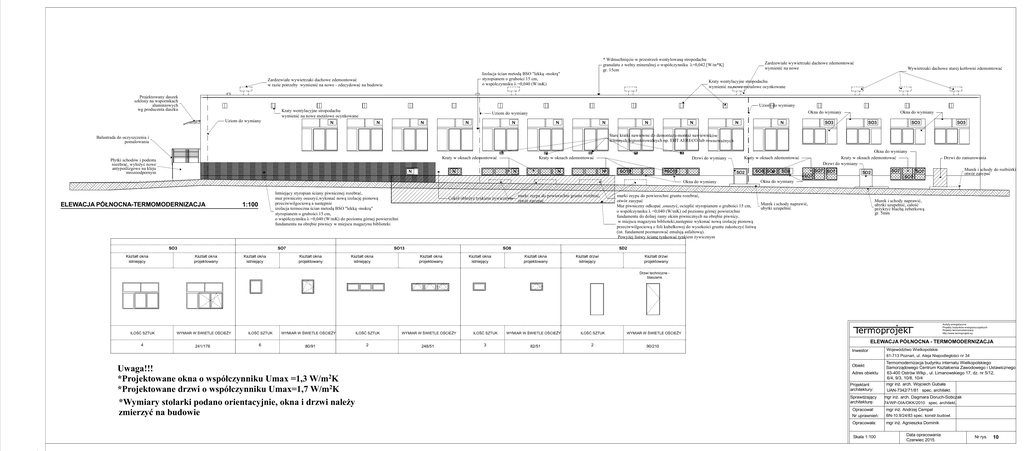

ELEWACJA PÓŁNOCNA-TERMOMODERNIZACJA
Istniejący styropian ściany piwnicznej rozebrać,
mur piwniczny osuszyć,wykonać nową izolację pionową
przeciwwilgociową a następnie
izolacja termoczna ścian metodą BSO "lekką -mokrą"
styropianem o grubości 15 cm,
o współczynniku λ =0,040 (W/mK) do poziomu górnej powierzchni
fundamentu na obrębie piwnicy w miejscu magazynu biblioteki
1:100
SO3
SO7
Kształt okna
projektowany
Kształt okna
istniejący
Cokół obłożyć tynkiem żywicznym
SO13
Kształt okna
projektowany
Kształt okna
istniejący
murki zsypu do powierzchni gruntu rozebrać,
otwór zasypać
SO8
Kształt okna
projektowany
Kształt okna
istniejący
Okna do wymiany
Kraty w oknach zdemontować
Drzwi do wymiany
Kraty w oknach zdemontować
SD2
SO8 SO8
Okna do wymiany
Kształt okna
istniejący
Wywietrzaki dachowe starej kotłowni zdemontować
murki zsypu do powierzchni gruntu rozebrać,
otwór zasypać
Mur piwniczny odkopać ,osuszyć, ocieplić styropianem o grubości 15 cm,
o współczynniku λ =0,040 (W/mK) od poziomu górnej powierzchni
fundamentu do dolnej ramy okien piwnicznych na obrębie piwnicy,
w miejscu magazynu biblioteki,następnie wykonać nową izolację pionową
przeciwwilgociową z foli kubełkowej do wysokości gruntu zakończyć listwą
(ist. fundament pozmarować emulsją asfaltową).
Powyżej listwy ścianę tynkować tynkiem żywicznym
SO7 SO7
SO8
SO7
SO7
SD2
Drzwi do zamurowania
Murek i schody do rozbiórki
otwór zasypać
SO7
SO7
Okna do wymiany
Murek i schody naprawić,
ubytki uzupełnić, całość
przykryć blachą żeberkową
gr. 5mm
Murek i schody naprawić,
ubytki uzupełnić
SD2
Kształt okna
projektowany
Kształt drzwi
istniejący
Kształt drzwi
projektowany
Drzwi techniczne blaszane
ILOŚĆ SZTUK
4
WYMIAR W ŚWIETLE OŚCIEŻY
241/176
ILOŚĆ SZTUK
6
WYMIAR W ŚWIETLE OŚCIEŻY
80/91
ILOŚĆ SZTUK
2
WYMIAR W ŚWIETLE OŚCIEŻY
248/51
ILOŚĆ SZTUK
3
WYMIAR W ŚWIETLE OŚCIEŻY
82/51
ILOŚĆ SZTUK
2
Audyty energetyczne
Projekty budynków energooszczędnych
Projekty termomodernizacji
http://www.termoprojekt.eu
WYMIAR W ŚWIETLE OŚCIEŻY
ELEWACJA PÓŁNOCNA - TERMOMODERNIZACJA
90/210
Inwestor
Uwaga!!!
*Projektowane okna o współczynniku Umax =1,3 W/m2K
*Projektowane drzwi o współczynniku Umax=1,7 W/m2K
*Wymiary stolarki podano orientacyjnie, okna i drzwi należy
zmierzyć na budowie
Obiekt
Adres obiektu
Projektant
architektury:
Sprawdzający
architekturę:
Województwo Wielkopolskie
61-713 Poznań, ul. Aleja Niepodległości nr 34
Termomodernizacja budynku internatu Wielkopolskiego
Samorządowego Centrum Kształcenia Zawodowego i Ustawicznego
63-400 Ostrów Wlkp., ul. Limanowskiego 17, dz. nr 5/12,
6/4, 9/3, 10/8, 10/4
mgr inż. arch. Wojciech Gubała
UAN-7342/71/81 spec. architekt.
mgr inż. arch. Dagmara Doruch-Sobczak
74/WP-OIA/OKK/2010 spec. architekt.
Opracował:
Nr uprawnień:
mgr inż. Andrzej Cempel
Opracowała:
mgr inż. Agnieszka Dominik
Skala 1:100
BN-10.9/24/83 spec. konstr.budowl.
Data opracowania
Czerwiec 2015
Nr rys.
10
