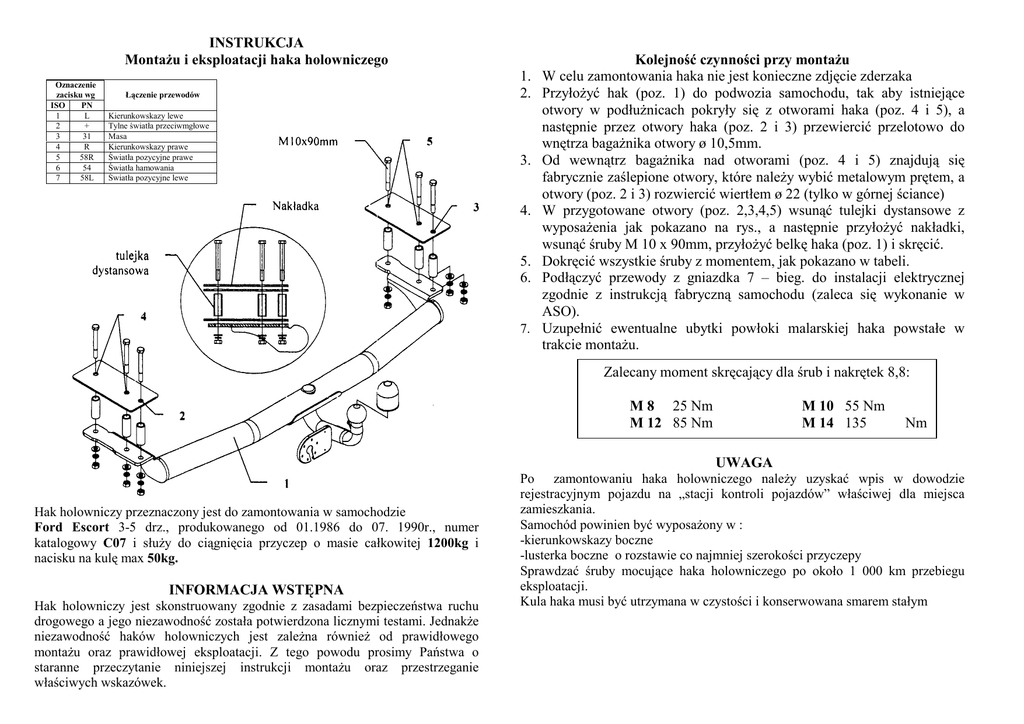

INSTRUKCJA
MontaŜu i eksploatacji haka holowniczego
Oznaczenie
zacisku wg
ISO
PN
1
L
2
+
3
31
4
R
5
58R
6
54
7
58L
Łączenie przewodów
Kierunkowskazy lewe
Tylne światła przeciwmgłowe
Masa
Kierunkowskazy prawe
Światła pozycyjne prawe
Światła hamowania
Światła pozycyjne lewe
Kolejność czynności przy montaŜu
1. W celu zamontowania haka nie jest konieczne zdjęcie zderzaka
2. PrzyłoŜyć hak (poz. 1) do podwozia samochodu, tak aby istniejące
otwory w podłuŜnicach pokryły się z otworami haka (poz. 4 i 5), a
następnie przez otwory haka (poz. 2 i 3) przewiercić przelotowo do
wnętrza bagaŜnika otwory ø 10,5mm.
3. Od wewnątrz bagaŜnika nad otworami (poz. 4 i 5) znajdują się
fabrycznie zaślepione otwory, które naleŜy wybić metalowym prętem, a
otwory (poz. 2 i 3) rozwiercić wiertłem ø 22 (tylko w górnej ściance)
4. W przygotowane otwory (poz. 2,3,4,5) wsunąć tulejki dystansowe z
wyposaŜenia jak pokazano na rys., a następnie przyłoŜyć nakładki,
wsunąć śruby M 10 x 90mm, przyłoŜyć belkę haka (poz. 1) i skręcić.
5. Dokręcić wszystkie śruby z momentem, jak pokazano w tabeli.
6. Podłączyć przewody z gniazdka 7 – bieg. do instalacji elektrycznej
zgodnie z instrukcją fabryczną samochodu (zaleca się wykonanie w
ASO).
7. Uzupełnić ewentualne ubytki powłoki malarskiej haka powstałe w
trakcie montaŜu.
Zalecany moment skręcający dla śrub i nakrętek 8,8:
M 8 25 Nm
M 12 85 Nm
M 10 55 Nm
M 14 135
Nm
UWAGA
Hak holowniczy przeznaczony jest do zamontowania w samochodzie
Ford Escort 3-5 drz., produkowanego od 01.1986 do 07. 1990r., numer
katalogowy C07 i słuŜy do ciągnięcia przyczep o masie całkowitej 1200kg i
nacisku na kulę max 50kg.
INFORMACJA WSTĘPNA
Hak holowniczy jest skonstruowany zgodnie z zasadami bezpieczeństwa ruchu
drogowego a jego niezawodność została potwierdzona licznymi testami. JednakŜe
niezawodność haków holowniczych jest zaleŜna równieŜ od prawidłowego
montaŜu oraz prawidłowej eksploatacji. Z tego powodu prosimy Państwa o
staranne przeczytanie niniejszej instrukcji montaŜu oraz przestrzeganie
właściwych wskazówek.
Po zamontowaniu haka holowniczego naleŜy uzyskać wpis w dowodzie
rejestracyjnym pojazdu na „stacji kontroli pojazdów” właściwej dla miejsca
zamieszkania.
Samochód powinien być wyposaŜony w :
-kierunkowskazy boczne
-lusterka boczne o rozstawie co najmniej szerokości przyczepy
Sprawdzać śruby mocujące haka holowniczego po około 1 000 km przebiegu
eksploatacji.
Kula haka musi być utrzymana w czystości i konserwowana smarem stałym
