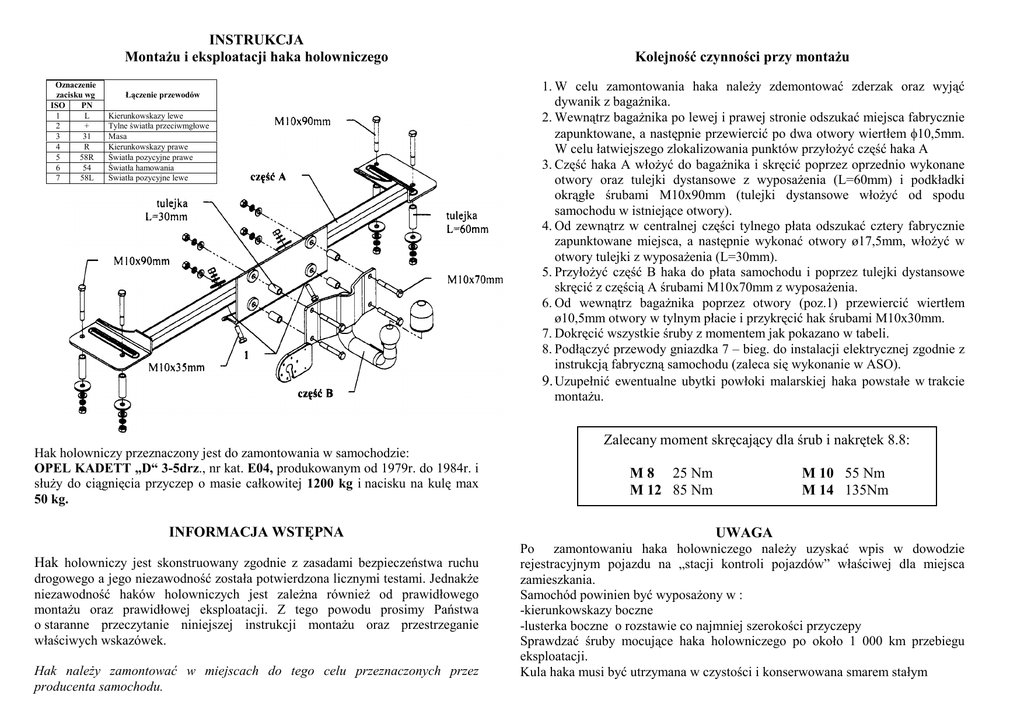

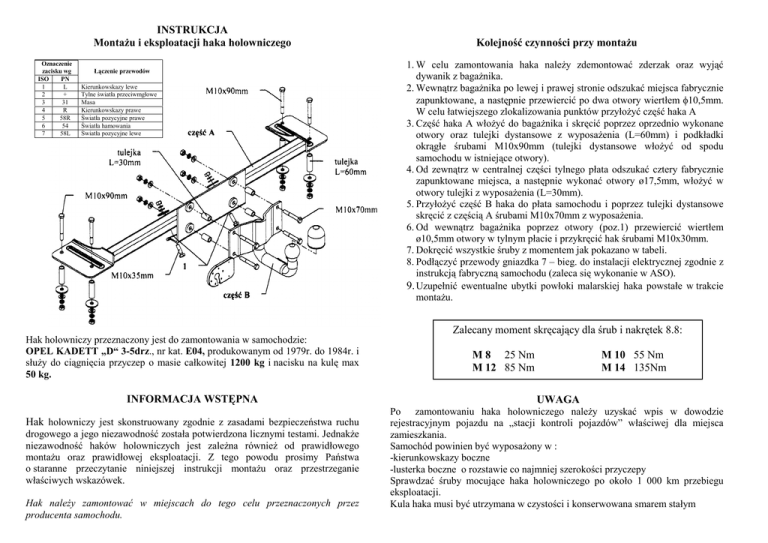

INSTRUKCJA
MontaŜu i eksploatacji haka holowniczego
Oznaczenie
zacisku wg
ISO
PN
1
L
2
+
3
31
4
R
5
58R
6
54
7
58L
Łączenie przewodów
Kierunkowskazy lewe
Tylne światła przeciwmgłowe
Masa
Kierunkowskazy prawe
Światła pozycyjne prawe
Światła hamowania
Światła pozycyjne lewe
Kolejność czynności przy montaŜu
1. W celu zamontowania haka naleŜy zdemontować zderzak oraz wyjąć
dywanik z bagaŜnika.
2. Wewnątrz bagaŜnika po lewej i prawej stronie odszukać miejsca fabrycznie
zapunktowane, a następnie przewiercić po dwa otwory wiertłem φ10,5mm.
W celu łatwiejszego zlokalizowania punktów przyłoŜyć część haka A
3. Część haka A włoŜyć do bagaŜnika i skręcić poprzez oprzednio wykonane
otwory oraz tulejki dystansowe z wyposaŜenia (L=60mm) i podkładki
okrągłe śrubami M10x90mm (tulejki dystansowe włoŜyć od spodu
samochodu w istniejące otwory).
4. Od zewnątrz w centralnej części tylnego płata odszukać cztery fabrycznie
zapunktowane miejsca, a następnie wykonać otwory ø17,5mm, włoŜyć w
otwory tulejki z wyposaŜenia (L=30mm).
5. PrzyłoŜyć część B haka do płata samochodu i poprzez tulejki dystansowe
skręcić z częścią A śrubami M10x70mm z wyposaŜenia.
6. Od wewnątrz bagaŜnika poprzez otwory (poz.1) przewiercić wiertłem
ø10,5mm otwory w tylnym płacie i przykręcić hak śrubami M10x30mm.
7. Dokręcić wszystkie śruby z momentem jak pokazano w tabeli.
8. Podłączyć przewody gniazdka 7 – bieg. do instalacji elektrycznej zgodnie z
instrukcją fabryczną samochodu (zaleca się wykonanie w ASO).
9. Uzupełnić ewentualne ubytki powłoki malarskiej haka powstałe w trakcie
montaŜu.
Zalecany moment skręcający dla śrub i nakrętek 8.8:
Hak holowniczy przeznaczony jest do zamontowania w samochodzie:
OPEL KADETT „D“ 3-5drz., nr kat. E04, produkowanym od 1979r. do 1984r. i
słuŜy do ciągnięcia przyczep o masie całkowitej 1200 kg i nacisku na kulę max
50 kg.
INFORMACJA WSTĘPNA
Hak holowniczy jest skonstruowany zgodnie z zasadami bezpieczeństwa ruchu
drogowego a jego niezawodność została potwierdzona licznymi testami. JednakŜe
niezawodność haków holowniczych jest zaleŜna równieŜ od prawidłowego
montaŜu oraz prawidłowej eksploatacji. Z tego powodu prosimy Państwa
o staranne przeczytanie niniejszej instrukcji montaŜu oraz przestrzeganie
właściwych wskazówek.
Hak naleŜy zamontować w miejscach do tego celu przeznaczonych przez
producenta samochodu.
M 8 25 Nm
M 12 85 Nm
M 10 55 Nm
M 14 135Nm
UWAGA
Po zamontowaniu haka holowniczego naleŜy uzyskać wpis w dowodzie
rejestracyjnym pojazdu na „stacji kontroli pojazdów” właściwej dla miejsca
zamieszkania.
Samochód powinien być wyposaŜony w :
-kierunkowskazy boczne
-lusterka boczne o rozstawie co najmniej szerokości przyczepy
Sprawdzać śruby mocujące haka holowniczego po około 1 000 km przebiegu
eksploatacji.
Kula haka musi być utrzymana w czystości i konserwowana smarem stałym
