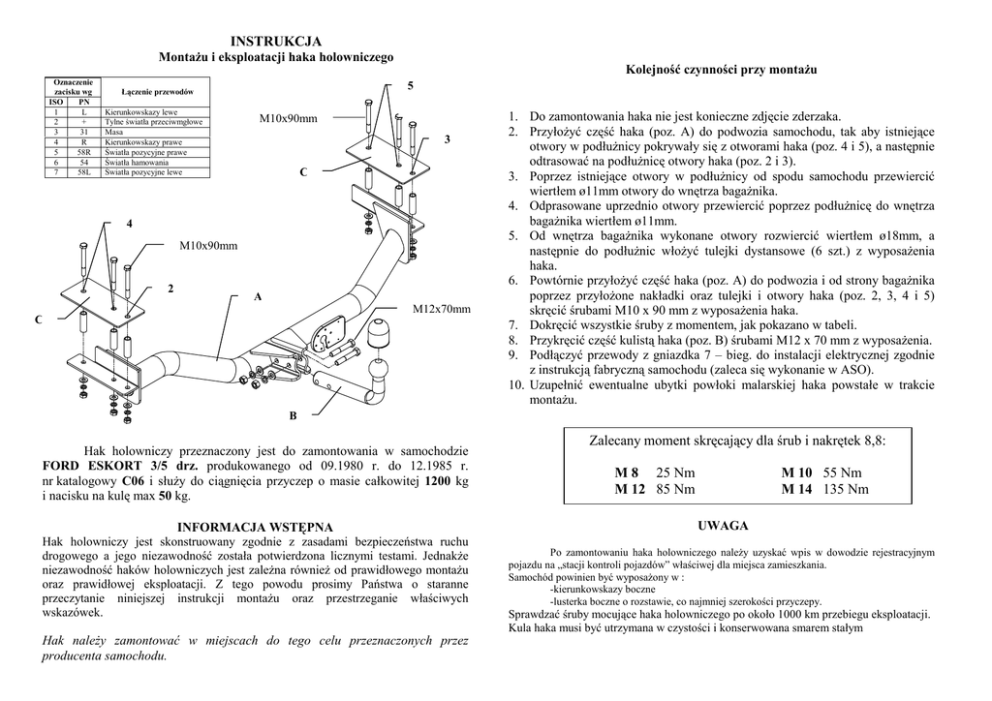

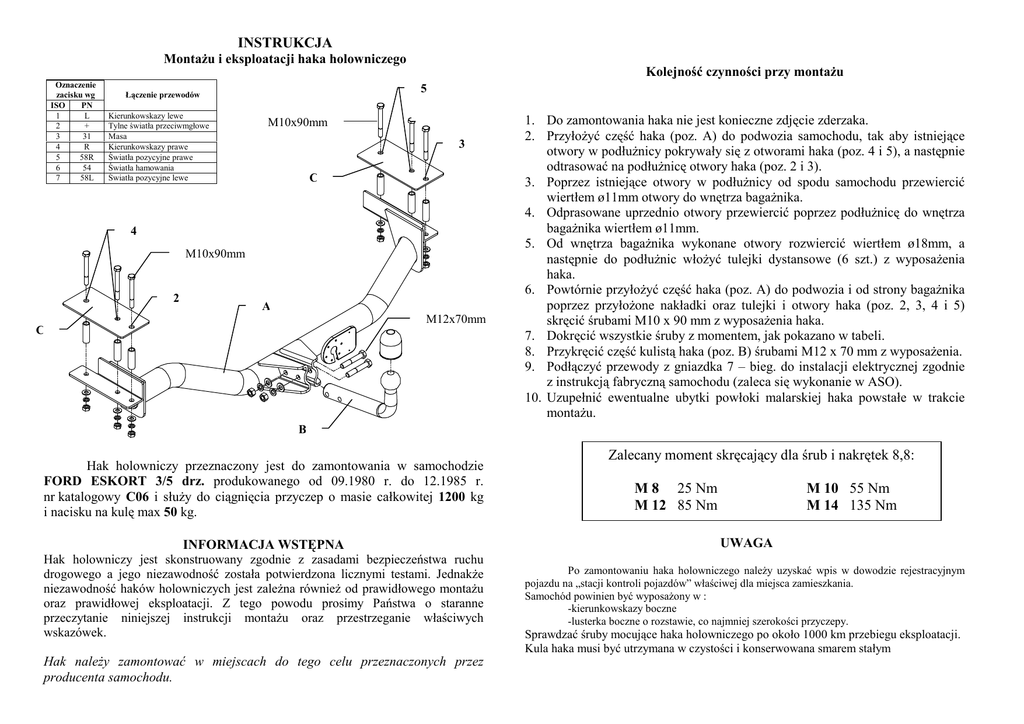

INSTRUKCJA
MontaŜu i eksploatacji haka holowniczego
Kolejność czynności przy montaŜu
Oznaczenie
zacisku wg
ISO
PN
1
L
2
+
3
31
4
R
5
58R
6
54
7
58L
5
Łączenie przewodów
Kierunkowskazy lewe
Tylne światła przeciwmgłowe
Masa
Kierunkowskazy prawe
Światła pozycyjne prawe
Światła hamowania
Światła pozycyjne lewe
M10x90mm
3
C
4
M10x90mm
2
A
M12x70mm
C
1. Do zamontowania haka nie jest konieczne zdjęcie zderzaka.
2. PrzyłoŜyć część haka (poz. A) do podwozia samochodu, tak aby istniejące
otwory w podłuŜnicy pokrywały się z otworami haka (poz. 4 i 5), a następnie
odtrasować na podłuŜnicę otwory haka (poz. 2 i 3).
3. Poprzez istniejące otwory w podłuŜnicy od spodu samochodu przewiercić
wiertłem ø11mm otwory do wnętrza bagaŜnika.
4. Odprasowane uprzednio otwory przewiercić poprzez podłuŜnicę do wnętrza
bagaŜnika wiertłem ø11mm.
5. Od wnętrza bagaŜnika wykonane otwory rozwiercić wiertłem ø18mm, a
następnie do podłuŜnic włoŜyć tulejki dystansowe (6 szt.) z wyposaŜenia
haka.
6. Powtórnie przyłoŜyć część haka (poz. A) do podwozia i od strony bagaŜnika
poprzez przyłoŜone nakładki oraz tulejki i otwory haka (poz. 2, 3, 4 i 5)
skręcić śrubami M10 x 90 mm z wyposaŜenia haka.
7. Dokręcić wszystkie śruby z momentem, jak pokazano w tabeli.
8. Przykręcić część kulistą haka (poz. B) śrubami M12 x 70 mm z wyposaŜenia.
9. Podłączyć przewody z gniazdka 7 – bieg. do instalacji elektrycznej zgodnie
z instrukcją fabryczną samochodu (zaleca się wykonanie w ASO).
10. Uzupełnić ewentualne ubytki powłoki malarskiej haka powstałe w trakcie
montaŜu.
B
Hak holowniczy przeznaczony jest do zamontowania w samochodzie
FORD ESKORT 3/5 drz. produkowanego od 09.1980 r. do 12.1985 r.
nr katalogowy C06 i słuŜy do ciągnięcia przyczep o masie całkowitej 1200 kg
i nacisku na kulę max 50 kg.
INFORMACJA WSTĘPNA
Hak holowniczy jest skonstruowany zgodnie z zasadami bezpieczeństwa ruchu
drogowego a jego niezawodność została potwierdzona licznymi testami. JednakŜe
niezawodność haków holowniczych jest zaleŜna równieŜ od prawidłowego montaŜu
oraz prawidłowej eksploatacji. Z tego powodu prosimy Państwa o staranne
przeczytanie niniejszej instrukcji montaŜu oraz przestrzeganie właściwych
wskazówek.
Hak naleŜy zamontować w miejscach do tego celu przeznaczonych przez
producenta samochodu.
Zalecany moment skręcający dla śrub i nakrętek 8,8:
M 8 25 Nm
M 12 85 Nm
M 10 55 Nm
M 14 135 Nm
UWAGA
Po zamontowaniu haka holowniczego naleŜy uzyskać wpis w dowodzie rejestracyjnym
pojazdu na „stacji kontroli pojazdów” właściwej dla miejsca zamieszkania.
Samochód powinien być wyposaŜony w :
-kierunkowskazy boczne
-lusterka boczne o rozstawie, co najmniej szerokości przyczepy.
Sprawdzać śruby mocujące haka holowniczego po około 1000 km przebiegu eksploatacji.
Kula haka musi być utrzymana w czystości i konserwowana smarem stałym
KARTA GWARANCYJNA
Producent udziela gwarancji niniejszą kartą gwarancyjną na okres 1 rok licząc
od dnia zakupu haka holowniczego do samochodów:
FORD ESCORT
3/5 drz.
PPUH AUTO-HAK s.j.
Produkcja Haków Holowniczych
Henryk & Zbigniew Nejman
76-200 SŁUPSK ul. Słoneczna 16E
tel/fax (059) 84-14-414; 84-14-413
E-mail: [email protected]
www. autohak.com.pl
produkowanego od 09.1980 r. do 12.1985 r.
HAK HOLOWNICZY DO SAMOCHODU TYPU:
Data produkcji ..............................
Data zakupu...................................
Gwarancja odnosi się do wad ukrytych wynikających
z niezgodności z aktualnie zobowiązującymi normami a zwłaszcza ze
złej konstrukcji, zastosowania wadliwych materiałów itp.
Gwarancja nie obejmuje natomiast uszkodzeń zawinionych przez
nabywcę, a zwłaszcza na skutek nieprzestrzegania zasad konserwacji
i uŜytkowania powstałych w czasie przewozów dokonanych przez
nabywcę.
Reklamacje naleŜy zgłaszać w punkcie sprzedaŜy, składając
jednocześnie kartę gwarancyjną. Usunięcie "wady" następuje po
stwierdzeniu przez punkt sprzedaŜy wspólnie z producentem słuszności
złoŜonej reklamacji.
Reklamacja powinna być załatwiona w ciągu czternastu dni od dnia
uznania reklamacji. Karta gwarancyjna jest niewaŜna, jeŜeli nie jest
wypełniona i podpisana.
FORD ESCORT
3/5 drz.
produkowanego od 09.1980 r. do 12.1985 r.
Nr kat. C 06
Data zgłoszenia reklamacji: ...................................................................
CERTYFIKAT Nr B/1/199/2000
