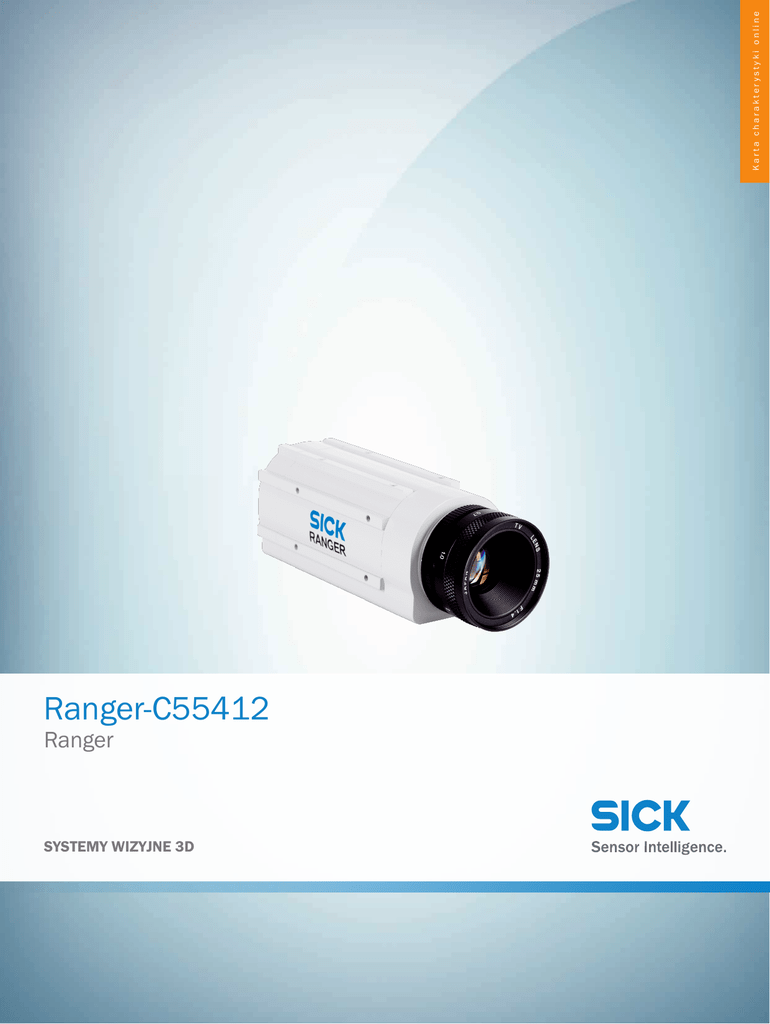

Karta katalogowa

Karta charakterystyki online
Ranger-C55412
Ranger
SYSTEMY WIZYJNE 3D
Ranger-C55412 | Ranger
SYSTEMY WIZYJNE 3D
A
B
C
D
E
F
H
I
J
K
L
M
N
O
P
Q
R
S
T
Informacje do zamówienia
Typ
Nr artykułu
Ranger-C55412
więcej wersji urządzeń i akcesoriów
1014217
www.sick.com/Ranger
Szczegółowe dane techniczne
Cechy
Zadanie
Pozycjonowanie, Inspekcja, Pomiar
Technologia
3D, LineScan, MultiScan
Przykładowe pole widzenia
W zależności od zastosowanego obiektywu
Synchronizacja danych
Na bieżąco, na sygnał enkodera, zewnętrznie sterowana
Kontrole skali szarości
✔
Pomiar światła rozproszonego
✔
Zakres widma
400 nm ... 950 nm
Opis
Ranger C55 – 3D i MultiScan, maks. 30 tys. profili/sekundę. Interfejs CameraLink 1536 x
512 pikseli, linia wysokiej rozdzielczości z 3072 pikselami.
Wydajność
Głębia danych
8 bit
Czujnik obrazu
CMOS
Rozdzielczość czujnika
1536 px x 512 px
Częstotliwość skanowania/częstotliwość
odświeżania ekranu
30.000 profili 3D/s
Linie dostępne dla obrazu 3D
0 ... 511
Rozdzielczość profilu 3D
1.536 px
Rozdzielczość rozproszenia światła
1.536 px
Rozmiar piksela
9,5 µm x 9,5 µm
Stopień wykorzystania
60 %
Maksymalna rozdzielczość pionowa 3D
13 bitów 1/16 piksela
Środek optyczny (rząd, kolumna)
(227, 768)
Rozdzielczość linii szarości
1.536 px
Filtr podczerwieni
Bez filtra przepustowego podczerwieni
Rozdzielczość linii szarości Hi-Res
3.072 px
Rozmiar piksela Hi-Res (poz. x pion.)
4,75 µm x 9,5 µm
Współczynnik wypełnienia pikseli Hi-Res
80 %
Interfejsy
Program konfiguracyjny
Ranger Studio
Interfejsy komunikacyjne
CameraLink
2
SYSTEMY WIZYJNE | SICK
Karta charakterystyki online | 2017-02-17 11:54:29
Informacje mogą ulec zmianie bez powiadomienia
Ranger-C55412 | Ranger
SYSTEMY WIZYJNE 3D
System operacyjny
Windows XP Pro
Środowisko deweloperskie
C++ (VS 2005/2008/2010) / C
Interfejs do programowania
iCon API
Wejścia cyfrowe
5 x TTL
Wyjścia cyfrowe
1 x TTL
Interfejs dla enkodera
5 V TTL
Maksymalna częstotliwość enkodera
2 MHz
Wysterowanie zewnętrznego oświetlenia
5 V TTL
Mechanika/elektryka
Przyłącza
Lemo, gniazdo 14-pinowe (zasilanie elektryczne, we/wy)
Mini D Ribbon, MDR, gniazdo 26-pinowe (Camera-Link)
Napięcie zasilające
12 V DC ... 24 V DC
Tętnienia resztkowe
< 5 Vss
Pobór mocy
8 W
Pobór prądu
1,25 A
Stopień ochrony
IP 20
Materiał obudowy
Aluminium
Kolor obudowy
Szary, lakierowana proszkowo
Masa
390 g
Wymiary (dł. x szer. x wys.)
109 mm x 50 mm x 50 mm
Obiektywy
C-Mount, 1"
Dane dotyczące otoczenia
Odporność na udary
15 g, 3 x 6 kierunków
Obciążenie przez drgania
5 g, 58 Hz ... 150 Hz
Temperatura otoczenia podczas pracy
+5 °C ... +50 °C 1) 2)
Temperatura otoczenia – przechowywanie
–20 °C ... +70 °C 1)
1)
2)
Bez kondensacji.
Temperatura obudowy kamery.
Klasyfikacje
ECl@ss 5.0
27310205
ECl@ss 5.1.4
27310205
ECl@ss 6.0
27310205
ECl@ss 6.2
27310205
ECl@ss 7.0
27310205
ECl@ss 8.0
27310205
ECl@ss 8.1
27310205
ECl@ss 9.0
27310205
ETIM 5.0
EC001820
ETIM 6.0
EC001820
UNSPSC 16.0901
43211731
2017-02-17 11:54:29 | Karta charakterystyki online

Informacje
mogą ulec zmianie bez powiadomienia
SYSTEMY WIZYJNE | SICK
3
Ranger-C55412 | Ranger
SYSTEMY WIZYJNE 3D
Rysunek wymiarowy (Wymiary w mm)
Rysunek wymiarowy: widok z przodu/z tyłu
50
50
25
25
A
B
C
D
E
F
25
15,5
12,5
Rysunek wymiarowy, widok z boku
108,9
18,5
75
50
H
I
J
K
L
M
N
O
P
Q
R
S
T
24,5
15,5
12,5
25
6
3
11
28
Schemat elektryczny
1
2
3
4
5
6
7
8
9
10
11
12
13
14
4
Reserved
Reserved
In2
In1
In0
In4
In3
Out0
Reserved
Reserved
nReset
Reserved
Gnd
Pwr
SYSTEMY WIZYJNE | SICK
Karta charakterystyki online | 2017-02-17 11:54:29
Informacje mogą ulec zmianie bez powiadomienia
Ranger-C55412 | Ranger
SYSTEMY WIZYJNE 3D
Zalecane akcesoria
więcej wersji urządzeń i akcesoriów
www.sick.com/Ranger
Krótki opis
Typ
Nr artykułu
Skrzynka przyłączeniowa do podłączenia jednego lub dwóch laserów do urządzenia
IVC-2D lub Ranger E/D, możliwość zastosowania również do podłączenia czujnika wyzwalającego do IVC-2D i Ranger E/C; ICT-B opracowano specjalnie z myślą o zastosowaniu modułów laserowych ILP firmy SICK
ICT-B
1028342
Moduł laserowy z obiektywem liniowym (czerwony, 660 nm, 35 mV, z regulowaną ogniskową), przewód podłączeniowy z otwartymi końcami, kąt lasera 30°
Ranger – akcesoria – lasery
6033005
Element kalibracyjny umożliwiający łatwą kalibrację 3D, długość 300 mm z 15 zębami
piły, wysokość zęba piły: 10 mm, szerokość zęba piły: 20 mm
RCAL-300
2051127
Zestaw akcesoriów Ranger C z zasilaniem 24 V, terminalem zasilania we/wy, przewodem (3 m), soczewką i kątownikiem do zamocowania kamery
Zestaw akcesoriów Ranger C
1014313
