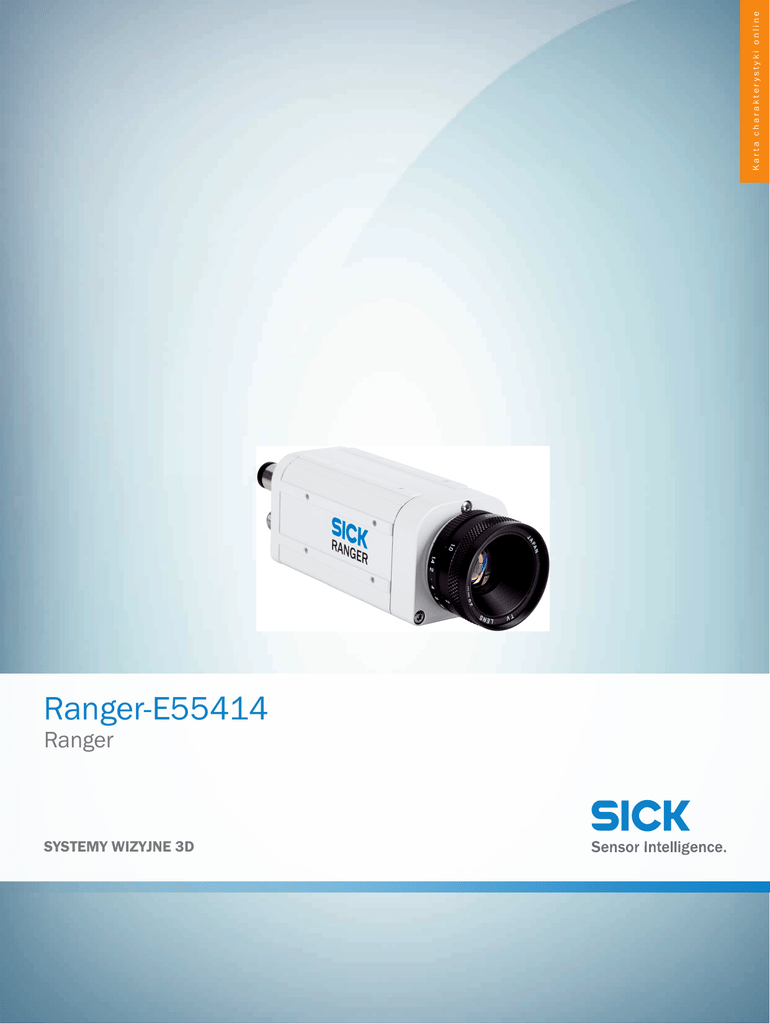

Karta katalogowa

Karta charakterystyki online
Ranger-E55414
Ranger
SYSTEMY WIZYJNE 3D
Ranger-E55414 | Ranger
SYSTEMY WIZYJNE 3D
A
B
C
D
E
F
H
I
J
K
L
M
N
O
P
Q
R
S
T
Informacje do zamówienia
Typ
Nr artykułu
Ranger-E55414
więcej wersji urządzeń i akcesoriów
1040380
www.sick.com/Ranger
Szczegółowe dane techniczne
Cechy
Zadanie
Pozycjonowanie, Inspekcja, Pomiar
Technologia
3D, LineScan, MultiScan
Przykładowe pole widzenia
W zależności od zastosowanego obiektywu
Synchronizacja danych
Na bieżąco, na sygnał enkodera, zewnętrznie sterowana
Kontrole skali szarości
✔
Pomiar światła rozproszonego
✔
Zakres widma
400 nm ... 950 nm
Opis
Ranger E55 – 3D i MultiScan, maks. 35 tys. profili/sekundę. Interfejs Gigabit Ethernet 1536 x
512 pikseli, linia wysokiej rozdzielczości z 3072 pikselami.
Wydajność
Głębia danych
8 bit
Czujnik obrazu
CMOS
Rozdzielczość czujnika
1536 px x 512 px
Częstotliwość skanowania/częstotliwość
odświeżania ekranu
35.000 profili 3D/s
Linie dostępne dla obrazu 3D
0 ... 511
Rozdzielczość profilu 3D
1.536 px
Rozdzielczość rozproszenia światła
1.536 px
Rozmiar piksela
9,5 µm x 9,5 µm
Stopień wykorzystania
60 %
Maksymalna rozdzielczość pionowa 3D
13 bitów 1/16 piksela
Środek optyczny (rząd, kolumna)
(227, 768)
Rozdzielczość linii szarości
1.536 px
Filtr podczerwieni
Bez filtra przepustowego podczerwieni
Rozdzielczość linii szarości Hi-Res
3.072 px
Rozmiar piksela Hi-Res (poz. x pion.)
4,75 µm x 9,5 µm
Współczynnik wypełnienia pikseli Hi-Res
80 %
Interfejsy
Program konfiguracyjny
Ranger Studio
Interfejsy komunikacyjne
Gigabit Ethernet
2
SYSTEMY WIZYJNE | SICK
Karta charakterystyki online | 2017-03-03 12:03:09
Informacje mogą ulec zmianie bez powiadomienia
Ranger-E55414 | Ranger
SYSTEMY WIZYJNE 3D
System operacyjny
Windows XP Pro, Windows 7
Środowisko deweloperskie
C++ (VS 2005/2008/2010) / C
Interfejs do programowania
iCon API
Wejścia cyfrowe
4 x WYSOKI = 10 V ... 28,8 V
Wyjścia cyfrowe
1 x poziom sygnału TTL, 2 x typ B, łącznie < 100 mA
Interfejs dla enkodera
RS-422
Maksymalna częstotliwość enkodera
2 MHz
Wysterowanie zewnętrznego oświetlenia
5 V TTL
Mechanika/elektryka
Przyłącza
Napięcie – we/wy: M12, 8-pinowe, gwint zewnętrzny
M12, gniazdo 8-pinowe (enkoder)
RJ45 (Ethernet)
Materiał, przyłącza
M12: niklowana miedź
Napięcie zasilające
12 V DC ... 24 V DC
Tętnienia resztkowe
< 5 Vss
Pobór mocy
7 W
Pobór prądu
0,8 A
Normy (ROHS)
✔
Stopień ochrony
IP20
Materiał obudowy
Aluminium
Kolor obudowy
Szary, lakierowana proszkowo
Masa
360 g
Wymiary (dł. x szer. x wys.)
125 mm x 52 mm x 52 mm
Obiektywy
C-Mount, 1"
Dane dotyczące otoczenia
Odporność na udary
15 g, 3 x 6 kierunków
Obciążenie przez drgania
5 g, 58 Hz ... 150 Hz
Temperatura otoczenia podczas pracy
0 °C ... +45 °C 1)
Temperatura otoczenia – przechowywanie
–20 °C ... +70 °C 1)
1)
Bez kondensacji.
Klasyfikacje
ECl@ss 5.0
27310205
ECl@ss 5.1.4
27310205
ECl@ss 6.0
27310205
ECl@ss 6.2
27310205
ECl@ss 7.0
27310205
ECl@ss 8.0
27310205
ECl@ss 8.1
27310205
ECl@ss 9.0
27310205
ETIM 5.0
EC001820
ETIM 6.0
EC001820
2017-03-03 12:03:09 | Karta charakterystyki online

Informacje
mogą ulec zmianie bez powiadomienia
SYSTEMY WIZYJNE | SICK
3
Ranger-E55414 | Ranger
SYSTEMY WIZYJNE 3D
UNSPSC 16.0901
43211731
Rysunek wymiarowy (Wymiary w mm)
Rysunek wymiarowy: widok z dołu
5
25 (0.98)
52 (2.05)
M
13.5
M3
19.5
50 (1.97)
(0.53)
A
B
C
D
E
F
7.5(0.3)
(0.77)
① Otwory montażowe M5, 9 mm (2 x)
② Otwory montażowe M3, 3 mm (4 z każdej strony)
M
3
52 (2.05)
20 (0.79)
H
I
J
K
L
M
N
O
P
Q
R
S
T
Rysunek wymiarowy, widok z boku
13.2
(0.52)
16.7
(0.66)
124.8 (4.91)
② Otwory montażowe M3, 3 mm (4 z każdej strony)
Typ przyłącza
4
SYSTEMY WIZYJNE | SICK
Karta charakterystyki online | 2017-03-03 12:03:09
Informacje mogą ulec zmianie bez powiadomienia
Ranger-E55414 | Ranger
SYSTEMY WIZYJNE 3D
Schemat elektryczny
Schemat elektryczny – napięcie we/wy
wht
1
brn
2
grn
3
yel
4
gra
5
pnk
6
blu
7
red
8
Enable
Power
Reserved
Reset
TRA
TRB
GND
Laser trigger (TTL)
Schemat elektryczny, przyłącze enkodera
wht
1
brn
2
grn
3
yel
4
gra
5
pnk
6
blu
7
red
8
In A+
In B+
In B–
In A–
GND
Reserved
Monitor
Reserved
Zalecane akcesoria
więcej wersji urządzeń i akcesoriów
www.sick.com/Ranger
Krótki opis
Typ
Nr artykułu
Skrzynka przyłączeniowa do podłączenia jednego lub dwóch laserów do urządzenia
IVC-2D lub Ranger E/D, możliwość zastosowania również do podłączenia czujnika wyzwalającego do IVC-2D i Ranger E/C; ICT-B opracowano specjalnie z myślą o zastosowaniu modułów laserowych ILP firmy SICK
ICT-B
1028342
Moduł laserowy z obiektywem liniowym (czerwony, 660 nm, 35 mV, z regulowaną ogniskową), przewód podłączeniowy z otwartymi końcami, kąt lasera 30°
Ranger – akcesoria – lasery
6033005
RCAL-300
2051127
Zestaw akcesoriów Ranger E/D
2040857
Oświetlenia
Narzędzia kalibracyjne
Element kalibracyjny umożliwiający łatwą kalibrację 3D, długość 300 mm z 15 zębami
piły, wysokość zęba piły: 10 mm, szerokość zęba piły: 20 mm
Zestawy
Zestaw akcesoriów Ranger E/D z zasilaniem 24 V, terminalem zasilania we/wy, przewodem Y (2 m), przewodem Gigabit Ethernet (5 m), soczewką i kątownikami do zamocowania kamery
2017-03-03 12:03:09 | Karta charakterystyki online

Informacje
mogą ulec zmianie bez powiadomienia
SYSTEMY WIZYJNE | SICK
5
