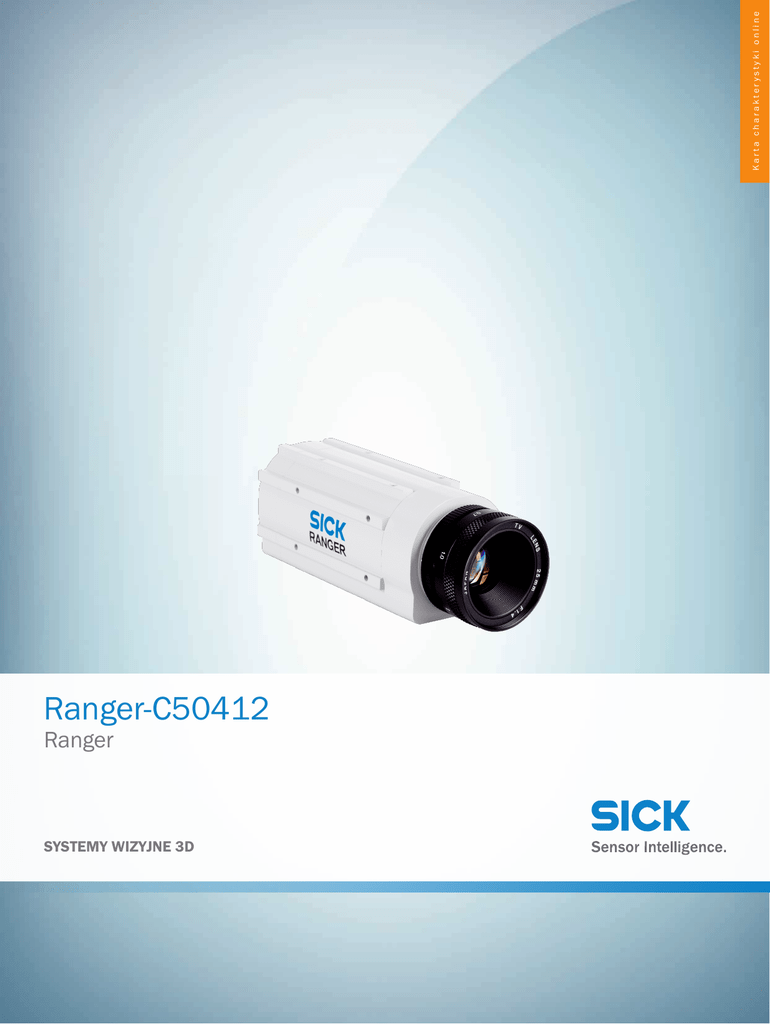

Karta katalogowa

Karta charakterystyki online
Ranger-C50412
Ranger
SYSTEMY WIZYJNE 3D
Ranger-C50412 | Ranger
SYSTEMY WIZYJNE 3D
A
B
C
D
E
F
H
I
J
K
L
M
N
O
P
Q
R
S
T
Informacje do zamówienia
Typ
Nr artykułu
Ranger-C50412
więcej wersji urządzeń i akcesoriów
1014216
www.sick.com/Ranger
Szczegółowe dane techniczne
Cechy
Zadanie
Pozycjonowanie, Inspekcja, Pomiar
Technologia
3D, LineScan, MultiScan
Przykładowe pole widzenia
W zależności od zastosowanego obiektywu
Synchronizacja danych
Na bieżąco, na sygnał enkodera, zewnętrznie sterowana
Kontrole skali szarości
✔
Pomiar światła rozproszonego
✔
Zakres widma
400 nm ... 950 nm
Opis
Ranger C50 – 3D i MultiScan, maks. 30 tys. profili/sekundę. Interfejs CameraLink, 1536 x
512 pikseli.
Wydajność
Głębia danych
8 bit
Czujnik obrazu
CMOS
Rozdzielczość czujnika
1536 px x 512 px
Częstotliwość skanowania/częstotliwość
odświeżania ekranu
30.000 profili 3D/s
Linie dostępne dla obrazu 3D
0 ... 511
Rozdzielczość profilu 3D
1.536 px
Rozdzielczość rozproszenia światła
1.536 px
Rozmiar piksela
9,5 µm x 9,5 µm
Stopień wykorzystania
60 %
Maksymalna rozdzielczość pionowa 3D
13 bitów 1/16 piksela
Środek optyczny (rząd, kolumna)
(227, 768)
Rozdzielczość linii szarości
1.536 px
Filtr podczerwieni
Bez filtra przepustowego podczerwieni
Interfejsy
Program konfiguracyjny
Ranger Studio
Interfejsy komunikacyjne
CameraLink
System operacyjny
Windows XP Pro
Środowisko deweloperskie
C++ (VS 2005/2008/2010) / C
Interfejs do programowania
iCon API
2
SYSTEMY WIZYJNE | SICK
Karta charakterystyki online | 2017-02-17 11:54:29
Informacje mogą ulec zmianie bez powiadomienia
Ranger-C50412 | Ranger
SYSTEMY WIZYJNE 3D
Wejścia cyfrowe
5 x TTL
Wyjścia cyfrowe
1 x TTL
Interfejs dla enkodera
5 V TTL
Maksymalna częstotliwość enkodera
2 MHz
Wysterowanie zewnętrznego oświetlenia
5 V TTL
Mechanika/elektryka
Przyłącza
Lemo, gniazdo 14-pinowe (zasilanie elektryczne, we/wy)
Mini D Ribbon, MDR, gniazdo 26-pinowe (Camera-Link)
Napięcie zasilające
12 V DC ... 24 V DC
Tętnienia resztkowe
< 5 Vss
Pobór mocy
8 W
Pobór prądu
1,25 A
Stopień ochrony
IP 20
Materiał obudowy
Aluminium
Kolor obudowy
Szary, lakierowana proszkowo
Masa
390 g
Wymiary (dł. x szer. x wys.)
109 mm x 50 mm x 50 mm
Obiektywy
C-Mount, 1"
Dane dotyczące otoczenia
Odporność na udary
15 g, 3 x 6 kierunków
Obciążenie przez drgania
5 g, 58 Hz ... 150 Hz
Temperatura otoczenia podczas pracy
+5 °C ... +50 °C 1) 2)
Temperatura otoczenia – przechowywanie
–20 °C ... +70 °C 1)
1)
2)
Bez kondensacji.
Temperatura obudowy kamery.
Klasyfikacje
ECl@ss 5.0
27310205
ECl@ss 5.1.4
27310205
ECl@ss 6.0
27310205
ECl@ss 6.2
27310205
ECl@ss 7.0
27310205
ECl@ss 8.0
27310205
ECl@ss 8.1
27310205
ECl@ss 9.0
27310205
ETIM 5.0
EC001820
ETIM 6.0
EC001820
UNSPSC 16.0901
43211731
2017-02-17 11:54:29 | Karta charakterystyki online

Informacje
mogą ulec zmianie bez powiadomienia
SYSTEMY WIZYJNE | SICK
3
Ranger-C50412 | Ranger
SYSTEMY WIZYJNE 3D
Rysunek wymiarowy (Wymiary w mm)
Rysunek wymiarowy: widok z przodu/z tyłu
50
50
25
25
A
B
C
D
E
F
25
15,5
12,5
Rysunek wymiarowy, widok z boku
108,9
18,5
75
50
H
I
J
K
L
M
N
O
P
Q
R
S
T
24,5
15,5
12,5
25
6
3
11
28
Schemat elektryczny
1
2
3
4
5
6
7
8
9
10
11
12
13
14
4
Reserved
Reserved
In2
In1
In0
In4
In3
Out0
Reserved
Reserved
nReset
Reserved
Gnd
Pwr
SYSTEMY WIZYJNE | SICK
Karta charakterystyki online | 2017-02-17 11:54:29
Informacje mogą ulec zmianie bez powiadomienia
Ranger-C50412 | Ranger
SYSTEMY WIZYJNE 3D
Zalecane akcesoria
więcej wersji urządzeń i akcesoriów
www.sick.com/Ranger
Krótki opis
Typ
Nr artykułu
Skrzynka przyłączeniowa do podłączenia jednego lub dwóch laserów do urządzenia
IVC-2D lub Ranger E/D, możliwość zastosowania również do podłączenia czujnika wyzwalającego do IVC-2D i Ranger E/C; ICT-B opracowano specjalnie z myślą o zastosowaniu modułów laserowych ILP firmy SICK
ICT-B
1028342
Moduł laserowy z obiektywem liniowym (czerwony, 660 nm, 35 mV, z regulowaną ogniskową), przewód podłączeniowy z otwartymi końcami, kąt lasera 30°
Ranger – akcesoria – lasery
6033005
Element kalibracyjny umożliwiający łatwą kalibrację 3D, długość 300 mm z 15 zębami
piły, wysokość zęba piły: 10 mm, szerokość zęba piły: 20 mm
RCAL-300
2051127
Zestaw akcesoriów Ranger C z zasilaniem 24 V, terminalem zasilania we/wy, przewodem (3 m), soczewką i kątownikiem do zamocowania kamery
Zestaw akcesoriów Ranger C
1014313
Oświetlenia
Narzędzia kalibracyjne
Zestawy
2017-02-17 11:54:29 | Karta charakterystyki online

Informacje
mogą ulec zmianie bez powiadomienia
SYSTEMY WIZYJNE | SICK
5
