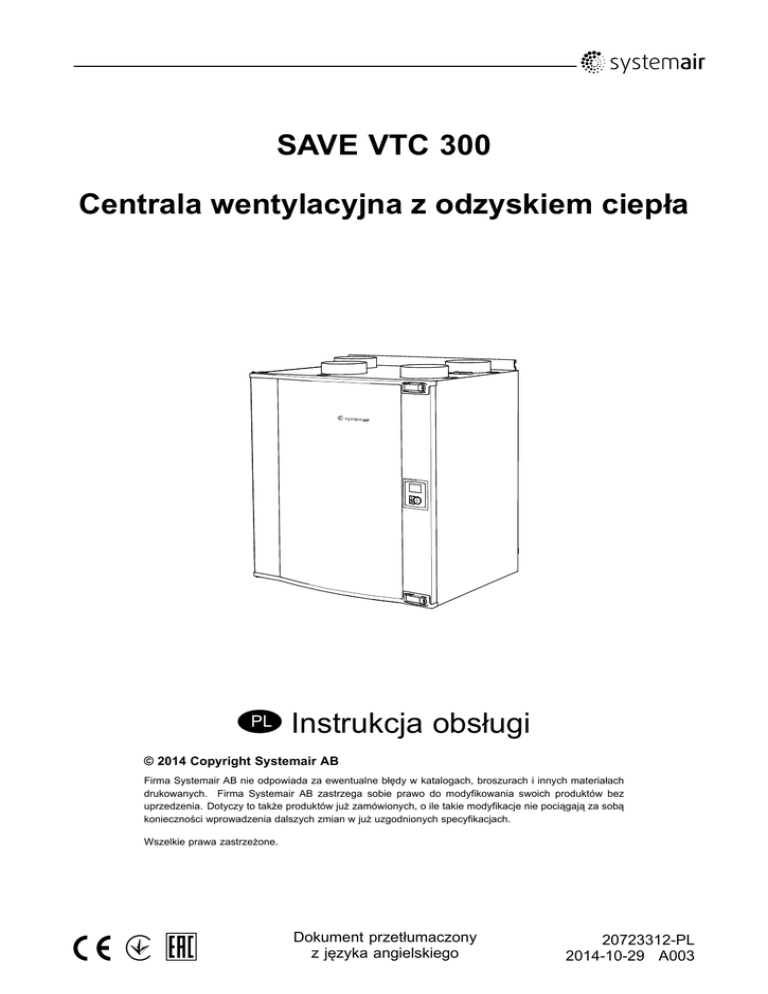

VTC_300_User_manual_20723312_PL_A003 (803

SAVE VTC 300
Centrala wentylacyjna z odzyskiem ciepła
PL
Instrukcja obsługi
© 2014 Copyright Systemair AB
Firma Systemair AB nie odpowiada za ewentualne błędy w katalogach, broszurach i innych materiałach
drukowanych. Firma Systemair AB zastrzega sobie prawo do modyfikowania swoich produktów bez
uprzedzenia. Dotyczy to także produktów już zamówionych, o ile takie modyfikacje nie pociągają za sobą
konieczności wprowadzenia dalszych zmian w już uzgodnionych specyfikacjach.
Wszelkie prawa zastrzeżone.
Dokument przetłumaczony
z języka angielskiego
20723312-PL
2014-10-29 A003
Spis treści
1 Ostrzeżenia ............................................................................................................................... 1
2 Wprowadzenie........................................................................................................................... 2
3 Konfiguracja .............................................................................................................................. 3
3.1 Panel sterowania.............................................................................................................. 3
3.1.1 Symbole na wyświetlaczu ........................................................................................ 4
3.2 Ustawianie temperatury .................................................................................................... 5
3.3 Ręczna regulacja przepływu powietrza .............................................................................. 5
3.4 Programowanie harmonogramu tygodniowego ................................................................... 6
3.5 Manualny i automatyczny tryb letni .................................................................................... 7
4 Obsługa .................................................................................................................................... 7
4.1 Ostrzeżenia ..................................................................................................................... 7
4.2 Wymiana filtrów powietrza zewnętrznego/wywiewanego ..................................................... 8
4.2.1 Resetowanie czasu filtrów ....................................................................................... 8
4.3 Sprawdzanie wymiennika ciepła ........................................................................................ 9
4.4 Czyszczenie wentylatorów ................................................................................................ 9
4.5 Demontaż drzwi inspekcyjnych..........................................................................................10
5 Konserwacja systemu kanałów ...................................................................................................12
5.1 Czyszczenie anemostatów oraz kratek nawiewnych i wyciągowych .....................................12
5.2 Sprawdzanie czerpni powietrza .........................................................................................13
5.3 Kontrola wyrzutni powietrza (jeśli występuje) ......................................................................13
5.4 Kontrola i czyszczenie systemu kanałów............................................................................13
6 Rozwiązywanie problemów.........................................................................................................14
6.1 Lista alarmów...................................................................................................................14
6.2 Tabliczka znamionowa ......................................................................................................16
1 Ostrzeżenia
Poniższe ostrzeżenia zostały umieszczone w dalszej części dokumentu.
Zagrożenie
• Przed przystąpieniem do prac konserwacyjnych lub elektrycznych należy upewnić się, że urządzenie
zostało odłączone od zasilania sieciowego!
• Wszystkie podłączenia elektryczne i prace konserwacyjne muszą zostać wykonane przez personel
posiadający stosowną wiedzę oraz niezbędne uprawnienia, wymagane w świetle obowiązującego
prawa i przepisów.
Ostrzeżenie
• System powinien działać w sposób nieprzerwany i należy go wyłączać tylko w celu
konserwacji/serwisowania.
• Montaż centrali i kompletnego systemu wentylacji musi zostać wykonany przez personel posiadający
stosowną wiedzę oraz niezbędne uprawnienia, wymagane w świetle obowiązującego prawa
i przepisów.
• Uwaga na ostre krawędzie blach i obudowy podczas montażu i konserwacji. Nosić rękawice
ochronne.
• Pomimo odłączenia zasilania nadal występuje ryzyko obrażeń ze strony wirujących elementów, które
nie zdążyły się jeszcze zatrzymać.
• Przed uruchomieniem centrali należy upewnić się, że zamontowano w niej filtry.
• Produkt powinien być obsługiwany przez lub pod nadzorem osoby dysponującej odpowiednią
wiedzą fachową.
Ostrożnie
• Nie podłączać suszarek bębnowych do systemu wentylacji.
• Połączenia/zakończenia kanałów powinny być przykryte podczas przechowywania i montażu.
Instrukcja obsługi
SAVE VTC 300
20723312
1
Systemair AB
2 Wprowadzenie
SAVE VTC 300 to centrala wentylacyjna z odzyskiem ciepła, wyposażona w przeciwprądowy płytowy
wymiennik ciepła. Występują dwa modele: prawy (R) i lewy (L) (rysunek 1). Poszczególne modele można
odróżnić po panelu sterowania, który w centrali w wykonaniu prawym (R) znajduje się po prawej, a w
wykonaniu lewym (L) po lewej stronie.
Niniejsza instrukcja zawiera podstawowe informacje na temat obsługi i konserwacji centrali oraz systemu,
do którego jest podłączona.
C
D
B
A
A
R
B
D
C
L
Rys. 1 Modele w wykonaniu prawym i lewym
Tabela 1: Opis symboli
Symbol
Opis
A
Powietrze
nawiewane
B
Powietrze
wywiewane
C
Powietrze
zewnętrzne
D
Powietrze
wyciągane
Instrukcja obsługi
SAVE VTC 300
20723312
2
Systemair AB
3 Konfiguracja
3.1 Panel sterowania
Podłączyć centralę do sieci elektrycznej, wykorzystując dołączoną wtyczkę i sprawdzić, czy uruchamia
się prawidłowo.
Panel sterowania służy do wprowadzania wymaganych ustawień.
Zewnętrzny panel sterowania można podłączyć na wierzchu urządzenia.
Poniższy rysunek przedstawia panel sterowania wraz z krótkim opisem.
1
3
2
4
Rys. 2 Panel sterowania
Poz.
Opis
Objaśnienie
1
Wyświetlacz
Wyświetla symbole, menu i nastawy
2
Pokrętło WYBÓR
Obroty w lewo lub w prawo pozwalają poruszać się po
listach menu lub zmieniać nastawy i wartości
3
Przycisk POTWIERDŹ
Naciśnięcie przycisku zatwierdza wybrane opcje lub
nastawy menu
4
Przycisk WSTECZ
Naciśnięcie przycisku powoduje powrót do poprzedniego
menu oraz anulowanie zapoczątkowanej zmiany
parametru i przywrócenie oryginalnej wartości
Instrukcja obsługi
SAVE VTC 300
20723312
3
Systemair AB
3.1.1 Symbole na wyświetlaczu
Symbol
Opis
Objaśnienie
Temp.
Przedstawia aktualną nastawę temperatury nawiewu (od
całkowicie pustego symbolu po całkowicie wypełniony).
Obrócić pokrętłem WYBÓR, aby wybrać temperaturę.
19 °C
Te m p
Nacisnąć przycisk POTWIERDŹ, aby zapisać
ustawienie.
Przepływ
powietrza
Przedstawia aktualny przepływ powietrza. Przepływ
powietrza można ustawiać ręcznie w 5-stopniowej skali:
Wył., Nis., Nom., Wys. i Auto.
Obrócić pokrętłem WYBÓR, aby wybrać przepływ
powietrza.
Airflow
Nacisnąć przycisk POTWIERDŹ, aby zapisać
ustawienie.
A. Wentylacja wył.1
B. Niskie obroty wentylatora: Stosowane w przypadku
opuszczania budynku na dłuższy czas
C. Nominalne obroty wentylatora: Wymagana wymiana
powietrza w normalnych warunkach.
D. Maksymalne obroty wentylatora: Możliwość
zwiększenia przepływu powietrza, jeśli konieczne.
E. Po włączeniu kontroli zapotrzebowania, wentylatory
powinny przełączyć się w „tryb auto” i pracować
zgodnie z wstępnymi nastawami kontroli
zapotrzebowania.
Serwis
Nacisnąć przycisk POTWIERDŹ, aby przejść do menu
serwisowego.
Alarm
Nacisnąć przycisk POTWIERDŹ, aby przejść do listy
alarmów.
Service
Alarm
1.
Wentylator można wyłączyć, aktywując opcję Manl. STOP went. Patrz opis funkcji w menu serwisowym.
Ostrzeżenie
W standardowych gospodarstwach domowych nie zaleca się aktywacji opcji Manl. STOP went.
(wyłączenia wentylatorów).W razie aktywacji opcji Manl. STOP went., centrala powinna zostać
wyposażona w przepustnice kanałów wywiewanego i świeżego powietrza, aby uniknąć zimnych
przeciągów i ryzyka kondensacji po zatrzymaniu urządzenia.
Instrukcja obsługi
SAVE VTC 300
20723312
4
Systemair AB
3.2 Ustawianie temperatury
Temperaturę nawiewu ustawia się ręcznie w stopniach co 1 K w oknie głównego menu, wybierając symbol
temperatury.
Jeśli zainstalowano elektryczną nagrzewnicę dogrzewającą, dostępne ustawienia temperatury to:
12-22°C. Ustawienia dla zainstalowanej nagrzewnicy wodnej to: 12-40°C.
Jeśli nagrzewnica dogrzewająca zostanie wyłączona, dostępne ustawienia temperatury to:
15-19°C. Wartość domyślna: 15,0°C.
Każdy stopień temperatury jest przedstawiony przez zwiększające się wypełnienie symbolu temperatury, a
temperatura jest podawana na wyświetlaczu
19 °C
Te m p
Niepełny symbol temperatury aktywuje manualny tryb letni. Patrz rozdział 3.5
3.3 Ręczna regulacja przepływu powietrza
W każdej chwili można ustawić przepływ powietrza ręcznie w oknie głównego menu. Wybierając symbol
wentylatora i potwierdzając wybór można zwiększać lub zmniejszać przepływ powietrza w 5-stopniowej
skali: Wył., Nis., Nom., Wys. i Auto.
W ten sposób można zastąpić zaprogramowany harmonogram tygodniowy urządzenia do zakończenia
bieżącego okresu w programie tygodniowym (rozdział 3.4).
Airflow
Ostrzeżenie
W standardowych gospodarstwach domowych nie zaleca się aktywacji opcji Manl. STOP went.
(wyłączenia wentylatorów).W razie aktywacji opcji Manl. STOP went., centrala powinna zostać
wyposażona w przepustnice kanałów wywiewanego i świeżego powietrza, aby uniknąć zimnych
przeciągów i ryzyka kondensacji po zatrzymaniu urządzenia.
Wentylator można wyłączyć, aktywując opcję Manl. STOP went. Patrz Instrukcja montażu i
serwisowania, rozdział Przegląd menu serwisowego: Manl. STOP went..
Instrukcja obsługi
SAVE VTC 300
20723312
5
Systemair AB
3.4 Programowanie harmonogramu tygodniowego
Ustawić harmonogram tygodniowy zgodnie z poniższą procedurą:
1. Przejść do menu serwisowego, używając
pokrętła WYBÓR.
Service
2. Wyświetlić poziom serwisowy, wpisując hasło
(domyślnie 1111). Ustawić poszczególne cyfry za
pomocą pokrętła WYBÓR, naciskając po każdej z
nich przycisk POTWIERDŹ oraz wybrać „NIE”, aby
system nie został zablokowany.
Hasło
Hasło XXXX
Blokada TAK/NIE
3. Przejść do: Prog.
Serwis
Prog. tyg.
tyg.
4. Ponownie wybrać Prog.
Prog.
tyg.
tyg.
Przepływ pow.
5. Ustawić dzień tygodnia i czas, przez który
centrala ma być w trybie Poz. WŁ. Można
zaprogramować dwa okresy dla każdego dnia.
Przez pozostały czas centrala będzie w trybie Poz.
WYŁ.
Prog.
6. Powrócić do poprzedniego okna dialogowego,
naciskając przycisk WSTECZ, po czym przejść do
Przepływ pow.
Prog.
tyg.
Dzień:
PN
Okr1: 07:00 16:00
Okr2: 00:00 00:00
tyg.
Przepływ pow.
7. Ustawić żądane obroty wentylatorów w trybie
Poz. WŁ., wybierając spośród opcji Nis., Nom.,
Wys. lub Auto.
Przepływ pow.
Poz.
Poz.
Ustawić żądane obroty wentylatorów w trybie Poz.
WYŁ., wybierając spośród opcji WYŁ., Nis., Nom.
lub Wys.
wł.: Nis./Nom./Wys./Auto
wył.: Wył./Nis./Nom./Wys.
Uwaga!
Jeśli zainstalowano i włączono elektryczną
nagrzewnicę dogrzewającą, a centrala zostanie
wyłączona na przednim panelu, na przykład
wybierając WYŁ. Kiedy centrala jest na poziomie
WYŁ. w programie tygodniowym, wentylatory będą
kontynuować pracę przez 3 minuty, aby zapobiec
załączeniu przez nagrzewnicę czujnika termostatu
przegrzania, po czym zatrzymają się.
8. Powrócić do okna menu głównego, naciskając
przycisk WSTECZ
Instrukcja obsługi
SAVE VTC 300
20723312
6
Systemair AB
3.5 Manualny i automatyczny tryb letni
Manualny tryb letni występuje, kiedy nie zostanie wybrany żadne ustawienie temperatury. Symbol
temperatury w menu głównym będzie całkowicie pusty.
off
Te m p
Jeśli elektryczna nagrzewnica dogrzewająca jest włączona, w manualnym trybie letnim wyłączy się. Jeśli
temperatura nawiewu wynosi +5°C lub mniej, po dwóch minutach manualny tryb letni automatycznie
przełączy się na poziom 1 (nastawa 12°C).
Jeśli zainstalowano i włączono nagrzewnicę wodną, manualny tryb letni automatycznie przełączy się na
poziom 1 (nastawa 12°C), jeśli temperatura na zewnątrz lub temperatura nawiewu wynosi +5°C lub mniej.
Centrala będzie automatycznie przełączać się między trybem zimowym z odzyskiem ciepła i trybem
letnim bez odzysku ciepła.
4 Obsługa
Konserwację centrali SAVE VTC 300 należy standardowo przeprowadzać 3-4 razy w roku. Poza ogólnym
czyszczeniem należy mieć na uwadze następujące względy:
4.1 Ostrzeżenia
Zagrożenie
• Przed przystąpieniem do prac konserwacyjnych lub elektrycznych należy upewnić się, że urządzenie
zostało odłączone od zasilania sieciowego!
• Wszystkie podłączenia elektryczne i prace konserwacyjne muszą zostać wykonane przez personel
posiadający stosowną wiedzę oraz niezbędne uprawnienia, wymagane w świetle obowiązującego
prawa i przepisów.
Ostrzeżenie
• System powinien działać w sposób nieprzerwany i należy go wyłączać tylko w celu
konserwacji/serwisowania
• Pomimo odłączenia zasilania nadal występuje ryzyko obrażeń ze strony wirujących elementów,
które nie zdążyły się jeszcze zatrzymać
• Uwaga na ostre krawędzie blach i obudowy podczas konserwacji. Nosić rękawice ochronne
• Przed uruchomieniem systemu upewnić się, że zamontowano w nim odpowiednie filtry
• Produkt powinien być obsługiwany przez lub pod nadzorem osoby dysponującej odpowiednią
wiedzą fachową.
Instrukcja obsługi
SAVE VTC 300
20723312
7
Systemair AB
4.2 Wymiana filtrów powietrza
zewnętrznego/wywiewanego
Filtrów nie czyści się i w razie potrzeby należy je wymienić na nowe. Zazwyczaj robi się to 1–2 razy w
roku, w zależności od stopnia zanieczyszczenia powietrza w miejscu instalacji.
Czas wymiany filtrów jest sygnalizowany przez alarm na wyświetlaczu panelu sterowania. W takim
przypadku należy:
1. Wymienić filtry zgodnie z poniższym rysunkiem (rysunek 3).
2. Zresetować czas filtrów zgodnie z poniższym opisem (rozdział 4.2.1). W zależności od stanu filtra, jego
czas pracy może wymagać zmiany.
Rys. 3 Wymiana filtrów
4.2.1 Resetowanie czasu filtrów
1. Przejść do menu serwisowego, używając
pokrętła wyboru.
Service
2. Wyświetlić poziom serwisowy, wpisując hasło.
Serwis
—>Hasło
Blokada TAK/NIE
Ustawić poszczególne cyfry za pomocą pokrętła
WYBÓR, naciskając po każdej z nich przycisk
POTWIERDŹ oraz wybrać „NIE”, aby system nie
został zablokowany.
3. Przejść do: Okres filtra, nacisnąć przycisk
POTWIERDŹ.
Okres filtra
Czas do wymiany:
Wybrać: Reset: TAK za pomocą pokrętła
WYBÓR, po czym nacisnąć przycisk POTWIERDŹ.
W razie potrzeby zmienić Czas do wymiany
X miesięcy na inny czas za pomocą pokrętła
WYBÓR, po czym nacisnąć przycisk POTWIERDŹ.
6/9/12/15 miesięcy
Reset NIE/TAK
Naciskać przycisk WSTECZ, aż zostanie
wyświetlone menu główne.
Instrukcja obsługi
SAVE VTC 300
20723312
8
Systemair AB
4.3 Sprawdzanie wymiennika ciepła
Pomimo przeprowadzania wymaganej konserwacji (rozdział 4.2), w bloku wymiennika będzie gromadził
się kurz. Dlatego, w celu utrzymania wysokiej wydajności, bezwzględnie należy okresowo wyjmować blok
wymiennika z centrali i czyścić, zgodnie z poniższym rysunkiem (rysunek 4). Wymiennik ciepła można
czyścić co 3 lata.
2
1
Rys. 4 Wyjmowanie i czyszczenie wymiennika ciepła
4.4 Czyszczenie wentylatorów
Pomimo przeprowadzania wymaganej konserwacji, takiej jak wymiana filtrów, kurz i tłuszcz mogą
stopniowo osadzać się wewnątrz wentylatorów. Spowoduje to spadek wydajności.
Wentylatory można czyścić zgodnie z poniższą procedurą.
1
Odłączyć centralę od zasilania, wyciągając
wtyczkę z gniazda
2
Zdjąć pokrywy
Instrukcja obsługi
SAVE VTC 300
20723312
9
Systemair AB
3
Odłączyć szybkozłącza
4
Odkręcić uchwyt mocujący i ostrożnie wyjąć
wentylator
5
Wyczyścić szmatką lub miękką szczotką. Nie
używać wody. Uporczywe zabrudzenia można
usunąć benzyną lakową. Przed ponownym
montażem odłożyć do wyschnięcia.
4.5 Demontaż drzwi inspekcyjnych
Jeśli centrala jest zainstalowana w ciasnej przestrzeni, przeprowadzenie czyszczenia i konserwacji może
wymagać demontażu drzwi inspekcyjnych. Drzwi demontuje się zgodnie z poniższą procedurą.
1
Odłączyć centralę od zasilania, wyciągając
wtyczkę z gniazda.
2
Zdjąć pokrywę silnika przepustnicy obejściowej.
Instrukcja obsługi
SAVE VTC 300
20723312
10
Systemair AB
3
Odłączyć wtyczkę modułową z gniazda
modułowego za pokrywą przepustnicy obejściowej.
4
Odkręcić drzwi od zawiasów.
Instrukcja obsługi
SAVE VTC 300
20723312
11
Systemair AB
5 Konserwacja systemu kanałów
5.1 Czyszczenie anemostatów oraz kratek nawiewnych
i wyciągowych
System kanałów oraz anemostaty/kratki nawiewne i wyciągowe dostarczają świeże powietrze do
pomieszczeń i usuwają z nich powietrze zużyte. Anemostaty oraz kratki nawiewne i wyciągowe są
zamontowane w sufitach/ścianach w sypialni, salonie, łazienkach, pralniach, toaletach itp. W razie
potrzeby należy je zdemontować i umyć w ciepłym wodnym roztworze detergentów (anemostatów/kratek
nawiewnych i wyciągowych nie wolno wymieniać). Należy je czyścić odpowiednio do potrzeb.
Rys. 5 Anemostaty i kratki nawiewne i wyciągowe
Instrukcja obsługi
SAVE VTC 300
20723312
12
Systemair AB
5.2 Sprawdzanie czerpni powietrza
Liście i zanieczyszczenia mogą blokować kratkę wlotową powietrza, zmniejszając wydajność centrali.
Dlatego należy ją sprawdzać i w razie potrzeby czyścić. Zaleca się robić to co najmniej dwa razy w roku.
Rys. 6 Kratka czerpni powietrza
5.3 Kontrola wyrzutni powietrza (jeśli występuje)
Wyrzutnię powietrza (jeśli występuje) podłączoną do kanału wyciągowego należy sprawdzać co najmniej
dwa razy w roku i w razie potrzeby czyścić.
5.4 Kontrola i czyszczenie systemu kanałów
Pomimo przeprowadzania wymaganej konserwacji, takiej jak wymiana filtrów, kurz i tłuszcz nadal mogą
osadzać się w systemie kanałów. Spowoduje to spadek wydajności instalacji.
Dlatego w razie potrzeby kanały należy czyścić lub wymieniać. Kanały stalowe można czyścić,
przeciągając szczotkę zmoczoną w ciepłym wodnym roztworze detergentów przez otwory
anemostatów/kratek nawiewnych i wyciągowych lub specjalne klapy rewizyjne w systemie kanałów
(jeśli występują).
Zaleca się robić to co 5 lat i zazwyczaj zleca się to autoryzowanym, specjalizującym się w tym firmom.
Rys. 7 Czyszczenie systemu kanałów
Instrukcja obsługi
SAVE VTC 300
20723312
13
Systemair AB
6 Rozwiązywanie problemów
6.1 Lista alarmów
Błąd jest sygnalizowany za pomocą tekstu i trójkąta ostrzegawczego na wyświetlaczu. Zaznaczyć trójkąt
ostrzegawczy pokrętłem wyboru i nacisnąć 2 razy, aby potwierdzić.
Alarm
Objaśnienie
Wykonać
Went.
Wskazuje błąd wentylatora nawiewnego
lub wyciągowego.
Na panelu sterowania zostaje wyświetlony
alarm.
Skontaktować się z firmą montażową lub
miejscem zakupu.
EMT/Zamr.
Wskazuje załączenie termostatu
przegrzania (w przypadku zainstalowania
elektrycznej nagrzewnicy dogrzewającej)
lub ochrony przeciwzamrożeniowej (w
przypadku zainstalowania nagrzewnicy lub
chłodnicy wodnej).
Uruchomiony alarm ochrony
przeciwzamrożeniowej powoduje:
• Zatrzymanie obu wentylatorów.
• Zamknięcie przepustnic powietrza
zewnętrznego i wywiewanego.
• Całkowite otwarcie zaworu wody (do
siłownika zostaje wysłany sygnał 10 V).
Centrala uruchomi się ponownie, kiedy
temperatura wody osiągnie wartość +5K
powyżej zadanej temperatury ochrony
przeciwzamrożeniowej.
Załączenie termostatu przegrzania
powoduje wyświetlenie alarmu na panelu
sterowania.
Zresetować, naciskając czerwony przycisk
z przodu nagrzewnicy.
Jeśli problem będzie się powtarzał, należy
skontaktować się z firmą montażową lub
miejscem zakupu.
PRZP
Wskazuje usterkę w przepustnicy
obejściowej.
Na panelu sterowania zostaje wyświetlony
alarm
Centrala nie będzie w stanie wykorzystać
przepustnicy obejściowej do odszraniania,
tzn. w razie zainstalowania i włączenia
nagrzewnicy dogrzewającej odszranianie
zostanie wyłączone.
Skontaktować się z firmą montażową lub
miejscem zakupu
Błąd Pb
Błąd połączenia z kartą przekaźnika
elektrycznej nagrzewnicy dogrzewającej
(jeśli jest zainstalowana i włączona).
Na panelu sterowania zostaje wyświetlony
alarm.
Nagrzewnica nie zostanie włączona.
Skontaktować się z firmą montażową lub
miejscem zakupu.
Instrukcja obsługi
SAVE VTC 300
20723312
14
Systemair AB
Alarm
Objaśnienie
Wykonać
Temp.
Usterka jednego lub kilku czujników
temperatury.
Na panelu sterowania zostaje wyświetlony
alarm.
Skontaktować się z firmą montażową lub
miejscem zakupu.
Filtr
Na panelu sterowania zostaje wyświetlony
alarm.
Nadszedł czas na wymianę filtra.
Wymienić filtr zgodnie ze wskazówkami
(rozdział 4.2 i rozdział 4.2.1).
Instrukcja obsługi
SAVE VTC 300
20723312
15
Systemair AB
6.2 Tabliczka znamionowa
Przed wykonaniem telefonu do serwisu należy przepisać numer specyfikacji i datę produkcji z tabliczki
znamionowej, która znajduje się na boku centrali, obok połączeń zewnętrznych.
Rys. 8 Tabliczka znamionowa
Poz.
Opis
1
Kod produktu (specyfikacja produktu)
2
Numer produktu
3
Numer zamówienia produkcyjnego
4
Numer seryjny
5
Data produkcji (RR.MM.DD)
Instrukcja obsługi
SAVE VTC 300
20723312
16
Systemair AB
Instrukcja obsługi
SAVE VTC 300
20723312
17
Systemair AB
lastpage
Firma Systemair AB zastrzega sobie prawo do wprowadzania zmian i modyfikacji
treści niniejszej instrukcji bez uprzedzenia.
SE-739 30 Skinnskatteberg, Sweden
Phone +46 222 440 00
Fax +46 222 440 99
www.systemair.com
20723312
