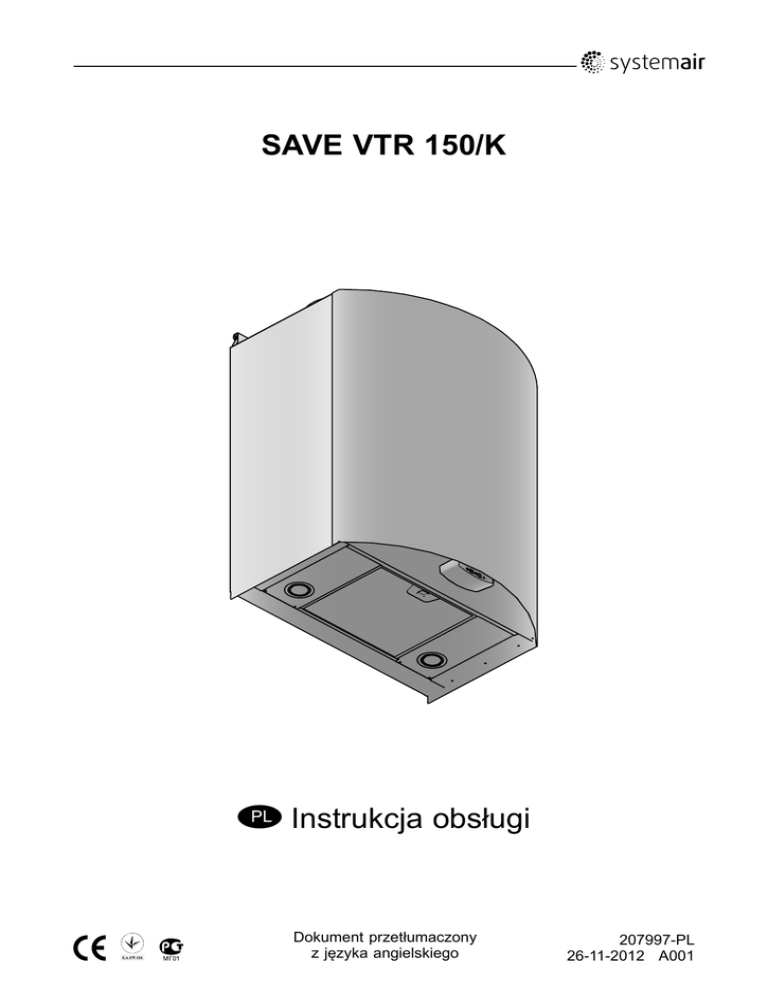

Instrukcja obsługi SAVE_VTR150

SAVE VTR 150/K
0
0
PL
0
0
0
0
Instrukcja obsługi
Dokument przetłumaczony
z języka angielskiego
207997-PL
26-11-2012 A001
Oryginalna instrukcja została przygotowana w języku
angielskim. Wersje w innych językach są tłumaczeniem
oryginalnej instrukcji.
(Dyrektywa 2006/42/WE)
© 2012 Copyright Systemair AB
Firma Systemair AB nie odpowiada za ewentualne błędy w katalogach, broszurach
i innych materiałach drukowanych. Firma Systemair AB zastrzega sobie prawo do
modyfikowania swoich produktów bez uprzedzenia. Dotyczy to także produktów
już zamówionych, o ile takie modyfikacje nie pociągają za sobą konieczności
wprowadzenia dalszych zmian w już uzgodnionych specyfikacjach.
Wszystkie znaki towarowe w niniejszej publikacji są własnością firmy Systemair AB.
Wszelkie prawa zastrzeżone.
Spis treści
1 Ostrzeżenia ............................................................................................................................... 1
2 Wprowadzenie........................................................................................................................... 1
3 Okap kuchenny.......................................................................................................................... 2
4 Panel sterowania ....................................................................................................................... 2
4.1 Symbole na wyświetlaczu ................................................................................................. 3
5 Konfiguracja .............................................................................................................................. 4
5.1 Kreator rozruchu .............................................................................................................. 4
5.1.1 Procedura .............................................................................................................. 4
5.1.2 Wykonać reset fabryczny......................................................................................... 5
5.2 Ustawienia temperatury .................................................................................................... 5
5.3 Ręczna regulacja obrotów wentylatorów ............................................................................ 6
5.4 Programowanie harmonogramu tygodniowego ................................................................... 6
5.5 Manualny i automatyczny tryb letni .................................................................................... 7
6 Konserwacja okapu kuchennego................................................................................................. 7
6.1 Czyszczenie okapu kuchennego ....................................................................................... 7
6.2 Wymiana żarówek halogenowych ...................................................................................... 8
7 Konserwacja centrali .................................................................................................................. 8
7.1 Ostrzeżenia ..................................................................................................................... 9
7.2 Demontaż/montaż zewnętrznego frontu ............................................................................. 9
7.3 Demontaż/montaż wewnętrznego frontu ............................................................................ 9
7.4 Wymiana filtrów................................................................................................................10
7.5 Resetowanie czasu filtrów.................................................................................................11
7.6 Kontrola i czyszczenie wymiennika ciepła ..........................................................................11
7.7 Czyszczenie wentylatorów ................................................................................................12
8 Konserwacja systemu kanałów ...................................................................................................13
8.1 Czyszczenie anemostatów oraz kratek nawiewnych i wyciągowych .....................................13
8.2 Sprawdzanie czerpni powietrza .........................................................................................13
8.3 Kontrola wyrzutni powietrza (jeśli występuje) ......................................................................13
8.4 Kontrola i czyszczenie systemu kanałów............................................................................13
9 Rozwiązywanie problemów.........................................................................................................14
9.1 Lista alarmów...................................................................................................................15
1 Ostrzeżenia
Poniższe ostrzeżenia zostały umieszczone w dalszej części dokumentu.
Zagrożenie
• Przed przystąpieniem do prac konserwacyjnych lub elektrycznych należy upewnić się, że urządzenie
zostało odłączone od zasilania sieciowego!
• Wszystkie podłączenia elektryczne i prace konserwacyjne muszą zostać wykonane przez personel
posiadający stosowną wiedzę oraz niezbędne uprawnienia, wymagane w świetle obowiązującego
prawa i przepisów.
Ostrzeżenie
• System powinien działać w sposób nieprzerwany i należy go wyłączać tylko w celu konserwacji/
serwisowania.
• Montaż centrali i kompletnego systemu wentylacji musi zostać wykonany przez personel posiadający
stosowną wiedzę oraz niezbędne uprawnienia, wymagane w świetle obowiązującego prawa
i przepisów.
• Uwaga na ostre krawędzie blach i obudowy podczas montażu i konserwacji. Nosić rękawice
ochronne.
• Pomimo odłączenia zasilania nadal występuje ryzyko obrażeń ze strony wirujących elementów, które
nie zdążyły się jeszcze zatrzymać.
• Przed uruchomieniem centrali należy upewnić się, że zamontowano w niej filtry.
• Produkt powinien być obsługiwany przez lub pod nadzorem osoby dysponującej odpowiednią
wiedzą fachową.
Ostrożnie
• Nie podłączać suszarek bębnowych do systemu wentylacji.
• Połączenia/zakończenia kanałów powinny być przykryte podczas przechowywania i montażu.
2 Wprowadzenie
SAVE VTR150 to centrala wentylacyjna z odzyskiem ciepła, wyposażona we wbudowany obrotowy
wysokowydajny wymiennik ciepła i okap kuchenny. Model SAVE VTR 150/K jest przeznaczony do
mniejszych mieszkań lub domów. Urządzenie dostarcza filtrowane powietrze z zewnątrz do pomieszczeń
mieszkalnych i wyciąga powietrze z łazienek, kuchni, pralni i toalet.
Występują dwa modele: prawy (R) i lewy (L). Obydwa modele występują z nagrzewnicą dogrzewającą
o mocy 1 000 W lub 500 W. Poszczególne modele można odróżnić po rozmieszczeniu komponentów
wewnętrznych. Niniejsza instrukcja zawiera podstawowe informacje na temat obsługi i konserwacji centrali
w wykonaniu lewym (L) oraz systemu, do którego jest podłączona.
Uwaga!
Niniejszy dokument zawiera opis centrali w wykonaniu lewym (L). Wnętrze modelu w wykonaniu prawym
(R) jest odbiciem lustrzanym.
Instrukcja obsługi
SAVE VTR 150/K
207997
1
Systemair AB
3 Okap kuchenny
Zagrożenie
• NIE flambirować pod włączonym okapem kuchennym.
• W czasie używania okapu kuchennego należy zapewnić odpowiedni dopływ powietrza do
pomieszczenia
Nacisnąć przycisk A, aby włączyć oświetlenie.
Nacisnąć przycisk B jeden raz, aby otworzyć przepustnicę wentylacji podczas gotowania. Wskaźnik LED
(C) świeci ciągłym światłem.
Ponownie nacisnąć przycisk B, aby wymusić wentylację. Wskaźnik LED miga.
Nacisnąć przycisk B po raz trzeci, aby zamknąć przepustnicę wentylacji. Wentylator powraca do prędkości
nominalnej, a wskaźnik LED gaśnie.
Przepustnica zamyka się automatycznie po 60 minutach, o ile nie zostanie zamknięta ręcznie.
W trybie „Wył.” okap kuchenny w ogóle nie wyciąga powietrza. Powietrze wyciągane z kuchni wymaga
oddzielnego zaworu powietrznego.
A
B C
Rys. 1 Panel przedni okapu kuchennego
Wskazówka: Nieco przed i po zakończeniu gotowania przepustnica powinna być otwarta, aby zapobiec
rozejściu się dymu po pomieszczeniu.
4 Panel sterowania
Poniższy rysunek przedstawia panel sterowania wraz z krótkim opisem
1
3
2
4
Rys. 2 Panel sterowania z wyświetlaczem
Instrukcja obsługi
SAVE VTR 150/K
207997
2
Systemair AB
Poz.
Opis
Objaśnienie
1
Wyświetlacz
Wyświetla symbole, menu i ustawienia
2
Pokrętło wyboru
Obracając pokrętłem w lewo lub w prawo można
poruszać się po listach menu lub zmieniać ustawienia i
wartości
3
Przycisk Zatwierdź
Naciśnięcie przycisku zatwierdza wybrane opcje lub
ustawienia menu
4
Przycisk Wstecz
Naciśnięcie przycisku powoduje powrót do poprzedniego
menu oraz anulowanie zapoczątkowanej zmiany
parametru i przywrócenie oryginalnej wartości.
4.1 Symbole na wyświetlaczu
Symbol
Opis
Objaśnienie
Temp.
Przedstawia aktualnie ustawioną temperaturę. Nastawę
temperatury ustawia się w 6-stopniowej skali (od
całkowicie pustego symbolu po całkowicie wypełniony) i
można ją zmieniać ręcznie, obracając pokrętło wyboru.
Ustawienie potwierdza się przyciskiem „Zatwierdź”
Pręd. went.
Przedstawia aktualne obroty wentylatorów. Obroty
wentylatorów można ustawiać ręcznie w 4-stopniowej
skali: (Wył., Nis., Nom. i Wys.), obracając pokrętło
wyboru i potwierdzając wybór przyciskiem Zatwierdź.
A.Wentylacja wył.1
B.Niskie obroty wentylatora: Stosowane w przypadku
opuszczania budynku na dłuższy czas
C.Nominalne obroty wentylatora: Wymagana wymiana
powietrza w normalnych warunkach
D.Maksymalne obroty wentylatora: Możliwość
zwiększenia przepływu powietrza, jeśli konieczne
Serwis
Naciśnięcie przycisku Zatwierdź umożliwia dostęp do
menu serwisowego.
Alarm
Naciśnięcie przycisku Zatwierdź umożliwia dostęp do
listy alarmów.
1. Wentylator można wyłączyć, aktywując ręczne zatrzymanie wentylatorów. Patrz
opis funkcji w menu serwisowym.
Instrukcja obsługi
SAVE VTR 150/K
207997
3
Systemair AB
Uwaga!
W standardowych gospodarstwach domowych nie zaleca się aktywacji ręcznego zatrzymania
wentylatorów (wyłączenia wentylatorów).
5 Konfiguracja
5.1 Kreator rozruchu
Kreator rozruchu to narzędzie do konfiguracji krok po kroku, które uruchamia się automatycznie przy
pierwszym uruchomieniu centrali VTR 150/K lub kiedy:
• zostanie wykonany reset fabryczny
• zostanie zainstalowana nowa płytka drukowana (część zamienna)
W takim przypadku należy wprowadzić typ urządzenia (VTR150/K)
5.1.1 Procedura
Uwaga!
Upewnić się, że zewnętrzny panel sterowania jest podłączony prawidłowo.
1. Obrócić pokrętłem, aby wybrać język i
zatwierdzić
Języki
Język POLSKI
2. Wybrać typ urządzenia ‒ ta opcja jest widoczna
tylko, jeśli zainstalowano nową płytkę drukowaną
(część zamienna)
Typ
3. Ustawić datę i czas
Czas/Data RR/MM/DD
VTR150/K
Data:
12/09/12
Czas: 10:00
Dzień tygodnia:
So
Nagrzewnica
4. Wybrać nagrzewnicę: Brak/Grz. el./W. wod.
Nagrzewnica:
5. Zmienić domyślną wartość przepływu. W razie
wybrania opcji NIE kreator zostanie zamknięty.
Brak/Grz.
el./W. wod.
Przepływ domyślny
TAK
NIE
W razie wybrania opcji TAK:
Instrukcja obsługi
SAVE VTR 150/K
207997
4
Systemair AB
6. Ustawić krzywą systemową.
Krzywa systemowa
Zadaniem tej funkcji jest kompensowanie wartości
przepływu dla różnych ciśnień w systemie.
EF: 1–10
SF: 1–20
Went. nawiewny (SF): Całkowity zakres wartości:
1–20. Dla filtra G3: 1–10, dla filtra F7: 11–20.
Krzywa domyślna: 4
Went. wyciągowy (EF): Zakres wartości: 1–10
Krzywa domyślna: 4
Uwaga!
Fabrycznie zastosowano filtry o klasie filtracji G3,
zarówno na nawiewie, jak i na wyciągu.
Filtry F7 na nawiewie stanowią wyposażenie
dodatkowe do nabycia od instalatora lub
sprzedawcy.
Typ jest umieszczony na wierzchu filtra.
7. Tutaj można zmienić Nominalny/Wysoki/Niski
przepływ powietrza wentylatorów wywiewnego i
nawiewnego.
Przepływ powietrza l/s
Nom
Max
Min
Po wprowadzeniu ustawień należy je zatwierdzić.
45
89
23
EF SF
45
89
23
5.1.2 Wykonać reset fabryczny
Oto, jak w razie potrzeby można wykonać reset fabryczny:
1. Wyświetlić menu serwisowe, wybierając symbol
serwisu na wyświetlaczu i zatwierdzić.
2. Przejść do hasła i wpisać hasło, domyślnie 1111
Hasło
Hasło XXXX
Blokada TAK/NIE
Ustawić poszczególne cyfry za pomocą pokrętła
wyboru, naciskając po każdej z nich przycisk
Zatwierdź oraz wybrać „NIE”, aby system nie został
zablokowany.
3. Przejść do menu Funkcje i wybrać Reset fabr.
Funkcje
—> Reset fabr.
4. Obrócić pokrętłem, aby pojawiła się opcja TAK i
zatwierdzić
Reset fabr.
5. W oknie wyświetlacza pojawi się komunikat
PRZYJĘTO
PRZYJĘTO
Wyzerować?
TAK/NIE
6. Kreator rozruchu uruchomi się po około 10
sekundach
5.2 Ustawienia temperatury
Temperaturę nawiewu ustawia się ręcznie w 6-stopniowej skali w oknie głównego menu, wybierając
symbol temperatury. Jeśli zainstalowano elektryczną lub wodną nagrzewnicę dogrzewającą, dostępne
Instrukcja obsługi
SAVE VTR 150/K
207997
5
Systemair AB
ustawienia temperatury to: 12,0, 14,5, 17,0, 19,5 i 22,0°C. Wartość domyślna to 12,0°C. Jeśli nagrzewnica
dogrzewająca jest wyłączona, dostępne ustawienia temperatury to: 15,0, 16,0, 17,0, 18,0 lub 19,0°C.
Wartość domyślna to 15,0°C.
Każdy stopień temperatury jest przedstawiony przez zwiększające się wypełnienie symbolu temperatury.
Niepełny symbol temperatury oznacza 6. ustawienie i aktywację manualnego trybu letniego. Patrz
rozdział: 5.5
5.3 Ręczna regulacja obrotów wentylatorów
W dowolnym czasie można ręcznie ustawić obroty wentylatorów w oknie głównego menu. Wybierając
symbol wentylatora i potwierdzając wybór można zwiększać lub zmniejszać obroty wentylatorów w
4-stopniowej skali: Wył., Nis., Nom. i Wys. W ten sposób można zastąpić zaprogramowany harmonogram
tygodniowy urządzenia do zakończenia bieżącego okresu w programie tygodniowym.
Uwaga!
Wentylator można wyłączyć, aktywując ręczne zatrzymanie wentylatorów. Patrz opis funkcji w menu
serwisowym.
5.4 Programowanie harmonogramu tygodniowego
Zaprogramować preferowaną pracę centrali w harmonogramie tygodniowym. Można ustawić 2 okresy
dla każdego dnia.
Ustawić harmonogram tygodniowy zgodnie z poniższą procedurą:
1. Przejść do menu serwisowego, używając
pokrętła wyboru.
2. Wyświetlić poziom serwisowy, wpisując hasło
(domyślnie 1111). Ustawić poszczególne cyfry za
pomocą pokrętła wyboru, naciskając po każdej z
nich przycisk Zatwierdź oraz wybrać „NIE”, aby
system nie został zablokowany.
Hasło
Hasło XXXX
Blokada TAK/NIE
3. Przejść do: Prog. tyg.
Serwis
—> Prog.
Prog.
4. Ponownie wybrać Prog. tyg.
tyg.
tyg.
—> Prog. tyg.
Pręd. went.
Instrukcja obsługi
SAVE VTR 150/K
207997
6
Systemair AB
Prog.
4. Ustawić dzień tygodnia i czas, przez który
centrala ma być w trybie Poz. wł. Można
zaprogramować dwa okresy dla każdego dnia.
Przez pozostały czas centrala będzie w trybie Poz.
wył.
tyg.
Dzień:
PN
Okr1: 07:00 16:00
Okr2: 00:00 00:00
5. Powrócić do poprzedniego okna dialogowego,
naciskając przycisk Wstecz, po czym przejść do
Prędk. went.
Prog.
7. Ustawić żądane obroty wentylatorów w trybie
Poz. wł., wybierając spośród opcji Nis., Nom. lub
Wys.
Pręd.
tyg.
Prog. tyg.
—> Pręd. went.
Poz.
Poz.
went.
wł.: Nis./Nom./Wys.
wył.: Wył./Nis./Nom./Wys.
Ustawić żądane obroty wentylatorów w trybie Poz.
wył., wybierając spośród opcji WYŁ., Nis., Nom.
lub Wys.
Uwaga!
Jeśli zainstalowano i włączono elektryczną
nagrzewnicę dogrzewającą, a centrala zostanie
wyłączona na przednim panelu, na przykład
wybierając WYŁ. Kiedy w centrali ustawiono Poz.
wył. w programie tygodniowym, wentylatory będą
kontynuować pracę przez 3 minuty, aby zapobiec
załączeniu przez nagrzewnicę czujnika termostatu
przegrzania, po czym zatrzymają się.
8. Powrócić do okna menu głównego, naciskając
przycisk Wstecz.
5.5 Manualny i automatyczny tryb letni
Manualny tryb letni występuje, kiedy zostanie wybrany poziom temperatury niższy od 12°C. Symbol
temperatury w menu głównym będzie całkowicie pusty. Jeśli nagrzewnica dogrzewająca jest włączona, w
manualnym trybie ręcznym wyłączy się. Manualny tryb ręczny zostaje automatycznie wyłączony po dwóch
minutach, jeśli temperatura nawiewu wynosi ≤ 5°C.
Jeśli zainstalowano i włączono nagrzewnicę wodną, manualny tryb letni zostanie wyłączony, jeśli
temperatura powietrza na zewnątrz lub temperatura nawiewu wynosi ≤ 5°C.
Centrala będzie automatycznie przełączać się między trybem zimowym z odzyskiem ciepła i trybem
letnim bez odzysku ciepła.
6 Konserwacja okapu kuchennego
6.1 Czyszczenie okapu kuchennego
Ostrzeżenie
Nieprzestrzeganie podanej częstotliwości czyszczenia okapu kuchennego grozi pożarem.
• Przy normalnym użytkowaniu filtr należy czyścić do dwa miesiące. W przypadku intensywnego
użytkowania należy zwiększyć częstotliwość.
• Wnętrze okapu kuchennego należy czyścić minimum dwa razy w roku.
Wyjąć filtr zgodnie z rysunkiem:
Instrukcja obsługi
SAVE VTR 150/K
207997
7
Systemair AB
Rys. 3 Wyjąć filtr okapu kuchennego
Metalowy filtr tłuszczowy można myć w zmywarce do naczyń lub ręcznie, używając łagodnego detergentu
lub mydła w płynie. Przed założeniem upewnić się, że jest suchy.
Pozostałe części okapu kuchennego należy wycierać wilgotną szmatką zwilżoną łagodnym domowym
płynem do mycia. Nigdy nie używać ściernych materiałów czyszczących.
6.2 Wymiana żarówek halogenowych
Ostrzeżenie
Żarówki mogą być gorące! Ryzyko oparzeń.
Wyłączyć zasilanie i zaczekać, aż żarówki ostygną.
Przesunąć w dół metalowy pierścień zabezpieczający klosz lampy.
Teraz można wymienić żarówkę. (Żarówka halogenowa 12 V 20 W oprawka G4) Użyć szmatki lub czegoś
podobnego, aby uniknąć bezpośredniego kontaktu z żarówką.
Rys. 4 Wymiana żarówek w okapie kuchennym
7 Konserwacja centrali
Konserwację centrali SAVE VTR150/K należy standardowo przeprowadzać 3-4 razy w roku.
Instrukcja obsługi
SAVE VTR 150/K
207997
8
Systemair AB
7.1 Ostrzeżenia
Zagrożenie
• Przed przystąpieniem do prac konserwacyjnych lub elektrycznych należy upewnić się, że urządzenie
zostało odłączone od zasilania sieciowego!
• Wszystkie elektryczne prace konserwacyjne muszą zostać wykonane przez personel posiadający
stosowną wiedzę oraz niezbędne uprawnienia, wymagane w świetle obowiązującego prawa i
przepisów.
Ostrzeżenie
• System powinien działać w sposób nieprzerwany i należy go wyłączać tylko w celu konserwacji/
serwisowania
• Uwaga na ostre krawędzie blach i obudowy podczas konserwacji. Nosić rękawice ochronne.
• Przed uruchomieniem centrali należy upewnić się, że zamontowano w niej filtry
7.2 Demontaż/montaż zewnętrznego frontu
Zewnętrzny front jest przymocowany za pomocą czterech bolców i zdejmuje się go, pociągając go do
siebie.
Aby go zamontować, należy przyłożyć front do okapu kuchennego i docisnąć.
Rys. 5 Zewnętrzny front
7.3 Demontaż/montaż wewnętrznego frontu
Wewnętrzny front jest przymocowany za pomocą czterech wkrętów. Odkręcić wkręty i pociągnąć
wewnętrzny front do siebie.
Zamontować wewnętrzny front i odpowiednio dokręcić wkręty mocujące, aby zapobiec ucieczce powietrza.
Uwaga!
Podczas ponownego montażu wewnętrznego frontu należy zwrócić uwagę na dwie śruby prowadzące w
jego dolnej części. Należy je dopasować do dwóch szczelin we wsporniku klapy wewnętrznej.
Instrukcja obsługi
SAVE VTR 150/K
207997
9
Systemair AB
Rys. 6 Wewnętrzny front
7.4 Wymiana filtrów
Filtry należy wymieniać co 6/9/12/15 miesięcy, wartością domyślną jest 9 miesięcy. Po wymianie filtrów
należy wyzerować ich zegar. Patrz rozdział 7.5
Fabrycznie zastosowano filtry o klasie filtracji G3, zarówno na nawiewie, jak i na wyciągu. Zanieczyszczone
filtry należy wymieniać. Nowe zestawy filtrów można nabyć od instalatora lub sprzedawcy.
Filtr klasy F7 można zainstalować w celu filtrowania powietrza nawiewanego.
Typ jest umieszczony na wierzchu filtra.
Uwaga!
Jeśli zamiast typu G3 zostaną użyte filtry F7, należy zmienić krzywą systemową dla wentylatora
nawiewnego (SF):
Dla filtra G3: 1–10, dla filtra F7: 11–20. Patrz rozdział: 7.1-7.4 w instrukcji Montaż i serwisowanie
Rys. 7 Filtry wymiennika ciepła
Instrukcja obsługi
SAVE VTR 150/K
207997
10
Systemair AB
7.5 Resetowanie czasu filtrów
1. Przejść do menu serwisowego, używając
pokrętła wyboru.
2. Wyświetlić poziom serwisowy, wpisując hasło.
Ustawić poszczególne cyfry za pomocą pokrętła
wyboru, naciskając po każdej z nich przycisk
Zatwierdź oraz wybrać „NIE”, aby system nie został
zablokowany.
Serwis
—>Hasło
Blokada TAK/NIE
3. Przejść do: Okres filtra, potwierdzić
Okres filtra
Wybrać: Reset: TAK za pomocą pokrętła wyboru
i potwierdzić. W razie potrzeby zmienić Czas
do wymiany X miesięcy na inny czas za pomocą
pokrętła wyboru i potwierdzić
Czas do wymiany:
6/9/12/15 miesięcy
Reset NIE/TAK
Naciskać przycisk Wstecz, aż zostanie wyświetlone
menu główne.
7.6 Kontrola i czyszczenie wymiennika ciepła
Zagrożenie
• Przed przystąpieniem do prac konserwacyjnych lub elektrycznych należy upewnić się, że urządzenie
zostało odłączone od zasilania sieciowego!
Pomimo przeprowadzania wymaganej konserwacji, w bloku wymiennika będzie gromadził się kurz.
Dlatego, w celu utrzymania wysokiej wydajności, bezwzględnie należy okresowo wyjmować blok
wymiennika z centrali i czyścić, zgodnie z poniższym rysunkiem. Wymiennik ciepła należy czyścić
minimum co 3 lata lub w razie potrzeby.
1. Odłączyć zasilanie i czujnik wirnika. Przewody znajdują się z tyłu obok wirnika.
2. Przyciągnąć wirnik do siebie. Może to wymagać nieco siły.
3. Wyczyścić wirnik.
Umyć w ciepłym wodnym roztworze detergentów. Nie używać środków zawierających amoniak.
Opłukać używając na przykład słuchawki prysznicowej.
Ostrzeżenie
Nie dopuścić do zamoczenia silnika wirnika.
4. Ponownie zamontować wirnik. Pamiętać o ponownym podłączeniu przewodów zasilających i czujnika
wirnika.
Instrukcja obsługi
SAVE VTR 150/K
207997
11
Systemair AB
Rys. 8 Wymiennik odzysku ciepła (rekuperator)
7.7 Czyszczenie wentylatorów
Zagrożenie
• Przed przystąpieniem do prac konserwacyjnych lub elektrycznych należy upewnić się, że urządzenie
zostało odłączone od zasilania sieciowego!
Łożyska silników napędowych nie wymagają smarowania i są bezobsługowe.
Pomimo przeprowadzania wymaganej konserwacji, takiej jak wymiana filtrów, kurz i tłuszcz mogą
stopniowo osadzać się wewnątrz wentylatorów. Spowoduje to spadek wydajności.
Wentylatory można czyścić zgodnie z poniższą procedurą.
1. Odłączyć przewody zasilające wentylatorów. Przewody znajdują się z tyłu obok wentylatora.
2. Przyciągnąć wentylatory do siebie. Może to wymagać nieco siły.
3. Wentylatory należy czyścić szmatką lub miękką szczotką. Nie używać wody. Uporczywe zabrudzenia
można usunąć benzyną lakową.
Przed ponownym montażem odłożyć do wyschnięcia.
4. Ponownie zamontować wentylatory. Pamiętać o ponownym podłączeniu przewodów zasilających
wentylatorów.
Rys. 9 Wentylatory wyciągowe i nawiewne
Instrukcja obsługi
SAVE VTR 150/K
207997
12
Systemair AB
8 Konserwacja systemu kanałów
8.1 Czyszczenie anemostatów oraz kratek nawiewnych
i wyciągowych
System kanałów oraz anemostaty/ kratki nawiewne i wyciągowe dostarczają świeże powietrze do
pomieszczeń i usuwają z nich powietrze zużyte. Anemostaty oraz kratki nawiewne i wyciągowe są
zamontowane w sufitach/ ścianach w sypialni, salonie, łazienkach, pralniach, toaletach itp. W razie
potrzeby należy je zdemontować i umyć w ciepłym wodnym roztworze detergentów (anemostatów/kratek
nawiewnych i wyciągowych nie wolno wymieniać). Należy je czyścić odpowiednio do potrzeb.
Rys. 10 Anemostaty i kratki nawiewne i wyciągowe
8.2 Sprawdzanie czerpni powietrza
Liście i zanieczyszczenia mogą blokować kratkę wlotową powietrza (rysunek 9), zmniejszając wydajność
centrali. Dlatego należy ją sprawdzać i w razie potrzeby czyścić. Zaleca się robić to co najmniej dwa
razy w roku.
Rys. 11 Kratka czerpni powietrza
8.3 Kontrola wyrzutni powietrza (jeśli występuje)
Wyrzutnię powietrza (jeśli występuje) podłączoną do kanału wyciągowego należy sprawdzać co najmniej
dwa razy w roku i w razie potrzeby czyścić.
8.4 Kontrola i czyszczenie systemu kanałów
Pomimo przeprowadzania wymaganej konserwacji, takiej jak wymiana filtrów, kurz i tłuszcz nadal mogą
osadzać się w systemie kanałów. Spowoduje to spadek wydajności instalacji.
Dlatego w razie potrzeby kanały należy czyścić lub wymieniać. Kanały stalowe można czyścić,
przeciągając szczotkę zmoczoną w ciepłym wodnym roztworze detergentów przez otwory anemostatów/
kratek nawiewnych i wyciągowych lub specjalne klapy rewizyjne w systemie kanałów (jeśli występują).
Zaleca się robić to co 5 lat i zazwyczaj zleca się to autoryzowanym, specjalizującym się w tym firmom.
Instrukcja obsługi
SAVE VTR 150/K
207997
13
Systemair AB
Rys. 12 Czyszczenie systemu kanałów
9 Rozwiązywanie problemów
Trójkąt ostrzegawczy z tekstem na wyświetlaczu sygnalizuje alarm. Zaznaczyć trójkąt ostrzegawczy
pokrętłem wyboru i nacisnąć dwa razy, aby wyświetlić alarm.
Instrukcja obsługi
SAVE VTR 150/K
207997
14
Systemair AB
9.1 Lista alarmów
Alarm
Objaśnienie
Wykonać
Wentylator
Wskazuje błąd wentylatora
nawiewnego lub wyciągowego.
Na panelu sterowania zostaje
wyświetlony alarm.
Skontaktować się z firmą
montażową lub miejscem
zakupu.
EMT/Odsz
Wskazuje załączenie termostatu
przegrzania (w przypadku
zainstalowania elektrycznej
nagrzewnicy dogrzewającej) lub
ochrony przeciwzamrożeniowej
(w przypadku zainstalowania
nagrzewnicy wodnej).
Uruchomiony alarm ochrony
przeciwzamrożeniowej
powoduje:
• Zatrzymanie obu
wentylatorów.
• Zamknięcie przepustnic
powietrza zewnętrznego i
wywiewanego.
• Całkowite otwarcie zaworu
wody (do siłownika zostaje
wysłany sygnał 10 V).
Centrala uruchomi się ponownie,
kiedy temperatura wody
osiągnie wartość +5K powyżej
zadanej temperatury ochrony
przeciwzamrożeniowej.
Załączenie termostatu
przegrzania powoduje
wyświetlenie alarmu na panelu
sterowania.
Zresetować, naciskając
czerwony przycisk z przodu
nagrzewnicy.
Jeśli problem będzie się
powtarzał, należy skontaktować
się z firmą montażową lub
miejscem zakupu.
Wirnik
Wskazuje usterkę wirnika.
Na panelu sterowania zostaje
wyświetlony alarm.
Zatrzymanie obrotowego
wymiennika ciepła. Sprawdzić
pasek wirnika.
Jeśli wymiennik ciepła nadal się
obraca, czujnik wirnika może być
uszkodzony.
Skontaktować się z firmą
montażową lub miejscem
zakupu.
Błąd Pb
Błąd połączenia z kartą
przekaźnika elektrycznej
nagrzewnicy dogrzewającej (jeśli
jest zainstalowana i włączona).
Na panelu sterowania zostaje
wyświetlony alarm.
Nagrzewnica nie zostanie
włączona.
Skontaktować się z firmą
montażową lub miejscem
zakupu.
Instrukcja obsługi
SAVE VTR 150/K
207997
15
Systemair AB
Alarm
Objaśnienie
Wykonać
Temp.
Usterka jednego lub kilku
czujników temperatury.
Na panelu sterowania zostaje
wyświetlony alarm.
Skontaktować się z firmą
montażową lub miejscem
zakupu.
Filtr
Nadszedł czas na wymianę filtra.
Na panelu sterowania zostaje
wyświetlony alarm.
Wymienić filtr zgodnie ze
wskazówkami w rozdziale 5.3.
Instrukcja obsługi
SAVE VTR 150/K
207997
16
Systemair AB
Instrukcja obsługi
SAVE VTR 150/K
207997
17
Systemair AB
lastpage
Firma Systemair AB zastrzega sobie prawo do wprowadzania zmian i modyfikacji
treści niniejszej instrukcji bez uprzedzenia.
SE-739 30 Skinnskatteberg, Sweden
Phone +46 222 440 00
Fax +46 222 440 99
www.systemair.com
207997
