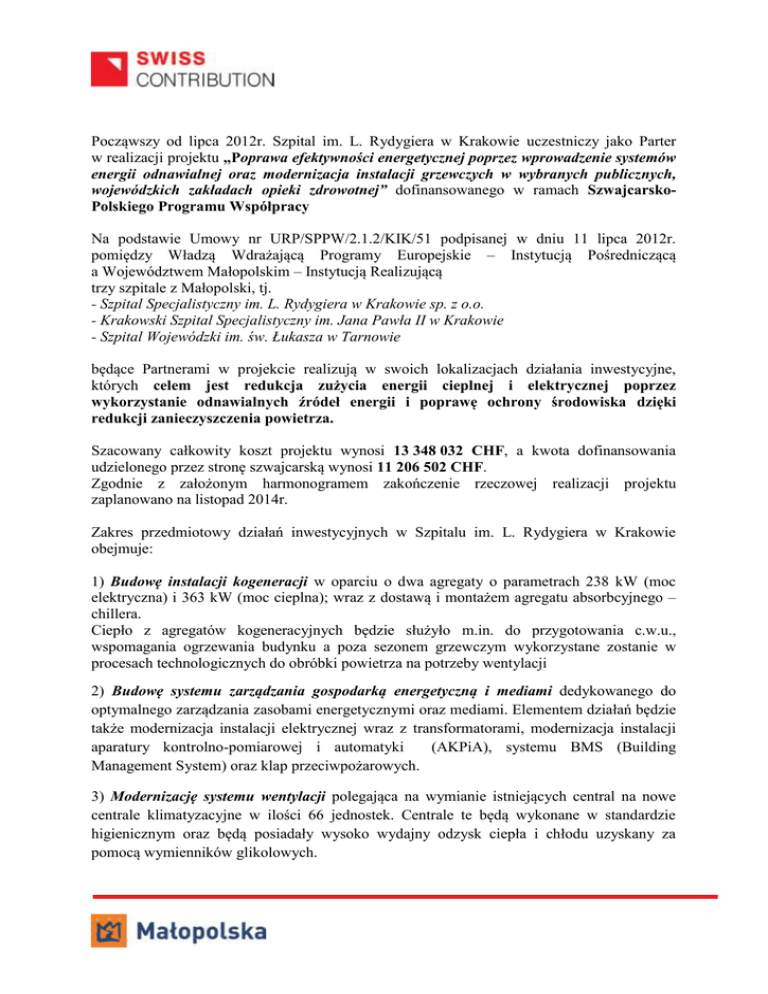

Począwszy od lipca 2012r. Szpital im. L. Rydygiera w Krakowie

Począwszy od lipca 2012r. Szpital im. L. Rydygiera w Krakowie uczestniczy jako Parter
w realizacji projektu „Poprawa efektywności energetycznej poprzez wprowadzenie systemów
energii odnawialnej oraz modernizacja instalacji grzewczych w wybranych publicznych,
wojewódzkich zakładach opieki zdrowotnej” dofinansowanego w ramach SzwajcarskoPolskiego Programu Współpracy
Na podstawie Umowy nr URP/SPPW/2.1.2/KIK/51 podpisanej w dniu 11 lipca 2012r.
pomiędzy Władzą Wdrażającą Programy Europejskie – Instytucją Pośredniczącą
a Województwem Małopolskim – Instytucją Realizującą
trzy szpitale z Małopolski, tj.
- Szpital Specjalistyczny im. L. Rydygiera w Krakowie sp. z o.o.
- Krakowski Szpital Specjalistyczny im. Jana Pawła II w Krakowie
- Szpital Wojewódzki im. św. Łukasza w Tarnowie
będące Partnerami w projekcie realizują w swoich lokalizacjach działania inwestycyjne,
których celem jest redukcja zużycia energii cieplnej i elektrycznej poprzez
wykorzystanie odnawialnych źródeł energii i poprawę ochrony środowiska dzięki
redukcji zanieczyszczenia powietrza.
Szacowany całkowity koszt projektu wynosi 13 348 032 CHF, a kwota dofinansowania
udzielonego przez stronę szwajcarską wynosi 11 206 502 CHF.
Zgodnie z założonym harmonogramem zakończenie rzeczowej realizacji projektu
zaplanowano na listopad 2014r.
Zakres przedmiotowy działań inwestycyjnych w Szpitalu im. L. Rydygiera w Krakowie
obejmuje:
1) Budowę instalacji kogeneracji w oparciu o dwa agregaty o parametrach 238 kW (moc
elektryczna) i 363 kW (moc cieplna); wraz z dostawą i montażem agregatu absorbcyjnego –
chillera.
Ciepło z agregatów kogeneracyjnych będzie służyło m.in. do przygotowania c.w.u.,
wspomagania ogrzewania budynku a poza sezonem grzewczym wykorzystane zostanie w
procesach technologicznych do obróbki powietrza na potrzeby wentylacji
2) Budowę systemu zarządzania gospodarką energetyczną i mediami dedykowanego do
optymalnego zarządzania zasobami energetycznymi oraz mediami. Elementem działań będzie
także modernizacja instalacji elektrycznej wraz z transformatorami, modernizacja instalacji
aparatury kontrolno-pomiarowej i automatyki
(AKPiA), systemu BMS (Building
Management System) oraz klap przeciwpożarowych.
3) Modernizację systemu wentylacji polegająca na wymianie istniejących central na nowe
centrale klimatyzacyjne w ilości 66 jednostek. Centrale te będą wykonane w standardzie
higienicznym oraz będą posiadały wysoko wydajny odzysk ciepła i chłodu uzyskany za
pomocą wymienników glikolowych.
4) Modernizację instalacji centralnego ogrzewania polegającą na dostosowaniu istniejącej
sieci c.o. oraz wymianie wszystkich grzejników na grzejniki w standardzie higienicznym
5) Budowę systemu produkcji wody lodowej w oparciu o 4 nowe agregaty wody lodowej
pracujące w systemie kaskadowym o mocy chłodniczej 852 kW, w tym 1 wiodący agregat
wyposażony w technologię Turbocore (czyli łożyskowania lewitacyjno-magnetycznego).
Generalnym Wykonawcą działań modernizacyjnych w ramach projektu jest firma
ERBUD S.A. z siedzibą w Warszawie, z którą w dniu 28 lutego 2013r. została
podpisana umowa na wykonanie robót budowlanych wraz z dostawą i montażem
urządzeń we wszystkich jednostkach szpitalnych uczestniczących w realizacji projektu.
Specjalistyczny nadzór inspektorski nad przebiegiem prac prowadzi KDI „Raba”
Przedsiębiorstwo Realizacji Inwestycji sp. z o.o. z Krakowa. W ramach zawartej w
dniu 28 lutego 2013r. umowy firma ta zapewnia nadzór inwestorski nad całością
inwestycji w zakresie określonym w art. 25 i 26 Ustawy Prawo budowlane.
W związku z powstałymi oszczędnościami w projekcie decyzją Władzy Wdrażającej
zakres projektu w odniesieniu do Szpitala im. L. Rydygiera poszerzono o
komplementarne działanie polegające na termomodernizacji wewnętrznych ścian
budynku, które pozwoli na uzyskanie lepszych parametrów końcowych w zakresie
bilansu cieplnego budynku. W związku z powyższym 16 sierpnia 2013r. podpisano
umowę na wykonanie prac termomodernizacyjnych z Firmą Remontowo-Budowlaną
Ryszard Smoleń ze Spytkowic, która prowadzi prace na obiekcie.
W drugim kwartale realizacji inwestycji w poszczególnych obszarach działań
projektowych zrealizowano następujący zakres rzeczowy:
INSTALACJA
KOGENERACJI:
trwają
prace
demontażowe
zbędnego
oprzyrządowania w pomieszczeniu c.w.u. strefy II oraz pomieszczeniu instalacji
Kogeneracji; zrealizowano dostawę rurażu stalowego i PE oraz pomp w pomieszczeniach
CWU II strefy. Trwają prace przygotowawcze związane z wykonaniem instalacji
gazowej.
SYSTEM ZARZĄDZANIA GOSPODARKA ENERGETYCZNĄ I MEDIAMI:
wykonano demontaż starej instalacji elektrycznej oraz montaż nowej instalacji i lamp
oświetleniowych w pomieszczeniach maszynowni M-9A, M-9B, M-10A, M-10B (2
piętro techniczne) oraz M-33, M-36, M-40, M-43, M-45 (13 piętro techniczne) Trwają
prace przy wytyczaniu tras kablowych - przekuwanie stropów od poziomu -3 do +13 oraz
układanie koryt kablowych. Zrealizowano dostawę oprzyrządowania w postaci 2 szt.
transformatorów, okablowania. Rozpoczęto prace ziemne przy układaniu kabla YKY
1x240 mm2. Wykonano trasę kablową 24xYKY1x240mm2 na estakadzie, w kanale
technicznym, szatni, korytarzu i kanale technicznym przy maszynowni ziębniczej.
Wykonano przejścia przez drogi (4szt.),
SYSTEM WENTYLACJI: zostały wykonane następujące prace: remont
(szpachlowanie i malowanie ścian i sufitów, układanie płytek) w maszynowniach M-9A,
M-9B. M-10A, M-10 B, M-33, M-36, M-40, M-43, M-45; Zdemontowano kolejnych 6
sztuk central wentylacyjnych; dostarczono i zamontowano 4 szt central wentylacyjnych
w maszynowanich M-9A, M-9B, M-10A, M-10B. Dostarczono i zamontowano drzwi
stalowe E 160 w pomieszczeniach technicznych (dostawa 43 szt, montaż 25 szt).
MODERNIZACJA INSTALACJI CENTRALNEGO OGRZEWANIA: Trwają prace
przy demontażu starych i montażu nowych grzejników CO (wykonano ok. 360 szt.);
ponadto dostarczono na teren budowy 650 szt. grzejników, których montaż dokonywany
będzie sukcesywnie w dalszym etapie prac. Trwa wymiana zaworów podpionowych i
zaworów na poziomach strefy II; do chwili obecnej wykonano 262 podpiony (2 zawory
na każdy podpion); Trwają prace przy demontażu i montażu pionów łazienkowych i
kaloryferów
SYSTEM PRODUKCJI WODY LODOWEJ: wykonano demontaż 2 szt. agregatów
wody lodowej, 2 szt. wież chłodniczych, demontaż ok.. 500 mb rurażu stalowego od
agregatów wody lodowej 2 i 5 do wież chłodniczych; dostarczono oprzyrządowanie w
postaci rurażu stalowego i PE oraz armatury (kształtki i zawory).
WEWNĘTRZNA TERMOMODERNIZACJA ŚCIAN BUDYNKU: rozpoczęto prace
przy dociepleniu ścian; do chwili obecnej wykonano je w 182 pomieszczeniach
użytkowych szpitala.
