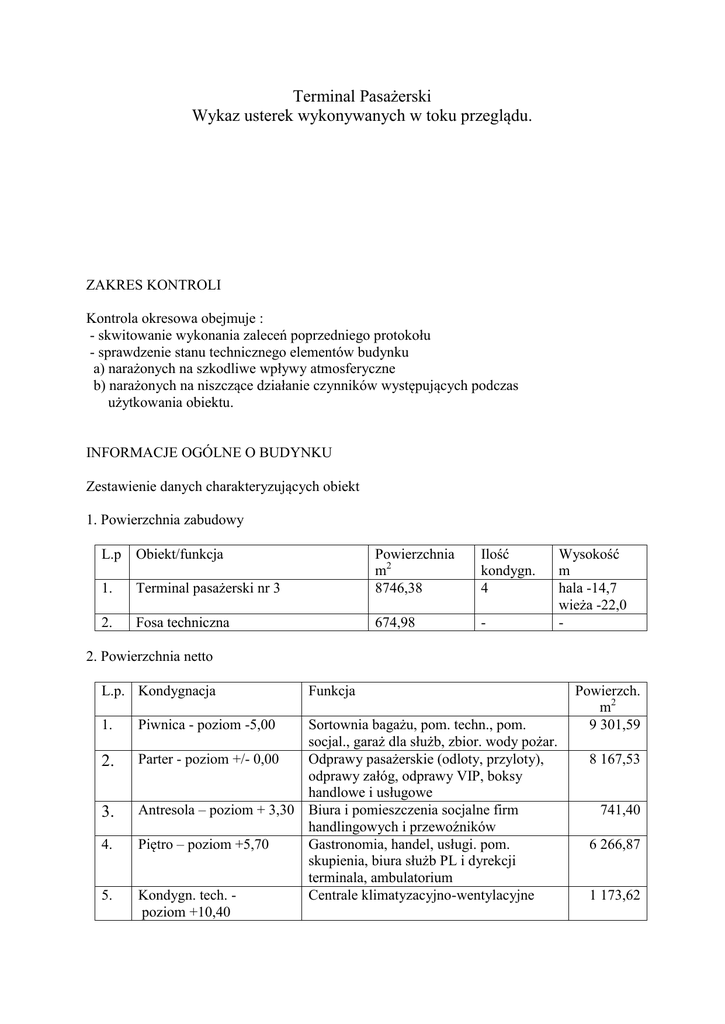

Terminal Pasażerski
Wykaz usterek wykonywanych w toku przeglądu.
ZAKRES KONTROLI
Kontrola okresowa obejmuje :
- skwitowanie wykonania zaleceń poprzedniego protokołu
- sprawdzenie stanu technicznego elementów budynku
a) narażonych na szkodliwe wpływy atmosferyczne
b) narażonych na niszczące działanie czynników występujących podczas
użytkowania obiektu.
INFORMACJE OGÓLNE O BUDYNKU
Zestawienie danych charakteryzujących obiekt
1. Powierzchnia zabudowy
Terminal pasażerski nr 3
Powierzchnia
m2
8746,38
Ilość
kondygn.
4
Fosa techniczna
674,98
-
L.p
Obiekt/funkcja
1.
2.
Wysokość
m
hala -14,7
wieża -22,0
-
2. Powierzchnia netto
L.p. Kondygnacja
1.
2.
3.
4.
5.
Funkcja
Sortownia bagażu, pom. techn., pom.
socjal., garaż dla służb, zbior. wody pożar.
Parter - poziom +/- 0,00
Odprawy pasażerskie (odloty, przyloty),
odprawy załóg, odprawy VIP, boksy
handlowe i usługowe
Antresola – poziom + 3,30 Biura i pomieszczenia socjalne firm
handlingowych i przewoźników
Piętro – poziom +5,70
Gastronomia, handel, usługi. pom.
skupienia, biura służb PL i dyrekcji
terminala, ambulatorium
Kondygn. tech. Centrale klimatyzacyjno-wentylacyjne
poziom +10,40
Piwnica - poziom -5,00
Powierzch.
m2
9 301,59
8 167,53
741,40
6 266,87
1 173,62
6.
Wieża - poziom +16,75
Pom. dyżurnych PL, pom. nadzoru, pom.
techniczne
RAZEM
317,38
25 968,39
3. Kubatury
L.p. Obiekt/funkcja
1.
Kubatura
m3
126 205
Terminal pasażerski nr 3
4. Opis konstrukcji
Fundamenty – płyta żelbetowa monolityczna
Główna konstrukcja nośna – stalowa szkieletowa - hala jednonawowa
Konstrukcja nośna wewnętrzna – żelbetowa monolityczna słupowo-ryglowa
Stropy:
- bud. terminala -żelbetowe monolityczne
- bud. techniczny – żelbetowe prefabrykowane, kanałowe
Ściany konstrukcyjne – żelbetowe monolityczne
Szyby windowe – żelbetowe monolityczne
Ściany oddzieleń pożarowych – murowane z bloczków YTONG
Ściany działowe – lekkie gipsowo-kartonowe na ruszcie stalowym
Schody – żelbetowe monolityczne
Konstrukcja dachu – stalowa
Ściany osłonowe – aluminiowo-szklane
5. Opis elementów wykończenia
Pokrycie dachu – blacha stalowa z ociepleniem z wełny mineralnej
Ocieplenie ścian zewnętrznych – styropian + tynk na siatce
Okładziny elewacyjne wentylowane – płyty kompozytowe aluminiowe
Obróbki – blacha stalowa powlekana
Sufity – podwieszone z płyt g-k oraz systemowe kasetonowe i rastrowe
Posadzki – płyty ceramiczne i posadzki przemysłowe
IV. SKWITOWANIE WYKONANIA ZALECEŃ POPRZEDNIEGO PROTOKOŁU
L.p.
Element
budynku
Opis stanu technicznego/
uwagi
1
2
3
2
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
Ściany
oddzieleń
przeciwpoż
arowych w
piwnicach
Ściany
zewnętrzne
piwnic
Tynki na
słupach
żelbet. i
ścianach
piwnic
Płyta
stropowa
nad
pomieszcze
niem T-1.23
Podszybia
szybów
windowych
Stalowa
konstrukcja
nośna –
kondygnacj
a techn.
Ściana
przedsionka
ppoż - I p.
(oś 13/D)
Posadzka –
piwnica
Posadzka –
I piętro
Fasada
aluminiowo
- szklana
a) Pęknięcia
poziome ściany w korytarzu
P-1.10 wykonano
b) Pęknięcia pionowe/ukośne w korytarzu j/w wykonano
c)Pęknięcia pionowe (odwarstwienia) na stykach ze słupami
żelbetowymi – liczne wykonano
d)Pęknięcia ukośne w okolicach otworów drzwiowych wykonano
Pęknięcia pod parapetami okien elewacji południowej – liczne
wykonano
Zawilgocenia i zagrzybienia w dolnej strefie słupów i ścian – liczne
(szczególnie w osi J, H, 1) wykonano
Widoczne pęknięcie płyty stropowej wykonano
Zalewanie wodą sączącą się spod izolacji poziomej posadzki piwnic
a) Uszkodzona powłoka ogniochronna (farba pęczniejąca) na
środniku dźwigara w osi 13
b) Brak masy zabezpieczającej wełnę mineralną na fragmencie
dźwigara w osi 8
Pęknięcie/rozwarstwienie poziome nad nadprożem drzwi
pożarowych wykonano
Pęknięcia posadzki parkingu służbowego – liczne wykonano
Pęknięta płytka ceramiczna pod drzwiami wejściowymi na taras
widokowy wykonano
a) Wycieki wody z kanałów odwadniających słupy fasady (ściana
zach. - oś 1) tworzą brudne zacieki na gzymsie pod fasadą
wykonano
3
b) zardzewiałe wkręty mocujące blachy obróbki pod fasadą ściany
zach. wykonano
11.
Dach
12.
Sufity parter
Balustrady
– klatka
schodowa
antresoli
Tynki na
słupach
żelbet.
Posadzka
Drzwi
zewnętrzne
Ocieplenie
ścian zewn.
13.
14.
15.
16.
17.
c) Ślady zacieków na słupach fasady ściany wsch. od wewnątrz
budynku – oś 13/D-B wykonano
d) Wycieki (biały proszek) w narożach okien pożarowych EI60
ściany wschodniej – oś 13 wykonano
Zardzewiałe wkręty mocujące ocieplenie do dachu widoczne od
wewnątrz budynku na suficie tarasu widokowego wykonano
Przemieszczenia (brak płaszczyznowości) sufitu podwieszonego
rastrowego w korytarzu S-0.01 wykonano
Wyszczerbiona szyba wypełniająca balustradę klatki schodowej na I
p. wykonano
Zawilgocone, zagrzybione w dolnej strefie słupów nad posadzkami
– wiele miejsc
Pęknięcia posadzki w pomieszczeniach BT1A i BT1B wykonano
Skorodowane progi stalowe wykonano
Odspojenia tynku od styropianu na wysokości cokołu ściany
wykonano
18.
Obróbki
blacharskie
góry ścian
Nieszczelne połączenia obróbek – woda spływa po powierzchni
ścian tworząc zacieki wykonano
19.
Posadzka
Niewłaściwe spadki posadzek w kierunku kratek wpustów –
zaleganie kałuży wody
20.
Cokoły
fundamentó
w lamp PPS
Ocieplenie
ścian zewn.
budynku
Obróbki
blacharskie
ścian fosy
Obróbka
czerpni
Brak spadków z powierzchni cokołów – zaleganie wody i
porastanie glonów
21.
22.
23.
Brak fragmentów izolacji cieplnej ze styropianu wykonano
Niewłaściwe spadki obróbek blacharskich – zaleganie wody na
obróbkach wykonano
Brak obróbki parapetowej pod lamelami czerpni – zacieki na ścianie
zewn. budynku wykonano
4
24.
Rury
Zamarzanie wody i korki lodowe wewnątrz rur spustowych
spustowe od wykonano
strony fosy
25.
Rurki
odwodnień
terenu
Drzwi
aluminiowe
Chodnik
przy ścianie
wschodniej
(oś 13)
26.
27.
Zbyt krótkie – powodują zachlapanie ścian zewn. budynku
wykonano
Nie zdjęta folia z powierzchni drzwi wykonano
Wypłukiwanie podsypki piaskowej na styku chodnika z budynkiem
wykonano
Trawnik
Brak
osłony/
zabezpieczenia
przy ścianie fundamentów wykonano
j.w.
styropianowego
ocieplenia
