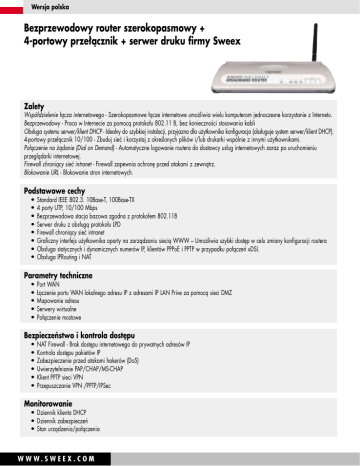

Wersja polska
Bezprzewodowy router szerokopasmowy +
4-portowy przełącznik + serwer druku firmy Sweex
Zalety
Współdzielenie łącza internetowego - Szerokopasmowe łącze internetowe umożliwia wielu komputerom jednoczesne korzystanie z Internetu.
Bezprzewodowy - Praca w Internecie za pomocą protokołu 802.11 B, bez konieczności stosowania kabli
Obsługa systemu serwer/klient DHCP - Idealny do szybkiej instalacji, przyjazna dla użytkownika konfiguracja (obsługuje system serwer/klient DHCP).
4-portowy przełącznik 10/100 - Zbuduj sieć i korzystaj z określonych plików i/lub drukarki wspólnie z innymi użytkownikami.
Połączenie na żądanie (Dial on Demand) - Automatyczne logowanie routera do dostawcy usług internetowych zaraz po uruchomieniu
przeglądarki internetowej.
Firewall chroniący sieć intranet - Firewall zapewnia ochronę przed atakami z zewnątrz.
Blokowanie URL - Blokowanie stron internetowych.
Podstawowe cechy
•
•
•
•
•
•
•
•
Standard IEEE 802.3. 10Base-T, 100Base-TX
4 porty UTP, 10/100 Mbps
Bezprzewodowa stacja bazowa zgodna z protokołem 802.11B
Serwer druku z obsługą protokołu LPD
Firewall chroniący sieć intranet
Graficzny interfejs użytkownika oparty na zarządzaniu siecią WWW – Umożliwia szybki dostęp w celu zmiany konfiguracji routera
Obsługa statycznych i dynamicznych numerów IP, klientów PPPoE i PPTP w przypadku połączeń xDSL
Obsługa IPRouting i NAT
Parametry techniczne
•
•
•
•
•
Port WAN
Łączenie portu WAN lokalnego adresu IP z adresami IP LAN Prive za pomocą sieci DMZ
Mapowanie adresu
Serwery wirtualne
Połączenie mostowe
Bezpieczeństwo i kontrola dostępu
•
•
•
•
•
•
NAT Firewall - Brak dostępu internetowego do prywatnych adresów IP
Kontrola dostępu pakietów IP
Zabezpieczenie przed atakami hakerów (DoS)
Uwierzytelnianie PAP/CHAP/MS-CHAP
Klient PPTP sieci VPN
Przepuszczanie VPN /PPTP/IPSec
Monitorowanie
• Dziennik klienta DHCP
• Dziennik zabezpieczeń
• Stan urządzenia/połączenia
W W W. S W E E X . C O M
Wersja polska
Zarządzanie
• Zarządzanie oparte na sieci WWW
• Zarządzanie zdalne
Możliwe zastosowania
Zbuduj sieć dla wielu użytkowników i błyskawicznie udostępnij łącze internetowe bez konieczności instalacji dodatkowego oprogramowania.
Prosta konfiguracja. Wbudowany standardowy firewall, który stanowi zabezpieczenie przed próbami dostępu do komputera z zewnątrz.
Uwaga: zaleca się instalację programowego firewalla.
Znaczenie diod routera
1.
2.
3.
4.
5.
1 23 4
5
PWR: Zaraz po podłączeniu routera zapala się zielone światełko; router jest gotów do pracy.
WLAN: Zapala się zielone światełko, kiedy klient bezprzewodowy jest aktywny; pulsuje w trakcie wymiany danych.
Print: Pulsuje w trakcie przesyłania danych do drukarki.
WAN: Po prawidłowym podłączeniu łącza xDSL do portu WAN zapala się zielone światełko.
LAN 1 do 4: Zapala się po podłączeniu do komputera lokalnego; pulsuje w trakcie wymiany danych.
Szybka konfiguracja w systemach Windows 95, 98 i ME
Oprócz konfiguracji routera, najpierw wymagana jest konfiguracja kilku podstawowych ustawień komputera; w tym celu należy wykonać
następujące czynności.
Kliknij prawym przyciskiem myszy ikonę ‘Otoczenie sieciowe’ i wybierz ‘Właściwości’. Pojawi się okno konfiguracji sieci. Jeśli Twój komputer
jest wyposażony w modem, w oknie tym pojawi się również karta modemowa, protokół TCP/IP modemu oraz protokół NetBEUI.
Wersja polska
Następnie kliknij protokół TCP/IP swojej karty sieciowej; jeśli podano adres IP, kliknij opcję ‘Automatycznie uzyskaj adres IP’.
Teraz podłącz swój router szerokopasmowy do komputera; podłącz go do karty sieciowej za pomocą zwykłego (nieskrosowanego) kabla.
Kliknij menu ‘Start’, następnie ‘Uruchom’, wpisz polecenie ‘winipcfg’ (bez cudzysłowu), a następnie wybierz swoją kartę sieciową w celu
uzyskania o niej informacji.
Bieżący adres IP to xxx.xxx.xxx.xxx. Kliknij przycisk ‘Zwolnij wszystko’. Spowoduje to zmianę adresu IP na 0.0.0.0
Następnie kliknij przycisk ‘Odnów wszystko’.
W W W. S W E E X . C O M
Wersja polska
Router przypisze adres IP.
Na tym kończy się podstawowa konfiguracja w systemach Windows 95, 98 i ME. Aby utworzyć połączenie internetowe, otwórz rozdział
dotyczący ‘konfiguracji routera’ w dalszej części niniejszej instrukcji. Załączona płyta CD-ROM zawiera dodatkowe informacje o
zastosowaniach routera.
Szybka konfiguracja w systemach Windows 2000 i XP
Oprócz konfiguracji routera, najpierw wymagana jest konfiguracja kilku podstawowych ustawień komputera; w tym celu należy wykonać
następujące czynności.
Kliknij prawym przyciskiem myszy ikonę ‘Otoczenie sieciowe’ i wybierz ‘Właściwości’. Pojawi się okno konfiguracji sieci ‘Połączenia
sieciowe’. Kliknij prawym przyciskiem myszy pozycję ‘Sieci LAN i szybki internet’ i wybierz ‘Właściwości’. Następnie wybierz opcję
‘Protokół internetowy (TCP/IP)’ i kliknij ‘OK’.
Wersja polska
Zaznacz opcję ‘Uzyskaj adres IP automatycznie’ i kliknij przycisk ‘OK’.
Uwaga: Nie należy stosować poleceń podanych w cudzysłowie podczas realizacji zadań.
Otwórz menu ‘Start’, kliknij ‘Uruchom’ i wpisz ‘CMD’. Zatwierdź klawiszem ‘Enter’. Wpisz polecenie ‘Ipconfig’ i naciśnij ‘Enter’.
Teraz wpisz polecenie ‘Ipconfig/release’ i naciśnij ‘Enter’.
Nastąpi odnowienie adresu IP. Również w tym przypadku adres IP będzie wyglądał następująco: 0.0.0.0. Teraz wpisz polecenie
‘Ipconfig/renew’ i naciśnij ‘Enter’.
W W W. S W E E X . C O M
Wersja polska
Router przypisze teraz nowy adres IP.
Przywracanie ustawień fabrycznych routera
Uwaga: następująca procedura spowoduje usunięcie wszystkich danych wprowadzonych do routera. Oznacza to konieczność ponownego
wpisania nazwy użytkownika, hasła, adresu MAC oraz adresów IP.
W celu pełnego zresetowania routera należy nacisnąć długopisem przycisk reset i przytrzymać przez cztery sekundy. Wszystkie diody LAN 1
do 4 zaświecą się informując, że procedura resetowania została zakończona. Ustawienia routera powrócą do wartości fabrycznych.
Jednokrotne naciśnięcie przycisku reset spowoduje normalny reset routera. W takim przypadku wpisane dane nie zostają usunięte.
Konfiguracja routera
Po zakończeniu konfiguracji sieciowej komputera możesz utworzyć połączenie internetowe.
Uruchom przeglądarkę i wpisz następujący adres w pasku adresów: http://192.168.2.1
Zatwierdź klawiszem ‘Enter’.
Kliknij ‘Login’ nie wpisując żadnych informacji.
Wersja polska
Kliknij przycisk ‘Quick Setup’.
Wybierz strefę czasową; jeśli chcesz, możesz wybrać czas letni lub zimowy.
Kliknij ‘Next’, aby kontynuować procedurę.
W W W. S W E E X . C O M
Wersja polska
•
•
•
•
Modem kablowy
Stały adres IP xDSL
PPPoE
PPTP
Twój dostawca usług internetowych automatycznie przydziela adres IP
Posiadasz stały adres IP, przydzielony przez dostawcę usług internetowych
Twój dostawca usług internetowych wykorzystuje protokół PPPoE.
Twój dostawca usług internetowych wykorzystuje protokół tunelujący PPTP.
Wybierz typ połączenia. Aby przybliżyć tę procedurę utworzymy połączenie PPPoE.
Kliknij opcję PPPoE xDSL; spowoduje to automatyczne przejście do prawidłowego okna.
Wpisz nazwę użytkownika i hasło. Wpisz wartość MTU mniejszą niż 1492 i kliknij ‘OK’, aby zapisać dane.
W ekranie stanu, w opcji ‘Internet Connection’ możesz sprawdzić, czy połączenie internetowe działa.
Następnie kliknij ‘LogOut’ w prawym górnym rogu ekranu, aby powrócić do ekranu logowania. Teraz kliknij ‘Cancel’.
Po ponownym uruchomieniu, komputer będzie gotowy do dostępu do Internetu przez router.
Wersja polska
Ekran „Wireless” można wykorzystać do zapisania najważniejszych danych, takich jak ESSID i kanał. Uwaga: upewnij się, czy SSID jest
zgodny z klientem bezprzewodowym. Kliknij „Apply”, aby przejść do kolejnego ekranu.
Ekran „Encryption” służy do zabezpieczenia bezprzewodowej sieci LAN przed niepożądanymi użytkownikami. Możesz wybrać klucz 64
lub 128-bitowy. Tworzy się go w bardzo prosty sposób, wpisując standardowe zdanie. Na przykład: Mój router jest bezpieczny. Kliknięcie
przycisku „Generate” spowoduje utworzenie kodu szesnastkowego. Następnie przesyłasz ten klucz do swojej karty klienta
bezprzewodowego. Po wykorzystaniu klucza, kliknij „Apply”.
Następnie kliknij ‘LogOut’ w prawym górnym rogu ekranu, aby powrócić do ekranu logowania. Teraz kliknij ‘Cancel’.
Po ponownym uruchomieniu, komputer będzie gotowy do dostępu do Internetu przez router.
