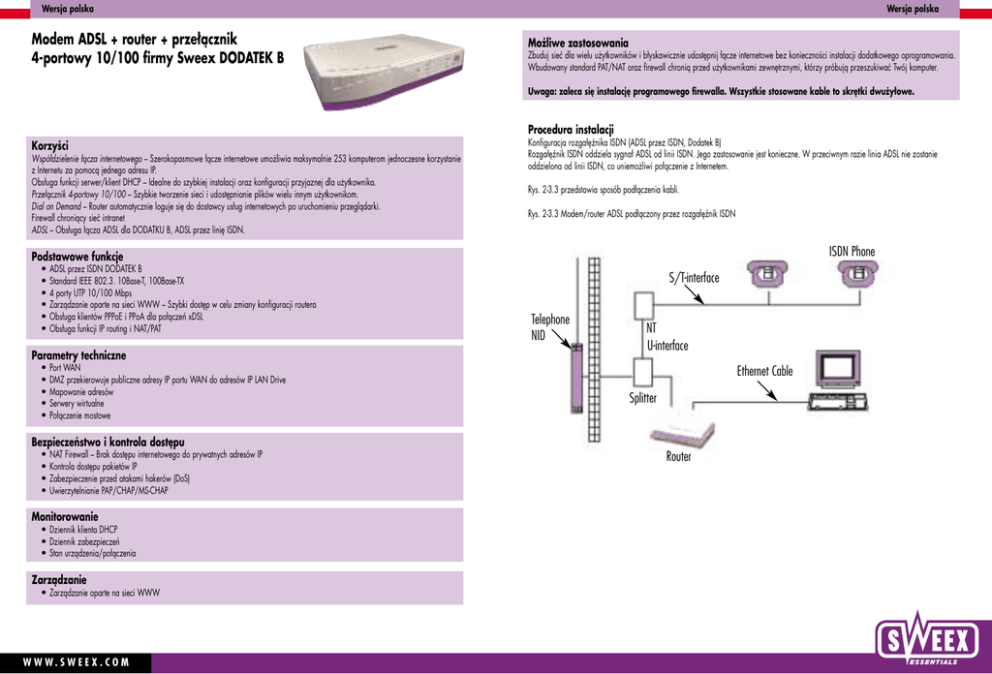

Modem ADSL + router + przełącznik 4

Wersja polska
Modem ADSL + router + przełącznik
4-portowy 10/100 firmy Sweex DODATEK B
Wersja polska
Możliwe zastosowania
Zbuduj sieć dla wielu użytkowników i błyskawicznie udostępnij łącze internetowe bez konieczności instalacji dodatkowego oprogramowania.
Wbudowany standard PAT/NAT oraz firewall chronią przed użytkownikami zewnętrznymi, którzy próbują przeszukiwać Twój komputer.
Uwaga: zaleca się instalację programowego firewalla. Wszystkie stosowane kable to skrętki dwużyłowe.
Procedura instalacji
Korzyści
Współdzielenie łącza internetowego – Szerokopasmowe łącze internetowe umożliwia maksymalnie 253 komputerom jednoczesne korzystanie
z Internetu za pomocą jednego adresu IP.
Obsługa funkcji serwer/klient DHCP – Idealne do szybkiej instalacji oraz konfiguracji przyjaznej dla użytkownika.
Przełącznik 4-portowy 10/100 – Szybkie tworzenie sieci i udostępnianie plików wielu innym użytkownikom.
Dial on Demand – Router automatycznie loguje się do dostawcy usług internetowych po uruchomieniu przeglądarki.
Firewall chroniący sieć intranet
ADSL – Obsługa łącza ADSL dla DODATKU B, ADSL przez linię ISDN.
Konfiguracja rozgałęźnika ISDN (ADSL przez ISDN, Dodatek B)
Rozgałęźnik ISDN oddziela sygnał ADSL od linii ISDN. Jego zastosowanie jest konieczne. W przeciwnym razie linia ADSL nie zostanie
oddzielona od linii ISDN, co uniemożliwi połączenie z Internetem.
Rys. 2-3.3 przedstawia sposób podłączenia kabli.
Rys. 2-3.3 Modem/router ADSL podłączony przez rozgałęźnik ISDN
ISDN Phone
Podstawowe funkcje
•
•
•
•
•
•
ADSL przez ISDN DODATEK B
Standard IEEE 802.3. 10Base-T, 100Base-TX
4 porty UTP 10/100 Mbps
Zarządzanie oparte na sieci WWW – Szybki dostęp w celu zmiany konfiguracji routera
Obsługa klientów PPPoE i PPoA dla połączeń xDSL
Obsługa funkcji IP routing i NAT/PAT
Parametry techniczne
•
•
•
•
•
Port WAN
DMZ przekierowuje publiczne adresy IP portu WAN do adresów IP LAN Drive
Mapowanie adresów
Serwery wirtualne
Połączenie mostowe
S/T-interface
Telephone
NID
NT
U-interface
Ethernet Cable
Splitter
Bezpieczeństwo i kontrola dostępu
•
•
•
•
NAT Firewall – Brak dostępu internetowego do prywatnych adresów IP
Kontrola dostępu pakietów IP
Zabezpieczenie przed atakami hakerów (DoS)
Uwierzytelnianie PAP/CHAP/MS-CHAP
Monitorowanie
• Dziennik klienta DHCP
• Dziennik zabezpieczeń
• Stan urządzenia/połączenia
Zarządzanie
• Zarządzanie oparte na sieci WWW
W W W. S W E E X . C O M
Router
Wersja polska
Szybka konfiguracja w systemach Windows 95, 98 i ME
Wersja polska
Bieżący adres IP to xxx.xxx.xxx.xxx. Kliknij przycisk ‘Zwolnij wszystko’. Spowoduje to zmianę adresu IP na 0.0.0.0
Aby móc przystąpić do konfiguracji routera, komputer musi być wstępnie skonfigurowany. Poniżej podano podstawowe czynności konfiguracyjne.
Kliknij prawym przyciskiem myszy ‘Otoczenie sieciowe’ i wybierz ‘Właściwości’. Pojawi się okno ‘Sieć’, służące do konfiguracji parametrów
sieci. Jeśli Twój komputer jest wyposażony w modem, w oknie tym pojawi się również karta Dial-Up, protokół TCP/IP karty Dial-Up oraz
protokół NetBEUI.
Następnie kliknij przycisk ‘Odnów wszystko’.
Router przypisze adres IP.
Następnie kliknij protokół ‘TCP/IP’ swojej karty sieciowej.Jeśli podano adres IP, kliknij opcję ‘Automatycznie uzyskaj adres IP’.
Na tym kończy się podstawowa konfiguracja w systemach Windows 95, 98 i ME. W razie potrzeby usuń stare połączenie Dial-Up Twojego
dostawcy usług internetowych.
Teraz podłącz swój router szerokopasmowy do komputera; podłącz go do karty sieciowej za pomocą zwykłego (nieskrosowanego) kabla.
Przejdź do menu ‘Start’ i kliknij ‘Uruchom’. Wpisz polecenie 'winipcfg' (bez cudzysłowu), a następnie wybierz swoją kartę sieciową w celu
uzyskania informacji na jej temat.
W W W. S W E E X . C O M
Dołączona płyta CD-ROM zawiera dodatkowe informacje o zastosowaniach routera.
Wersja polska
Wersja polska
Szybka konfiguracja w systemach Windows 2000 i XP
Oprócz konfiguracji routera, najpierw wymagana jest konfiguracja kilku podstawowych ustawień komputera; w tym celu należy wykonać
następujące czynności.
Kliknij prawym przyciskiem myszy ‘Otoczenie sieciowe’ i wybierz ‘Właściwości’. Pojawi się okno ‘Sieć’, służące do konfiguracji parametrów
sieci. Wybierz opcję ‘Protokół internetowy’ (TCP/IP) i kliknij ‘OK’.
Teraz wpisz polecenie ‘Ipconfig/release’ i naciśnij ‘Enter’.
Adres IP został odnowiony. Również w tym przypadku będzie on wyglądał następująco: 0.0.0.0. Teraz wpisz polecenie ‘Ipconfig/renew’ i
naciśnij ‘Enter’.
Zaznacz opcję ‘Uzyskaj adres IP automatycznie’ i kliknij przycisk ‘OK’.
Router przypisze teraz nowy adres IP.
UWAGA!!
Następująca procedura spowoduje usunięcie wszystkich danych wprowadzonych do routera. Oznacza to konieczność ponownego wpisania
nazwy użytkownika, hasła, adresów MAC i IP.
W celu pełnego zresetowania routera należy nacisnąć długopisem przycisk reset i przytrzymać przez cztery sekundy. Wszystkie diody LAN 1
do 4 zgasną, informując o zakończeniu procedury resetowania. Ustawienia routera powrócą do wartości fabrycznych.
Przy wpisywaniu poleceń nie dodawaj apostrofów!!
Przejdź do menu ‘Start’, kliknij ‘Uruchom’ i wpisz ‘CMD’. Zatwierdź klawiszem ‘Enter’. Wpisz polecenie ‘Ipconfig’ i naciśnij ‘Enter’.
W W W. S W E E X . C O M
Konfiguracja routera
Po zakończeniu konfiguracji sieciowej komputera możesz utworzyć połączenie internetowe.
Uruchom przeglądarkę i wpisz następujący adres w pasku adresów: http://192.168.8.1
Naciśnij ‘Enter’.
