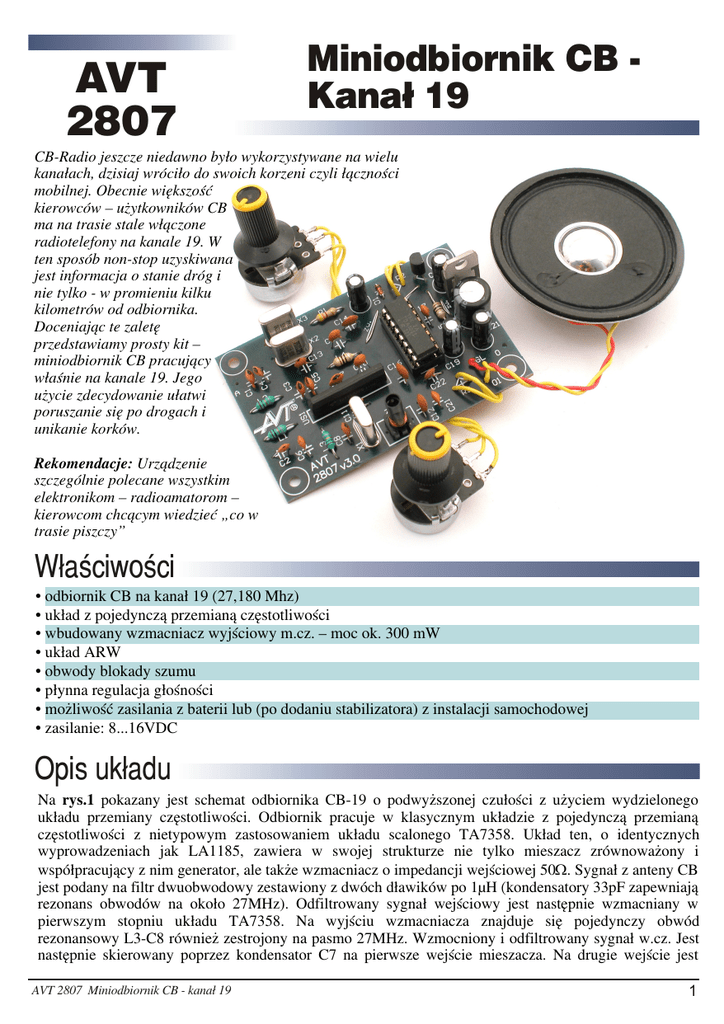

Miniodbiornik CB Kana³ 19
CB-Radio jeszcze niedawno by³o wykorzystywane na wielu
kana³ach, dzisiaj wróci³o do swoich korzeni czyli ³¹cznoœci
mobilnej. Obecnie wiêkszoœæ
kierowców – u¿ytkowników CB
ma na trasie stale w³¹czone
radiotelefony na kanale 19. W
ten sposób non-stop uzyskiwana
jest informacja o stanie dróg i
nie tylko - w promieniu kilku
kilometrów od odbiornika.
Doceniaj¹c te zaletê
przedstawiamy prosty kit –
miniodbiornik CB pracuj¹cy
w³aœnie na kanale 19. Jego
u¿ycie zdecydowanie u³atwi
poruszanie siê po drogach i
unikanie korków.
Rekomendacje: Urz¹dzenie
szczególnie polecane wszystkim
elektronikom – radioamatorom –
kierowcom chc¹cym wiedzieæ „co w
trasie piszczy”
W³aœciwoœci
• odbiornik CB na kana³ 19 (27,180 Mhz)
• uk³ad z pojedyncz¹ przemian¹ czêstotliwoœci
• wbudowany wzmacniacz wyjœciowy m.cz. – moc ok. 300 mW
• uk³ad ARW
• obwody blokady szumu
• p³ynna regulacja g³oœnoœci
• mo¿liwoœæ zasilania z baterii lub (po dodaniu stabilizatora) z instalacji samochodowej
• zasilanie: 8...16VDC
Opis uk³adu
Na rys.1 pokazany jest schemat odbiornika CB-19 o podwy¿szonej czu³oœci z u¿yciem wydzielonego
uk³adu przemiany czêstotliwoœci. Odbiornik pracuje w klasycznym uk³adzie z pojedyncz¹ przemian¹
czêstotliwoœci z nietypowym zastosowaniem uk³adu scalonego TA7358. Uk³ad ten, o identycznych
wyprowadzeniach jak LA1185, zawiera w swojej strukturze nie tylko mieszacz zrównowa¿ony i
wspó³pracuj¹cy z nim generator, ale tak¿e wzmacniacz o impedancji wejœciowej 50W. Sygna³ z anteny CB
jest podany na filtr dwuobwodowy zestawiony z dwóch d³awików po 1µH (kondensatory 33pF zapewniaj¹
rezonans obwodów na oko³o 27MHz). Odfiltrowany sygna³ wejœciowy jest nastêpnie wzmacniany w
pierwszym stopniu uk³adu TA7358. Na wyjœciu wzmacniacza znajduje siê pojedynczy obwód
rezonansowy L3-C8 równie¿ zestrojony na pasmo 27MHz. Wzmocniony i odfiltrowany sygna³ w.cz. Jest
nastêpnie skierowany poprzez kondensator C7 na pierwsze wejœcie mieszacza. Na drugie wejœcie jest
AVT 2807 Miniodbiornik CB - kana³ 19
1
podany sygna³ z lokalnego oscylatora znajduj¹cego siê wewn¹trz struktury TA7358. Czêstotliwoœæ uk³adu
jest stabilizowana za pomoc¹ rezonatora X1 - 22,1184MHz. Czêstotliwoœæ uk³adu jest nieco obni¿ona
poprzez dobran¹ indukcyjnoœæ pod³¹czon¹ w miejsce zwory. Sygna³ poœredniej czêstotliwoœci jest
wy³awiany poprzez obwód L4-C9, zestrojony na wartoœæ nieco ponad 5MHz, a nastêpnie skierowany na
filtr dwukwarcowy X2-X3 (ka¿dy po 5,068MHz). Pomimo swej prostoty tak skonstruowany filtr
drabinkowy zapewnia szerokoœæ pasma oko³o 6kHz. Dalsza obróbka sygna³u p.cz. odbywa siê w uk³adzie
TDA1083, który jest kompletnym uk³adem wyposa¿onym we wzmacniacz p.cz., detektor AM i
wzmacniacz m.cz. o mocy wyjœciowej oko³o 300mW. Na wyjœciu wzmacniacza p.cz. znajduje siê obwód
rezonansowy L5-C17 zestrojony równie¿ na oko³o 5MHz. Sygna³ p.cz. jest automatycznie skierowany na
detektor AM (wyjœcie – nó¿ka 8; kondensator filtruj¹cy C21). Wyjœciowy sygna³ m.cz. przez potencjometr
si³y g³osu R3 jest podany na wejœcie wzmacniacza akustycznego. Wzmocniony sygna³ m.cz. poprzez
kondensator C19 jest skierowany na g³oœnik lub s³uchawki. W uk³adzie zewnêtrznym ARW znajduje siê
bardzo prosty uk³ad blokady szumu. Przy braku sygna³u wejœciowego napiêcie na wyprowadzeniu 16
osi¹ga maksymaln¹ wartoœæ, co powoduje przejœcie tranzystora T1 w stan nasycenia i zablokowanie toru
m.cz. (eliminacjê niepo¿¹danego szumu). Poziom blokady szumu jest regulowany za poœrednictwem
potencjometru R2. Ca³y uk³ad odbiornika mo¿e byæ zasilany napiêciem 6...18V na przyk³ad. Z
akumulatora 12V.
US6
LM7806
3 O
I
VCC
1
M
C21
2
*patrz tekst
430
Rys. 1 Schemat elektryczny
Monta¿ i uruchomienie
Odbiornik nale¿y zmontowaæ na p³ytce drukowanej pokazanej na rys.2. Uk³ad zmontowany ze sprawnych
podzespo³ów powinien byæ gotowy do u¿ycia od razu po do³¹czeniu anteny i zasilania. Po w³¹czeniu
uk³adu w g³oœniku mo¿e pojawiæ siê charakterystyczny szum, który powinien zanikn¹æ w momencie
odbioru sygna³u korespondenta. Przy braku sygna³u CB nale¿y za poœrednictwem potencjometru R2
ustawiæ poziom blokady szumu (na skraju szumu). Zbyt „g³êbokie” ustawienie blokady mo¿e
spowodowaæ nieodblokowanie wzmacniacza m.cz. Oczywiœcie poprawne dzia³anie odbiornika jest
uzale¿nione od anteny. W najprostszym przypadku jako antenê mo¿na wykorzystaæ kawa³ek drutu o
d³ugoœci minimum 1m. Najlepszym rozwi¹zaniem by³oby pod³¹czyæ oryginaln¹ antenê samochodow¹ CB,
anteny takie mo¿na nabyæ w sklepie AVT www.sklep.avt.pl. W literaturze mo¿na spotkaæ opisy wykonania
2
AVT 2807 Miniodbiornik CB - kana³ 19
prostych anten CB. Równie¿ i my dorzucamy swoj¹ cegie³kê, podaj¹c na rys.3 szkic konstrukcji
miniaturowej anteny ramowej na pasmo CB-19. Antenê tak¹ mo¿na uzyskaæ przez wygiêcie drutu
miedzianego o œrednicy 1,5mm i d³ugoœci 1m. Kondensator o wartoœci 62pF wprowadza rezonans pêtli na
wartoœæ oko³o 27,18MHz. Kabel koncentryczny 50W zosta³ do³¹czony poprzez uk³ad dopasowania
wykonany z dodatkowego odcinka drutu o d³ugoœci oko³o 22cm (do³¹czenie kabla jest pokazane na
rysunku). Optymalne zestrojenie odbiornika powinno ograniczyæ siê do doœwiadczalnego dobrania
indukcyjnoœci pod³¹czonej w miejsce zwory w szereg z rezonatorem kwarcowym X1. Znakomicie
sprawdza siê korpus z wkrêcanym rdzeniem ferrytowym (autor robi³ próby z cewkami od OTV Libra) lub
zastosowaæ do³¹czony do zestawu d³awik 2,2uH. Bez tej indukcyjnoœci odbiór jest dobry dla sygna³ów
nadawanych w tak zwanych „pi¹tkach” (27,185kHz), zaœ sygna³y w „zerach” s¹ zrozumia³e, ale nieco
zniekszta³cone. Podczas eksperymentów warto równie¿ pamiêtaæ, ¿e du¿e utrudnienia odbioru AM mog¹
powodowaæ zak³ócenia impulsowe. W skrajnym przypadku sygna³ mo¿e byæ tak zak³ócony, ¿e w
g³oœniku pojawi siê charakterystyczny warkot (np. w pobli¿u silnika czy komputera).
Rys. 2 Rozmieszczenie elementów na p³ytce drukowanej
Rys. 3 Schemat anteny
Wykaz elementów
Rezystory:
R1:.................................................................430W
R2: .....................47kW/A (potencjometr obrotowy)
R3: .....................47kW/B (potencjometr obrotowy)
Kondensatory:
C1, C5: ............................................................12pF
C9, C10, C11,C17:.........................................100pF
C3: ....................................................................1pF
C6,C21: ..........................................................2,2nF
C2, C4: ............................................................22pF
C7: .................................................................5,6pF
C8: ..................................................................27pF
C13: ................................................................33pF
C15,C18,C19, C21: ................................100µF/16V
C12,C14,C16:................................................100nF
C22: ................................................................22nF
C20:.....................................................1000µF/16V
AVT 2807 Miniodbiornik CB - kana³ 19
Pó³przewodniki:
D1:............................................................1N4148
T1: ..............................................................BC547
US1:..........................................................TA7358
US2: .......................................................TDA1083
US3:..............................................................7806
Pozosta³e:
L1...L3: ...........................................................1µH
L4,L5: ...........................................................10µH
G³: ................................................ g³oœnik 8W/1W
X1: ....................................................22,1184MHz
X2, X3: .................................................5,068MHz
ZW.........d³awik 2,2uH (patrz tekst) lub cewka 7x7
3
Zestaw powsta³ na podstawie projektu o tym samym tytule opublikowanego w Elektronice dla Wszystkich 01/07
