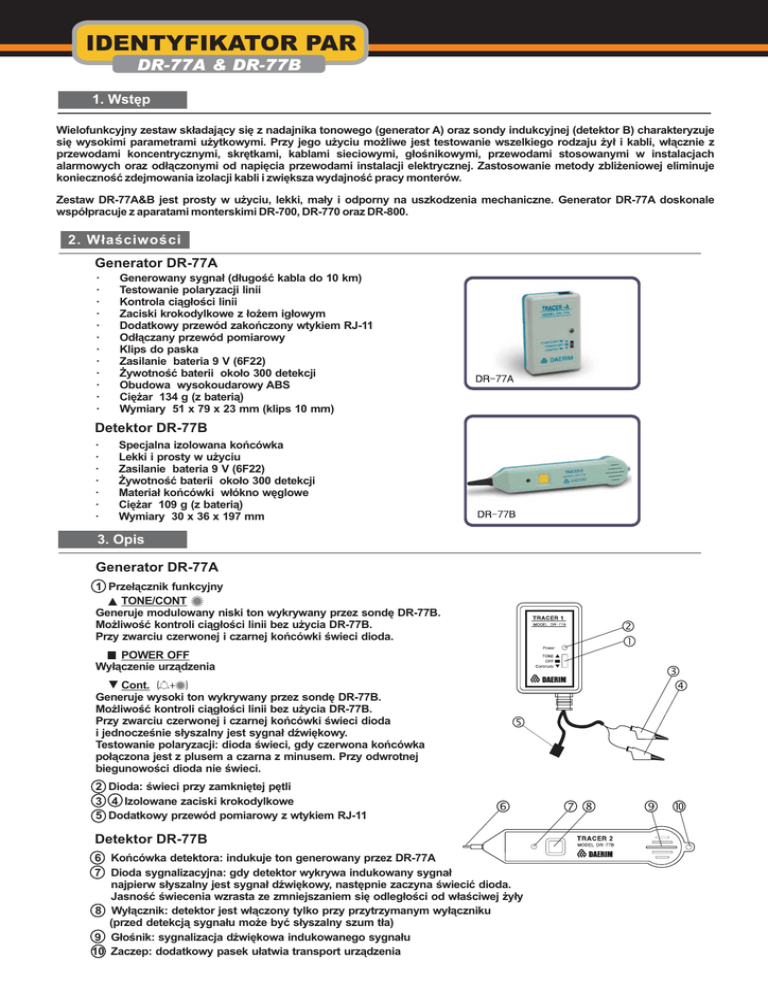

IDENTYFIKATOR PAR
1. Wstêp
Wielofunkcyjny zestaw sk³adaj¹cy siê z nadajnika tonowego (generator A) oraz sondy indukcyjnej (detektor B) charakteryzuje
siê wysokimi parametrami u¿ytkowymi. Przy jego u¿yciu mo¿liwe jest testowanie wszelkiego rodzaju ¿y³ i kabli, w³¹cznie z
przewodami koncentrycznymi, skrêtkami, kablami sieciowymi, g³oœnikowymi, przewodami stosowanymi w instalacjach
alarmowych oraz od³¹czonymi od napiêcia przewodami instalacji elektrycznej. Zastosowanie metody zbli¿eniowej eliminuje
koniecznoœæ zdejmowania izolacji kabli i zwiêksza wydajnoœæ pracy monterów.
Zestaw DR-77A&B jest prosty w u¿yciu, lekki, ma³y i odporny na uszkodzenia mechaniczne. Generator DR-77A doskonale
wspó³pracuje z aparatami monterskimi DR-700, DR-770 oraz DR-800.
2. W³aœciwoœci
Generator DR-77A
·
·
·
·
·
·
·
·
·
·
·
·
Generowany sygna³ (d³ugoœæ kabla do 10 km)
Testowanie polaryzacji linii
Kontrola ci¹g³oœci linii
Zaciski krokodylkowe z ³o¿em ig³owym
Dodatkowy przewód zakoñczony wtykiem RJ-11
Od³¹czany przewód pomiarowy
Klips do paska
Zasilanie bateria 9 V (6F22)
¯ywotnoœæ baterii oko³o 300 detekcji
Obudowa wysokoudarowy ABS
Ciê¿ar 134 g (z bateri¹)
Wymiary 51 x 79 x 23 mm (klips 10 mm)
Detektor DR-77B
·
·
·
·
·
·
·
Specjalna izolowana koñcówka
Lekki i prosty w u¿yciu
Zasilanie bateria 9 V (6F22)
¯ywotnoœæ baterii oko³o 300 detekcji
Materia³ koñcówki w³ókno wêglowe
Ciê¿ar 109 g (z bateri¹)
Wymiary 30 x 36 x 197 mm
3. Opis
Generator DR-77A
1 Prze³¹cznik funkcyjny
TONE/CONT
Generuje modulowany niski ton wykrywany przez sondê DR-77B.
Mo¿liwoœæ kontroli ci¹g³oœci linii bez u¿ycia DR-77B.
Przy zwarciu czerwonej i czarnej koñcówki œwieci dioda.
POWER OFF
Wy³¹czenie urz¹dzenia
Cont.
Generuje wysoki ton wykrywany przez sondê DR-77B.
Mo¿liwoœæ kontroli ci¹g³oœci linii bez u¿ycia DR-77B.
Przy zwarciu czerwonej i czarnej koñcówki œwieci dioda
i jednoczeœnie s³yszalny jest sygna³ dŸwiêkowy.
Testowanie polaryzacji: dioda œwieci, gdy czerwona koñcówka
po³¹czona jest z plusem a czarna z minusem. Przy odwrotnej
biegunowoœci dioda nie œwieci.
2 Dioda: œwieci przy zamkniêtej pêtli
3 4 Izolowane zaciski krokodylkowe
5 Dodatkowy przewód pomiarowy z wtykiem RJ-11
Detektor DR-77B
6 Koñcówka detektora: indukuje ton generowany przez DR-77A
7 Dioda sygnalizacyjna: gdy detektor wykrywa indukowany sygna³
najpierw s³yszalny jest sygna³ dŸwiêkowy, nastêpnie zaczyna œwieciæ dioda.
Jasnoœæ œwiecenia wzrasta ze zmniejszaniem siê odleg³oœci od w³aœciwej ¿y³y
8 Wy³¹cznik: detektor jest w³¹czony tylko przy przytrzymanym wy³¹czniku
(przed detekcj¹ sygna³u mo¿e byæ s³yszalny szum t³a)
9 G³oœnik: sygnalizacja dŸwiêkowa indukowanego sygna³u
10 Zaczep: dodatkowy pasek u³atwia transport urz¹dzenia
4. U¿ytkowanie
A. Te s t c i ¹ g ³ o œ c i l i n i i ( p r z y u ¿ y c i u D R - 7 7 A o r a z DR-77B)
Zestaw DR-77A/B umo¿liwia precyzyjne œledzenie ¿y³ oraz
identyfikacjê szukanej pary w wi¹zce przewodów
A. Pod³¹czyæ koñcówki DR-77A do odpowiednich przewodów
(mo¿na wykorzystaæ dodatkowy przewód z wtykiem modularnym)
B. Ustawiæ prze³¹cznik DR-77A w pozycji TONE/CONT
C. Przesuwaæ koñcówkê detektora DR-77B wokó³ kolejnych
przewodów w wi¹zce
D. Gdy koñcówka sondy indukcyjnej (detektora) zbli¿a siê do
w³aœciwego przewodu s³yszalny jest sygna³ dŸwiêkowy
E. Przy minimalnej odleg³oœci od w³aœciwego przewodu zaczyna
œwieciæ dioda i wzrasta g³oœnoœæ sygna³u dŸwiêkowego
ACJA
UNIK
KOM
TELE
B. Te s t c i ¹ g ³ o œ c i l i n i i ( t y l k o D R - 7 7 A )
Testowanie linii z wykorzystaniem samego generatora
A. Ustawiæ prze³¹cznik DR-77A w pozycji CONT
B. Po³¹czyæ jeden zacisk przewodu pomiarowego z ¿y³¹
pe³ni¹c¹ funkcjê ¿y³y referencyjnej
C. Po³¹czyæ drugi zacisk z testowanym przewodem
D. Na drugim koñcu wi¹zki przewodów zwieraæ ¿y³ê
referencyjn¹ z testowanym przewodem. Przy
zamkniêtej pêtli s³yszalny jest sygna³ dŸwiêkowy i
œwieci dioda. Jednoczeœnie mo¿na nawi¹zaæ
komunikacjê g³osow¹ za pomoc¹ telefonów
monterskich DR-700, DR-770 lub DR-800
C. Kontrola polaryzacji ( t y l k o D R - 7 7 A )
Prosty test polaryzacji za pomoc¹ samego generatora
A. Ustawiæ prze³¹cznik DR-77A w pozycji CONT
B. Po³¹czyæ czerwony zacisk z dodatnim biegunem linii
zaœ czarny z ujemnym. Jeœli biegunowoœæ nie jest
znana pod³¹czyæ zaciski do obydwu przewodów pary
C. Przy w³aœciwej polaryzacji s³yszalny jest sygna³
dŸwiêkowy i œwieci dioda. Przy odwrotnej polaryzacji
brak jest sygnalizacji
D. Inne funkcje ( t y l k o D R - 7 7 A )
Proste testy stanu linii (przerwa, zwarcie)
z wykorzystaniem samego generatora DR-77A
A. Ustawiæ prze³¹cznik g³ówny DR-77A w pozycji TONE/CONT
B. Pod³¹czyæ zaciski przewodu pomiarowego do obydwu przewodów
linii. Œwiecenie diody (bez wzglêdu na jej jasnoœæ) œwiadczy o
istnieniu pewnej rezystancji pomiêdzy przewodami (w przypadku
przerwy dioda nie œwieci)
C. Gdy dioda œwieci s³abym œwiat³em rezystancja wynosi ok. 100 kOhm
D. Jasne œwiecenie diody oznacza rezystancjê 0 Ohm (zwarcie)
Uwagi
Po zakoñczeniu pracy z zestawem DR-77A&B nale¿y upewniæ siê, czy zosta³
on wy³¹czony. W przeciwnym przypadku mo¿e dojœæ do przedwczesnego
zu¿ycia baterii.
Nie wolno testowaæ znajduj¹cych siê pod napiêciem przewodów pr¹du
zmiennego, poniewa¿ grozi to powa¿nym szkodzeniem sprzêtu!
