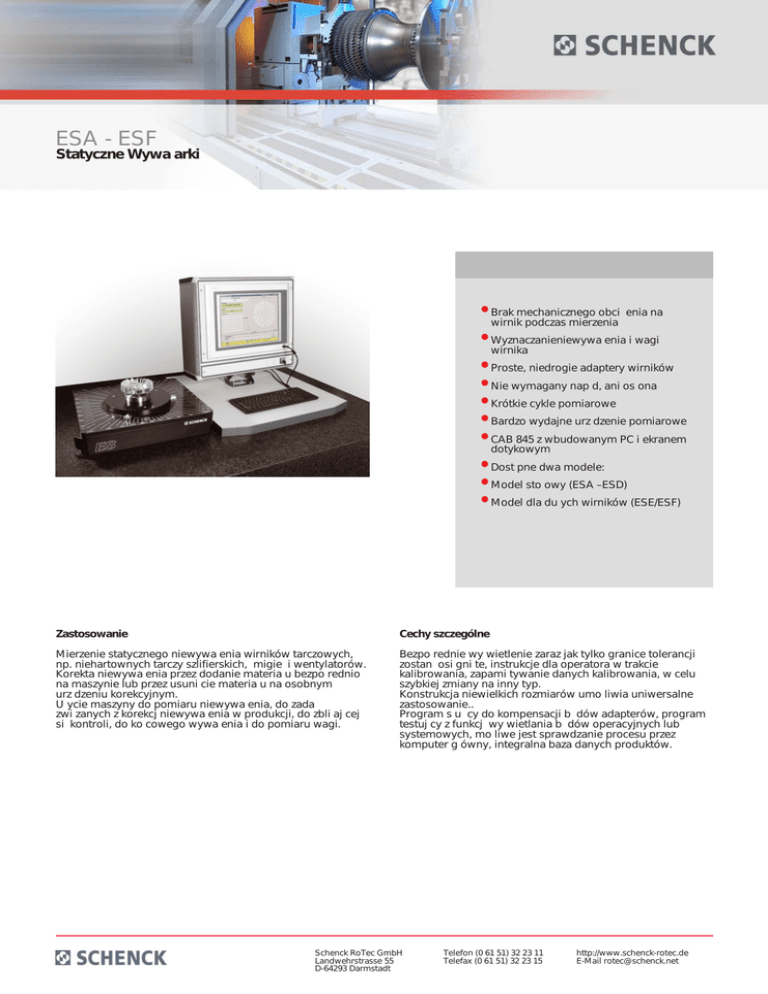

ESA - ESF

ESA - ESF
Statyczne Wywa arki
• Brak mechanicznego obci
enia na
wirnik podczas mierzenia
• Wyznaczanieniewywa enia i wagi
wirnika
• Proste, niedrogie adaptery wirników
• Nie wymagany nap d, ani os ona
• Krótkie cykle pomiarowe
• Bardzo wydajne urz dzenie pomiarowe
• CAB 845 z wbudowanym PC i ekranem
dotykowym
• Dost pne dwa modele:
• Model sto owy (ESA –ESD)
• Model dla du ych wirników (ESE/ESF)
Zastosowanie
Cechy szczególne
Mierzenie statycznego niewywa enia wirników tarczowych,
np. niehartownych tarczy szlifierskich, migie i wentylatorów.
Korekta niewywa enia przez dodanie materia u bezpo rednio
na maszynie lub przez usuni cie materia u na osobnym
urz dzeniu korekcyjnym.
U ycie maszyny do pomiaru niewywa enia, do zada
zwi zanych z korekcj niewywa enia w produkcji, do zbli aj cej
si kontroli, do ko cowego wywa enia i do pomiaru wagi.
Bezpo rednie wy wietlenie zaraz jak tylko granice tolerancji
zostan osi gni te, instrukcje dla operatora w trakcie
kalibrowania, zapami tywanie danych kalibrowania, w celu
szybkiej zmiany na inny typ.
Konstrukcja niewielkich rozmiarów umo liwia uniwersalne
zastosowanie..
Program s u cy do kompensacji b dów adapterów, program
testuj cy z funkcj wy wietlania b dów operacyjnych lub
systemowych, mo liwe jest sprawdzanie procesu przez
komputer g ówny, integralna baza danych produktów.
Schenck RoTec GmbH
Landwehrstrasse 55
D-64293 Darmstadt
Telefon (0 61 51) 32 23 11
Telefax (0 61 51) 32 23 15
http://www.schenck-rotec.de
E-Mail [email protected]
ESA - ESF
Statyczne Wywa arki
Uk ad pomiarowy CAB 945
Zmiana typu wirnika
Kalibracja
Dla wirników o wadze 600-1500 kg rkomendujemy wywa arki serii&
Schenck RoTec GmbH
Landwehrstrasse 55
D-64293 Darmstadt
Telefon (0 61 51) 32 23 11
Telefax (0 61 51) 32 23 15
http://www.schenck-rotec.de
E-Mail [email protected]
ESA - ESF
Statyczne Wywa arki
160;CBWG&
Schenck RoTec GmbH
Landwehrstrasse 55
D-64293 Darmstadt
Telefon (0 61 51) 32 23 11
Telefax (0 61 51) 32 23 15
http://www.schenck-rotec.de
E-Mail [email protected]
ESA - ESF
Statyczne Wywa arki
Technical data at a glance
Load carrying capability of the balancing unit
Diameter
ESA
[kg]
ESB
ESC
ESD
ESE
ESF
1-3
3-6
6 - 20
20 - 60
60 - 200
[mm]
250
250
500
1000
1000
1500
Measurable unbalance, max.
[kgmm]
7
10
14
25
100
330
Measuring uncertainty
[gmm]
0,5
3
5
15
40
80
[s]
2 ... 5
2 ... 5
2 ... 5
2 ... 5
2 ... 5
2 ... 5
230 V, 50 Hz
230 V, 50 Hz
230 V, 50 Hz
230 V, 50 Hz
230 V, 50 Hz
230 V, 50 Hz
Measuring time
Power supply
Width A
[mm]
480
480
480
480
480
480
Depth B
[mm]
390
390
390
390
390
390
Height C
[mm]
120
120
120
120
120
120
•
•
•
•
•
•
•
•
•
Typical rotors
Grinding discs
Wheel hubs, brake drums, brake discs
Clutch components, flywheels
•
•
•
•
Ventilators, fans
•
•
•
•
Chopper rotors
•
•
•
•
Railway carriage wheels
•
Vehicle tires
•
•
Complete wheels
•
•
•
Propellers
•
•
•
R0050400.02
R0050500.02
R0050600.02
Order-Nr.
R0050100.02
R0050200.02
R0050300.02
2) In accordance with DIN 1319 without adaptor errors
3) Data non-binding, depending on respective equipment 44
