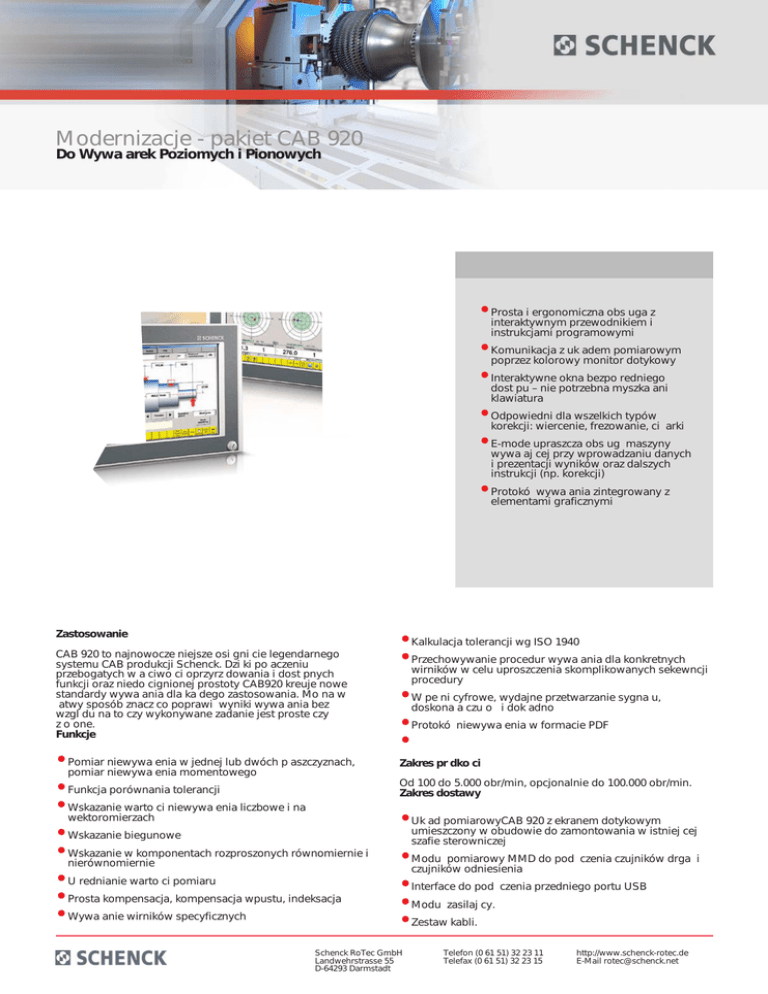

Modernizacje - pakiet CAB 920

Modernizacje - pakiet CAB 920
Do Wywa arek Poziomych i Pionowych
• Prosta i ergonomiczna obs uga z
interaktywnym przewodnikiem i
instrukcjami programowymi
• Komunikacja z uk adem pomiarowym
poprzez kolorowy monitor dotykowy
• Interaktywne okna bezpo redniego
dost pu – nie potrzebna myszka ani
klawiatura
• Odpowiedni dla wszelkich typów
korekcji: wiercenie, frezowanie, ci arki
• E-mode upraszcza obs ug
maszyny
wywa aj cej przy wprowadzaniu danych
i prezentacji wyników oraz dalszych
instrukcji (np. korekcji)
• Protokó
wywa ania zintegrowany z
elementami graficznymi
Zastosowanie
CAB 920 to najnowocze niejsze osi gni cie legendarnego
systemu CAB produkcji Schenck. Dzi ki po aczeniu
przebogatych w a ciwo ci oprzyrz dowania i dost pnych
funkcji oraz niedo cignionej prostoty CAB920 kreuje nowe
standardy wywa ania dla ka dego zastosowania. Mo na w
atwy sposób znacz co poprawi wyniki wywa ania bez
wzgl du na to czy wykonywane zadanie jest proste czy
z o one.
Funkcje
• Pomiar niewywa enia w jednej lub dwóch p aszczyznach,
pomiar niewywa enia momentowego
• Kalkulacja tolerancji wg ISO 1940
• Przechowywanie procedur wywa ania dla konkretnych
wirników w celu uproszczenia skomplikowanych sekewncji
procedury
• W pe ni cyfrowe, wydajne przetwarzanie sygna u,
doskona a czu o i dok adno
• Protokó
•
niewywa enia w formacie PDF
Zakres pr dko ci
Od 100 do 5.000 obr/min, opcjonalnie do 100.000 obr/min.
Zakres dostawy
• Funkcja porównania tolerancji
• Wskazanie warto ci niewywa enia liczbowe i na
wektoromierzach
• Wskazanie biegunowe
• Wskazanie w komponentach rozproszonych równomiernie i
nierównomiernie
• U rednianie warto ci pomiaru
• Prosta kompensacja, kompensacja wpustu, indeksacja
• Wywa anie wirników specyficznych
• Uk ad pomiarowyCAB 920 z ekranem dotykowym
umieszczony w obudowie do zamontowania w istniej cej
szafie sterowniczej
• Modu
pomiarowy MMD do pod czenia czujników drga i
czujników odniesienia
• Interface do pod czenia przedniego portu USB
• Modu zasilaj cy.
• Zestaw kabli.
Schenck RoTec GmbH
Landwehrstrasse 55
D-64293 Darmstadt
Telefon (0 61 51) 32 23 11
Telefax (0 61 51) 32 23 15
http://www.schenck-rotec.de
E-Mail [email protected]
Modernizacje - pakiet CAB 920
Do Wywa arek Poziomych i Pionowych
• Kable przej ciówki do pod czenia nowych kabli.
• Dokumentacja techniczna na CD wraz z instrukcj
obs ugi
CAB920 i schematem pod czenia.
Dla maszyn z nap dem pasowym
• Optyczny czujnik obrotów SR 19.
• Zestaw kabli do czujnika odniesienia.
• Zestaw kabli do pod czenia z szaf sterownicz .
Dalsze opcjeosprz tu dodatkowego i oprogramowania
dodatkowego dost pne na zapytanie.
Cena
Od 14,800 EUR
Schenck RoTec GmbH
Landwehrstrasse 55
D-64293 Darmstadt
Telefon (0 61 51) 32 23 11
Telefax (0 61 51) 32 23 15
http://www.schenck-rotec.de
E-Mail [email protected]
Modernizacje - pakiet CAB 920
Do Wywa arek Poziomych i Pionowych
Przyjrzysta wizualizacja niewywa enia -numerycznie i wektorowo z kolorowym
zaznaczeniem kiedy osi gni to tolerancje.
CAB920 mo e wy wietla niewywa enie w 3 p aszczyznach w przypadku wywa ania wirników
gi tkich- elastycznych
Schenck RoTec GmbH
Landwehrstrasse 55
D-64293 Darmstadt
Telefon (0 61 51) 32 23 11
Telefax (0 61 51) 32 23 15
http://www.schenck-rotec.de
E-Mail [email protected]
Modernizacje - pakiet CAB 920
Do Wywa arek Poziomych i Pionowych
Technical data at a glance
Application
Basic system
Universal for horizontal or vertical balancing machines, hard- or soft bearing
Modular and service friendly design with measurement, analysis and display units. Data processing and calculation via integrated industrial PC with Schenck Computer Aided Balancing software
* Vector and numeric display
* Measure dynamic unbalance in 2 planes, the static unbalance and the couple unbalance
* Automatic tolerance comparison
* Display of polar or in equally / non-equally distributed components
* Averaging of the measured values over time, rotor type related
* Tolerance calculation according to ISO 1940
* Balancing protocol in PDF format
* Conversion to other setup data
* Single compensation, key compensation, index balancing
* Drive control for automatic measuring cycle
* Definition and storing of type-related balancing procedures for simplification of complex work sequences
* Context-sensitive help function, automatic self-test
* Monitoring measuring signals
Display
Input
Active 15â TFT colour display with high luminosity
Context dependent assignment of function keys, touchscreen
Measuring methods
Efficient, fully digital measured data processing for highest measurement accuracy
Unbalance measuring range
1 : 2,000,000
Speed range
100 to 5,000 rpm , optional up to 100,000 rpm
Data storage
Dependent on the size of the storage medium, practically unlimited
* USB for peripherals
* Frontside USB for data export to storage media, etc.
* Network interface for data backup, ethernet
* Protocol printer
* Marking measured values, averaging over runs
* Angle indexing indicator
* Extensive balancing software e.g. for drilling, milling, setting weights
* Overlapping cycle
* Rotor specific calibration
* Alternating operation of 2 balancing machines with one measuring unit
* Measured value recording and storage during startup
* Vibration velocity measuring mode with single and double (2f) reference frequency
Schenck RoTec GmbH
Landwehrstrasse 55
D-64293 Darmstadt
Telefon (0 61 51) 32 23 11
Telefax (0 61 51) 32 23 15
http://www.schenck-rotec.de
E-Mail [email protected]
Modernizacje - pakiet CAB 920
Do Wywa arek Poziomych i Pionowych
* Bode- and Nyquist-diagram
* Additional measurement channels for runout measurement, etc.
* Statistical software
* Industry-specific solutions for
** the roller industry: Laser scanning, special report, 3-plane display, etc.
** Propshaft industry: up to 4 planes in parallel, permanent or rotor-specific calibration, compensation of reactive forces
** Aviation industry: Averaging over runs, weight distribution, nesting
