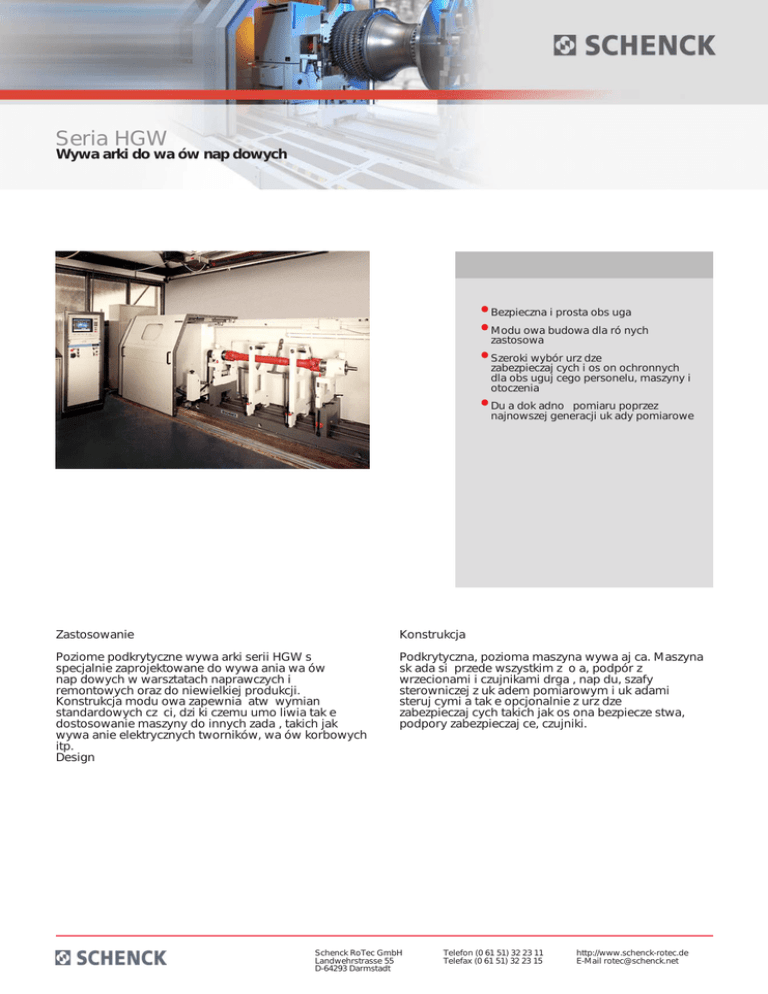

Seria HGW

Seria HGW
Wywa arki do wa ów nap dowych
• Bezpieczna i prosta obs uga
• Modu owa budowa dla ró nych
zastosowa
• Szeroki wybór urz dze
zabezpieczaj cych i os on ochronnych
dla obs uguj cego personelu, maszyny i
otoczenia
• Du a dok adno
pomiaru poprzez
najnowszej generacji uk ady pomiarowe
Zastosowanie
Konstrukcja
Poziome podkrytyczne wywa arki serii HGW s
specjalnie zaprojektowane do wywa ania wa ów
nap dowych w warsztatach naprawczych i
remontowych oraz do niewielkiej produkcji.
Konstrukcja modu owa zapewnia atw wymian
standardowych cz ci, dzi ki czemu umo liwia tak e
dostosowanie maszyny do innych zada , takich jak
wywa anie elektrycznych tworników, wa ów korbowych
itp.
Design
Podkrytyczna, pozioma maszyna wywa aj ca. Maszyna
sk ada si przede wszystkim z o a, podpór z
wrzecionami i czujnikami drga , nap du, szafy
sterowniczej z uk adem pomiarowym i uk adami
steruj cymi a tak e opcjonalnie z urz dze
zabezpieczaj cych takich jak os ona bezpiecze stwa,
podpory zabezpieczaj ce, czujniki.
