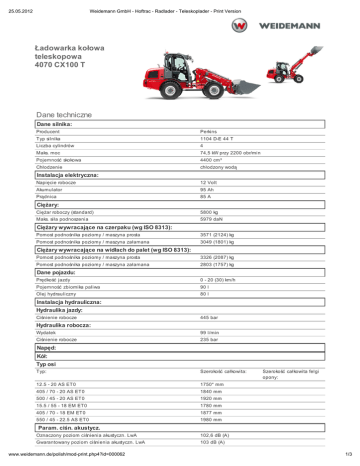

Weidemann GmbH - Hoftrac - Radlader - Teleskoplader - Print Version
Ładowarka kołowa
teleskopowa
4070 CX100 T
Dane techniczne
Dane silnika:
Producent
Perkins
Typ silnika
1104 D-E 44 T
Liczba cylindrów
4
Maks. moc
74,5 kW przy 2200 obr/min
Pojemność skokowa
4400 cm³
Chłodzenie
chłodzony wodą
Instalacja elektryczna:
Napięcie robocze
12 Volt
Akumulator
95 Ah
Prądnica
85 A
Ciężary:
Ciężar roboczy (standard)
5800 kg
Maks. siła podnoszenia
5979 daN
Ciężary wywracające na czerpaku (wg ISO 8313):
Pomost podnośnika poziomy / maszyna prosta
3571 (2124) kg
Pomost podnośnika poziomy / maszyna załamana
3049 (1801) kg
Ciężary wywracające na widłach do palet (wg ISO 8313):
Pomost podnośnika poziomy / maszyna prosta
3326 (2087) kg
Pomost podnośnika poziomy / maszyna załamana
2803 (1757) kg
Dane pojazdu:
Prędkość jazdy
0 - 20 (30) km/h
Pojemność zbiornika paliwa
90 l
Olej hydrauliczny
80 l
Instalacja hydrauliczna:
Hydraulika jazdy:
Ciśnienie robocze
445 bar
Hydraulika robocza:
Wydatek
99 l/min
Ciśnienie robocze
235 bar
Napęd:
Kół:
Typ osi
Typ:
Szerokość całkowita:
12.5 - 20 AS ET0
1750* mm
405 / 70 - 20 AS ET0
1840 mm
500 / 45 - 20 AS ET0
1920 mm
15.5 / 55 - 18 EM ET0
1780 mm
405 / 70 - 18 EM ET0
1877 mm
550 / 45 - 22.5 AS ET0
1980 mm
Szerokość całkowita felgi
opony:
Param. ciśn. akustycz.
Oznaczony poziom ciśnienia akustyczn. LwA
102,6 dB (A)
Gwarantowany poziom ciśnienia akustyczn. LwA
103 dB (A)
www.weidemann.de/polish/mod-print.php4?id=000062
1/3
25.05.2012
Weidemann GmbH - Hoftrac - Radlader - Teleskoplader - Print Version
Podany poziom ciśnienia akustyczn. LpA
78 dB (A)
Wibracje (wartość rzeczywista ważona)
Wibracj e dłoń/ramię:
Wibracje na odcinku dłoń-ramię nie przekraczają wartości 2,5 m/s².
Wibracj e/całe ciało:
Ładowarka została wyposażona w fotel operatora spełniający wymagania EN ISO 7096:2000.
Jeżeli ładowarka jest stosowana zgodnie z przeznaczeniem, wibracje całego ciała wahają się od dolnej granicy 0,5 m/s² do
krótkotrwałej wartości maksymalnej.
Do obliczania wartości wibracji wg ISO/TR 25398:2006 zaleca się stosowanie wartości podanych w tej tabeli. Równocześnie
należy uwzględnić rzeczywiste warunki robót.
Ładowarki teleskopowe, podobnie jak ładowarki kołowe, zostały sklasyfikowane wg ciężaru roboczego.
Wartość średnia
1,4*s x
1,4*s y
sz
[m/s²]
[m/s²]
[m/s²]
[m/s²]
0,86
0,65
0,27
0,29
0,13
0,84
0,81
0,52
0,23
0,2
0,14
Zastosowanie w urabianiu
(surowe warunki robocze)
1,27
0,97
0,81
0,47
0,31
0,47
Przemieszczenie pojazdu
0,76
0,91
0,49
0,33
0,35
0,17
Pace załadunkowe
0,99
0,84
0,54
0,29
0,32
0,14
Typow e w arunki eksploatacj i
[m/s²]
[m/s²]
Kompaktowa ładowarka kołowa
(ciężar roboczy < 4500 kg)
Load & carry
(prace załadunkowe i transp.)
0,94
Load & carry
(prace załadunkowe i transp.)
Ładowarka kołowa
(ciężar roboczy > 4500 kg)
Odchylenie standardow e
1,4*a w,eqx 1,4*a w,eqy a w,eqz
Rodzaj ładow arki
* Standard
www.weidemann.de/polish/mod-print.php4?id=000062
2/3
25.05.2012
Weidemann GmbH - Hoftrac - Radlader - Teleskoplader - Print Version
Ładowarka kołowa teleskopowa 4070 CX100 T
Wymiary
A
B
C
D
E
F
H
J
K
L
M
N
O
P
Q
S
T
U
V
W
X
Y
Z
Długość całkowita
mm
6255
Całkowita długość bez czerpaka
5200
Środek osi do punktu obrotu łyżki
1245
Rozstaw kół
2190
Występ tylnej części
1520
Wysokość z kabiną
2610
Wysokość fotela
1571
Całkowita wysokość robocza
5904
Maks. wysokość punktu obrotu czerpaka
5050
Wysokość przeładunku
4722
Wysokość wysypu
4055
Zasięg dla M
Głębokość kopania
955
57
Szerokość całkowita
1750
Rozstaw kół
1420
Prześwit
320
Maksymalny promień
4440
Promień na zewnętrznej krawędzi
3824
Promień wewnętrzny
1954
Kąt wyboczenia
42°
Kąt staczania przy maks. wysokości podnoszenia
45°
Maks. kąt wysypu
33°
Kąt staczania przy gruncie
41°
Weidemann GmbH, Mühlhäuser Weg 45-49, 34519 Diemelsee-Flechtdorf , Germany
Tel.: +49 (0)5633 609-0 Fax: +49 (0)5633 609-666
E-Mail: [email protected] www.weidemann.de
