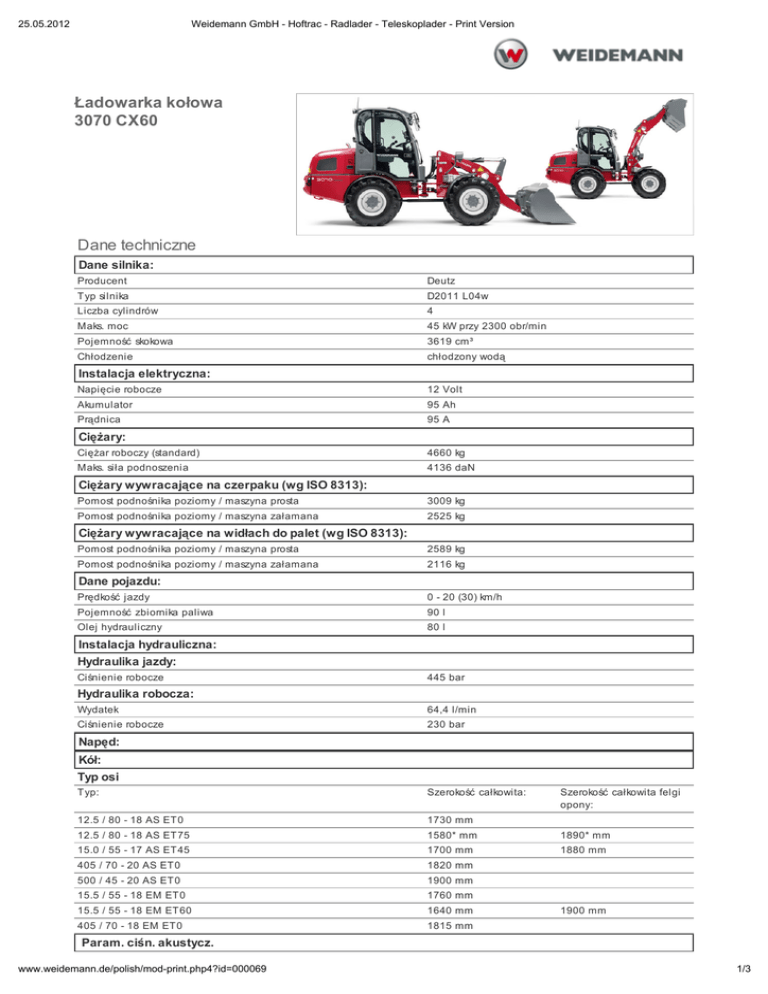

Ładowarka kołowa 3070 CX60 Dane techniczne

25.05.2012
Weidemann GmbH - Hoftrac - Radlader - Teleskoplader - Print Version
Ładowarka kołowa
3070 CX60
Dane techniczne
Dane silnika:
Producent
Deutz
Typ silnika
D2011 L04w
Liczba cylindrów
4
Maks. moc
45 kW przy 2300 obr/min
Pojemność skokowa
3619 cm³
Chłodzenie
chłodzony wodą
Instalacja elektryczna:
Napięcie robocze
12 Volt
Akumulator
95 Ah
Prądnica
95 A
Ciężary:
Ciężar roboczy (standard)
4660 kg
Maks. siła podnoszenia
4136 daN
Ciężary wywracające na czerpaku (wg ISO 8313):
Pomost podnośnika poziomy / maszyna prosta
3009 kg
Pomost podnośnika poziomy / maszyna załamana
2525 kg
Ciężary wywracające na widłach do palet (wg ISO 8313):
Pomost podnośnika poziomy / maszyna prosta
2589 kg
Pomost podnośnika poziomy / maszyna załamana
2116 kg
Dane pojazdu:
Prędkość jazdy
0 - 20 (30) km/h
Pojemność zbiornika paliwa
90 l
Olej hydrauliczny
80 l
Instalacja hydrauliczna:
Hydraulika jazdy:
Ciśnienie robocze
445 bar
Hydraulika robocza:
Wydatek
64,4 l/min
Ciśnienie robocze
230 bar
Napęd:
Kół:
Typ osi
Typ:
Szerokość całkowita:
Szerokość całkowita felgi
opony:
12.5 / 80 - 18 AS ET0
1730 mm
12.5 / 80 - 18 AS ET75
1580* mm
1890* mm
15.0 / 55 - 17 AS ET45
1700 mm
1880 mm
405 / 70 - 20 AS ET0
1820 mm
500 / 45 - 20 AS ET0
1900 mm
15.5 / 55 - 18 EM ET0
1760 mm
15.5 / 55 - 18 EM ET60
1640 mm
405 / 70 - 18 EM ET0
1815 mm
1900 mm
Param. ciśn. akustycz.
www.weidemann.de/polish/mod-print.php4?id=000069
1/3
25.05.2012
Weidemann GmbH - Hoftrac - Radlader - Teleskoplader - Print Version
Oznaczony poziom ciśnienia akustyczn. LwA
100,2 dB (A)
Gwarantowany poziom ciśnienia akustyczn. LwA
101 dB (A)
Podany poziom ciśnienia akustyczn. LpA
78 dB (A)
Wibracje (wartość rzeczywista ważona)
Wibracj e dłoń/ramię:
Wibracje na odcinku dłoń-ramię nie przekraczają wartości 2,5 m/s².
Wibracj e/całe ciało:
Ładowarka została wyposażona w fotel operatora spełniający wymagania EN ISO 7096:2000.
Jeżeli ładowarka jest stosowana zgodnie z przeznaczeniem, wibracje całego ciała wahają się od dolnej granicy 0,5 m/s² do
krótkotrwałej wartości maksymalnej.
Do obliczania wartości wibracji wg ISO/TR 25398:2006 zaleca się stosowanie wartości podanych w tej tabeli. Równocześnie
należy uwzględnić rzeczywiste warunki robót.
Ładowarki teleskopowe, podobnie jak ładowarki kołowe, zostały sklasyfikowane wg ciężaru roboczego.
Wartość średnia
1,4*s x
1,4*s y
sz
[m/s²]
[m/s²]
[m/s²]
[m/s²]
0,86
0,65
0,27
0,29
0,13
0,84
0,81
0,52
0,23
0,2
0,14
Zastosowanie w urabianiu
(surowe warunki robocze)
1,27
0,97
0,81
0,47
0,31
0,47
Przemieszczenie pojazdu
0,76
0,91
0,49
0,33
0,35
0,17
Pace załadunkowe
0,99
0,84
0,54
0,29
0,32
0,14
Rodzaj ładow arki
Typow e w arunki eksploatacj i
[m/s²]
[m/s²]
Kompaktowa ładowarka kołowa
(ciężar roboczy < 4500 kg)
Load & carry
(prace załadunkowe i transp.)
0,94
Load & carry
(prace załadunkowe i transp.)
Ładowarka kołowa
(ciężar roboczy > 4500 kg)
Odchylenie standardow e
1,4*a w,eqx 1,4*a w,eqy a w,eqz
* Standard
www.weidemann.de/polish/mod-print.php4?id=000069
2/3
25.05.2012
Weidemann GmbH - Hoftrac - Radlader - Teleskoplader - Print Version
Ładowarka kołowa 3070 CX60
Wymiary
A
B
C
D
E
F
H
J
K
L
M
N
O
P
Q
S
T
U
V
W
X
Y
Z
Długość całkowita
mm
5606
Całkowita długość bez czerpaka
4545
Środek osi do punktu obrotu łyżki
1030
Rozstaw kół
2005
Występ tylnej części
1445
Wysokość z kabiną niska
2411
Wysokość z kabiną wysoka
2573
Wysokość fotela
1450
Całkowita wysokość robocza
3954
Maks. wysokość punktu obrotu czerpaka
3307
Wysokość przeładunku
3007
Wysokość wysypu
2375
Zasięg dla M
867
Głębokość kopania
136
Szerokość całkowita
1570
Rozstaw kół
1250
Prześwit
347
Maksymalny promień
3866
Promień na zewnętrznej krawędzi
3419
Promień wewnętrzny
1667
Kąt wyboczenia
44°
Kąt staczania przy maks. wysokości podnoszenia
45°
Maks. kąt wysypu
38°
Kąt staczania przy gruncie
43°
