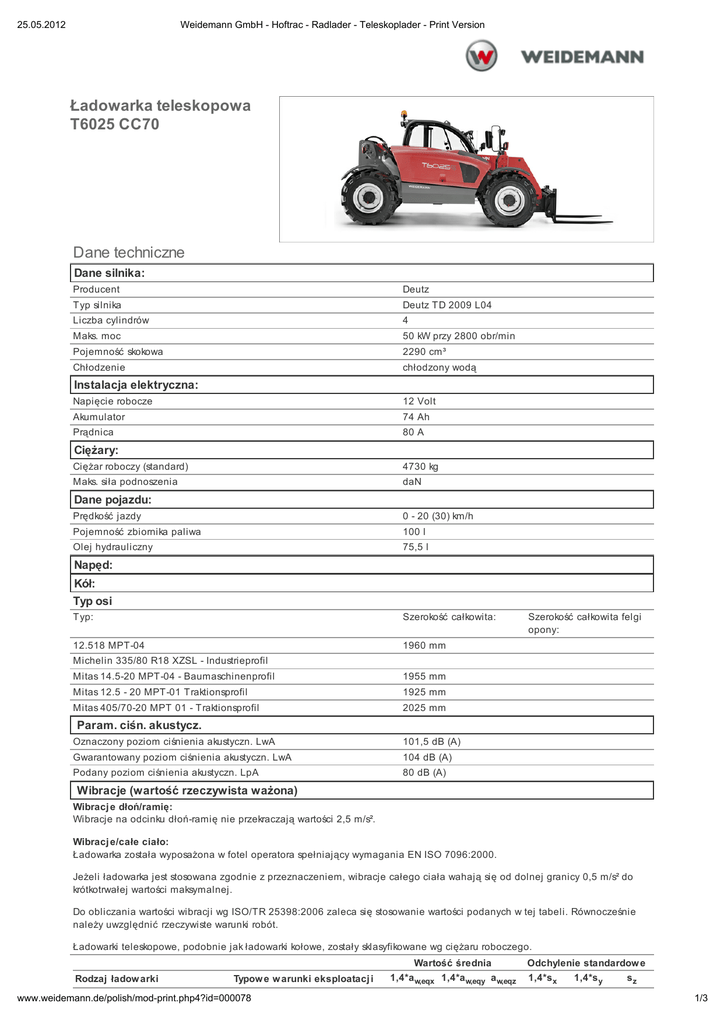

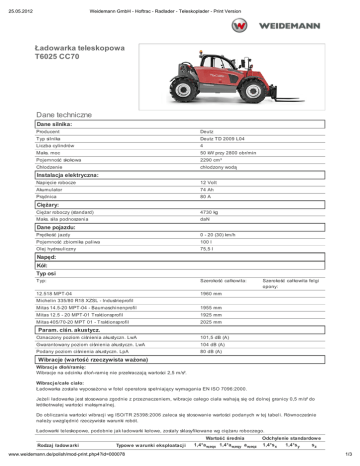

Ładowarka teleskopowa T6025 CC70 Dane techniczne

25.05.2012
Weidemann GmbH - Hoftrac - Radlader - Teleskoplader - Print Version
Ładowarka teleskopowa
T6025 CC70
Dane techniczne
Dane silnika:
Producent
Deutz
Typ silnika
Deutz TD 2009 L04
Liczba cylindrów
4
Maks. moc
50 kW przy 2800 obr/min
Pojemność skokowa
2290 cm³
Chłodzenie
chłodzony wodą
Instalacja elektryczna:
Napięcie robocze
12 Volt
Akumulator
74 Ah
Prądnica
80 A
Ciężary:
Ciężar roboczy (standard)
4730 kg
Maks. siła podnoszenia
daN
Dane pojazdu:
Prędkość jazdy
0 - 20 (30) km/h
Pojemność zbiornika paliwa
100 l
Olej hydrauliczny
75,5 l
Napęd:
Kół:
Typ osi
Typ:
Szerokość całkowita:
12.5​
1 8 MPT-04
1960 mm
Szerokość całkowita felgi
opony:
Michelin 335/80 R18 XZSL - Industrieprofil
Mitas 14.5-20 MPT-04 - Baumaschinenprofil
1955 mm
Mitas 12.5 - 20 MPT-01 Traktionsprofil
1925 mm
Mitas 405/70-20 MPT 01 - Traktionsprofil
2025 mm
Param. ciśn. akustycz.
Oznaczony poziom ciśnienia akustyczn. LwA
101,5 dB (A)
Gwarantowany poziom ciśnienia akustyczn. LwA
104 dB (A)
Podany poziom ciśnienia akustyczn. LpA
80 dB (A)
Wibracje (wartość rzeczywista ważona)
Wibracj e dłoń/ramię:
Wibracje na odcinku dłoń-ramię nie przekraczają wartości 2,5 m/s².
Wibracj e/całe ciało:
Ładowarka została wyposażona w fotel operatora spełniający wymagania EN ISO 7096:2000.
Jeżeli ładowarka jest stosowana zgodnie z przeznaczeniem, wibracje całego ciała wahają się od dolnej granicy 0,5 m/s² do
krótkotrwałej wartości maksymalnej.
Do obliczania wartości wibracji wg ISO/TR 25398:2006 zaleca się stosowanie wartości podanych w tej tabeli. Równocześnie
należy uwzględnić rzeczywiste warunki robót.
Ładowarki teleskopowe, podobnie jak ładowarki kołowe, zostały sklasyfikowane wg ciężaru roboczego.
Rodzaj ładow arki
Typow e w arunki eksploatacj i
www.weidemann.de/polish/mod-print.php4?id=000078
Wartość średnia
1,4*a w,eqx 1,4*a w,eqy a w,eqz
Odchylenie standardow e
1,4*s x
1,4*s y
sz
1/3
25.05.2012
Weidemann GmbH - Hoftrac - Radlader - Teleskoplader - Print Version
Kompaktowa ładowarka kołowa
(ciężar roboczy < 4500 kg)
Ładowarka kołowa
(ciężar roboczy > 4500 kg)
[m/s²]
[m/s²]
[m/s²]
[m/s²]
[m/s²]
[m/s²]
Load & carry
(prace załadunkowe i transp.)
0,94
0,86
0,65
0,27
0,29
0,13
Load & carry
(prace załadunkowe i transp.)
0,84
0,81
0,52
0,23
0,2
0,14
Zastosowanie w urabianiu
(surowe warunki robocze)
1,27
0,97
0,81
0,47
0,31
0,47
Przemieszczenie pojazdu
0,76
0,91
0,49
0,33
0,35
0,17
Pace załadunkowe
0,99
0,84
0,54
0,29
0,32
0,14
* Standard
www.weidemann.de/polish/mod-print.php4?id=000078
2/3
25.05.2012
Weidemann GmbH - Hoftrac - Radlader - Teleskoplader - Print Version
Ładowarka teleskopowa T6025 CC70
Wymiary
A
B
C
D
E
F
G
H
I
K
L
M
N
O
P
Q
R
S
Długość z nośnikiem osprzętu włącznie
mm
4050
Długość ze standardowym czerpakiem
4850
Maks. szerokość
1960
Rozstaw kół
1660
Wysokość do dachu kabiny
1980
Szerokość wewnętrzna kabiny
Rozstaw kół
825
2650
Prześwit
302
Odległość środka tylnego koła od tyłu
430
Tylny kąt najechania
80°
Kąt nabierania widły do palet w dolnej pozycji
21°
Kąt nabierania łyżka standardowa w dolnej pozycji
45°
Kąt wypróżniania widły do palet w górnej pozycji
45°
Kąt wypróżniania łyżka standardowa w górnej pozycji
22,5°
Wysokość przeładunkowa łyżki standardowej
5600
Wysokość wysypu
5320
Odległość wysypu
640
Wysokość sterty
5750
