SU45A-Subaru Forester angielska

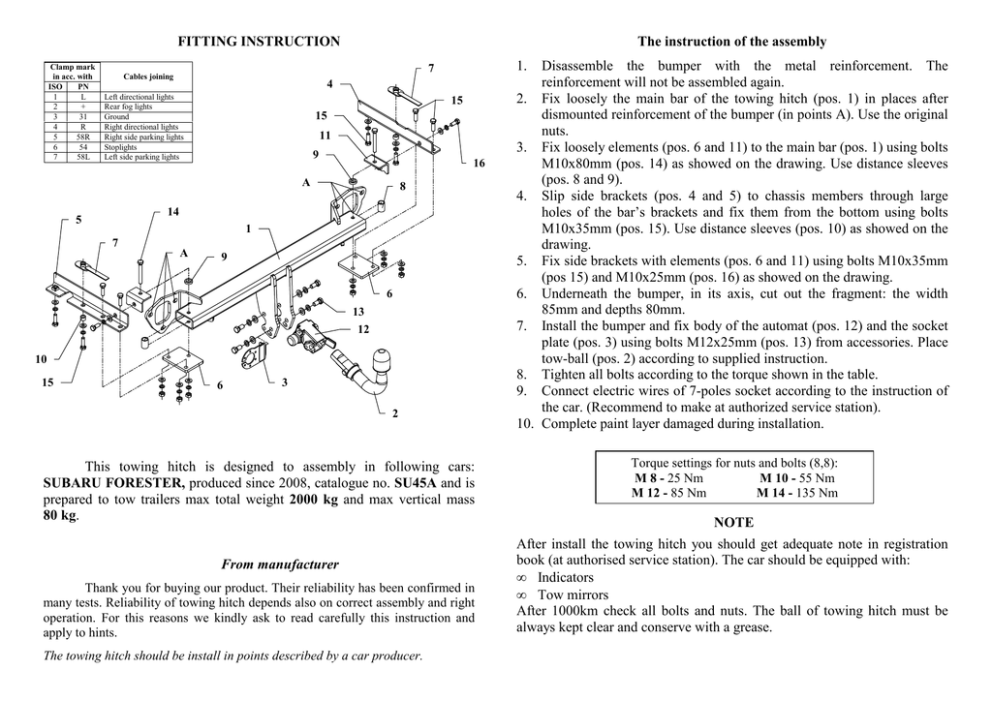

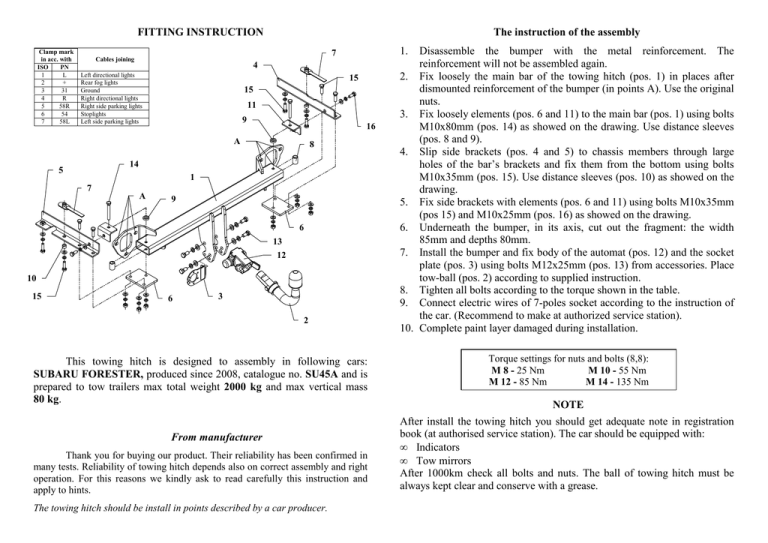

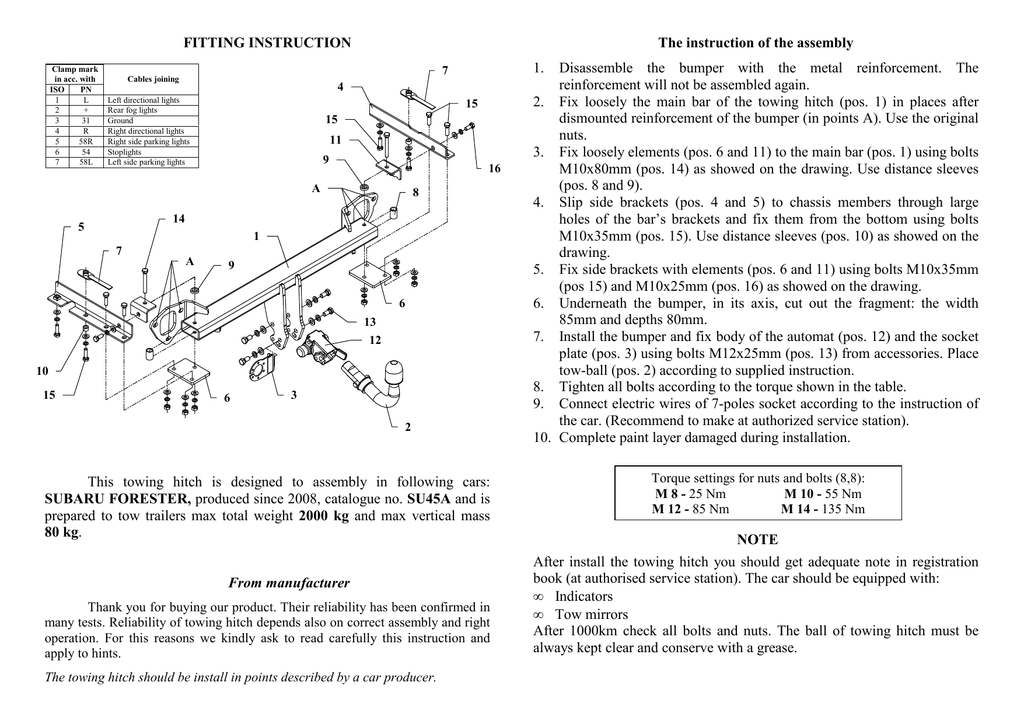

FITTING INSTRUCTION
Clamp mark
in acc. with
ISO
PN
1
L
2
+
3
31
4
R
5
58R
6
54
7
58L
The instruction of the assembly
1.
7
Cables joining
4
Left directional lights
Rear fog lights
Ground
Right directional lights
Right side parking lights
Stoplights
Left side parking lights
15
15
11
9
16
A
8
14
5
1
7
A
9
6
13
12
10
15
6
3
2
This towing hitch is designed to assembly in following cars:
SUBARU FORESTER, produced since 2008, catalogue no. SU45A and is
prepared to tow trailers max total weight 2000 kg and max vertical mass
80 kg.
From manufacturer
Thank you for buying our product. Their reliability has been confirmed in
many tests. Reliability of towing hitch depends also on correct assembly and right
operation. For this reasons we kindly ask to read carefully this instruction and
apply to hints.
The towing hitch should be install in points described by a car producer.
Disassemble the bumper with the metal reinforcement. The
reinforcement will not be assembled again.
2. Fix loosely the main bar of the towing hitch (pos. 1) in places after
dismounted reinforcement of the bumper (in points A). Use the original
nuts.
3. Fix loosely elements (pos. 6 and 11) to the main bar (pos. 1) using bolts
M10x80mm (pos. 14) as showed on the drawing. Use distance sleeves
(pos. 8 and 9).
4. Slip side brackets (pos. 4 and 5) to chassis members through large
holes of the bar’s brackets and fix them from the bottom using bolts
M10x35mm (pos. 15). Use distance sleeves (pos. 10) as showed on the
drawing.
5. Fix side brackets with elements (pos. 6 and 11) using bolts M10x35mm
(pos 15) and M10x25mm (pos. 16) as showed on the drawing.
6. Underneath the bumper, in its axis, cut out the fragment: the width
85mm and depths 80mm.
7. Install the bumper and fix body of the automat (pos. 12) and the socket
plate (pos. 3) using bolts M12x25mm (pos. 13) from accessories. Place
tow-ball (pos. 2) according to supplied instruction.
8. Tighten all bolts according to the torque shown in the table.
9. Connect electric wires of 7-poles socket according to the instruction of
the car. (Recommend to make at authorized service station).
10. Complete paint layer damaged during installation.
Torque settings for nuts and bolts (8,8):
M 8 - 25 Nm
M 10 - 55 Nm
M 12 - 85 Nm
M 14 - 135 Nm
NOTE
After install the towing hitch you should get adequate note in registration
book (at authorised service station). The car should be equipped with:
• Indicators
• Tow mirrors
After 1000km check all bolts and nuts. The ball of towing hitch must be
always kept clear and conserve with a grease.
PPUH AUTO-HAK S.J.
Towing hitch accessories:
Produkcja Zaczepów Kulowych
Henryk & Zbigniew Nejman
76-200 SŁUPSK ul. Słoneczna 16K
tel/fax (059) 8-414-414; 8-414-413
E-mail: [email protected]
www.autohak.com.pl
Towing hitch (without electrical set)
Class: A50-X
Cat. no. SU45A
Technical data:
D-value: 10,0 kN
maximum trailer weight: 2000 kg
maximum vertical cup mass: 80 kg
Designed for:
Manufacturer: SUBARU
Model: FORESTER
produced since 2008
Approval number according to Directive 94/20/EC: e20*94/20*0699*00
Foreword
This towing hitch is designed according to rules of safety traffic regulations. The
towing hitch is a safety component and can be install only by qualified personnel.
Any alteration or conversion of the towing hitch is prohibited and would lead to
cancellation of design certification. Remove insulating compound and underseal
from vehicle (if present) in the area of the matting surfaces of the towing hitch.
The vehicle manufacturer’s specifications regarding trailer mass and max. vertical
cup mass are decisive for driving whereat values for the towing hitch cannot be
exceeded.
D-value formula:
Max trailer weight [kg]
x
Max vehicle weight [kg]
Max trailer weight [kg] +
Max vehicle weight [kg]
X
9,81
=
1000
D [kN]
INSTRUKCJA
MontaŜu i eksploatacji zaczepu kulowego
Oznaczenie
zacisku wg
ISO
PN
1
L
2
+
3
31
4
R
5
58R
6
54
7
58L
Kolejność czynności przy montaŜu
1.
7
4
Łączenie przewodów
15
Kierunkowskazy lewe
Tylne światła przeciwmgłowe
Masa
Kierunkowskazy prawe
Światła pozycyjne prawe
Światła hamowania
Światła pozycyjne lewe
15
11
9
16
A
8
14
5
1
7
A
9
6
13
12
10
15
6
3
2
Zaczep kulowy przeznaczony jest do zamontowania w samochodzie:
SUBARU FORESTER, produkowanym od 2008r., nr katalogowy SU45A i słuŜy
do ciągnięcia przyczep o masie całkowitej 2000 kg i nacisku na kulę max 80 kg.
Zdemontować zderzak wraz z metalowym wzmocnieniem. Wzmocnienie
zderzaka nie będzie ponownie montowane.
2. Przykręcić luźno główną belkę zaczepu (poz. 1) w miejscach po
odkręconym wzmocnieniu zderzaka w punktach A uŜywając oryginalnych
nakrętek.
3. Do zamontowanej belki głównej zaczepu przykręcić luźno elementy (poz. 6
i 11) jak pokazano na rysunku śrubami M10x80mm (poz. 14). NaleŜy
pamiętać o tulejkach dystansowych (poz. 8 i 9).
4. Poprzez duŜe otwory we wspornikach belki wsunąć wsporniki boczne (poz.
4 i 5) do podłuŜnic i skręcić od spodu jak pokazano na rysunku śrubami
M10x35mm (poz. 15). NaleŜy pamiętać o tulejkach (poz. 10).
5. Skręcić wsporniki boczne z elementami (poz. 6 i 11) śrubami M10x35mm
(poz.15) oraz M10x25mm (poz. 16) jak pokazano na rysunku.
6. Od spodu zderzaka, w jego osi wyciąć fragment o szerokości 85mm i
głębokości 80mm.
7. Zamontować zderzak oraz przykręcić korpus automatu (poz. 12) śrubami
M12x25mm (poz. 13) wraz z blachą pod gniazdo (poz. 3). Zamocować kulę
zgodnie z instrukcją dołączaną do zaczepu z końcówką
szybkodemontowalną.
8. Dokręcić wszystkie śruby z momentem jak pokazano w tabeli.
9. Podłączyć przewody gniazdka 7 – bieg. do instalacji elektrycznej zgodnie z
instrukcją fabryczną samochodu (zaleca się wykonanie w ASO).
10. Uzupełnić ewentualne ubytki powłoki malarskiej zaczepu powstałe
w trakcie montaŜu.
Zalecany moment skręcający dla śrub i nakrętek 8,8:
M 8 - 25 Nm
M 10 - 55 Nm
M 12 - 85 Nm
M 14 - 135 Nm
UWAGA
OD PRODUCENTA
Dziękujemy za wybór produkowanego przez naszą firmę zaczepu kulowego. Jego
niezawodność została potwierdzona licznymi testami oraz opiniami zadowolonych
klientów. JednakŜe niezawodność zaczepów kulowych jest zaleŜna równieŜ od
prawidłowego montaŜu oraz prawidłowej eksploatacji. Z tego powodu prosimy Państwa
o staranne przeczytanie niniejszej instrukcji montaŜu oraz przestrzeganie właściwych
wskazówek.
Zaczep naleŜy zamontować w miejscach do tego celu przeznaczonych
przez producenta samochodu.
Po
zamontowaniu zaczepu kulowego naleŜy uzyskać wpis w dowodzie
rejestracyjnym pojazdu na „stacji kontroli pojazdów” właściwej dla miejsca
zamieszkania.
Samochód powinien być wyposaŜony w :
-kierunkowskazy boczne
-lusterka boczne o rozstawie co najmniej szerokości przyczepy
Sprawdzać śruby mocujące zaczepu kulowego po około 1 000 km przebiegu
eksploatacji.
Kula zaczepu musi być utrzymana w czystości i konserwowana smarem stałym.
PPUH AUTO-HAK S.J.
WyposaŜenie zaczepu kulowego:
Produkcja Zaczepów Kulowych
Henryk & Zbigniew Nejman
76-200 SŁUPSK ul. Słoneczna 16K
tel/fax (059) 8-414-414; 8-414-413
E-mail: [email protected]
www.autohak.com.pl
Zaczep kulowy bez wyposaŜenia elektrycznego
SU45A
Klasa: A50-X
Nr kat.
Przeznaczony do zamontowania w samochodzie:
Producent: SUBARU
Model: FORESTER
produkowanym od 2008r.
Dane techniczne:
wartość siły D: 10,0 kN
maksymalna masa przyczepy: 2000 kg
maksymalny nacisk na kulę: 80 kg
Numer homologacji zgodnie z dyrektywą 94/20/WE:
e20*94/20*0699*00
KARTA GWARANCYJNA
Producent udziela gwarancji niniejszą kartą gwarancyjną na okres 24 miesięcy licząc
od dnia zakupu zaczepu kulowego do samochodu:
SUBARU FORESTER
produkowanego od 2008r.
Data produkcji ..............................
Data zakupu.............................................
Zakres gwarancji obejmuje wyłącznie wady jakościowe wynikające z winy
producenta.
Gwarancja nie obejmuje natomiast uszkodzeń zawinionych przez nabywcę, wynikających z
niewłaściwego montaŜu, uŜytkowania lub konserwacji, uszkodzeń mechanicznych, normalnego
zuŜycia podczas eksploatacji itp.
Gwarancja udzielona na zakupiony towar nie wyłącza, nie ogranicza ani nie zawiesza
uprawnień kupującego wynikających z niezgodności towaru z umową.
Reklamacje naleŜy zgłaszać w punkcie sprzedaŜy, składając jednocześnie kartę gwarancyjną.
Usunięcie "wady" następuje po stwierdzeniu przez punkt sprzedaŜy wspólnie z producentem
słuszności złoŜonej reklamacji.
Reklamacja powinna być załatwiona w ciągu 14 dni od dnia uznania reklamacji. Karta
gwarancyjna jest niewaŜna jeŜeli nie jest wypełniona i podpisana.
Data zgłoszenia reklamacji: ...................................................................
INFORMACJA WSTĘPNA
Zaczep kulowy jest skonstruowany zgodnie z zasadami bezpieczeństwa ruchu
drogowego. Zaczep kulowy jest elementem wpływającym na bezpieczeństwo
jazdy i moŜe zostać zainstalowany wyłącznie przez personel wyspecjalizowany.
Niedopuszczalne jest dokonywanie jakichkolwiek zmian w konstrukcji zaczepu.
Powoduje to wygaśniecie dopuszczenia do stosowania. W przypadku obecności
masy izolacyjnej lub osłony podwozia w miejscu przylegania zaczepu, naleŜy ją
usunąć. Nieosłonięte miejsca karoserii oraz wywiercone otwory naleŜy
pomalować farbą antykorozyjną.
Informacjami wiąŜącymi odnośnie wartości obciąŜeń są dane podawane przez
producenta samochodu, względnie wartości maksymalnej masy przyczepy oraz
maksymalnego nacisku na kulę, przy czym wartości parametrów zaczepu
kulowego nie mogą być przekroczone.
Wzór do obliczania wartości siły D:
Maks. masa przyczepy [kg] x Maks. masa samochodu [kg]
Maks. masa przyczepy [kg] + Maks. masa samochodu [kg]
X
9,81
=
1000
D [kN]
