062A-Toyota Lexus RX300 angielska

The instruction of the assembly

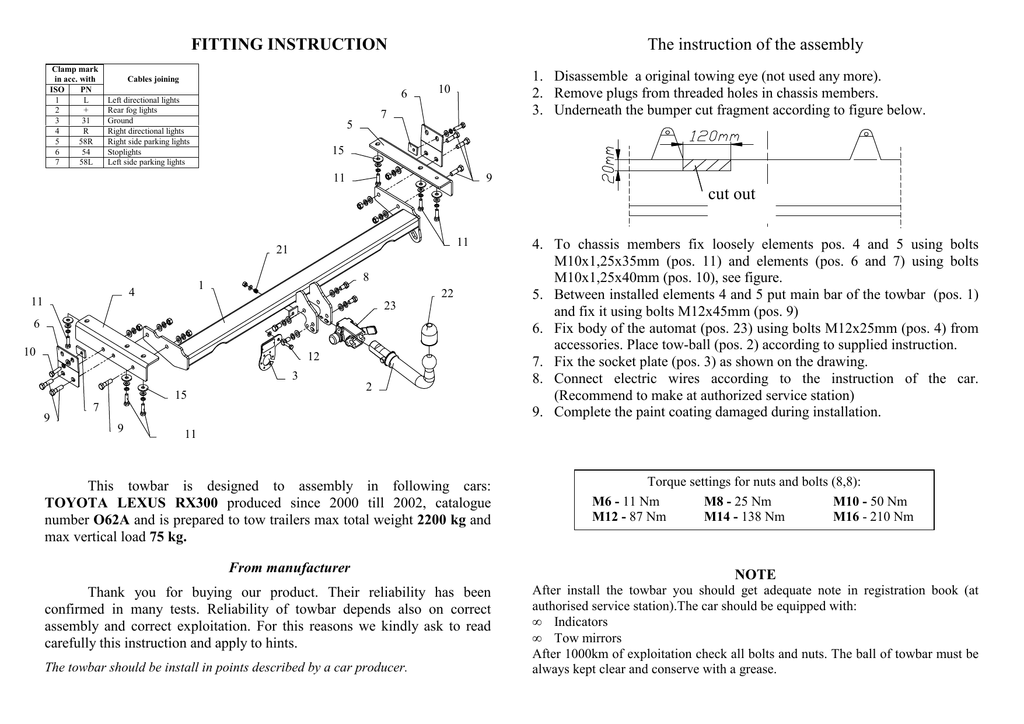

FITTING INSTRUCTION
Clamp mark
in acc. with
ISO
PN
1
L
2
+
3
31
4
R
5
58R
6
54
7
58L
1. Disassemble a original towing eye (not used any more).
2. Remove plugs from threaded holes in chassis members.
3. Underneath the bumper cut fragment according to figure below.
Cables joining
6
Left directional lights
Rear fog lights
Ground
Right directional lights
Right side parking lights
Stoplights
Left side parking lights
10
7
5
15
11
9
cut out
11
21
11
8
1
4
22
23
6
10
12
3
2
15
9
7
9
4. To chassis members fix loosely elements pos. 4 and 5 using bolts
M10x1,25x35mm (pos. 11) and elements (pos. 6 and 7) using bolts
M10x1,25x40mm (pos. 10), see figure.
5. Between installed elements 4 and 5 put main bar of the towbar (pos. 1)
and fix it using bolts M12x45mm (pos. 9)
6. Fix body of the automat (pos. 23) using bolts M12x25mm (pos. 4) from
accessories. Place tow-ball (pos. 2) according to supplied instruction.
7. Fix the socket plate (pos. 3) as shown on the drawing.
8. Connect electric wires according to the instruction of the car.
(Recommend to make at authorized service station)
9. Complete the paint coating damaged during installation.
11
This towbar is designed to assembly in following cars:
TOYOTA LEXUS RX300 produced since 2000 till 2002, catalogue
number O62A and is prepared to tow trailers max total weight 2200 kg and
max vertical load 75 kg.
From manufacturer
Thank you for buying our product. Their reliability has been
confirmed in many tests. Reliability of towbar depends also on correct
assembly and correct exploitation. For this reasons we kindly ask to read
carefully this instruction and apply to hints.
The towbar should be install in points described by a car producer.
Torque settings for nuts and bolts (8,8):
M6 - 11 Nm
M8 - 25 Nm
M10 - 50 Nm
M12 - 87 Nm
M14 - 138 Nm
M16 - 210 Nm
NOTE
After install the towbar you should get adequate note in registration book (at
authorised service station).The car should be equipped with:
• Indicators
• Tow mirrors
After 1000km of exploitation check all bolts and nuts. The ball of towbar must be
always kept clear and conserve with a grease.
PPUH AUTO-HAK Sp.J.
Towbar accessories:
Produkcja Zaczepów Kulowych
Henryk & Zbigniew Nejman
76-200 SŁUPSK ul. Słoneczna 16K
tel/fax (059) 8-414-414; 8-414-413
E-mail: [email protected]
www. autohak.com.pl
Towing hitch (without electrical set)
Class: A50-X
Cat. no. O62A
Designed for:
Manufacturer: TOYOTA
Model: LEXUS
Type: RX300
Technical data:
D-value: 11,0 kN
maximum trailer weight: 2200 kg
maximum vertical cup load: 75 kg
produced since 2000 till 2002
Approval number according to Directive 94/20/EC: e20*94/20*0027*00
Foreword
This towbar is designed according to rules of safety traffic regulations. The towing
hitch is a safety component and can be install only by qualified personnel. Any
alteration or conversion of the towing hitch is prohibited and would lead to
cancellation of design certification. Remove insulating compound and underseal
from vehicle (if present) in the area of the matting surfaces of the towing hitch.
The vehicle manufacturer’s specifications regarding trailer load and max. vertical
cup load are decisive for driving, and values for the towing hitch cannot be
exceeded.
D-value formula:
Max trailer weight [kg]
x
Max vehicle weight [kg]
Max trailer weight [kg] +
Max vehicle weight [kg]
X
9,81
=
1000
D [kN]
INSTRUKCJA
MontaŜu i eksploatacji zaczepu kulowego
Oznaczenie
zacisku wg
ISO
PN
1
L
2
+
3
31
4
R
5
58R
6
54
7
58L
6
Łączenie przewodów
Kierunkowskazy lewe
Tylne światła przeciwmgłowe
Masa
Kierunkowskazy prawe
Światła pozycyjne prawe
Światła hamowania
Światła pozycyjne lewe
Kolejność czynności przy montaŜu
1. Zdemontować fabryczny uchwyt do holowania (nie będzie ponownie
montowany).
2. Usunąć zaślepki z gwintów w podłuŜnicach.
3. Od spodu zderzaka wykonać wycięcie patrz rysunek poniŜej.
10
7
5
15
11
9
wyciąć
11
21
11
8
1
4
22
23
6
10
12
3
2
15
9
7
9
11
Zaczep kulowy przeznaczony jest do zamontowania w samochodzie
TOYOTA LEXUS RX300 produkowanego od 2000r. do 2002r., nr katalogowy
062A i słuŜy do ciągnięcia przyczep o masie całkowitej 2200 kg i nacisku na kulę
max 75 kg.
zderzak
4. Do podłuŜnic przykręcić elementy zaczepu (poz. 4 i 5) śrubami
M10x1,25x35mm (poz. 11) – luźno oraz elementy (poz. 6 i 7) śrubami
M10x1,25x40mm (poz. 10) – patrz rysunek.
5. Pomiędzy uprzednio zamontowane elementy (poz. 4 i 5) wsunąć belkę zaczepu
(poz. 1) i skręcić śrubami M12x45mm (poz. 9).
6. Przykręcić korpus automatu (poz. 23) śrubami M12x25mm (poz. 8) oraz
blachę pod gniazdo (poz. 3) śrubą M8x30mm (poz. 12) – patrz rysunek.
Zamocować kulę zgodnie z instrukcją dołączaną do zaczepu z końcówką
szybkodemontowalną
7. Dokręcić wszystkie śruby z momentem jak podano w tabelce.
8. Podłączyć przewody z gniazdka 7 – bieg. do instalacji elektrycznej zgodnie
z instrukcją fabryczną samochodu (zaleca się wykonanie w ASO).
9. Uzupełnić ewentualne ubytki powłoki malarskiej zaczepu powstałe w trakcie
montaŜu.
Zalecany moment skręcający dla śrub i nakrętek 8,8:
M6 - 11 Nm
M8 - 25 Nm
M10 - 50 Nm
M12 - 87 Nm
M14 - 138 Nm
M16 - 210 Nm
OD PRODUCENTA
Dziękujemy za wybór produkowanego przez naszą firmę zaczepu kulowego. Jego
niezawodność została potwierdzona licznymi testami oraz opiniami zadowolonych
klientów. JednakŜe niezawodność zaczepów kulowych jest zaleŜna równieŜ od
prawidłowego montaŜu oraz prawidłowej eksploatacji. Z tego powodu prosimy Państwa
o staranne przeczytanie niniejszej instrukcji montaŜu oraz przestrzeganie zawartych
wskazówek.
Zaczep naleŜy zamontować w miejscach do tego celu przeznaczonych przez
producenta samochodu.
UWAGA
Po zamontowaniu zaczepu kulowego naleŜy uzyskać wpis w dowodzie
rejestracyjnym pojazdu na „stacji kontroli pojazdów” właściwej dla miejsca zamieszkania.
Samochód powinien być wyposaŜony w :
-kierunkowskazy boczne
-lusterka boczne o rozstawie, co najmniej szerokości przyczepy.
Sprawdzać śruby mocujące zaczepu kulowego po około 1000 km przebiegu eksploatacji.
Kula zaczepu musi być utrzymana w czystości i konserwowana smarem stałym
PPUH AUTO-HAK Sp.J.
WyposaŜenie zaczepu:
Produkcja Zaczepów Kulowych
Henryk & Zbigniew Nejman
76-200 SŁUPSK ul. Słoneczna 16K
tel/fax (059) 8-414-414; 8-414-413
E-mail: [email protected]
www.autohak.com.pl
Zaczep kulowy bez wyposaŜenia elektrycznego
O62A
Klasa: A50-X
Nr kat.
Przeznaczony do zamontowania w samochodzie:
Producent: TOYOTA
Model: LEXUS
Typ: RX300
Dane techniczne:
Wartość siły D : 11,0 kN
maksymalna masa przyczepy: 2200 kg
maksymalny nacisk na kulę: 75 kg
produkowanego od 2000r. do 2002r.
Numer homologacji zgodnie z Dyrektywą 94/20/WE: e20*94/20*0027*00
KARTA GWARANCYJNA
Producent udziela gwarancji niniejszą kartą gwarancyjną na okres 24 miesięcy licząc
od dnia zakupu zaczepu kulowego do samochodu:
TOYOTA LEXUS RX300
produkowanego od 2000r. do 2002r.
Data produkcji ..............................
Data zakupu......................................
Zakres gwarancji obejmuje wyłącznie wady jakościowe wynikające z winy
producenta.
Gwarancja nie obejmuje natomiast uszkodzeń zawinionych przez nabywcę, wynikających z
niewłaściwego montaŜu, uŜytkowania lub konserwacji, uszkodzeń mechanicznych, normalnego
zuŜycia podczas eksploatacji itp.
Gwarancja udzielona na zakupiony towar nie wyłącza, nie ogranicza ani nie zawiesza
uprawnień kupującego wynikających z niezgodności towaru z umową.
Reklamacje naleŜy zgłaszać w punkcie sprzedaŜy, składając jednocześnie kartę gwarancyjną.
Usunięcie "wady" następuje po stwierdzeniu przez punkt sprzedaŜy wspólnie z producentem
słuszności złoŜonej reklamacji.
Reklamacja powinna być załatwiona w ciągu czternastu dni od dnia uznania reklamacji. Karta
gwarancyjna jest niewaŜna jeŜeli nie jest wypełniona i podpisana.
Data zgłoszenia reklamacji: ...................................................................
INFORMACJA WSTĘPNA
Zaczep kulowy jest skonstruowany zgodnie z zasadami bezpieczeństwa ruchu
drogowego. Zaczep kulowy jest elementem wpływającym na bezpieczeństwo
jazdy i moŜe zostać zainstalowany wyłącznie przez personel wyspecjalizowany.
Niedopuszczalne jest dokonywanie jakichkolwiek zmian w konstrukcji zaczepu.
Powoduje to wygaśniecie dopuszczenia do stosowania. W przypadku obecności
masy izolacyjnej lub osłony podwozia w miejscu przylegania zaczepu, naleŜy ją
usunąć. Nieosłonięte miejsca karoserii oraz wywiercone otwory naleŜy
pomalować farbą antykorozyjną.
Informacjami wiąŜącymi odnośnie wartości obciąŜeń są dane podawane przez
producenta samochodu, względnie wartości maksymalnej masy przyczepy oraz
maksymalnego nacisku na kulę, przy czym wartości parametrów zaczepu
holowniczego nie mogą być przekroczone.
Wzór do obliczania wartości siły D:
Maks. masa przyczepy [kg] x Masa całkowita samochodu [kg]
9,81
=
X
+
1000
Masa
całkowita
samochodu
[kg]
Maks. masa przyczepy [kg] +
+
D [kN]
