C14A-Ford Mondeo Kombi angielska

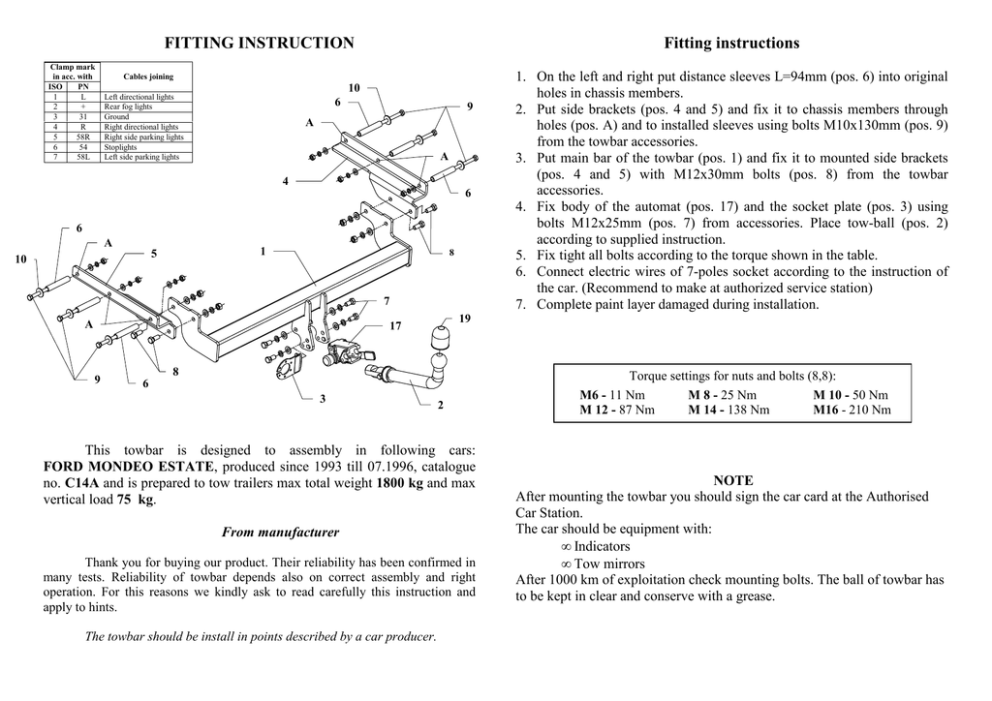

FITTING INSTRUCTION
Clamp mark
in acc. with
ISO
PN
1
L
2
+
3
31
4
R
5
58R
6
54
7
58L
Fitting instructions
Cables joining
10
Left directional lights
Rear fog lights
Ground
Right directional lights
Right side parking lights
Stoplights
Left side parking lights
6
9
A
A
4
6
6
A
1
5
10
8
7
A
19
17
9
8
6
3
2
This towbar is designed to assembly in following cars:
FORD MONDEO ESTATE, produced since 1993 till 07.1996, catalogue
no. C14A and is prepared to tow trailers max total weight 1800 kg and max
vertical load 75 kg.
From manufacturer
Thank you for buying our product. Their reliability has been confirmed in
many tests. Reliability of towbar depends also on correct assembly and right
operation. For this reasons we kindly ask to read carefully this instruction and
apply to hints.
The towbar should be install in points described by a car producer.
1. On the left and right put distance sleeves L=94mm (pos. 6) into original
holes in chassis members.
2. Put side brackets (pos. 4 and 5) and fix it to chassis members through
holes (pos. A) and to installed sleeves using bolts M10x130mm (pos. 9)
from the towbar accessories.
3. Put main bar of the towbar (pos. 1) and fix it to mounted side brackets
(pos. 4 and 5) with M12x30mm bolts (pos. 8) from the towbar
accessories.
4. Fix body of the automat (pos. 17) and the socket plate (pos. 3) using
bolts M12x25mm (pos. 7) from accessories. Place tow-ball (pos. 2)
according to supplied instruction.
5. Fix tight all bolts according to the torque shown in the table.
6. Connect electric wires of 7-poles socket according to the instruction of
the car. (Recommend to make at authorized service station)
7. Complete paint layer damaged during installation.
Torque settings for nuts and bolts (8,8):
M6 - 11 Nm
M 8 - 25 Nm
M 10 - 50 Nm
M 12 - 87 Nm
M 14 - 138 Nm
M16 - 210 Nm
NOTE
After mounting the towbar you should sign the car card at the Authorised
Car Station.
The car should be equipment with:
• Indicators
• Tow mirrors
After 1000 km of exploitation check mounting bolts. The ball of towbar has
to be kept in clear and conserve with a grease.
PPUH AUTO-HAK S. J.
Towbar accessories:
Produkcja Zaczepów Kulowych
Henryk & Zbigniew Nejman
76-200 SŁUPSK ul. Słoneczna 16K
tel/fax (059) 8-414-414; 8-414-413
E-mail: [email protected]
www.autohak.com.pl
Towing hitch (without electrical set)
Class: A50-X
Technical data:
D-value: 9,18 kN
maximum trailer weight: 1800 kg
maximum vertical cup load: 75 kg
Cat. no. C14A
Designed for:
Manufacturer: FORD
Model: MONDEO
Type: ESTATE
produced since 1993 till 07.1996
Approval number according to Directive 94/20/EC: e20*94/20*1172*00
Foreword
This towbar is designed according to rules of safety traffic regulations. The towing
hitch is a safety component and must be installed only by qualified personnel. Any
alteration or conversion to the towing hitch is prohibited and would lead to
cancellation of design certification. Remove insulating compound and underseal
from vehicle (if present) in the area of the matting surfaces of the towing hitch.
The vehicle manufacturer’s specifications regarding trailer load and max. vertical
cup load are decisive for driving, and values for the towing hitch cannot be
exceeded.
D-value formula:
Max trailer weight [kg]
x
Max trailer weight [kg] +
Max vehicle weight [kg]
Max vehicle weight [kg]
X
9,81
1000
= D [kN]
INSTRUKCJA
MontaŜu i eksploatacji zaczepu kulowego
Oznaczenie
zacisku wg
ISO
PN
1
L
2
+
3
31
4
R
5
58R
6
54
7
58L
Kolejność czynności przy montaŜu
10
Łączenie przewodów
6
Kierunkowskazy lewe
Tylne światła przeciwmgłowe
Masa
Kierunkowskazy prawe
Światła pozycyjne prawe
Światła hamowania
Światła pozycyjne lewe
9
A
A
4
6
6
A
1
5
10
8
7
A
19
17
9
1. W fabryczne otwory w podłuŜnicach po lewej i prawej stronie włoŜyć
tulejki dystansowe o długości L=94 mm (poz. 6).
2. PrzyłoŜyć wsporniki boczne (poz. 4 i 5) i przykręcić do podłuŜnic
poprzez otwory (poz. A) oraz włoŜone uprzednio tulejki dystansowe
śrubami M10x130mm (poz. 9) z wyposaŜenia zaczepu (wykorzystać
duŜe podkładki - poz. 10).
3. PrzyłoŜyć belkę zaczepu (poz. 1), a następnie śrubami M12x30mm
(poz. 8) z wyposaŜenia skręcić z uprzednio zamontowanymi
wspornikami (poz. 4 oraz 5).
4. Dokręcić wszystkie śruby momentem jak podano w tabelce.
5. Przykręcić korpus automatu (poz. 17) śrubami M12x25mm (poz. 7)
wraz z blachą pod gniazdo (poz. 3). Zamocować kulę (poz. 2) zgodnie z
instrukcją dołączaną do zaczepu z końcówką szybkodemontowalną.
6. Podłączyć przewody z gniazdka 7- bieg. do instalacji elektrycznej
zgodnie z instrukcją fabryczną samochodu (zaleca się wykonanie
w ASO).
7. Uzupełnić ewentualne ubytki powłoki malarskiej zaczepu powstałe
w trakcie montaŜu.
8
6
3
2
Zaczep kulowy przeznaczony jest do zamontowania w samochodzie
FORD MONDEO KOMBI produkowany od 1993 do 07.1996, nr katalogowy
C14A i słuŜy do ciągnięcia przyczep o masie całkowitej 1800 kg i nacisku na kulę
max 75 kg.
OD PRODUCENTA
Dziękujemy za wybór produkowanego przez naszą firmę zaczepu kulowego. Jego
niezawodność została potwierdzona licznymi testami oraz opiniami zadowolonych
klientów. JednakŜe niezawodność zaczepów kulowych jest zaleŜna równieŜ od
prawidłowego montaŜu oraz prawidłowej eksploatacji. Z tego powodu prosimy Państwa
o staranne przeczytanie niniejszej instrukcji montaŜu oraz przestrzeganie zawartych
wskazówek.
Zaczep naleŜy zamontować w miejscach do tego celu przeznaczonych przez
producenta samochodu.
Zalecany moment skręcający dla śrub i nakrętek 8,8:
M6 - 11 Nm
M8 - 25 Nm
M10 - 50 Nm
M12 - 87 Nm
M14 - 138 Nm
M16 - 210 Nm
UWAGA
Po zamontowaniu zaczepu kulowego naleŜy uzyskać wpis w dowodzie rejestracyjnym
pojazdu na „stacji kontroli pojazdów” właściwej dla miejsca zamieszkania.
Samochód powinien być wyposaŜony w :
-kierunkowskazy boczne
-lusterka boczne o rozstawie co najmniej szerokości przyczepy
Sprawdzać śruby mocujące zaczepu kulowego po około 1 000 km przebiegu eksploatacji.
Kula zaczepu musi być utrzymana w czystości i konserwowana smarem stałym.
PPUH AUTO-HAK S.J.
WyposaŜenie zaczepu:
Produkcja Zaczepów Kulowych
Henryk & Zbigniew Nejman
76-200 SŁUPSK ul. Słoneczna 16K
tel/fax (059) 8-414-414; 8-414-413
E-mail: [email protected]
www. autohak.com.pl
Zaczep kulowy bez wyposaŜenia elektrycznego
C14A
Klasa: A50-X
Nr kat.
Przeznaczony do zamontowania w samochodzie:
Producent: FORD
Model: MONDEO
Typ: KOMBI
produkowanego od 1993r. do 07.1996r.
Dane techniczne:
Wartość siły D: 9,18 kN
maksymalna masa przyczepy: 1800 kg
maksymalny nacisk na kulę: 75 kg
Numer homologacji zgodnie z dyrektywą 94/20/WE: e20*94/20*1172*00
