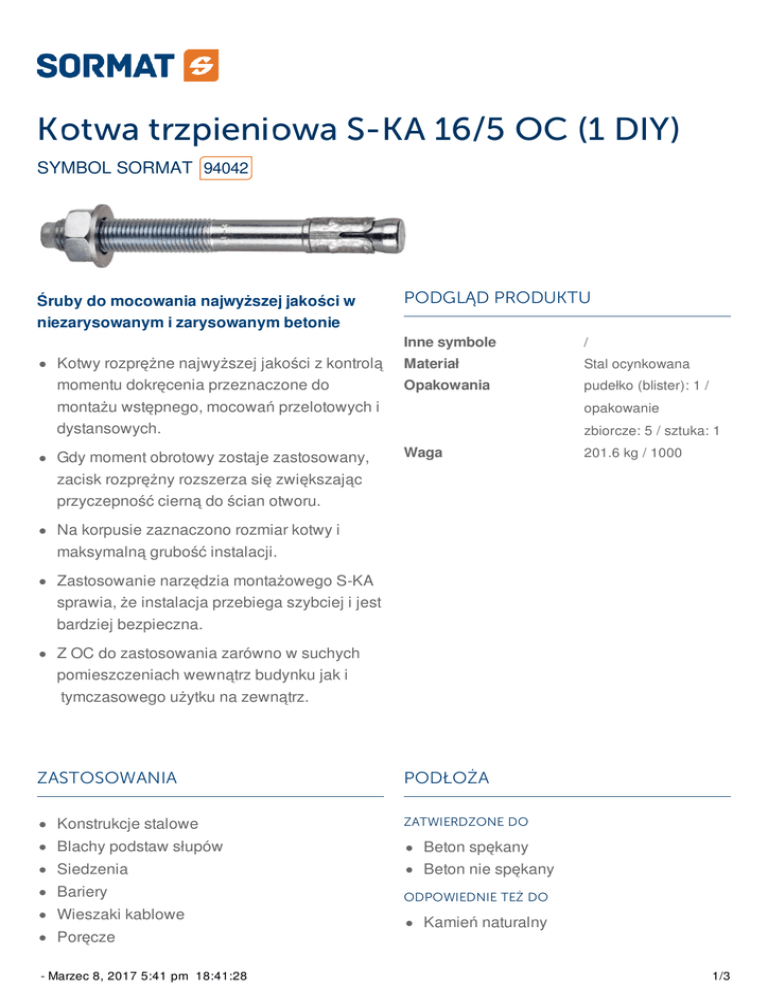

Kotwa trzpieniowa S-KA 16/5 OC (1 DIY)

Kotwa trzpieniowa S-KA 16/5 OC (1 DIY)
SYMBOL SORMAT 94042
Śruby do mocowania najwyższej jakości w
PODGLĄD PRODUKTU
niezarysowanym i zarysowanym betonie
Kotwy rozprężne najwyższej jakości z kontrolą
momentu dokręcenia przeznaczone do
montażu wstępnego, mocowań przelotowych i
Inne symbole
/
Materiał
Stal ocynkowana
Opakowania
pudełko (blister): 1 /
opakowanie
dystansowych.
Gdy moment obrotowy zostaje zastosowany,
zacisk rozprężny rozszerza się zwiększając
zbiorcze: 5 / sztuka: 1
Waga
201.6 kg / 1000
przyczepność cierną do ścian otworu.
Na korpusie zaznaczono rozmiar kotwy i
maksymalną grubość instalacji.
Zastosowanie narzędzia montażowego S-KA
sprawia, że instalacja przebiega szybciej i jest
bardziej bezpieczna.
Z OC do zastosowania zarówno w suchych
pomieszczeniach wewnątrz budynku jak i
tymczasowego użytku na zewnątrz.
ZASTOSOWANIA
Konstrukcje stalowe
Blachy podstaw słupów
Siedzenia
Bariery
Wieszaki kablowe
Poręcze
- Marzec 8, 2017 5:41 pm 18:41:28
PODŁOŻA
ZATWIERDZONE DO
Beton spękany
Beton nie spękany
ODPOWIEDNIE TEŻ DO
Kamień naturalny
1/3
Drabiny
Systemy elewacyjne
ZATWIERDZENIA / CERTYFIKATY
ETA-08/0173 + DoPs
ТС 4635-15
0809-CPR-1078
Dane techniczne
SZCZEGÓŁY MONTAŻU
SZCZEGÓŁY MONTAŻU
Rozmiar
M16
Otwór w mocowanym materiale (Df)
18
Długość (L)
123
Średnica wiercenia (d0) ⌀
16
Gwint (f)
65
Min. Głębokość otworu
110
Bez kołnierza (SW)
24
Głębokość otworu (h1)
110
Max grubość mocowania (Tfix )
5
Nominalna głębokość osadzenia (Hnom)
96
Efektywna głębokość kotwienia (Hef)v
85
Installation torque (Tinst)
- Marzec 8, 2017 5:41 pm 18:41:28
120
2/3
Dane eksploatacyjne
Materiał bazowy
Rodzaj obciążenia
Rodzaj obciążenia (h nom )
Kierunek obciążenia
Siła obciążenia
Beton nie spękany B20/25
NRec
96 mm
16.7 kN
Beton nie spękany B20/25
VRec
96 mm
21.0 kN
Montaż
- Marzec 8, 2017 5:41 pm 18:41:28
3/3
