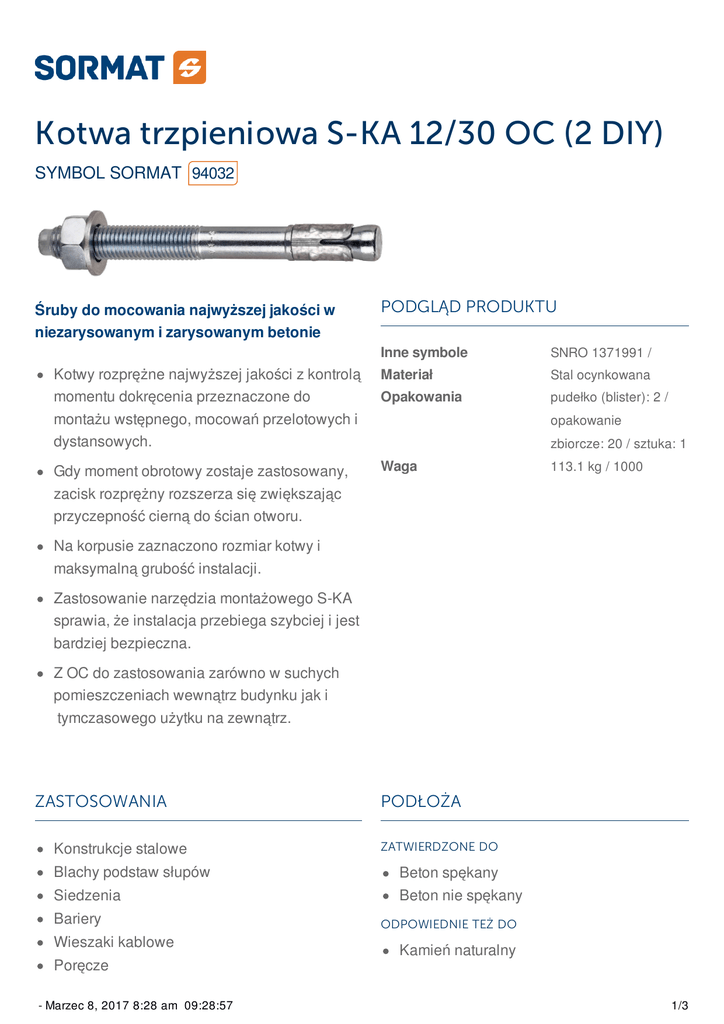

Kotwa trzpieniowa S-KA 12/30 OC (2 DIY)

Kotwa trzpieniowa S-KA 12/30 OC (2 DIY)
SYMBOL SORMAT 94032
Śruby do mocowania najwyższej jakości w
PODGLĄD PRODUKTU
niezarysowanym i zarysowanym betonie
Kotwy rozprężne najwyższej jakości z kontrolą
momentu dokręcenia przeznaczone do
montażu wstępnego, mocowań przelotowych i
Inne symbole
SNRO 1371991 /
Materiał
Stal ocynkowana
Opakowania
pudełko (blister): 2 /
opakowanie
dystansowych.
Gdy moment obrotowy zostaje zastosowany,
zacisk rozprężny rozszerza się zwiększając
zbiorcze: 20 / sztuka: 1
Waga
113.1 kg / 1000
przyczepność cierną do ścian otworu.
Na korpusie zaznaczono rozmiar kotwy i
maksymalną grubość instalacji.
Zastosowanie narzędzia montażowego S-KA
sprawia, że instalacja przebiega szybciej i jest
bardziej bezpieczna.
Z OC do zastosowania zarówno w suchych
pomieszczeniach wewnątrz budynku jak i
tymczasowego użytku na zewnątrz.
ZASTOSOWANIA
Konstrukcje stalowe
Blachy podstaw słupów
Siedzenia
Bariery
Wieszaki kablowe
Poręcze
- Marzec 8, 2017 8:28 am 09:28:57
PODŁOŻA
ZATWIERDZONE DO
Beton spękany
Beton nie spękany
ODPOWIEDNIE TEŻ DO
Kamień naturalny
1/3
Drabiny
Systemy elewacyjne
ZATWIERDZENIA / CERTYFIKATY
ETA-08/0173 + DoPs
ТС 4635-15
0809-CPR-1078
Dane techniczne
SZCZEGÓŁY MONTAŻU
SZCZEGÓŁY MONTAŻU
Rozmiar
M12
Otwór w mocowanym materiale (Df)
14
Długość (L)
128
Średnica wiercenia (d0) ⌀
12
Gwint (f)
78
Min. Głębokość otworu
90
Bez kołnierza (SW)
19
Głębokość otworu (h1)
90
Max grubość mocowania (Tfix )
30
Nominalna głębokość osadzenia (Hnom)
81
Efektywna głębokość kotwienia (Hef)v
70
Installation torque (Tinst)
50
- Marzec 8, 2017 8:28 am 09:28:57
2/3
Dane eksploatacyjne
Materiał bazowy
Rodzaj obciążenia
Rodzaj obciążenia (h nom )
Kierunek obciążenia
Siła obciążenia
Beton nie spękany B20/25
NRec
81 mm
7.9 kN
Beton nie spękany B20/25
VRec
81 mm
11.0 kN
Montaż
- Marzec 8, 2017 8:28 am 09:28:57
3/3
