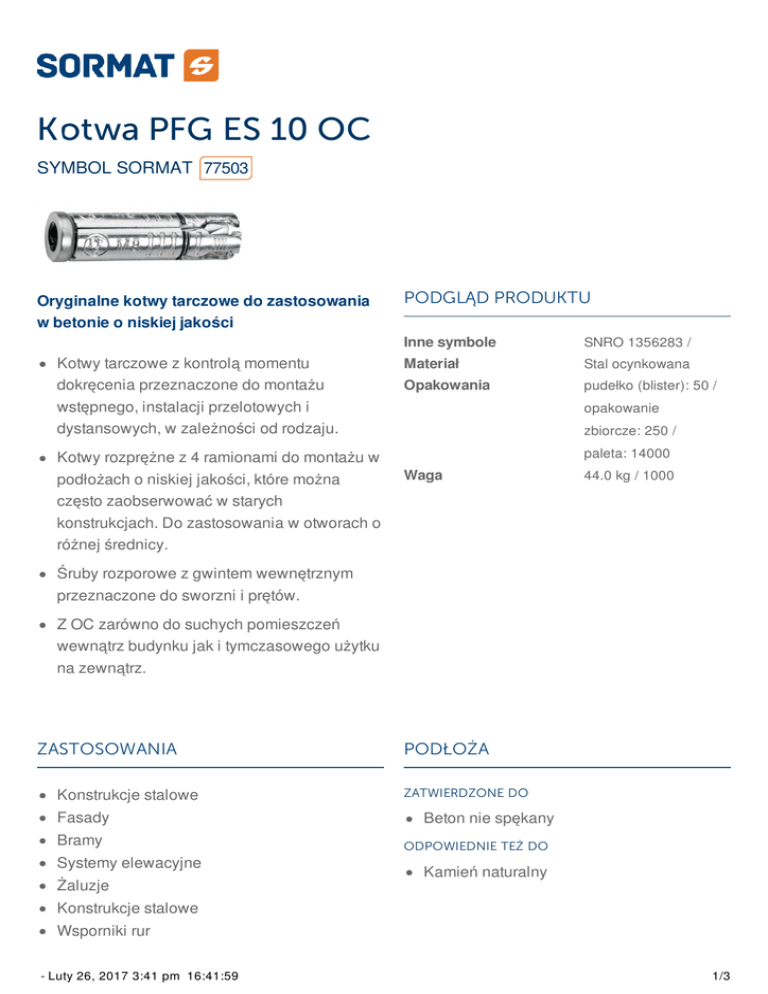

Kotwa PFG ES 10 OC

Kotwa PFG ES 10 OC
SYMBOL SORMAT 77503
Oryginalne kotwy tarczowe do zastosowania
PODGLĄD PRODUKTU
w betonie o niskiej jakości
Kotwy tarczowe z kontrolą momentu
dokręcenia przeznaczone do montażu
wstępnego, instalacji przelotowych i
Inne symbole
SNRO 1356283 /
Materiał
Stal ocynkowana
Opakowania
pudełko (blister): 50 /
opakowanie
dystansowych, w zależności od rodzaju.
zbiorcze: 250 /
Kotwy rozprężne z 4 ramionami do montażu w
podłożach o niskiej jakości, które można
paleta: 14000
Waga
44.0 kg / 1000
często zaobserwować w starych
konstrukcjach. Do zastosowania w otworach o
różnej średnicy.
Śruby rozporowe z gwintem wewnętrznym
przeznaczone do sworzni i prętów.
Z OC zarówno do suchych pomieszczeń
wewnątrz budynku jak i tymczasowego użytku
na zewnątrz.
ZASTOSOWANIA
Konstrukcje stalowe
Fasady
Bramy
Systemy elewacyjne
Żaluzje
PODŁOŻA
ZATWIERDZONE DO
Beton nie spękany
ODPOWIEDNIE TEŻ DO
Kamień naturalny
Konstrukcje stalowe
Wsporniki rur
- Luty 26, 2017 3:41 pm 16:41:59
1/3
ZATWIERDZENIA / CERTYFIKATY
ETA-01/0012 + DoPs
ТС 4635-15
0679-CPR-0452
Fire resistance (ETA-01/0012)
Dane techniczne
SZCZEGÓŁY MONTAŻU
Rozmiar
Długość (L)
- Luty 26, 2017 3:41 pm 16:41:59
SZCZEGÓŁY MONTAŻU
M10
60
Otwór w mocowanym materiale (Df)
11
Średnica wiercenia (d0) ⌀
16
Min. Głębokość otworu
65
Głębokość otworu (h1)
65
Nominalna głębokość osadzenia (Hnom)
60
Efektywna głębokość kotwienia (Hef)v
60
Installation torque (Tinst)
50
2/3
Dane eksploatacyjne
Materiał bazowy
Rodzaj obciążenia
Rodzaj obciążenia (h nom )
Kierunek obciążenia
Siła obciążenia
Beton nie spękany B20/25
NRec
60 mm
5.7 kN
Beton nie spękany B20/25
VRec
60 mm
13.3 kN
Montaż
- Luty 26, 2017 3:41 pm 16:41:59
3/3
