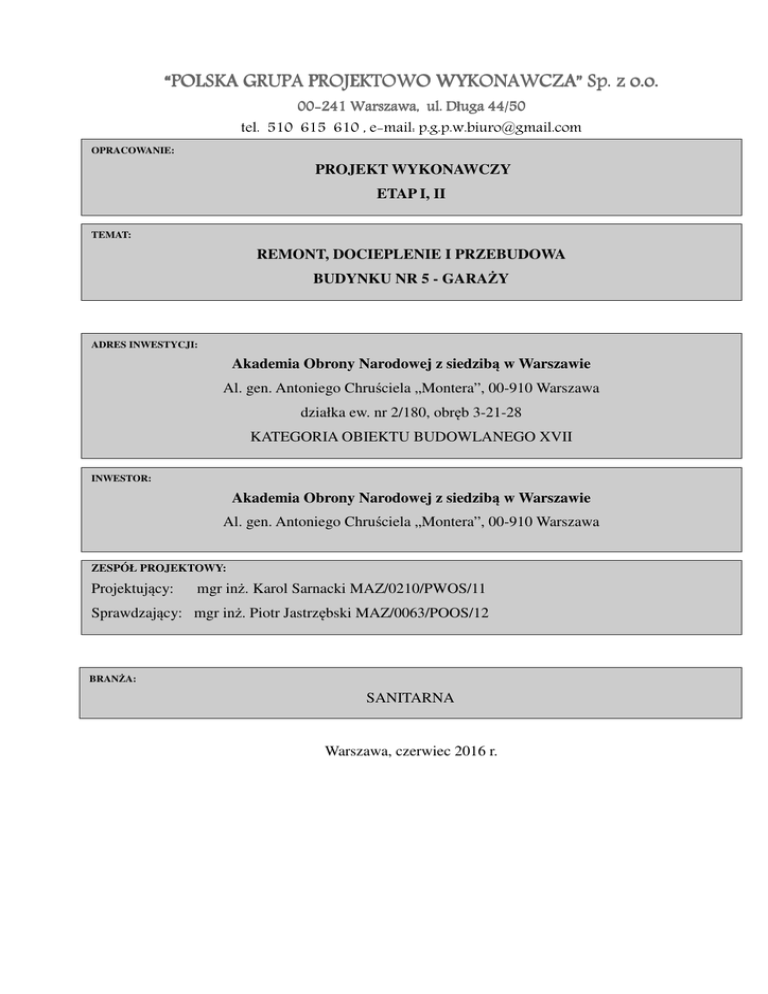

OPIS_INSTALACJE SANITARNE

“POLSKA GRUPA PROJEKTOWO WYKONAWCZA” Sp. z o.o.
0000-241 Warszawa, ul. Długa
D uga 44/50
tel. 510 615 610 , e-mail: [email protected]
OPRACOWANIE:
PROJEKT WYKONAWCZY
ETAP I, II
TEMAT:
REMONT, DOCIEPLENIE I PRZEBUDOWA
BUDYNKU NR 5 - GARAŻY
ADRES INWESTYCJI:
Akademia Obrony Narodowej z siedzibą w Warszawie
Al. gen. Antoniego Chruściela „Montera”, 00-910 Warszawa
działka ew. nr 2/180, obręb 3-21-28
KATEGORIA OBIEKTU BUDOWLANEGO XVII
INWESTOR:
Akademia Obrony Narodowej z siedzibą w Warszawie
Al. gen. Antoniego Chruściela „Montera”, 00-910 Warszawa
ZESPÓŁ PROJEKTOWY:
Projektujący:
mgr inż. Karol Sarnacki MAZ/0210/PWOS/11
Sprawdzający: mgr inż. Piotr Jastrzębski MAZ/0063/POOS/12
BRANŻA:
SANITARNA
Warszawa, czerwiec 2016 r.
ZAWARTOŚĆ OPRACOWANIA
ZAŁĄCZNIKI
UPRAWNIENIA I PRZYNALEZNOŚĆ DO IZBY PROJEKTANTA I SPRAWDZAJĄCEGO
OŚWIADCZENIE PROJEKTANTA I SPRAWDZAJĄCEGO
OPIS TECHNICZNY
DANE OGÓLNE
OPIS INSTALACJI WEWNĘTRZNYCH
UWAGI KOŃCOWE
CHARAKTERYSTYKA ENERGETYCZNA BUDYNKU
ANALIZA MOŻLIWOŚCI RACJONALNEGO WYKORZYSTANIA WYSOKOEFEKTYWNYCH SYSTEMÓW ALTERNATYWNYCH
ZAOPATRZENIA W ENERGIĘ I CIEPŁO
INFORMACJA BEZPIECZEŃSTWA I OCHRONY ZDROWIA
DOBÓR KOMPAKTOWEGO WĘZŁA CIEPLNEGO
CZĘŚĆ RYSUNKOWA
RYS. NR WK/1
MAPA SYTUACYJNA
Skala 1:500
RYS. NR WK/2
RZUT PARTERU
Skala 1:100
RYS. NR WK/3
SCHEMAT AKSONOMETRYCZNY WODY
Skala -
RYS. NR WK/4
PROFIL I ROZWNIĘCIE KANALIZACJI
Skala -
RYS. NR CO/1
RZUT PARTERU
Skala 1:100
RYS. NR CO/2
ROZWINIĘCIE INSTALACJI
Skala - / -
OPIS TECHNICZNY
DANE OGÓLNE
Inwestor
Akademia Obrony Narodowej z siedzibą w Warszawie
Al. gen. Antoniego Chruściela "Montera", 00-910 Warszawa
Obiekt
REMONT, DOCIEPLENIE I PRZEBUDOWA BUDYNKU NR 5 - GARAŻY
AKADEMIA OBRONY NARODOWEJ, Al. gen. Antoniego Chruściela "Montera"
00-910 Warszawa, działka ew. nr 2/180, obręb 3-21-28
Podstawa opracowania
- Ustalenia z Inwestorem
- Projekt architektoniczny
- Uzgodnienia międzybranżowe
- Wytyczne ochrony p. pożarowej
- Aktualnie obowiązujące normy i przepisy
Charakterystyka obiektu
Budynek nr 5 użytkowany jest obecnie, jako budynek garażowy. Obiekt powstał w 1949 r. Obiekt w kształcie
litery L. W budynku znajdują się wydzielone pomieszczenia garażowe, warsztatowe oraz gospodarcze. Obiekt
objęty opracowaniem jest budynkiem parterowym, niepodpiwniczonym, wykonany w technologii tradycyjnej.
Wejścia do budynku znajdują się po stronie północnej, wschodniej i południowej.
Przedmiot i zakres opracowania
Przedmiotem opracowania jest instalacja centralnego ogrzewania oraz wod-kan dla budynku nr 5 przy Al. gen.
Antoniego Chruściela "Montera", działka ew. nr 2/180, obręb 3-21-28 w Warszawie. Wentylacja grawitacyjna
pomieszczeń wg projektu architektury.
OPIS INSTALACJI WEWNĘTRZNYCH
INSTALACJA CENTRALNEGO OGRZEWANIA
Stan istniejący – instalacja centralnego ogrzewania
Budynek zasilany z osiedlowej sieci ciepłowniczej, źródłem ciepła jest lokalna kotłownia. Parametry sieci
115/55°C, ciśnienie dyspozycyjne 50kPa. Wejście sieci cieplnej w pomieszczeniu podrozdzielni ciepła.
Instalacja centralnego ogrzewania wykonana z rur stalowych, przewody prowadzone są częściowo w kanałach
instalacyjnych podposadzkowych oraz po ścianach. Jako elementy grzejne występują rury ożebrowane.
Przewiduje się całkowity demontaż instalacji wewnętrznej grzewczej w budynku. Istniejące przyłącze sieci
cieplnej zostanie przedłużone do projektowanego pomieszczenia podrozdzielni, armatura regulacyjna i
pomiarowa na przyłączu pozostaje istniejąca.
Stan projektowany – instalacja centralnego ogrzewania
Dla budynku zaprojektowano instalację centralnego ogrzewania. Projektuje się wymianę istniejącej instalacji
grzewczej w budynku. Dla budynku zaprojektowano instalację wodną pompową dwururową z rozdziałem
dolnym o parametrach 70/50°C, zabezpieczoną zaworem bezpieczeństwa oraz przeponowym naczyniem
wzbiorczym o pojemności 35 litrów. Dla pomieszczeń zaprojektowano grzejniki stalowe płytowe, przewody do
grzejników prowadzone częściowo w kanałach instalacyjnych oraz po ścianach.
GRZEJNIKI
Jako elementy grzejne zaprojektowano grzejniki stalowe płytowe z podłączeniem bocznym. Grzejniki
wyposażone będą w zawory termostatyczne. Przy grzejnikach zaprojektowano zawory odcinające
umożliwiające odłączenie grzejnika przy pracy pozostałej części instalacji.
Parametry robocze grzejników płytowych:
temperatura maksymalna Tmax = 110°C
maksymalne ciśnienie robocze prob = 10 bar
PRZEWODY
Rury stalowe ze szwem przewodowe według PN-74/H-74244 posiadające świadectwo badania jakości ZETOM
Parametry pracy: dopuszczalne ciśnienie robocze przy temperaturze Tmax=120°C dla prob = 16 bar
Rury rozprowadzające prowadzone ze spadkiem 3 ‰ zgodnie z częścią rysunkową projektu.
Przejścia przez ściany i stropy wykonać w rurach osłonowych (tuleje stalowe).
KOMPENSACJA I MOCOWANIE PRZEWODÓW:
Wydłużenia termiczne przewodów rozprowadzających są kompensowane przez naturalne załamania trasy.
ARMATURA
odcinająca:
- zawory odcinające przelotowe, kulowe, kołnierzowe,
- zawory przyłączeniowe odcinające kątowe do grzejników z wbudowanym zaworem umożliwiające
odłączenie grzejnika przy pracy pozostałej części instalacji.
Parametry pracy: temperatura maksymalna Tmax = 90°C, maksymalne ciśnienie robocze prob =10 bar.
regulacyjna:
- dla grzejników zaprojektowano zawory termostatyczne,
Parametry pracy: temperatura maksymalna Tmax = 90°C, maksymalne ciśnienie robocze prob =10 bar.
ODPOWIETRZENIE I ODWODNIENIE INSTALACJI
Piony zakończono odpowietrznikami z zaworem stopowym i zaworem odcinającym kulowym. Spusty wody z
instalacji poprzez zawory odcinające zlokalizowane w najniższych punktach instalacji.
MONTAŻ INSTALACJI
Rury należy mocować tak, aby była zarezerwowana odpowiednia przestrzeń dla ułożenia warstwy ocieplającej
umożliwiająca łatwy demontaż bez powodowania uszkodzeń. W miejscach przechodzenia przez ściany,
przegrody i podłogi, rurociągi ułożone będą w osłonach ze stali lub tworzywa sztucznego zakotwiczonych w
betonie, o średnicy pozwalającej na swobodne rozszerzanie się rurociągów. Zakotwiczenia tych osłon będą
wyrównane z powierzchnia ściany lub sufitów, a w przypadku podłóg będą wystawać na odległość min. 3 cm.
Należy użyć wszelkich środków w celu uniknięcia rozprzestrzeniania pyłów i przenoszenia hałasu przez osłony z
pomieszczenia do pomieszczenia. W tym celu wolna przestrzeń między osłoną, a rurociągiem musi zostać
wypełniona materiałem trwałym plastycznie niedziałającym korozyjnie na rurę, umożliwiającym jej wzdłużne
przemieszczanie się i utrudniającym powstawanie w niej naprężeń ścinających. Przepust instalacji w tulei
ochronnej w elementach oddzielenia pożarowego powinien być wykonany w sposób zapewniający
przepustowi odpowiednią klasę odporności ogniowej wymaganej dla tych elementów. Przepust instalacyjny w
tulei ochronnej, wykonany w zewnętrznej ścianie lub dachu powinien być wykonany w sposób zapewniający
przepustowi wodoszczelność. Mocowanie przewodów powinno zapewniać ich pewne umocowanie do
konstrukcji budowlanej, a jednocześnie umożliwiać swobodny przesuw podłużny. Punkty stałe powinny
znajdować się w punktach umożliwiających kompensację przewodów. Ilość podpór musi być taka, aby
zapewnić odpowiednią sztywność rurociągu. Pomiędzy rurami, a elementami mocowania należy umieścić
uszczelki z materiału plastycznego. Przewody poziome prowadzić ze spadkiem zgodnie z oznaczeniami na
rysunkach. W najniższych miejscach instalacji zamontować armaturę spustową ze złączką do podłączenia
węża, w najwyższych odpowietrzniki automatyczne.
OBLICZENIA - DANE OGÓLNE
Współczynniki przenikania ciepła U:
ściana zewnętrzna 70cm
ściana zewnętrzna 57cm
ściana zewnętrzna 43cm
ściana zewnętrzna 31cm
dach
podłoga na gruncie
okna
drzwi zewnętrzne
drzwi garażowe
U = 0,321 W/m2K
U = 0,339 W/m2K
U = 0,362 W/m2K
U = 0,383 W/m2K
U = 0,200 W/m2K
U = 0,211 W/m2K
U = 1,600 W/m2K
U = 1,500 W/m2K
U = 1,500 W/m2K
Temperatury obliczeniowe:
Temperatura zewnętrzna: -20°C
Temperatury obliczeniowe wewnętrzne przyjęto zgodnie z wytycznymi Inwestora:
Temperatura w garażach: +10°C
Temperatura w łazience: +24°C
Obliczenia strat ciepła wykonano wg programu AUDYTOR OZC.
Kubatura budynku (część ogrzewana):
~3360 m3
Zapotrzebowanie ciepła:
52,0 kW
Parametry czynnika:
80/60 °C
Opory instalacji
25 kPa
Zład instalacji
350 litrów
WĘZEŁ CIEPLNY
Zaprojektowano kompaktowy węzeł cieplny na potrzeby centralnego ogrzewania zlokalizowany w
wydzielonym pomieszczeniu na parterze budynku. Schemat węzła przedstawiono na rys CO-1. Węzeł
wymiennikowy, z zestawami pompowymi z płynną regulacją obrotów, z automatyczną regulacją nadążną
temperatury zasilania c.o.
Węzeł c.o.: dla potrzeb instalacji wewnętrznych centralnego ogrzewania projektuje się wymiennik płytowy
oraz pompy z płynną regulacją obrotów. Jako zabezpieczenie instalacji c.o.: przeponowe naczynie wzbiorcze
oraz zawory bezpieczeństwa; urządzenie czyszczące: filtr magnetyczny.
Armatura:
Po stronie wody sieciowej należy zastosować armaturę: kulową, spawaną lub kołnierzową, spełniającą warunki
PN 16 oraz temp. 124°C.
Po stronie instalacji wewnętrznej c.o. i c.w.u. zastosować armaturę kulową, spawaną lub kołnierzową lub
gwintowaną, spełniającą warunki PN 10 oraz temp. 100°C.
Rurociągi:
Rury w obrębie węzła cieplnego, po stronie sieci i instalacji c.o. stalowe, czarne, ze szwem, według normy PNEN 10217-2:2004/A1:2006, ze świadectwem ZETOM, piaskowane i dwukrotnie malowane.
INSTALACJA WODY ZIMNEJ I CIEPŁEJ
W istniejącym budynku garaży jest istniejąca instalacja wody zimnej i ciepłej. Istniejące przewody i armatura
będą do demontażu.
Projektuje się wymianę instalacji na nową. Połączenie z istniejącym przyłączem wykonać pod posadzką, główny
zawór odcinający przenieść do pomieszczenia gospodarczego nr 11. Przewody w budynku garaży projektuje się
pod posadzką, następnie w kanale instalacyjnym równolegle z instalacją c.o. oraz w pomieszczeniu łazienki
wkute w ścianach. Do przygotowania ciepłej wody w pomieszczeniu łazienki projektuje się termę elektryczną
podwieszaną pod stropem o poj. V=80 l, N=1,5 kW. Przewody będą zaizolowane termicznie izolacją z pianki PE.
Przewody wodne w pom. garaży wykonać z rur PP PN20 (woda zimna) i PP STABI PN20 (woda ciepła)
łączonych przez zgrzewanie.
Baterie
Bateria umywalkowa stojąca jednouchwytowa
Bateria natryskowa ścienna ze słuchawką
Obliczenia zapotrzebowania wody zimnej do celów bytowych
Zestawienie przyborów sanitarnych dla budynków:
Woda zimna
Rodzaj urządzenia
Umywalka
Natrysk
Płuczka zbiornikowa
Ilość sztuk
1
1
1
qn [l/s]
Woda ciepła
qnz [l/s]
qn [l/s]
qnc [l/s]
0,07
0,15
0,13
0,07
0,15
0,13
0,07
0,15
0,07
0,15
0
Σqnz=
0,35
Σqnc=
0,22
Przepływ normatywny wody ogólnej Σqn=Σqnc + Σqnz
Przepływ obliczeniowy wody ogólnej
0,57 l/s
0,39 l/s
Σqn = 0,57 l/s, Q = 0,39 l/s, Qh = 1,40 m3/h
Próba ciśnieniowa
Wszystkie instalacje wodne muszą być poddane próbie ciśnienia przed zakryciem. Ciśnienie próbne musi
wynosić 1.5-krotną wartość ciśnienia roboczego. Przy próbie ciśnienia należy starać się o możliwie niezmienną
temperaturę czynnika próbnego. Próbę ciśnieniową należy przeprowadzić jako próbę wstępną i zasadniczą.
Przy próbie wstępnej należy zastosować ciśnienie próbne, odpowiadające 1,5-krotnej wartości najwyższego
możliwego ciśnienia roboczego. Ciśnienie to musi w okresie 30 min być wytworzone dwukrotnie w odstępie 10
min. Po dalszych 30 min próby, ciśnienie nie może obniżyć się o więcej niż 0,6 Bara. Nie mogą wystąpić żadne
nieszczelności. Bezpośrednio po próbie wstępnej należy przeprowadzić próbę zasadniczą. Czas próby
zasadniczej wynosi 2 godziny. W tym czasie ciśnienie próbne, odczytane po próbie wstępnej, nie może obniżyć
się więcej niż 0,2 Bara. Przewody prowadzone w warstwie podłogowej podczas ich zalewania betonem
powinny pozostawać pod ciśnieniem min 3 bary (zalecane 6 Bar). Wymaganie to podyktowane jest
możliwością mechanicznego uszkodzenia rur podczas wykonywania prac budowlanych i łatwego ewentualnego
wykrycia i usunięcia uszkodzenia.
KANALIZACJA SANITARNA
W budynku garaży jest istniejący pion kanalizacji sanitarnej i podejścia do przyborów sanitarnych. Istniejąca
instalacja będzie do demontażu. Projektuje się nową instalację kanalizacyjną z rur PVC. Zaprojektowano pion
kanalizacji wyprowadzony nad dach i zakończony wywiewką. Nad posadzka będzie zamontowana rewizja
szczelna. W pomieszczeniu łazienki zaprojektowano nowe poziomy kanalizacyjne pod posadzką. Na terenie
garaży zaprojektowano nowy zbiornik szczelny o poj. V=10,0 m3.
Przybory sanitarne:
Umywalka ceramiczna 50cm z syfonem i otworem na baterię
Miska ustępowa ceramiczna na stelażu podtynkowym z deską sedesową
Brodzik akrylowy płytki 80x80 cm z syfonem i z zasłoną
Zestawienie przyborów sanitarnych dla budynków:
Rodzaj urządzenia
Umywalka
Natrysk
Płuczka zbiornikowa
Ilość sztuk
1
1
1
Współczynnik przepływu
Aws
0,5
0,5
1
1
2,5
2,5
ΣAWs=
4
Ilość ścieków sanitarnych z budynków odprowadzana do kanalizacji miejskiej wg. AWS
Q = 0,5 x √4 = 1,00 dm3/s
UWAGI KOŃCOWE
-
-
-
Wszystkie wymiary należy sprawdzić w naturze,
Wszystkie rozbieżności między stanem faktycznym, a projektowanym należy omówić z projektantem w
trakcie realizacji, ewentualne kolizje zostaną rozwiązane w trakcie nadzoru autorskiego,
W projekcie podano przykładowe rodzaje materiałów, dopuszcza się montaż innych materiałów o
parametrach nie gorszych niż podano przykładowe po uzyskaniu akceptacji Projektanta i Inwestora,
Montaż wszystkich urządzeń wykonać zgodnie z wytycznymi producenta,
Wszystkie zastosowane urządzenia i materiały muszą posiadać aprobaty techniczne i atesty,
Roboty nie ujęte w dokumentacji a wynikające z technologii budowy, zastosowania materiałów lub
montażu urządzeń powinny być uwzględnione w kosztorysie ofertowym Wykonawcy, a brak ich
wyszczególnienia w dokumentacji nie może stanowić podstawy do roszczeń finansowych Wykonawcy w
stosunku do Inwestora lub Biura Projektów,
Rury i armatura wody pitnej muszą mieć atest Państwowego Zakładu Higieny,
Wszystkie prace należy wykonać zgodnie z obowiązującymi przepisami bhp pod nadzorem osób
uprawnionych,
Instalację wodociągową należy wykonać i odbierać zgodnie z „Warunkami Technicznymi Wykonania i
Odbioru Instalacji Wodociągowych” - wymagania techniczne COBRTI INSTAL zeszyt 7 (lipiec 2003),
Instalację kanalizacyjną należy wykonać i odbierać zgodnie z „Warunkami technicznymi wykonania i
odbioru instalacji kanalizacyjnych” – wymagania techniczne COBRTI INSTAL zeszyt 12 (wrzesień 2006).
instalację
wentylacji
mechanicznej
należy
wykonać
i
odbierać
zgodnie
z „Wymaganiami Technicznymi COBRTI INSTAL” zeszyt 5 „Warunki Techniczne Wykonania i Odbioru
Instalacji Wentylacyjnych”.
Instalację c.o. należy wykonać i odbierać zgodnie z „Warunkami Technicznymi Wykonania i Odbioru
Robót Instalacji centralnego Ogrzewania” - wymagania techniczne COBRTI INSTAL zeszyt 6 (maj 2003).
Projektant:
mgr inż. Karol Sarnacki
upr. bud. MAZ/0210/PWOS/11
Sprawdzający:
mgr inż. Piotr Jastrzębski
upr. bud. MAZ/0063/POOS/12
