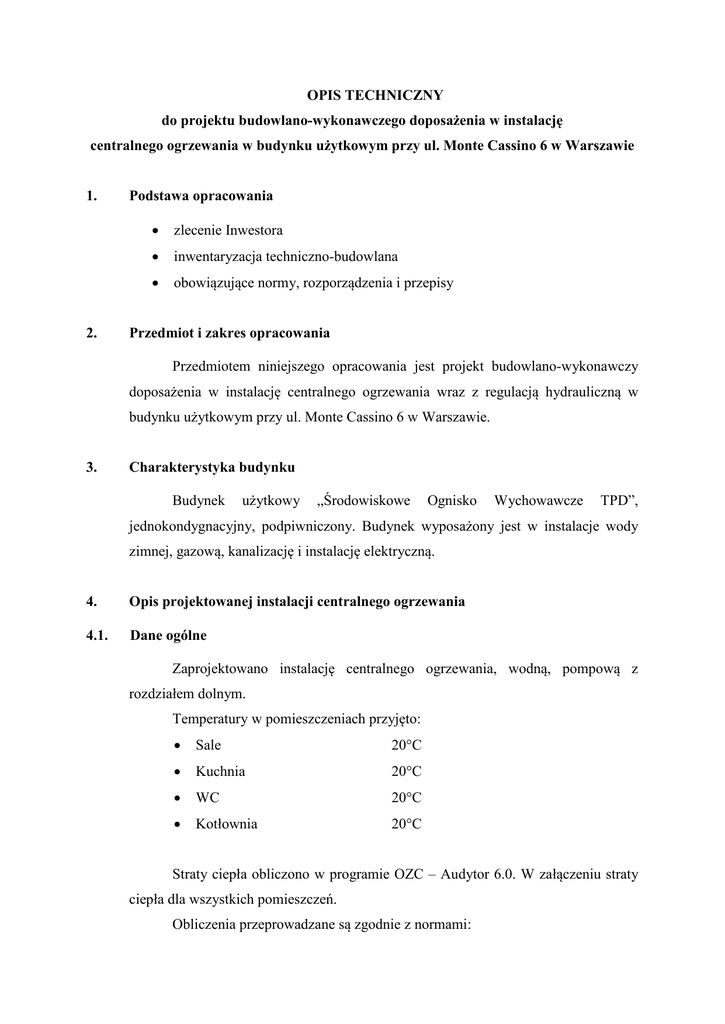

OPIS TECHNICZNY
do projektu budowlano-wykonawczego doposażenia w instalację
centralnego ogrzewania w budynku użytkowym przy ul. Monte Cassino 6 w Warszawie
1.
2.
Podstawa opracowania
•
zlecenie Inwestora
•
inwentaryzacja techniczno-budowlana
•
obowiązujące normy, rozporządzenia i przepisy
Przedmiot i zakres opracowania
Przedmiotem niniejszego opracowania jest projekt budowlano-wykonawczy
doposażenia w instalację centralnego ogrzewania wraz z regulacją hydrauliczną w
budynku użytkowym przy ul. Monte Cassino 6 w Warszawie.
3.
Charakterystyka budynku
Budynek
użytkowy
„Środowiskowe
Ognisko
Wychowawcze
TPD”,
jednokondygnacyjny, podpiwniczony. Budynek wyposażony jest w instalacje wody
zimnej, gazową, kanalizację i instalację elektryczną.
4.
Opis projektowanej instalacji centralnego ogrzewania
4.1.
Dane ogólne
Zaprojektowano instalację centralnego ogrzewania, wodną, pompową z
rozdziałem dolnym.
Temperatury w pomieszczeniach przyjęto:
•
Sale
20°C
•
Kuchnia
20°C
•
WC
20°C
•
Kotłownia
20°C
Straty ciepła obliczono w programie OZC – Audytor 6.0. W załączeniu straty
ciepła dla wszystkich pomieszczeń.
Obliczenia przeprowadzane są zgodnie z normami:
•
PN-EN ISO 6946 "Komponenty budowlane i elementy budynku. Opór cieplny
i współczynnik przenikania ciepła. Metoda obliczania"
•
PN-EN ISO 13370 "Właściwości cieplne budynków - Wymiana ciepła przez
grunt - Metody obliczania"
•
PN-EN ISO 14683 "Mostki cieplne w budynkach - Liniowy współczynnik
przenikania ciepła - Metody uproszczone i wartości orientacyjne"
•
PN-EN 12831 "Instalacje ogrzewcze w budynkach. Metoda obliczania
projektowego obciążenia cieplnego"
•
PN-B-02025 "Obliczanie sezonowego zapotrzebowania na ciepło do
ogrzewania budynków mieszkalnych i zamieszkania zbiorowego"
•
PN-82/B-02403 "Ogrzewnictwo. Temperatury obliczeniowe zewnętrzne"
•
Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie
warunków technicznych, jakim powinny odpowiadać budynki i ich
usytuowanie. (Dz. U. z dnia 15 czerwca 2002 r. z późniejszymi zmianami).
4.2.
4.3
Parametry instalacji
• Zapotrzebowanie ciepła
- 16 447 W
•
- 43,3 W/m3
Jednostkowe zapotrzebowanie ciepła
• Ciśnienie dyspozycyjne na rozdzielaczu
- 5 866 Pa
• Pojemność instalacji
- 103 l
• Parametry instalacji
- 80/600 C
Grzejniki
Jako elementy grzejne w pomieszczeniach, zaprojektowano grzejniki stalowe
płytowe dwu i trzy płytowe przyłączane z boku o wysokości 600, 900 mm (do
obliczeń przyjęto grzejniki typ C producent Purmo lub równoważny). Maksymalne
ciśnienie robocze zamontowanych grzejników powinno wynosić 10 bar. W WC
zaprojektowano grzejniki drabinkowe (do obliczeń przyjęto grzejniki typ Omega
R producent Instal Projekt lub równoważny).
Grzejniki zaprojektowano z zapasem powierzchni ogrzewalnej równej 15 %, ze
względu na zastosowanie w instalacji zaworów termostatycznych.
4.4
Rurociągi
Poziomy, piony i gałązki centralnego ogrzewania należy wykonać z rur
polipropylenowych PP-R typ 3 stabilizowane wkładką aluminiową STABI - max.
temperatura 90°C, max. ciśnienie 20 bar (do obliczeń przyjęto rurociągi PP-R Stabi
producent Kan-Therm lub równoważny). Rozprowadzenie do grzejników prowadzone
będzie po wierzchu ścian przy podłodze. Minimalna długość gałązek do grzejników
0,5 m. Spadki na gałązkach przy grzejnikach 2%. Przewody poziome prowadzone
będą w piwnicy pod stropem, ze spadkiem 3%o w kierunku kotła gazowego.
Przejścia rurociągów przez ściany i stropy należy wykonać w tulejach
ochronnych. Wolną przestrzeń pomiędzy tuleją a rurą, należy wypełnić materiałem
elastycznym nieagresywnym. Tuleja ochronna powinna być dłuższa od grubości
ściany lub stropu o 2cm.
4.4.1. Kompensacje
Piony z poziomami należy łączyć podejściami kompensacyjnymi o długości
ramion min. 1,5 m. Kompensacją poziomów są naturalne załamania rurociągów
(wykonać zgodnie z rysunkiem). Kompensację wykonać zgodnie
z
wytycznymi
producenta rur.
4.4.2. Zamocowanie przewodów
Przewody
poziome
umocować
na
konstrukcjach
wsporczych
lub
podwieszeniach do stropu zgodnie z zaleceniami producenta i rozwiązaniami
systemowymi (obejmami stalowymi). Punkty stałe wykonać we wskazanych
miejscach na rysunkach (rozwinięcie instalacji c.o. i rzut piwnic). Zamontowanie
pionów wykonać uchwytami z obejmami stalowymi.
4.5.
Armatura
Przy grzejnikach, należy zamontować zawory termostatyczne, wraz z
głowicami termostatycznymi cieczowymi o zakresie nastaw temperatur 16-28°C (do
obliczeń nastaw, przyjęto zawory termostatyczne typ RA-N producent Danfoss lub
równoważny). Przy grzejnikach na powrocie zaprojektowano zawory odcinające
powrotne z możliwością spustu wody z grzejnika.
Do regulacji pionów zaprojektowano zawory regulacyjne na zasileniu (do
obliczeń nastaw, przyjęto zawory regulacyjne typ MSV-BD producent Danfoss lub
równoważny). Na gałęziach powrotnych zaprojektowano zawory kulowe przelotowe
oraz zawory kulowe spustowe ze złączką do węża i korkiem DN 15.
Do odpowietrzenia instalacji, zaprojektowano na końcu każdego grzejnika
automatyczny zawór odpowietrzający.
Zainstalowana armatura odcinająca kulowa, powinna posiadać co najmniej
parametry pracy – max. ciśnienie 6 bar i max. temperatura 100°C.
5.
Próba i regulacja instalacji centralnego ogrzewania
Instalacja centralnego ogrzewania regulowana będzie przy pomocy nastaw
zaworów termostatycznych zainstalowanych przy grzejnikach, oraz zaworami
podpionowymi (nastawy podane na rozwinięciu).
Należy wykonać próbę ciśnieniową instalacji zgodnie z BN – 84/8865-40ciśnienie próbne równe 0,6 MPa. Próbę można uznać za pomyślną, jeżeli w ciągu
20 minut zamontowany manometr nie wykaże spadku ciśnienia.
6.
Izolacja termiczna
Poziome przewody rozprowadzające w piwnicach i podejścia do pionów
pomimo ogrzewanych pomieszczeń zaleca się zaizolować pianką polietylenową.
Minimalna grubość izolacji, wynosi:
Dn 20 = 20 mm
Dn 25 = 20 mm
Dn 32 = 20 mm
Wg Rozporządzenia Ministra Infrastruktury z dn. 6.11.2008 r. zmieniającego
rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać
budynki i ich usytuowanie.
7.
Uwagi ogólne
Całość robót należy wykonać zgodnie z Wytycznymi Wykonania i Odbioru
Robót Budowlano – Montażowych cz. II – Roboty instalacji sanitarnych,
przemysłowych i budownictwa.
