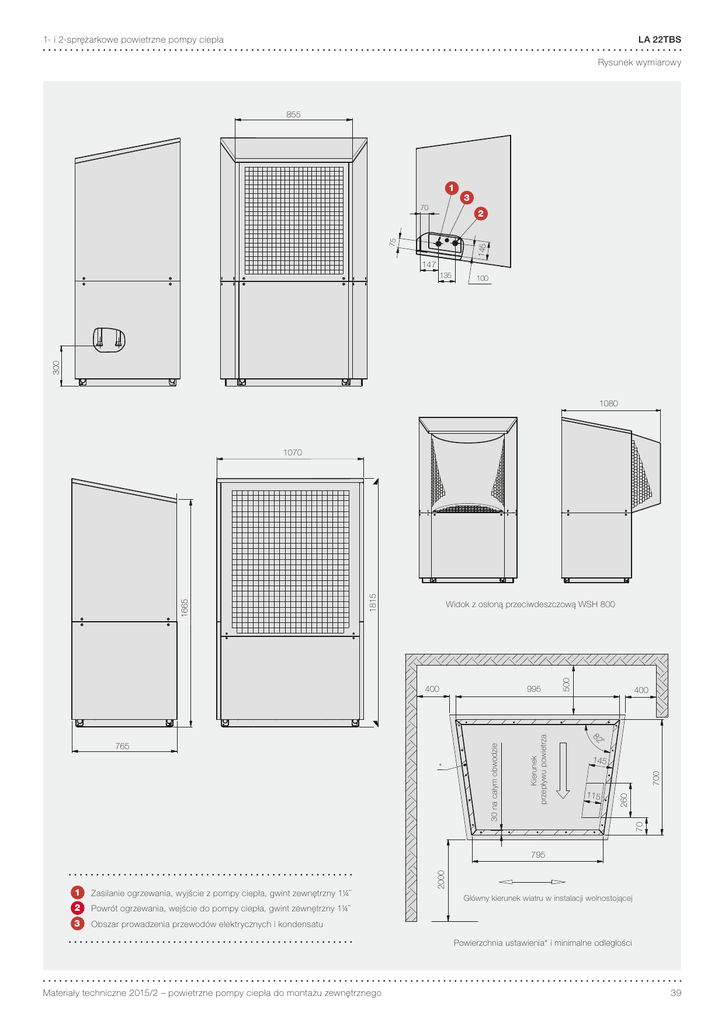

Data wydruku: 07.08.2013 Glen Dimplex Deutschland GmbH 1/27

1-Rysunek
i 2-sprężarkowe
powietrzne pompy
ciepła
wymiarowy
LA 22TBS
LA 22TBS
Wysokowydajna pompaRysunek
ciepła typu
solanka/woda
wymiarowy
855
1
70
3
145
75
2
147
100
300
135
1080
700
145
115
70
30 na całym obwodzie
*
400
˚
82
765
995
260
400
500
Widok z osłoną przeciwdeszczową WSH 800
Kierunek
przepływu powietrza
1665
1815
1070
2000
795
1 Zasilanie ogrzewania, wyjście z pompy ciepła, gwint zewnętrzny 1¼˝
2 Powrót ogrzewania, wejście do pompy ciepła, gwint zewnętrzny 1¼˝
Główny kierunek wiatru w instalacji wolnostojącej
3 Obszar prowadzenia przewodów elektrycznych i kondensatu
Powierzchnia ustawienia* i minimalne odległości
Glen Dimplex Deutschland GmbH
1/27
Am Goldenen
Feld 2015/2
18
Materiały
techniczne
– powietrzne pompy ciepła do montażuE-Mail:
zewnętrznego
[email protected]
95326 Kulmbach
Internet: www.dimplex.de
Data wydruku: 07.08.2013
39
Telefon: +49 (0)9221 709-562
Faks: +49 (0)9221 709-565
LA 22TBS
1- i 2-sprężarkowe powietrzne pompy ciepła
Dane techniczne
Model
LA 22TBS
Konstrukcja
Źródło ciepła
Powietrze zewnętrzne
Wykonanie
Budowa uniwersalna
Sterownik
WPM Econ5 (montaż ścienny)
Pomiar wytworzonej energii cieplnej (c.o./c.w.u.)
Zintegrowany
Miejsce ustawienia
Na zewnątrz
Stopnie mocy
2
Limity pracy
Maksymalna temperatura zasilania
65 °C +/- 2
7)
Dolna / górna granica zastosowania źródła ciepła (tryb ogrzewania)
-22 / +35 °C
Natężenie przepływu / dźwięk
Maksymalny przepływ nośnika ciepła źródła górnego / Opory hydrauliczne (skraplacz)
3,3 m³/h / 27800 Pa
Minimalny przepływ nośnika ciepła źródła górnego / Opory hydrauliczne (skraplacz)
1,5 m³/h / 5800 Pa
Minimalny / Maksymalny przepływ nośnika ciepła źródła dolnego (parownik)
5000 / 6300 m³/h
Poziom mocy akustycznej urządzenia
58 dB (A)
10)
Poziom mocy akustycznej (tryb obniżony)
54 dB (A)
5) 6) 10)
Poziom ciśnienia akustycznego w odległości 10 m
31 dB (A)
2) 10)
Poziom ciśnienia akustycznego w odległości 10 m (tryb obniżony)
26 dB (A)
2) 6) 10)
Wymiary / masa / pojemność
Wymiary (szer. x wys. x gł.)
1065 x 1855 x 775 mm
3)
Masa całkowita urządzenia
308 kg
Króćce przyłączeniowe górnego źródła ciepła
GZ 1¼˝
Oznaczenie / masa czynnika chłodniczego
R417A / 5,9 kg
Rodzaj / pojemność oleju
Polyolester (POE) / 3,8 l
Pojemność wodna urządzenia
3,9 l
Przyłącze elektryczne
Napięcie zasilania sprężarek / zabezpieczenie
3/N/PE ~400 V, 50 Hz / C 20 A
Napięcie zasilania sterownika / zabezpieczenie
1/N/PE ~230 V, 50 Hz / C 13 A
Stopień ochrony
IP 24
Układ łagodnego rozruchu (ang. „soft starter”)
Tak
Prąd rozruchowy z układem łagodnego rozruchu
28 A
Czujnik kontroli faz
Tak
Znamionowy pobór mocy według EN 14511 dla A2/W35 / Maksymalny pobór mocy
1)
4,4 / 9,0 kW
Prąd znamionowy według EN 14511 dla A2/W35 / Prąd znamionowy cos φ
8,0 A / 0,8
Pobór mocy grzałki karteru sprężarki
70 W
Pobór mocy wentylatora
300 W
Pozostałe cechy modelu
Sposób odszraniania
Woda w urządzeniu zabezpieczona przed zamarzaniem
Spełnia europejskie przepisy bezpieczeństwa
40
Odwrócenie obiegu
4)
Tak
Patrz deklaracja zgodności CE
Materiały techniczne 2015/2 – powietrzne pompy ciepła do montażu zewnętrznego
LA 22TBS
1- i 2-sprężarkowe powietrzne pompy ciepła
Dane techniczne
Moc grzewcza / współczynnik wydajności (COP)
Ogrzewanie 1 sprężarka
1)
W35
A-7
6,60 kW / 2,70
A2
8,60 kW / 3,50
A7
10,60 kW / 4,10
A10
11,10 kW / 4,30
Ogrzewanie 2 sprężarki
W45
W55
W65
9,80 kW / 3,30
9,30 kW / 2,80
8,80 kW / 2,30
W45
W55
W65
17,20 kW / 3,20
16,40 kW / 2,70
16,60 kW / 2,30
W35
A-7
12,00 kW / 2,70
A2
14,70 kW / 3,40
A7
17,60 kW / 3,90
A10
20,00 kW / 4,20
1)
Dane te charakteryzują wielkość i wydajność urządzenia według EN 14511. Pod względem ekonomicznym i energetycznym należy uwzględnić punkt biwalentny i regulację. Wartości te można
uzyskać wyłącznie z czystymi nośnikami ciepła. Wskazówki dotyczące konserwacji, uruchomienia i eksploatacji można znaleźć w odpowiednich częściach instrukcji montażu i obsługi.
Np. A2/W35 oznacza przy tym: temperatura dolnego źródła ciepła 2°C i temperatura zasilania wody grzewczej 35°C.
2)
Podany poziom ciśnienia akustycznego odpowiada odgłosom eksploatacji pompy ciepła w trybie grzania przy temperaturze zasilania 35°C. Podany poziom ciśnienia akustycznego przedstawia poziom pola swobodnego. W zależności od miejsca instalacji mierzone wartości mogą się różnić do 16 dB (A).
3)
Prosimy pamiętać, że potrzebne będzie dodatkowe miejsce na przyłączenie rur oraz dla obsługi i konserwacji.
4)
Pompa obiegowa ogrzewania i sterownik pompy ciepła muszą być zawsze gotowe do pracy.
5)
Zgodnie z EN 12012.
6)
W trybie obniżonym następuje zmniejszenie wydajności grzewczej/chłodzącej o ok. 6%.
7)
W zależności od typu pompy ciepła i stosowanego czynnika chłodniczego maksymalne temperatury zasilania w trybie grzania mogą spadać wraz ze spadkiem temperatury dolnego źródła ciepła.
Dodatkowe informacje: patrz wykresy limitów pracy pompy ciepła.
10)
W przypadku zastosowania nóżek regulacyjnych poziom hałasu może się zwiększyć do 3 dB (A).
Materiały techniczne 2015/2 – powietrzne pompy ciepła do montażu zewnętrznego
41
Charakterystyka - grzanie LA 22TBS
LA 22TBS
1- i 2-sprężarkowe powietrzne pompy ciepła
Charakterystyka – grzanie
Moc grzewcza w [kW]
Temperatura wody na zasilaniu w [°C]
35
Warunki:
Minimalny przepływ nośnika ciepła źródła górnego (skraplacz) 1,5 m³/h
Minimalny przepływ nośnika ciepła źródła dolnego (parownik) 5000 m³/h
30
35
45
55
65
25
20
35
45
55
65
15
10
5
0
-25
-20
-15
-10
-5
0
5
10
15
20
25
30
35
40
Temperatura dolnego źródła ciepła na wejściu w [°C]
Pobór mocy elektrycznej z udziałem pompy
i wentylatora wg EN 14511 w [kW]
Spadek ciśnienia w [Pa]
32000
9
8
65
7
6
5
4
55
45
35
65
55
45
35
3
2
1
30000
Skraplacz
28000
26000
24000
22000
20000
0
-25 -20 -15 -10 -5
0
5
10 15
20 25 30 35 40
Temperatura dolnego źródła ciepła na wejściu w [°C]
18000
16000
14000
COP z udziałem pomp wg EN 14511 w [-]
12000
8
10000
7
6
5
35
8000
45
6000
55
65
4
3
4000
2000
2
0
1
0
0
-25 -20 -15 -10 -5
0
5
0,5
Am Goldenen Feld 18
95326 Kulmbach
42
1,5
2,0
2,5
3,0
3,5
Natężenie przepływu nośnika
ciepła źródła górnego w [m³/h]
10 15 20 25 30 35 40
Temperatura dolnego źródła ciepła na wejściu w [°C]
Glen Dimplex Deutschland GmbH
1,0
2/3
E-Mail: [email protected]
Internet: www.dimplex.de
Data wydruku: 02.09.2013
Telefon: +49 (0)9221 709-562
Faks: +49 (0)9221 709-565
Materiały techniczne 2015/2 – powietrzne pompy ciepła do montażu zewnętrznego
Wykres limitów pracy LA 22TBS
LA 22TBS
Średniotemperaturowa pompa cieplna powietrze/woda
1- i 2-sprężarkowe powietrzne pompy ciepła
Wykres limitów pracy
Temperatura wody grzewczej [°C]
75
70
65
60
55
50
45
40
35
30
25
20
15
-30
-25
-20
-15
-10
-5
0
5
10
15
20
25
30
35
40
45
Temperatura na wejściu dolnego źródła ciepła [°C]
Wskazówka:
Maksymalna osiągalna temperatura zasilania i ograniczenia robocze zmieniają się ze względu na tolerancję wymiaru elementów o +- 2K.
Przy dolnym limicie pracy należy zapewnić minimalny strumień objętościowy, który jest podany w informacji o urządzeniu.
W monoenergetycznym sposobie pracy i włączonej grzałce maksymalna temperatura zasilania podnosi się o ok. 3 K.
