2-sprężarkowe powietrzne pompy ciepła LA 40TU Rysunek

Rysunek wymiarowy/plan fundamentu LA 40TU
LA 40TU
2-sprężarkowepompa
powietrzne
pompy ciepła
Wysokoefektywna
ciepła powietrze/woda

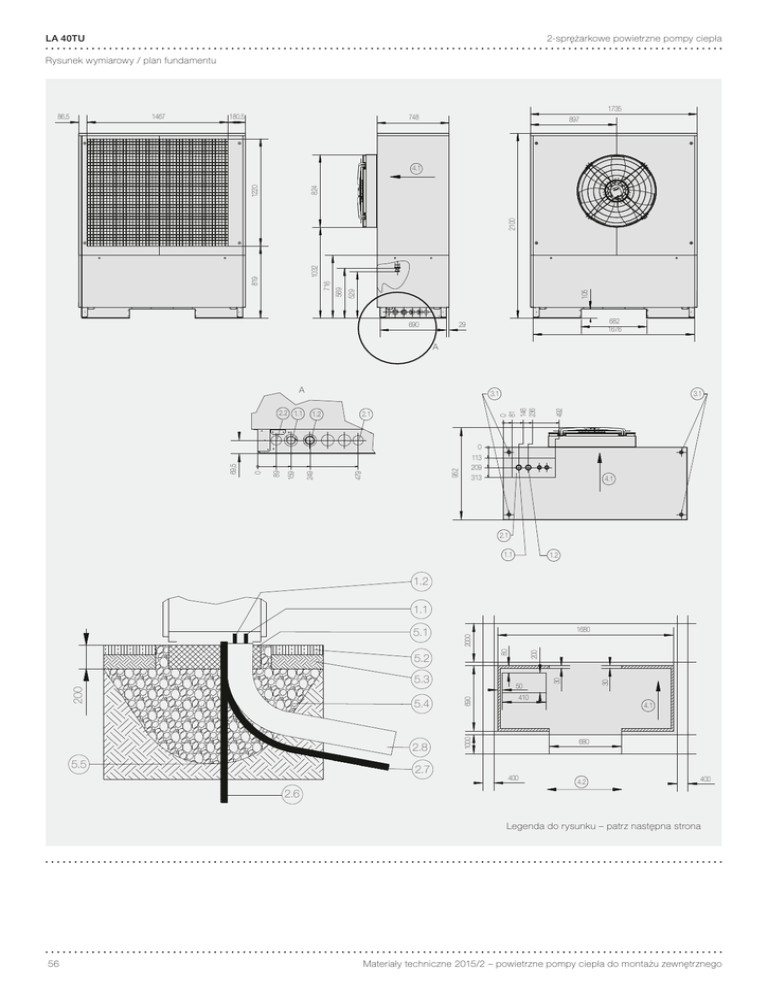

Rysunek wymiarowy / plan fundamentu
1735
86,5
1467
180,5
748
897
105
569
529
716
819
1032
2100
824
1220
4.1
690
682
1676
29
A
A
2.1
492
1.2
3.1
0
81
146
236
2.2 1.1
3.1
952
479
249
89
159
0
69,5
0
113
209
313
4.1
2.1
1.1
1.2
1.2
1.1
1680
2.8
5.5
2.7
30
410
690
5.4
50
4.1
1000
200
5.3
30
5.2
200
80
2000
5.1
680
400
4.2
400
2.6
Legenda do rysunku – patrz następna strona
Glen Dimplex Deutschland GmbH
Am Goldenen Feld 18
95326 Kulmbach
56
29/65
E-Mail: [email protected]
Internet: www.dimplex.de
Data wydruku: 27.08.2013
Telefon: +49 (0)9221 709-562
Faks: +49 (0)9221 709-565
Materiały techniczne 2015/2 – powietrzne pompy ciepła do montażu zewnętrznego
2-sprężarkowe powietrzne pompy ciepła
LA 40TU
Rysunek wymiarowy / plan fundamentu – legenda
1 Przyłącza hydrauliczne
1.1
Zasilanie ogrzewania
1.2
Powrót ogrzewania
1.11
Zasilanie ogrzewania (opcjonalnie)
1.21 Powrót ogrzewania (opcjonalnie)
1.3
Zasilanie ciepłej wody użytkowej
1.4
Powrót ciepłej wody użytkowej
1.5
Zasilanie dolnego źródła ciepła
1.6
Powrót dolnego źródła ciepła
1.7
Zawór napełniający i spustowy
1.8
Kombinowany powrót ogrzewania/ciepłej wody użytkowej
2Przepusty/przewody
2.1
Poprowadzenie przewodów kondensatu
2.2
Poprowadzenie przewodów elektrycznych
2.11 Poprowadzenie przewodów kondensatu (opcjonalnie)
2.21 Poprowadzenie przewodów elektrycznych (opcjonalnie)
2.5
Odpływ kondensatu
2.6
Przewód kondensatu
2.7
Rura elektroinstalacyjna
2.8
Rura preizolowana
3Transport/obsługa
3.1
Śruby pierścieniowe do transportu dźwigiem
3.2
Tunel transportowy
3.3
Otwór transportowy do rury wsporczej
3.4
Strona obsługi
4 Obieg powietrza
4.1
Kierunek przepływu powietrza
4.2
Główny kierunek wiatru przy instalacji wolnostojącej
4.3
Zasysanie powietrza
4.4
Wydmuch powietrza
4.31 Zasysanie powietrza (opcjonalnie)
4.41 Wydmuch powietrza (opcjonalnie)
5Fundament
5.1Fundament
5.2Trawa
5.3Grunt
5.4
Warstwa żwiru
5.5
Granica zamarzania
5.6
Powierzchnia przylegania ramy podstawy (na całym obwodzie)
Wskazówki:
Rurę kondensatu należy poprowadzić aż do kanalizacji. Granica zamarzania może wahać się w zależności od regionu klimatycznego.
Należy przestrzegać przepisów obowiązujących w danym kraju. W przypadku nieosłoniętej instalacji wolnostojącej należy ustawić pompy ciepła
bez kierownic powietrza poprzecznie do kierunku wiatru.
W zależności od typu pompy ciepła, nie wszystkie punkty z legendy przedstawione są na rysunku.
Materiały techniczne 2015/2 – powietrzne pompy ciepła do montażu zewnętrznego
57
LA 40TU
2-sprężarkowe powietrzne pompy ciepła
Dane techniczne
Model
LA 40TU
Konstrukcja
Źródło ciepła
Powietrze zewnętrzne
Wykonanie
Budowa uniwersalna
Sterownik
WPM EconPlus (montaż ścienny)
Pomiar wytworzonej energii cieplnej (c.o./c.w.u.)
Zintegrowany
Miejsce ustawienia
Na zewnątrz
Stopnie mocy
2
Limity pracy
Minimalna temperatura na powrocie / Maksymalna temperatura zasilania
7)
Dolna / górna granica zastosowania źródła ciepła (tryb ogrzewania)
18 / 58 °C +- 2K
-25 / +35 °C
Natężenie przepływu / dźwięk
Maksymalny przepływ nośnika ciepła źródła górnego / Opory hydrauliczne (skraplacz)
6,2 m³/h / 3900 Pa
Minimalny przepływ nośnika ciepła źródła górnego / Opory hydrauliczne (skraplacz)
3 m³/h / 950 Pa
Minimalny przepływ nośnika ciepła źródła dolnego (parownik)
11000 m³/h
Poziom mocy akustycznej urządzenia
70 dB (A)
10)
Poziom mocy akustycznej (tryb obniżony)
67 dB (A)
5) 6) 10)
Poziom ciśnienia akustycznego w odległości 10 m
43 dB (A)
2) 10)
Wymiary / masa / pojemność
Wymiary (szer. x wys. x gł.)
1735 x 2100 x 952 mm
3)
Masa całkowita urządzenia
585 kg
Króćce przyłączeniowe górnego źródła ciepła
GZ 1½ ˝
Oznaczenie / masa czynnika chłodniczego
R404A / 11,8 kg
Rodzaj / pojemność oleju
Polyolester (POE) / 4,1 l
Przyłącze elektryczne
Napięcie zasilania sprężarek / zabezpieczenie
3/N/PE ~400 V, 50 Hz / C 25 A
Napięcie zasilania sterownika / zabezpieczenie
1/N/PE ~230 V, 50 Hz / C 16 A
Stopień ochrony
IP 24
Układ łagodnego rozruchu (ang. „soft starter”)
Tak
Prąd rozruchowy z układem łagodnego rozruchu
30 A
Znamionowy pobór mocy przy A2/W35 / Maksymalny pobór mocy
Prąd znamionowy dla A2/W35
1)
/ cos φ
1)
7,7 / 12,6 kW
13,9 A / 0,8
Pobór mocy grzałki karteru sprężarki
70 W
Pozostałe cechy modelu
Sposób odszraniania
Woda w urządzeniu zabezpieczona przed zamarzaniem
Spełnia europejskie przepisy bezpieczeństwa
58
Odwrócenie obiegu
4)
Tak
Patrz deklaracja zgodności CE
Materiały techniczne 2015/2 – powietrzne pompy ciepła do montażu zewnętrznego
LA 40TU
2-sprężarkowe powietrzne pompy ciepła
Dane techniczne
Moc grzewcza / współczynnik wydajności (COP)
Ogrzewanie 1 sprężarka
1)
W35
W45
W55
A-20
10,78 kW / 2,53
10,09 kW / 1,84
9,41 kW / 4,41
A-15
11,83 kW / 2,76
11,11 kW / 2,03
10,39 kW / 1,56
A-7
13,50 kW / 3,10
12,73 kW / 2,33
11,96 kW / 1,81
A2
16,80 kW / 3,90
16,00 kW / 2,94
15,19 kW / 2,31
A7
20,00 kW / 4,60
18,80 kW / 3,47
17,60 kW / 2,70
A10
21,70 kW / 4,90
19,75 kW / 3,59
18,43 kW / 2,93
A12
22,67 kW / 5,19
21,17 kW / 3,88
19,68 kW / 3,01
A20
26,20 kW / 5,95
25,00 kW / 4,55
23,00 kW / 3,41
W35
W45
W55
16,95 kW / 2,20
16,81 kW / 1,78
16,66 kW / 1,50
Ogrzewanie 2 sprężarki
A-20
A-15
19,58 kW / 2,52
19,37 kW / 2,03
19,15 kW / 1,70
A-7
23,80 kW / 3,00
23,46 kW / 2,41
23,13 kW / 2,00
A2
29,30 kW / 3,80
29,55 kW / 2,94
29,11 kW / 2,38
A7
35,70 kW / 4,40
34,40 kW / 3,38
33,10 kW / 2,70
A10
38,10 kW / 4,70
36,64 kW / 3,59
35,18 kW / 2,85
A12
39,21 kW / 4,82
37,82 kW / 3,68
36,43 kW / 2,94
A20
42,80 kW / 5,22
42,71 kW / 3,96
42,00 kW / 3,30
1)
Dane te charakteryzują wielkość i wydajność urządzenia według EN 14511. Pod względem ekonomicznym i energetycznym należy uwzględnić punkt biwalentny i regulację. Wartości te można
uzyskać wyłącznie z czystymi nośnikami ciepła. Wskazówki dotyczące konserwacji, uruchomienia i eksploatacji można znaleźć w odpowiednich częściach instrukcji montażu i obsługi.
Np. A2/W35 oznacza przy tym: temperatura dolnego źródła ciepła 2°C i temperatura zasilania wody grzewczej 35°C.
2)
Podany poziom ciśnienia akustycznego odpowiada odgłosom eksploatacji pompy ciepła w trybie grzania przy temperaturze zasilania 35°C. Podany poziom ciśnienia akustycznego przedstawia poziom pola swobodnego. W zależności od miejsca instalacji mierzone wartości mogą się różnić do 16 dB (A).
3)
Prosimy pamiętać, że potrzebne będzie dodatkowe miejsce na przyłączenie rur oraz dla obsługi i konserwacji.
4)
Pompa obiegowa ogrzewania i sterownik pompy ciepła muszą być zawsze gotowe do pracy.
5)
Zgodnie z EN 12012.
6)
W trybie obniżonym następuje zmniejszenie wydajności grzewczej/chłodzącej o ok. 6%.
7)
W zależności od typu pompy ciepła i stosowanego czynnika chłodniczego maksymalne temperatury zasilania w trybie grzania mogą spadać wraz ze spadkiem temperatury dolnego źródła ciepła.
Dodatkowe informacje: patrz wykresy limitów pracy pompy ciepła.
10)
W przypadku zastosowania nóżek regulacyjnych poziom hałasu może się zwiększyć do 3 dB (A).
Materiały techniczne 2015/2 – powietrzne pompy ciepła do montażu zewnętrznego
59
LA 40TUCharakterystyka
- grzanie LA 40TU
2-sprężarkowe powietrzne pompy ciepła
Wysokoefektywna pompa ciepła powietrze/woda
Charakterystyka – grzanie
Moc grzewcza w [kW]
Temperatura wody na zasilaniu w [°C]
60
35/30
45/38
55/45
Tryb z 2 sprężarkami
50
40
35/30
45/38
55/45
30
20
Tryb z 1 sprężarką
10
0
-20
-10
0
10
20
30
40
Temperatura dolnego źródła ciepła na wejściu w [°C]
Pobór mocy elektrycznej z udziałem pompy
i wentylatora wg EN 14511 w [kW]
Spadek ciśnienia w [Pa]
10000
14
55
12
45
10
9000
35
8
55
45
35
6
4
Skraplacz
8000
7000
2
0
6000
-20
-10
0
10
20
30
40
Temperatura dolnego źródła ciepła na wejściu w [°C]
COP z udziałem pomp wg EN 14511 w [-]
4000
9
8
7
6
5
4
3
2
1
0
35
45
55
3000
2000
1000
0
-2 0
-1 0
0
10
20
30
40
Temperatura dolnego źródła ciepła na wejściu w [°C]
Glen Dimplex Deutschland GmbH
Am Goldenen Feld 18
95326 Kulmbach
60
5000
0
1
2
3
4
5
6
7
8
9
10
Natężenie przepływu nośnika ciepła źródła górnego w [m³/h]
27/65
E-Mail: [email protected]
Internet: www.dimplex.de
Data wydruku: 27.08.2013
Telefon: +49 (0)9221 709-562
Faks: +49 (0)9221 709-565
Materiały techniczne 2015/2 – powietrzne pompy ciepła do montażu zewnętrznego
Wykres limitów pracy LA 40TU
Wysokoefektywna pompa ciepła powietrze/woda
LA 40TU
2-sprężarkowe powietrzne pompy ciepła
Wykres limitów pracy
Temperatura wody grzewczej [°C]
75
70
65
60
55
50
45
40
35
30
25
20
15
-30
-25
-20
-15
-10
-5
0
5
10
15
20
25
30
35
40
45
Temperatura na wejściu dolnego źródła ciepła [°C]
Wskazówka:
Maksymalna osiągalna temperatura zasilania i ograniczenia robocze zmieniają się ze względu na tolerancję wymiaru elementów o +- 2K.
Przy dolnym limicie pracy należy zapewnić minimalny strumień objętościowy, który jest podany w informacji o urządzeniu.
W monoenergetycznym sposobie pracy i włączonej grzałce maksymalna temperatura zasilania podnosi się o ok. 3 K.
