1.1 S Z 1.2 1.5 1.6 1-sprężarkowe wodne pompy ciepła WI 35TU

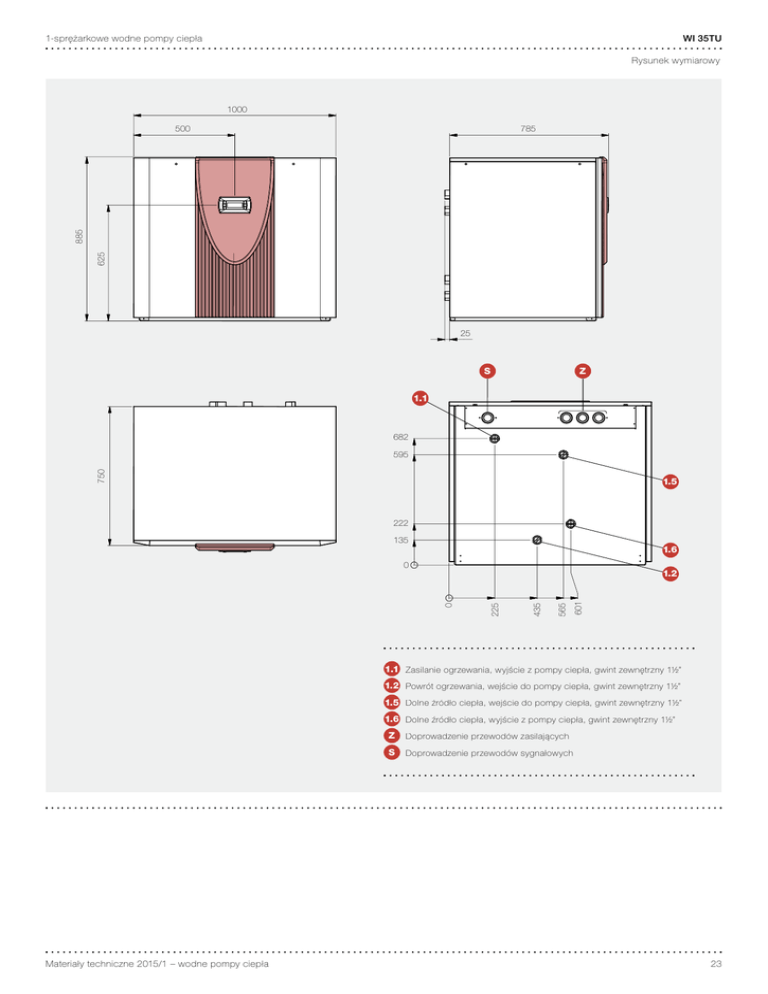

Rysunek wymiarowy WI 35TU
WI 35TU
1-sprężarkowe wodne pompy ciepła
Rysunek wymiarowy
1000
785
625
885
500
25
S
Z
1.1
682
750
595
1.5
222
135
1.6
0
601
565
435
225
0
1.2
1.1 Zasilanie ogrzewania, wyjście z pompy ciepła, gwint zewnętrzny 1½”
1.2 Powrót ogrzewania, wejście do pompy ciepła, gwint zewnętrzny 1½”
1.5 Dolne źródło ciepła, wejście do pompy ciepła, gwint zewnętrzny 1½”
1.6 Dolne źródło ciepła, wyjście z pompy ciepła, gwint zewnętrzny 1½”
Glen Dimplex Deutschland GmbH
Am Goldenen Feld 18
95326 Kulmbach
Materiały techniczne 2015/1 – wodne pompy ciepła
Z
Doprowadzenie przewodów zasilających
S
Doprowadzenie przewodów sygnałowych
1/27
E-Mail: [email protected]
Internet: www.dimplex.de
Data wydruku: 07.08.2013
Telefon: +49 (0)9221 709-562
Faks: +49 (0)9221 709-565
23
WI 35TU
1-sprężarkowe wodne pompy ciepła
Dane techniczne
Model
WI 35TU
Konstrukcja
Źródło ciepła
Woda
Wykonanie
Budowa uniwersalna
Sterownik
WPM Econ5Plus (zintegrowany)
Pomiar wytworzonej energii cieplnej (c.o./c.w.u.)
Zintegrowany
Miejsce ustawienia
Wewnętrzna
Stopnie mocy
2
Limity pracy
Maksymalna temperatura zasilania
62 °C +/2
7)
Dolna / górna granica zastosowania źródła ciepła (tryb ogrzewania)
+7 / +25 °C
Swobodna kompresja pompy obiegowej przy ogrzewaniu (stopień maks.)
47000 Pa
Natężenie przepływu / dźwięk
Maksymalny przepływ nośnika ciepła źródła górnego / Opory hydrauliczne (skraplacz)
6,1 m³/h / 14000 Pa
Minimalny przepływ nośnika ciepła źródła górnego / Opory hydrauliczne (skraplacz)
3,5 m³/h / 4500 Pa
Minimalny przepływ nośnika ciepła źródła dolnego / Opory hydrauliczne (parownik)
Poziom mocy akustycznej urządzenia
6,3 m³/h /
8)
57 dB (A)
10)
Poziom ciśnienia akustycznego w odległości 1 m (wewnątrz)
41 dB (A)
2) 10)
Wymiary / masa / pojemność
Wymiary (szer. x wys. x gł.)
1000 x 885 x 810 mm
3)
Masa całkowita urządzenia
275 kg
Króćce przyłączeniowe górnego źródła ciepła
GZ 1½ ˝
Króćce przyłączeniowe dolnego źródła ciepła
GZ 1½ ˝
Oznaczenie / masa czynnika chłodniczego
R410A / 8,4 kg
Rodzaj / pojemność oleju
Polyolester (POE) / 2,9 l
Pojemność wodna urządzenia
7l
Pojemność cieczy przenoszącej ciepło
7l
Przyłącze elektryczne
Napięcie zasilania sprężarek / zabezpieczenie
3/N/PE ~400 V, 50 Hz / C 20 A
Napięcie zasilania sterownika / zabezpieczenie
1/N/PE ~230 V, 50 Hz / C 13A
Zabezpieczenie obwodu zasilającego pompę ciepła
C 20 A
Stopień ochrony
IP 21
Układ łagodnego rozruchu (ang. „soft starter”)
Tak
Prąd rozruchowy z układem łagodnego rozruchu
23 A
Znamionowy pobór mocy przy W10/W35
5,74 / 10 kW
Prąd znamionowy przy W10/W35
1)
1)
/ Maksymalny pobór mocy
/ cos φ
10,36 A / 0,8
Pobór mocy grzałki karteru sprężarki
70 W
Pobór mocy pompy
0,2 kW
Pozostałe cechy modelu
Woda w urządzeniu zabezpieczona przed zamarzaniem
Tak
4)
Spełnia europejskie przepisy bezpieczeństwa
Patrz deklaracja zgodności CE
Moc grzewcza / współczynnik wydajności (COP)
Ogrzewanie 1 sprężarka
W10
Ogrzewanie 2 sprężarki
W10
1)
W35
W45
W55
18,20 kW / 6,30
16,50 kW / 4,70
15,20 kW / 3,60
W35
W45
W55
35,60 kW / 6,20
33,60 kW / 4,70
32,20 kW / 3,80
1)
Dane te charakteryzują wielkość i wydajność urządzenia według EN 14511. Pod względem ekonomicznym i energetycznym należy uwzględnić punkt biwalentny i regulację. Wartości te można
uzyskać wyłącznie z czystymi nośnikami ciepła. Wskazówki dotyczące konserwacji, uruchomienia i eksploatacji można znaleźć w odpowiednich częściach instrukcji montażu i obsługi.
Np. W10/W35 oznacza przy tym: temperatura dolnego źródła ciepła 10°C i temperatura zasilania wody grzewczej 35°C.
2)
Podany poziom ciśnienia akustycznego odpowiada odgłosom eksploatacji pompy ciepła w trybie grzania przy temperaturze zasilania 35°C. Podany poziom ciśnienia akustycznego przedstawia poziom pola swobodnego. W zależności od miejsca instalacji mierzone wartości mogą się różnić do 16 dB (A).
3)
Prosimy pamiętać, że potrzebne będzie dodatkowe miejsce na przyłączenie rur oraz dla obsługi i konserwacji.
4)
Pompa obiegowa ogrzewania i sterownik pompy ciepła muszą być zawsze gotowe do pracy.
7)
W zależności od typu pompy ciepła i stosowanego czynnika chłodniczego maksymalne temperatury zasilania w trybie grzania mogą spadać wraz ze spadkiem temperatury dolnego źródła ciepła.
Dodatkowe informacje: patrz wykresy limitów pracy pompy ciepła.
8)
Zgodnie z EN 14511.
10)
W przypadku zastosowania nóżek regulacyjnych poziom hałasu może się zwiększyć do 3 dB (A).
24
Materiały techniczne 2015/1 – wodne pompy ciepła
Charakterystyka - grzanie WI 35TU
WI 35TU
1-sprężarkowe wodne pompy ciepła
Wysokowydajna pompa ciepła woda/woda
Charakterystyka – grzanie
Moc grzewcza w [kW]
Temperatura wody na zasilaniu w [°C]
55
35
50
45
55
45
40
35
30
35
45
55
25
20
15
10
Warunki:
Minimalny przepływ nośnika ciepła źródła górnego (skraplacz) 3,5 m³/h
Minimalny przepływ nośnika ciepła źródła dolnego (parownik) 6,3 m³/h
5
0
5
10
15
20
25
30
Temperatura dolnego źródła ciepła na wejściu w [°C]
Pobór mocy elektr. z udziałem pomp wg EN 14511 w [kW]
Spadek ciśnienia w [Pa]
10
28000
8
55
24000
20000
6
45
35
55
45
35
12000
4
2
Parownik
16000
8000
4000
0
0
5
10
15
20
25
30
Temperatura dolnego źródła ciepła na wejściu w [°C]
0
18000
16000
14000
12000
10000
8000
6000
4000
2000
0
35
8
45
55
6
4
2
0
10
15
20
25
Am Goldenen Feld 18
95326 Kulmbach
Materiały techniczne 2015/1 – wodne pompy ciepła
3
4
5
6
7
8
9
Skraplacz
0
30
Temperatura dolnego źródła ciepła na wejściu w [°C]
Glen Dimplex Deutschland GmbH
2
Spadek ciśnienia w [Pa]
COP z udziałem pomp wg EN 14511 w [-]
10
5
1
Natężenie przepływu nośnika ciepła źródła dolnego w [m³/h]
1
2
3
4
5
6
7
Natężenie przepływu nośnika ciepła źródła górnego w [m³/h]
2/3
E-Mail: [email protected]
Internet: www.dimplex.de
Data wydruku: 22.09.2013
Telefon: +49 (0)9221 709-562
Faks: +49 (0)9221 709-565
25
Wykres limitów pracy WI 35TU
Wysokowydajna
woda/woda
1-sprężarkowepompa
wodneciepła
pompy
ciepła
WI 35TU
Wykres limitów pracy
Temperatura wody grzewczej [°C]
75
70
65
60
55
50
45
40
35
30
25
20
15
-30
-25
-20
-15
-10
-5
0
5
10
15
20
25
30
35
40
45
Temperatura na wejściu dolnego źródła ciepła [°C]
Wskazówka:
Maksymalna osiągalna temperatura zasilania i ograniczenia robocze zmieniają się ze względu na tolerancję wymiaru elementów o +- 2K.
Przy dolnym limicie pracy należy zapewnić minimalny strumień objętościowy, który jest podany w informacji o urządzeniu.
W monoenergetycznym sposobie pracy i włączonej grzałce maksymalna temperatura zasilania podnosi się o ok. 3 K.
Glen Dimplex Deutschland GmbH
Am Goldenen Feld 18
95326 Kulmbach
26
14/35
E-Mail: [email protected]
Internet: www.dimplex.de
Data wydruku: 07.08.2013
Telefon: +49 (0)9221 709-562
Faks: +49 (0)9221 709-565
Materiały techniczne 2015/1 – wodne pompy ciepła
