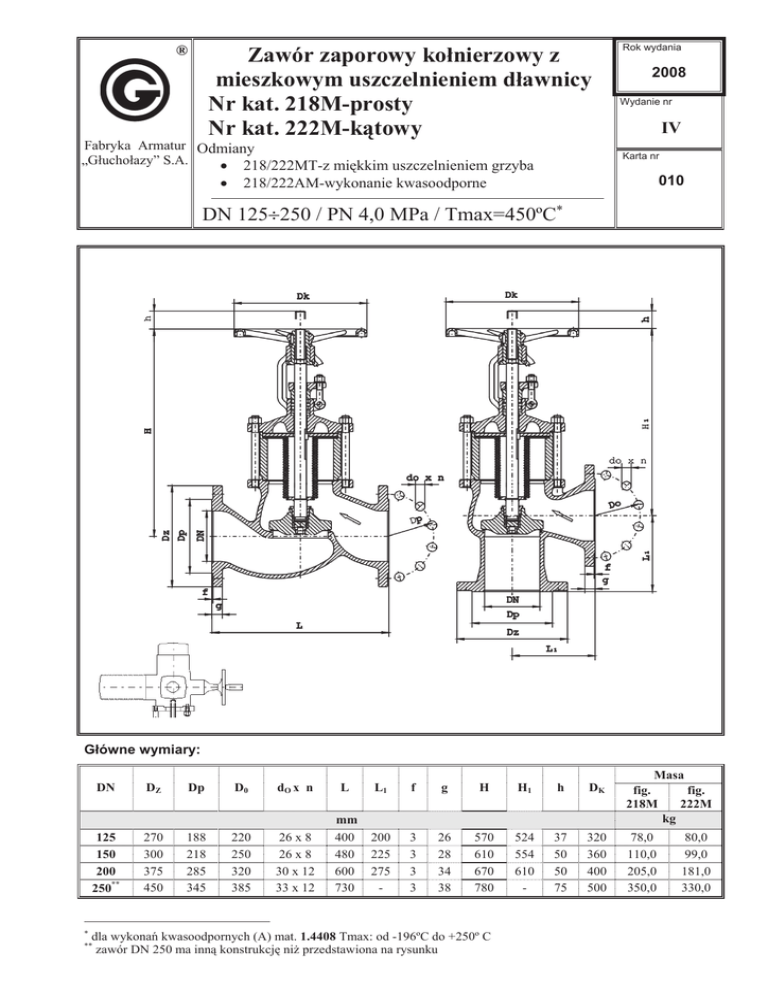

Zawór zaporowy koánierzowy z
mieszkowym uszczelnieniem dáawnicy
Nr kat. 218M-prosty
Nr kat. 222M-kątowy
Fabryka Armatur Odmiany
„Gáuchoáazy” S.A.
x 218/222MT-z miĊkkim uszczelnieniem grzyba
Rok wydania
2008
Wydanie nr
IV
Karta nr
x 218/222AM-wykonanie kwasoodporne
010
DN 125y250 / PN 4,0 MPa / Tmax=450ºC
Gáówne wymiary:
DN
125
150
200
250**
DZ
270
300
375
450
Dp
188
218
285
345
D0
220
250
320
385
dO x n
L
L1
f
g
H
H1
h
DK
26 x 8
26 x 8
30 x 12
33 x 12
mm
400
480
600
730
200
225
275
-
3
3
3
3
26
28
34
38
570
610
670
780
524
554
610
-
37
50
50
75
320
360
400
500
dla wykonaĔ kwasoodpornych (A) mat. 1.4408 Tmax: od -196ºC do +250º C
zawór DN 250 ma inną konstrukcjĊ niĪ przedstawiona na rysunku
**
Masa
fig.
fig.
218M
222M
kg
78,0
110,0
205,0
350,0
80,0
99,0
181,0
330,0
Zastosowanie :
Zawory zaporowe koánierzowe z mieszkowym uszczelnieniem dáawnicy moĪna montowaü w dowolnym poáoĪeniu
na rurociągach, zwracając jedynie uwagĊ na prawidáowy kierunek przepáywu czynnika, który powinien byü zgodny
z oznaczeniem na kadáubie. Przeznaczone są do odcinania przepáywu czynnika roboczego, stosowaü naleĪy je
wszĊdzie tam gdzie czynnik powoduje szczególne zagroĪenie dla zdrowia ludzkiego i Ğrodowiska naturalnego. W
wykonaniu z grzybem regulacyjnym sáuĪą ponadto do dáawienia przepáywu.
Czynnik roboczy :
Zawory przeznaczone są do wody, pary, oleju oraz innych neutralnych czynników ciekáych i gazowych w
przedziale temperatur od -10qC do 450 qC, w wykonaniu morskim „WM”- do pracy w warunkach morskich i do
wody morskiej, w wykonaniu kwasoodpornym do czynników aktywnych chemicznie takich jak kwasy, zasady
roztwory soli itp.
Zakres stosowania :
CiĞnienie
nominalne
263 do 393 K
PN
[MPa]
(- 10 do 120 qC)
1.0619
4,0
1.4408
4,0
NajwiĊksze ciĞnienie robocze przy temp. czynnika [K]
(qC)
473 K
523 K
573 K
623 K
673 K
(200 qC)
(250 qC)
( 300 qC)
(350 qC)
(400 qC)
3,5
3,2
2,8
2,4
2,1
2,6
723 K
(450 qC)
1,3
2,4
Szczegóáowe informacje zawiera wykres „Dopuszczalne parametry robocze armatury dla stosowanych
materiaáów” (Ukáad p/t) w czĊĞci IV katalogu.
Materiaáy podstawowe:
Nazwa czĊĞci
Kadáub
Siedlisko kadáuba
Pokrywa
TrzpieĔ
Siedlisko grzyba
Mieszek
Uszczelnienia
Standard
1.0619
18-8 Cr-Ni
1.0619
13 Cr
18-8 C r-Ni
18-8 Cr-Ni
Grafit
Materiaá
wykonanie morskie
1.0619
18-8 Cr-Ni
1.0619
17 Cr
18-8 Cr-Ni
18-8 Cr-Ni
Grafit
kwasoodporne
1.4408
18-8 Cr-Ni
1.4408
18-8 Cr-Ni
18-8 Cr-Ni
18-8 Cr-Ni
Grafit
Uwagi :
1.
2.
3.
4.
5.
6.
7.
8.
Koánierze zaworów wykonanie standard: z przylgą -„B1” wg PN-EN 1092-1:2004, owiercone wg PN-EN 10921:2004.
Na Īyczenie wykonujemy inne rodzaje przylgi zgodnie z: PN-EN 1092-1:2004, ANSI, BS, DIN lub teĪ wg
indywidualnych potrzeb klienta.
Wykonujemy równieĪ zawory z koánierzami na ciĞnienia PN (0,6 ÷2,5) [MPa ].
Wymagania i badania techniczne zaworów wg PN-EN 12266-1:2003.
Klasa szczelnoĞci A wg PN-EN 12266-1:2003.
DáugoĞü budowy wg PN-EN 558-1:2001.
ĝwiadectwo odbioru wg Īyczenia Klienta-wg PN-EN 10204:2005.
Kierunek przepáywu czynnika: dla DN 65÷100 o pod grzyb, dla DN od 125 o na grzyb.
Zawory w wykonaniu morskim -WM wykonujemy zgodnie z normą PN-W-74017:1998, na Īyczenie Klienta
zawory mogą podlegaü nadzorowi i speániaü wymagania Towarzystw Klasyfikacyjnych: GL, LRS, BV, DNV,
PMPC (RMRS), ABS, RINA.
UWAGA – W zapytaniu / zamówieniu prosimy o podanie norm i typu przyáącza oraz medium i parametry pracy.
®
Producent i dostawca:
Adres:
Fabryka Armatur
„Gáuchoáazy” S.A.
48-340 Gáuchoáazy
ul. Wrocáawska 1A
tel.: 077 / 439 19 44
fax: 077 / 439 19 46
e-mail: [email protected]
http: www.fagsa.com.pl
Producent zastrzega moĪliwoĞü wprowadzenia zmian w wyrobach bez powiadamiania.
