Rok wydania
®

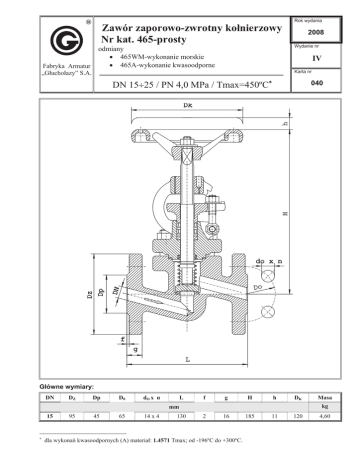

Zawór zaporowo-zwrotny koánierzowy
Nr kat. 465-prosty
odmiany
x 465WM-wykonanie morskie
x 465A-wykonanie kwasoodporne
Fabryka Armatur
„Gáuchoáazy” S.A.
2008
Wydanie nr
IV
Karta nr
DN 15y25 / PN 4,0 MPa / Tmax=450ºC
040
Gáówne wymiary:
DN
DZ
Dp
D0
dO x n
L
f
g
H
h
DK
kg
mm
15
95
45
65
14 x 4
130
Masa
2
16
dla wykonaĔ kwasoodpornych (A) materiaá: 1.4571 Tmax; od -196ºC do +300ºC.
185
11
120
4,60
20
25
105
115
58
68
75
85
14 x 4
14 x 4
150
160
2
2
18
18
185
185
11
11
120
120
5,30
6,00
Zastosowanie :
Zawory zaporowo-zwrotne są zaworami jednokierunkowymi i sáuĪą do zabezpieczenia rurociągów przed wstecznym
przepáywem czynnika roboczego. Dodatkowa funkcja zaporowa pozwala na odciĊcie przepáywu czynnika roboczego.
Zawory naleĪy montowaü na rurociągach pionowych lub poziomych kóákiem do góry. Przy montowaniu na rurociągach
naleĪy zwróciü uwagĊ na kierunek przepáywu czynnika, który powinien byü zgodny z oznaczeniem na kadáubie.
Czynnik roboczy :
Zawory przeznaczone są do wody, pary, oleju oraz innych neutralnych czynników ciekáych i gazowych w przedziale
temperatur od -10qC do 450 qC , w wykonaniu morskim „WM”- do pracy w warunkach morskich i do wody morskiej. w
wykonaniu kwasoodpornym do czynników aktywnych chemicznie takich jak kwasy, zasady roztwory soli itp. w zakresie
stĊĪeĔ uwarunkowanych odpornoĞcią chemiczną materiaáów uĪytych do budowy zaworów.
Zakres stosowania :
CiĞnienie
nominalne
PN
[Mpa]
1.0460
1.4571
263 do 393 K
(do 120 qC)
4,0
4,0
NajwiĊksze ciĞnienie robocze przy temp. czynnika [K]
(qC)
473 K
523 K
573 K
623 K
673 K
(200 qC)
(250 qC)
( 300 qC)
(350 qC)
(400 qC)
3,5
3,2
2,8
2,4
2,1
3,6
3,4
3,2
723 K
(450 qC)
1,8
Szczegóáowe informacje zawiera wykres „Dopuszczalne parametry robocze armatury dla stosowanych
materiaáów” (Ukáad p/t) w czĊĞci IV katalogu.
Materiaáy podstawowe:
Nazwa czĊĞci
Kadáub
Siedlisko kadáuba
Pokrywa
TrzpieĔ
Siedlisko grzyba
Uszczelnienia
standard
1.0460
18-8 Cr-Ni
1.0460 / 1.0619
13 Cr
18-8 C r-Ni
Grafit
Materiaá
wykonanie morskie
1.0460
18-8 Cr-Ni
1.0460 / 1. 0619
17 Cr
18-8 Cr-Ni
Grafit
kwasoodporne
1.4571
1.4571
1.4408
18-8 Cr-Ni
18-8 Cr-Ni
Grafit
Uwagi :
1. Koánierze zaworów wykonanie standard: z przylgą -„B1” wg PN-EN 1092-1:2004, owiercone wg PN-EN 10921:2004.
Na Īyczenie wykonujemy inne rodzaje przylgi zgodnie z PN-EN 1092-1:2004, ANSI, BS, DIN lub teĪ wg
indywidualnych potrzeb klienta.
2. Wykonujemy równieĪ zawory z koánierzami na ciĞnienia PN (0,6 ÷2,5) [MPa ].
3. Wymagania i badania techniczne zaworów wg PN-EN 12266-1:2003.
4. Klasa szczelnoĞci wg PN-EN12266-1:2003;
- dla funkcji zwrotnej - D
- dla funkcji zaporowej - A
5. DáugoĞü budowy wg PN-EN 558-1:2001.
6. ĝwiadectwo odbioru wg Īyczenia Klienta – wg PN-EN 10204:2005.
7. Zawory w wykonaniu morskim-WM wykonujemy zgodnie z normą PN-W-74017:1998, na Īyczenie Klienta
zawory mogą podlegaü odbiorowi Towarzystw Klasyfikacyjnych: GL, LRS, BV, DNV, PMPC (RMRS), ABS,
RINA.
UWAGA – W zapytaniu / zamówieniu prosimy o podanie norm i typu przyáącza oraz medium i parametry pracy.
®
Producent i dostawca:
Adres:
Fabryka Armatur
„Gáuchoáazy” S.A.
48-340 Gáuchoáazy
ul. Wrocáawska 1A
tel.: 077 / 439 19 44
fax: 077 / 439 19 46
e-mail: [email protected]
http: www.fagsa.com.pl
Producent zastrzega moĪliwoĞü wprowadzenia zmian w wyrobach bez powiadamiania.
