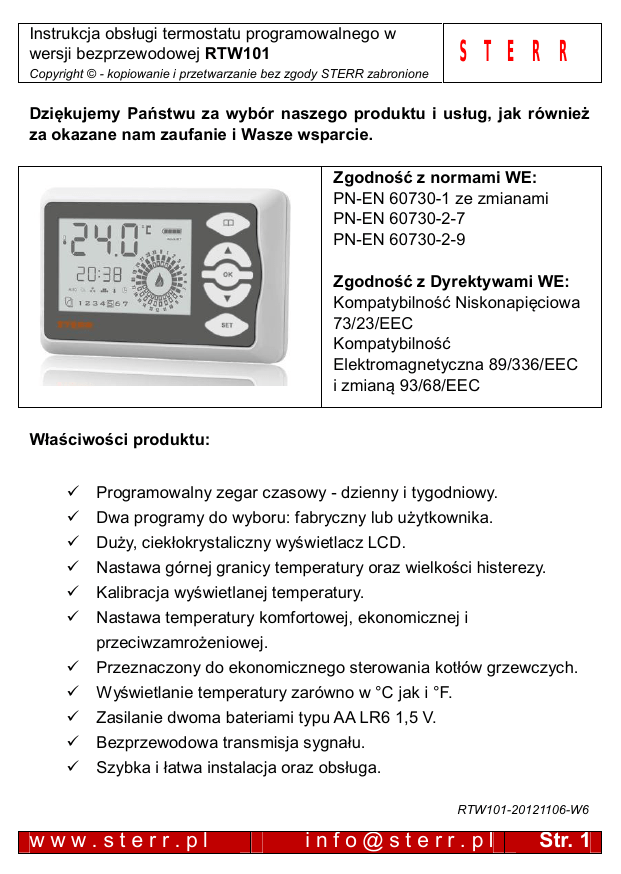

Instrukcja obs ugi termostatu programowalnego w
wersji bezprzewodowej RTW101
STERR
Copyright © - kopiowanie i przetwarzanie bez zgody STERR zabronione
Dzi kujemy Pa stwu za wybór naszego produktu i us ug, jak równie
za okazane nam zaufanie i Wasze wsparcie.
Zgodno z normami WE:
PN-EN 60730-1 ze zmianami
PN-EN 60730-2-7
PN-EN 60730-2-9
Zgodno z Dyrektywami WE:
Kompatybilno Niskonapi ciowa
73/23/EEC
Kompatybilno
Elektromagnetyczna 89/336/EEC
i zmian 93/68/EEC
ciwo ci produktu:
Programowalny zegar czasowy - dzienny i tygodniowy.
Dwa programy do wyboru: fabryczny lub u ytkownika.
Du y, ciek okrystaliczny wy wietlacz LCD.
Nastawa górnej granicy temperatury oraz wielko ci histerezy.
Kalibracja wy wietlanej temperatury.
Nastawa temperatury komfortowej, ekonomicznej i
przeciwzamro eniowej.
Przeznaczony do ekonomicznego sterowania kot ów grzewczych.
Wy wietlanie temperatury zarówno w °C jak i °F.
Zasilanie dwoma bateriami typu AA LR6 1,5 V.
Bezprzewodowa transmisja sygna u.
Szybka i atwa instalacja oraz obs uga.
RTW101-20121106-W6
www.sterr.pl
[email protected]
Str. 1
STERR
Znaczenie symboli na wy wietlaczu:
Rys. 1
Nastawa temperatury w pomieszczeniu
Temperatura komfortowa
Temperatura ekonomiczna
Temperatura za czenia funkcji przeciwzamro eniowej
Aktualny czas
7 dni tygodnia, aktualny dzie jest wyró niony ramk
Aktualny program
Symbol pracy urz dzenia
Kopiowanie
Nastawa
Stan na adowania baterii
Stopnie Celsiusa lub Fahrenheita
Sterowanie w programie automatycznym
www.sterr.pl
[email protected]
Str. 2
STERR
Sterowanie wg indywidualnego programu u ytkownika
Sterowanie w programie r cznym
Sterowanie w programie przeciwzamro eniowym
Tryb programowania
Tryb nastawy temperatur
Nastawa daty i czasu
Przyciski funkcyjne:
Menu / Za /Wy - pierwsze naci ni cie przycisku po
instalacji baterii uruchamia termostat, natomiast
kilkusekundowe przytrzymanie przycisku wy cza
urz dzenie.
Ustawienia
Potwierdzenie
Zwi kszanie warto ci
Zmniejszanie warto ci
Wy wietlanie alarmów:
Je li miga, aktualna temperatura w pomieszczeniu jest
00.0 °C
ni sza od 0 °C
Je li miga, aktualna temperatura w pomieszczeniu jest
45.0 °C
wy sza od 45 °C
E0.1
Czujnik temperatury NTC niepod czony
www.sterr.pl
[email protected]
Str. 3
STERR
Dane techniczne:
Zasilanie: dwie baterie alkaliczne typu AA LR6 1.5 V
Zakres regulacji temperatury: 5÷35 °C
Zakres wy wietlanej temperatury: 0÷40 °C
Cz stotliwo pomiarów temperatury: co 1 min.
Dok adno wskaza : 0.1 °C / 1 °F
Rodzaj czujnika temperatury: NTC (100K) 1%
Klasa szczelno ci: IP20
Sygna wyj ciowy: beznapi ciowy, prze czny styk przeka nika
Obci alno styków: 16A/250V
Temperatura otoczenia: -18÷50 °C
Dok adno programowania: 1 godz.
Cz stotliwo pracy: 433 MHz
Zasi g sygna u steruj cego: w pomieszczeniu 16; w otwartym terenie 200 m
Gabaryty (mm): wys. 77 x szer. 121 x g b. 21
Instalacja: natynkowa lub wolnostoj ca.
1.
2.
3.
4.
y do sterowania:
kot em grzewczym;
si ownikiem lub zaworem elektromagnetycznym;
pomp wodn ;
wentylacj .
PROGRAMY PRACY
Termostat RTW101 posiada cztery programy pracy:
1. Automatyczny – ustawienia fabryczne.
2. Zdefiniowany przez u ytkownika.
3. R czny.
4. Przeciwzamro eniowy.
Prze czanie pomi dzy programami pracy odbywa si przy pomocy
przycisku
.
www.sterr.pl
[email protected]
Str. 4
STERR
1. Program automatyczny - ustawienia fabryczne
Je li wybrany zostanie program pracy automatyczny na wy wietlaczu w
polu tryb pracy pojawi si symbol
.
Ustawienia fabryczne
Od poniedzia ku do pi
00 : 00 - 06 : 00
06 : 00 - 08 : 00
08 : 00 - 18 : 00
18 : 00 - 22 : 00
22 : 00 - 24 : 00
tku
Temp. za czenia funkcji przeciwzamro eniowej
Od soboty do niedzieli
00 : 00 - 06 : 00
06 : 00 - 22 : 00
22 : 00 - 24 : 00
Wy wietlanie zu ycia energii
Podwójny pier cie
znajduj cy si z prawej strony u do u pokazuje
zu ycie energii kontrolowanej przez program w ka dym z przedzia ów
czasowych. Wszystkie trzy temperatury: komfortow
, ekonomiczn
i
przeciwzamro eniow
mo na ustawi w trybie nastawy temperatur .
2. Program zdefiniowany przez u ytkownika
W polu Tryb pracy pojawiaj si nast puj ce symbole:
i
Warto ci temperatur zdefiniowane s przez u ytkownika.
.
3. Program r czny
W polu Tryb pracy wy wietla si nast puj cy symbol:
.
Termostat steruje prac urz dzenia utrzymuj c sta zadan temperatur
w pomieszczeniu. Zgodnie z nastaw fabryczn wynosi ona 20 °C.
Nastaw temperatury mo na zmieni za pomoc przycisków
lub
,
odpowiednio j zwi kszaj c lub zmniejszaj c.
www.sterr.pl
[email protected]
Str. 5
STERR
4. Program przeciwzamro eniowy
Wy wietlony symbol
oznacza, e termostat pracuje w programie
przeciwzamro eniowym.
Termostat steruje prac urz dzenia grzewczego tak, aby nie dopu ci do
obni enia temperatury w pomieszczeniu poni ej nastawy temperatury
przeciwzamro eniowej oraz zapobiec zamro eniu instalacji wodnej. Jej
nastawy mo na dokona wybieraj c za pomoc przycisku
tryb
nastawy temperatur , a nast pnie temperatur przeciwzamro eniow .
Na wy wietlaczu pojawi si : migaj cy symbol
oraz aktualna nastawa.
Nie ma mo liwo ci dokonania nastawy poni ej warto ci fabrycznej
wynosz cej 5 °C.
USTAWIENIA
Podczas dokonywania ustawie termostat pozostaje czasowo w trybie
biernym nie steruj c odbiornikiem. Po wprowadzeniu ustawie nale y
nacisn przycisk
, aby zatwierdzi ustawienia. Je li to nie nast pi,
termostat b dzie sterowa odbiornikiem porównuj c temperatur w
pomieszczeniu z temperatur nastawy.
1.
Kalibracja pomiaru temperatury
a) Naci ni cie przycisku
wy wietla ikon
.
b) Aby dokona kalibracji temperatury, nale y u
przycisków
lub
. Nastawa fabryczna wynosi 0 °C, a zakres zmiany tej warto ci
wynosi od -3 °C do +3 °C.
c) Zako czenie procesu kalibracji pomiaru temperatury nale y zako czy
naci ni ciem przycisku
.
2.
Nastawa daty i czasu
a) Dwukrotne naci ni cie przycisku
wywo uje menu nastawy daty i
czasu. W polu Tryb pracy pojawia si symbol
.
b) Kiedy zaczyna miga dzie tygodnia przyciskiem
lub
mo na
wybra aktualny dzie tygodnia (1= poniedzia ek, 2= wtorek, itd.).
Naci ni cie przycisku
akceptuje dokonany wybór i nast puje
przej cie do nastawie czasu.
www.sterr.pl
[email protected]
Str. 6
STERR
c) Liczba wskazuj ca godziny zaczyna wtedy miga . Przyciskami
lub
mo na dokona nastawy aktualnej godziny. Naci ni cie przycisku
powoduje przej cie do nastawy minut.
d) Liczba wskazuj ca minuty zaczyna miga , a wtedy przyciskami
lub
mo na ustawi wskazania minut.
e) Naci ni cie przycisku
pozwala na przej cie do ustawie
temperatur.
f) Aby zako czy nastaw daty i czasu nale y nacisn przycisk
.
2.
Nastawa temperatur: komfortowej, ekonomicznej i
przeciwzamro eniowej
Zakres nastawy temperatury komfortowej wynosi: 5÷35 °C. Nastawa
fabryczna wynosi 20 °C.
Zakres nastawy temperatury ekonomicznej wynosi 5÷35 °C. Nastawa
fabryczna wynosi 18 °C.
Zakres nastawy temperatury przeciwzamro eniowej wynosi 5÷35 °C.
Nastawa fabryczna wynosi 5 °C.
a) Po zako czeniu nastawy daty i czasu nie trzeba naciska
, lecz
ponownie przycisk
aby przej do ustawie temperatury. Na
wy wietlaczu w polu Tryb pracy pojawi si symbol .
b) Symbol
z lewej strony warto ci temperatury zacznie miga co
oznacza, e przy pomocy przycisków
lub
mo na dokona
nastawy temperatury komfortowej. Naci ni cie przycisku
daje
mo liwo przej cia do nastawy temperatury ekonomicznej.
c) Migaj cy symbol z lewej strony warto ci temperatury oznacza, e
przyciskami
lub
mo na dokona nastawy temperatury
ekonomicznej. Naci ni cie przycisku
pozwala na przej cie do
nastawy temperatury przeciwzamro eniowej.
d) Migaj cy symbol temperatury przeciwzamro eniowej
oznacza, e
przyciskami
lub
mo na dokona nastawy temperatury
przeciwzamro eniowej.
e) Naci ni cie przycisku
zatwierdza nastawy temperatur, daty i
czasu. Aby dokona korekty nastaw wystarczy nacisn
ponownie
przycisk
.
www.sterr.pl
[email protected]
Str. 7
STERR
4.
Definiowanie programu u ytkownika
Funkcja ta daje mo liwo
indywidualnej nastawy temperatury w
pomieszczeniu na ka dy dzie tygodnia w zale no ci od pory dnia.
a) Naci ni cie przycisku
przez 3 sekundy powoduje przej cie do
menu indywidualnych ustawie u ytkownika. W polu Tryb pracy pojawi
si symbol
.
b) Migaj cy nr dnia tygodnia okre la wybrany dzie . Mo na go zmieni
za pomoc przycisków
lub
. Naci ni cie przycisku
zatwierdza go.
c) Ikona okre laj ca przedzia czasowy 0:00 do 1:00 oraz rodzaj
temperatury (odpowiednia ikona wy wietli si z lewej strony warto ci
temperatury) zacznie miga . Wybór warto ci temperatury (p. punkt 3)
w zadanym przedziale czasowym mo na dokona przyciskami
lub
. Zatwierdzenie nastawy i przej cie do kolejnego przedzia u
czasowego odbywa si przy pomocy przycisku
. Naci ni cie
przycisku
daje mo liwo powrotu do ustawie poprzedniego
przedzia u czasowego.
d) Powy sze kroki nale y powtórzy do momentu zaprogramowania
ca ego dnia. Naci ni cie przycisku
bez uprzedniego wyboru
temperatury powoduje zapisanie nastawy temperatury fabrycznej lub
ustawionej indywidualnie (p. punkt 3).
e) Po dokonaniu ustawie wszystkich 24 godzin, nale y wybra kolejny
dzie tygodnia za pomoc przycisków
lub
i zaprogramowa
go jak wy ej.
f) Aby zako czy indywidualne programowanie tygodnia pracy
sterownika wystarczy nacisn
. Spowoduje to automatyczne
przej cie do trybu sterowania indywidualnym programem u ytkownika.
Na wy wietlaczu w polu Tryb pracy pojawi si wtedy ikony
i
.
www.sterr.pl
[email protected]
Str. 8
STERR
Kopiowanie programu jednodniowego
Termostat posiada funkcj kopiowania programu dowolnego dnia do innego
dnia tygodnia. Pozwala to zaoszcz dzi czas podczas programowania
urz dzenia.
Przyk ad: je li istnieje potrzeba skopiowania programu poniedzia kowego na
czwartek nale y wykona nast puj ce operacje:
a) Wybór programu poniedzia kowego: w trybie
wybierz poniedzia ek
[1] przy u yciu przycisku
lub
, a nast pnie naci nij
. W tym
momencie pojawia si ikona
w prawym górnym rogu
wy wietlacza.
b) Wybór czwartku: wybierz czwartek [4] przyciskiem
lub
,a
nast pnie naci nij
. Spowoduje to automatyczne skopiowanie
nastaw poniedzia kowych na czwartek i znikni cie ikony
.
c) W tym momencie ramka wokó nr 4 b dzie miga co oznacza, e
mo liwa jest kontynuacja nastaw dla wybranego dnia przy pomocy
przycisku
lub
jak równie przycisku
.
d) Powy sz operacj mo na wykona analogicznie dla innych dni
tygodnia.
5. Czasowa zmiana nastawy temperatury
Zarówno w trybie pracy
jak i
mo liwa jest czasowa
zmiana nastawy temperatury w aktualnym przedziale czasowym.
Przyk ad: Je li temperatura nastawy pomi dzy 8:00~12:00 wynosi 20 °C,
a zasz a konieczno jej obni enia do 18 °C o godzinie 10:40 mo na j
obni
bez przerywania pracy termostatu. Ta chwilowa nastawa nie
zostanie zapisana w pami ci termostatu na sta e. Pozostanie wa na do
ko ca aktualnego przedzia u czasowego, czyli do godziny 12:00.
Zmiany temperatury mo na dokona przy pomocy przycisku
lub
.
Naci ni cie jednego z wymienionych przycisków powoduje, e
temperatura nastawy zaczyna miga i mo na b dzie j zmieni . Przycisk
zatwierdza nastaw , a w miejscu migaj cej warto ci temperatury
pojawia si temperatura pomieszczeniowa. Termostat b dzie dalej
kontynuowa prac w trybie automatycznym.
www.sterr.pl
[email protected]
Str. 9
STERR
6. Nawi zywanie po czenia
Pod czy odbiornik zgodnie ze schematem na stronie nr 16, a nast pnie
post powa jak poni ej:
Krok I
Krok II
Krok III
1. Wci nij przycisk
na odbiorniku dioda zacznie
miga .
2. Upewnij si , e nadajnik
jest wy czony.
3. Przytrzymaj jednocze nie
obydwa przyciski
i .
4. Po nawi zaniu
po czenia dioda
przestaje miga .
Zdj cie przedstawia pod czenie, gdy
obwód elektryczny jest domy lnie otwarty
(styki 1, 2), jak np. w kot ach gazowych.
Je li domy lnie jest zamkni ty, nale y
wykorzysta styki 2 i 3.
Uwaga: Gdy sygna nawi zania
po czenia nie pojawi si w przeci gu 1
minuty, migaj ca czerwona dioda
wyga nie i proces nawi zywania
po czenia zostanie przerwany. Ponowne
naci ni cie przycisku na odbiorniku
uruchamia ten proces od pocz tku.
www.sterr.pl
[email protected]
Str. 10
STERR
7. Wy wietlanie b dów:
Je li temperatura w pomieszczeniu spadnie poni ej 0°C, na wy wietlaczu
pojawi si migaj ce 00.0°C. Gdy temperatura podniesie si powy ej 0°C,
wy wietlacz powróci do swojej normalnej pracy i b dzie pokazywa
temperatur pomieszczeniow .
Je li temperatura w pomieszczeniu przekroczy 45°C, na wy wietlaczu
pojawi si migaj ce 45.0°C. Gdy temperatura spadnie poni ej 45.0°C,
wy wietlacz powróci do swojej normalnej pracy i b dzie pokazywa
temperatur pomieszczeniow .
Od czenie czujnika temperatury wywo uje b d, który oznajmiany jest
migaj cym E0.1. W tym przypadku nale y koniecznie go wyeliminowa .
Diagnostyka b dów
Problem
Mo liwa przyczyna
Termostat nie pracuje
1. Brak zasilania
System grzewczy nie
2. Temperatura nastawy
ni sza od aktualnej
temperatury w
pomieszczeniu.
3. Sprawdzi , czy klawiatura
jest odblokowana.
4. Sprawdzi , czy urz dzenie
jest w czone.
5. Sprawdzi , czy klawiatura
jest odblokowana.
6. Sprawdzi , czy urz dzenie
jest w czone.
7. Urz dzenie jest w stanie
pracy.
8. Sprawdzi kalibracj
temperatury.
uruchamia si .
Przycisk zmiany
ustawie
nie
funkcjonuje.
Przyciski
oraz
i
nie
funkcjonuj .
Temperatura w
pomieszczeniu nie
koresponduje z
aktualnie wy wietlan
przez urz dzenie.
www.sterr.pl
Jak naprawi
1. Sprawdzi poprawno
baterii.
instalacji
2. Podwy szy temperatur nastawy.
3. W ustawieniach zaawansowanych
odblokowa klawiatur pod nr 4.
4. W cz urz dzenie.
5. W ustawieniach zaawansowanych
odblokowa klawiatur pod nr 4.
6. W cz urz dzenie.
7. Je li urz dzenie pracuje oznacza to,
e podczas procesu
grzania/ch odzenia nie zosta a
osi gni ta temperatura nastawy. Obie
temperatury zrównaj si w chwili
zako czenia tego procesu.
8. Zmieni ustawienia w menu Kalibracja
pomiaru temperatury.
[email protected]
Str. 11
STERR
8. Ustawienia zaawansowane
Gdy termostat jest wy czony przytrzymanie wci ni tego przycisku
przez 5 sekund wywo uje funkcj Ustawie zaawansowanych
przeznaczon dla instalatorów. Na ekranie w miejscu wy wietlanego
czasu pojawia si wtedy numer zestawu ustawie . Natomiast w miejscu
wy wietlanej temperatury parametry nastaw. Przycisk
lub
s y
do zmiany parametrów, a przycisk
zatwierdza dokonan nastaw i
powoduje przej cie do kolejnego zestawu ustawie . Naci ni cie przycisku
zatwierdza zmiany i zamyka funkcj ustawie zaawansowanych. Brak
naci ni cia któregokolwiek przycisku w przeci gu 60 sekund powoduje
takie samo dzia anie.
Zestaw
ustawie
Opis
Nastawa
histerezy
lub liczby
cykli
(Za /Wy )
na
godzin .
Zakres
nastaw
0.2°C
0.5°C
00.2
00.5
1.0°C
01.0
1.5°C
(nastawa
fabryczna)
01.5
2.0°C
02.0
2.5°C
02.5
3.0°C
3.5°C
03.0
03.5
4.0°C
04.0
1 Za /Wy
na godz.
101
2 Za /Wy
na godz.
102
3 Za /Wy
na godz.
103
4 Za /Wy
www.sterr.pl
Wy wietlacz
Uwagi
104
[email protected]
Str. 12
STERR
na godz.
Nastawa
stanu
pracy po
wy czeniu
ekranu.
5 Za /Wy
na godz.
105
6 Za /Wy
na godz.
106
7 Za /Wy
na godz.
107
8 Za /Wy
na godz.
9 Za /Wy
na godz.
108
10 Za /Wy
na godz.
110
11 Za /Wy
na godz.
111
12 Za /Wy
na godz.
112
Wy czony
(nastawa
fabryczna)
Dwie pierwsze
cyfry nie s
wy wietlone
0
Dwie pierwsze
cyfry nie s
wy wietlone
1
Dwie pierwsze
cyfry nie s
wy wietlone
Dwie pierwsze
cyfry nie s
wy wietlone
Dwie pierwsze
cyfry nie s
wy wietlone
Dwie pierwsze
cyfry nie s
2
czony
Oszcz dno
energii
Prze cza
nie
pomi dzy
°C i °F
°C
(nastawa
fabryczna)
°F
Klawiatura
Aktywna
(nastawa
www.sterr.pl
109
0
1
0
[email protected]
Str. 13
STERR
Najwy sza
temperatur
a grzania
Wybór
parametró
w
zaawanso
wanych
www.sterr.pl
fabryczna)
wy wietlone
Zablokowa
nie
przycisku
Dwie pierwsze
cyfry nie s
wy wietlone
1
Zablokowa
nie
wszystkich
przycisków
Dwie pierwsze
cyfry nie s
wy wietlone
2
10—35°C
(krok
0.1°C),
nastawa
fabryczna
35°C
Parametry
fabryczne
Wy wietlacz
pokazuje temperatur
Parametry
ytkownik
a
(nastawa
fabryczna)
Dwie pierwsze
cyfry nie s
wy wietlone
Dwie pierwsze
cyfry nie s
wy wietlone
0
1
[email protected]
Str. 14
STERR
Uwagi odno nie instalacji i u ytkowania:
1. Termostat zosta zaprogramowany tak, aby nie wy wietla ci ych zmian
temperatury.
2. Urz dzenie powinno by zamontowane na wysoko ci 1,5 m.
3. Nie instalowa urz dzenia w naro nikach pomieszczenia, za drzwiami, w
pobli u drzwi i okien oraz w miejscach gdzie nie dociera ciep e powietrze.
Unika miejsc szczególnie nara onych na ród a ciep a lub ch odu.
4. Je li termostat zostanie umieszczony w miejscu niedostatecznie
wentylowanym, wskazania urz dzenia mog si znacznie ró ni od
aktualnej temperatury w pomieszczeniu.
5. Tylko odpowiednio wyszkolony personel posiadaj cy w ciwe
uprawnienia mo e otwiera obudow nadajnika i odbiornika w celu ich
instalacji. Pod czaj c kable zasilaj ce do odbiornika nale y upewni si ,
e s one odpowiednio izolowane. Maks. dopuszczalne napi cie sieci:
250 V.
6. Instalacj odbiornika nale y rozpocz od przymocowania tylnej cz ci
obudowy, a nast pnie pod czy zasilanie i kabel steruj cy. Na
zako czenie przykr ci panel frontowy.
7. Przed monta em termostatu upewni si , e system jest wy czony.
Schematy pod czeniowe
1. Styki pod czeniowe
Styki
N
L
1
2
3
www.sterr.pl
Uwagi
AC - neutralny
AC - zasilaj cy
NO – zacisk normalnie otwarty
COM – zacisk wspólny przeka nika
NC – zacisk normalnie zamkni ty
[email protected]
Str. 15
STERR
2. Schematy monta owe
Rys. 2: Gabaryty termostatu z programatorem modelu RTW101
Rys. 3: Pod czenie modelu RTW101 z bezprzewodowym odbiornikiem
Utylizacja odpadów elektrycznych i elektronicznych
Zgodnie z Dyrektyw Europejsk 2002/96/WE oraz Ustaw o
zu ytym sprz cie elektrycznym i elektronicznym sprz t ten, po
okresie jego u ytkowania nie mo e by umieszczany cznie z
innymi odpadami pochodz cymi z gospodarstwa domowego.
ytkownik jest zobowi zany do oddania go w punkcie
odbioru zu ytego sprz tu elektrycznego i elektronicznego.
www.sterr.pl
[email protected]
Str. 16

Instrukcja obsługi RTW101

Transkrypt

Podobne dokumenty

Instrukcja obsługi AXG707-PIR

VDB200 - STERR

Instrukcja obsługi BFS100LT

Instrukcja obsługi RTW101

dbx550 dzwonek bezprzewodowy

Instrukcja obsługi BFS100

R 80 RT instrukcja obs³ugi Re: R 80 RT instrukcja - Boxer

Wśród nocnej ciszy
