Instrukcja obsługi AXG707-PIR

Instrukcja obs ugi bezprzewodowego, pasywnego
detektora podczerwieni
Copyright © - kopiowanie i przetwarzanie bez zgody STERR zabronione
STERR
AXG707-PIR-20151118
WST PNE INFORMACJE
Produkt to bezprzewodowy, pasywny detektor podczerwieni
o wysokiej stabilno ci. Dzi ki zastosowaniu zaawansowanej
technologii przetwarzania sygna u zwi kszono czu
i ograniczono wyst powanie fa szywych alarmów. Detektor
automatycznie wykrywa ruch, kiedy intruz znajdzie si w
strefie obj tej nadzorem, i wysy a sygna alarmowy do
centralki. Produkt mo e s
do zabezpieczania budynków
mieszkalnych, domów letnich, fabryk, sklepów, magazynów,
budynków biurowych itd.

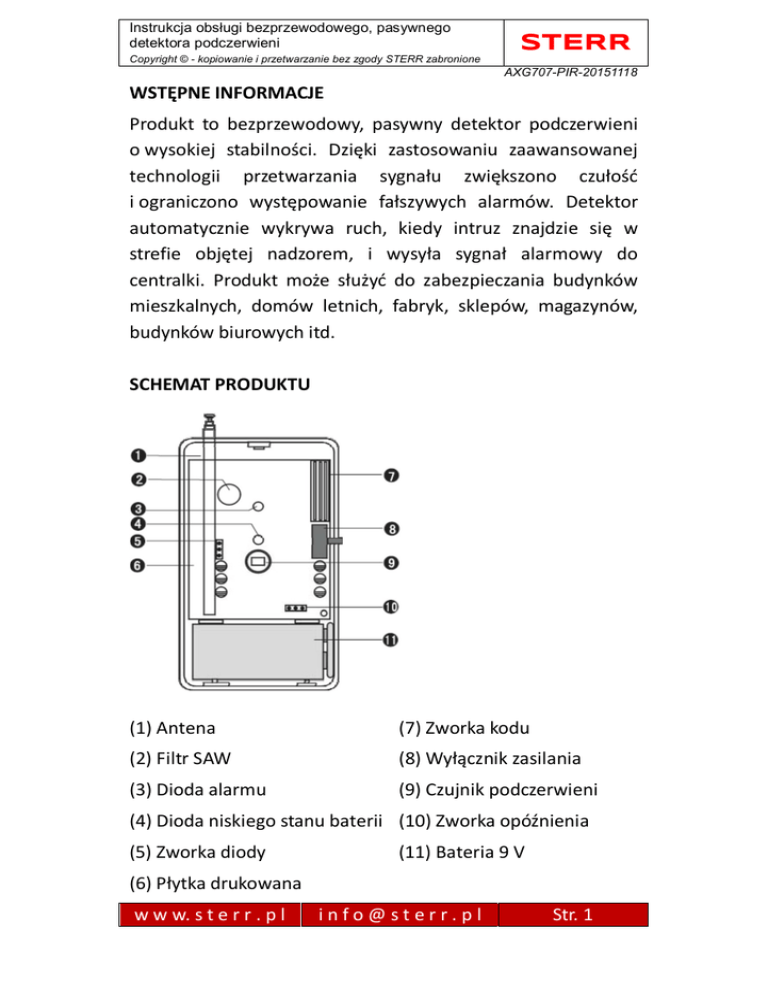

SCHEMAT PRODUKTU
(1) Antena
(7) Zworka kodu
(2) Filtr SAW
(8) Wy cznik zasilania
(3) Dioda alarmu
(9) Czujnik podczerwieni
(4) Dioda niskiego stanu baterii (10) Zworka opó nienia
(5) Zworka diody
(11) Bateria 9 V
(6) P ytka drukowana
w w w. s t e r r . p l
[email protected]
Str. 1
Instrukcja obs ugi bezprzewodowego, pasywnego
detektora podczerwieni
STERR
Copyright © - kopiowanie i przetwarzanie bez zgody STERR zabronione
AXG707-PIR-20151118
ÓWNE CECHY
•
Specjalistyczny uk ad scalony (ASIC)
•
Automatyczna kompensacja temperatury
•
Wysy anie sygna u alarmowego drog radiow
•
Brak przewodów, wygodna instalacja
•
Wska nik niskiego poziomu baterii
•
Wykorzystanie monta u powierzchniowego (SMT)
DANE TECHNICZNE
Napi cie robocze: 9 V (zasilanie bateryjne)
Pr d w trybie oczekiwania: 25 µA
Pr d podczas alarmu: 15 mA
Odleg
wykrywania: 12 m
t wykrywania: 110°
Typ kodu: 2262 lub 1527
Cz stotliwo
radiowa: 315 MHz lub 433 MHz
Zasi g transmisji radiowej: 200 m (w terenie otwartym)
Wska nik niskiego poziomu baterii:
ta dioda
Wska nik alarmu: czerwona dioda
Zasi g pomiaru: 11 – du a odleg
pobli u
, 8 – po rodku, 5 – w
Czujnik: dwuelementowy czujnik podczerwieni
Temperatura robocza: -10°C do +50°C
Wilgotno otoczenia: wilgotno
kondensacji)
wzgl dna
95%
(bez
Zabezpieczenie przed zak óceniami 10 MHz — 1 GHz 20 V/m
w w w. s t e r r . p l
[email protected]
Str. 2
Instrukcja obs ugi bezprzewodowego, pasywnego
detektora podczerwieni
STERR
Copyright © - kopiowanie i przetwarzanie bez zgody STERR zabronione
AXG707-PIR-20151118
Sposób instalacji: monta na cianie lub w rogu
Wysoko
instalacji: 1,7 do 2,5 m (proponowana 2,2)
Wymiary zewn trzne: D . x Szer. x Wys. = 59 x 45 x 107 mm
INSTALACJA
1. Nie nale y instalowa urz dzenia na zewn trz budynków,
w miejscu, w którym znajduj si zwierz ta, w pobli u
urz dze klimatyzacyjnych, w bezpo rednim wietle s ca, w
pobli u róde ciep a i pod obracaj cymi si przedmiotami.
2. Powierzchnia w miejscu instalacji powinna by stabilna,
bez wibracji.
3. Zainstaluj detektor w miejscu, w którym intruz b dzie
prawdopodobnie przechodzi .
4.
Przymocuj uchwyt rub do ciany.
5. Zawie detektor. Urz dzenie rozpocznie normaln prac
po w czeniu zasilania.
INSTRUKCJA OBS UGI
Ustawianie funkcji
1. Zworka opó nienia: s y do ustawiania czasu opó nienia
alarmu. W przypadku ustawienia na tryb testowy (5 sekund),
alarm b dzie uruchamiany po 5 sekundach trwania stanu
alarmowego, w przypadku ustawienia na tryb roboczy (5
minut), b dzie uruchamiany po 5 minutach trwania stanu
alarmowego.
Zwarcie 1&2: opó nienie 5 sekund (tryb testowy)
Zwarcie 2&3: opó nienie 5 minut (tryb roboczy)
w w w. s t e r r . p l
[email protected]
Str. 3
Instrukcja obs ugi bezprzewodowego, pasywnego
detektora podczerwieni
Copyright © - kopiowanie i przetwarzanie bez zgody STERR zabronione
STERR
AXG707-PIR-20151118
2. Zworka kodu: s y do ustawiania kodu adresu i kodu
strefy dla centralki alarmowej. A0—A7 to kod adresowy
cy do komunikacji z centralk alarmow . (Nie ma takiej
potrzeby w przypadku uk adu scalonego do kodu 1527)
D0—D3 to kod danych do ustawiania strefy chronionej.
3. Zworka diody: w cza lub wy cza diod bez wp ywu na
prac detektora.
Zwarcie 1&2: dioda W
Zwarcie 2&2: dioda WY
CZONA
CZONA
Diod mo na wy czy po wykonaniu testu, w celu ukrycia
detektora.
Testowanie dzia ania produktu
Po w czeniu zasilania wska nik diodowy b dzie miga przez 1
sekund , a nast pnie detektor wykona samokontrol trwaj
oko o 30 sekund i przejdzie do trybu normalnej pracy. Osoba
sprawdzaj c dzia anie detektora powinna i w testowanym
obszarze równolegle do ciany, na której jest zainstalowany
detektor. Zapalenie diody oznacza, e detektor jest w stanie
alarmu.
UWAGA
1. Zainstaluj detektor zgodnie z niniejsz instrukcj . Nie
dotykaj powierzchni czujnika, poniewa mo e to obni
czu
detektora. W razie potrzeby nale y czy ci czujnik
mi kk ciereczk , zwil on niewielk ilo ci alkoholu, po
wy czeniu zasilania.
2. Produkt mo e zapobiega niepo danym zdarzeniom, ale
mo e te nie zadzia
w oczekiwany sposób. U ytkownik
w w w. s t e r r . p l
[email protected]
Str. 4
Instrukcja obs ugi bezprzewodowego, pasywnego
detektora podczerwieni
Copyright © - kopiowanie i przetwarzanie bez zgody STERR zabronione
STERR
AXG707-PIR-20151118
powinien stosowa wszystkie niezb dne rodki ostro no ci
w celu ochrony w asnego bezpiecze stwa i mienia.
3. Aby zapewni prawid owe dzia anie urz dzenia, nale y
zadba o prawid owe zasilanie i wykonywa test przej cia
obok urz dzenia, najlepiej raz w tygodniu.
Obszar wykrywania
Widok
z góry
2,2 m
Widok z boku
w w w. s t e r r . p l
[email protected]
Str. 5
Instrukcja obs ugi bezprzewodowego, pasywnego
detektora podczerwieni
Copyright © - kopiowanie i przetwarzanie bez zgody STERR zabronione
STERR
AXG707-PIR-20151118
Utylizacja odpadów elektrycznych i elektronicznych
Zgodnie z Dyrektyw Europejsk 2002/96/WE
oraz Ustaw o zu ytym sprz cie elektrycznym i
elektronicznym sprz t ten, po okresie jego
ytkowania nie mo e by umieszczany
cznie z
innymi odpadami pochodz cymi z gospodarstwa
domowego. U ytkownik jest zobowi zany do oddania go w
punkcie odbioru zu ytego sprz tu elektrycznego i
elektronicznego.
