VDB200 - STERR

Instrukcja obs ugi panelu zewn trznego (dzwonka do drzwi z kamer ) VDB200
Copyright © - kopiowanie i przetwarzanie bez zgody STERR zabronione
STERR
VDB200-20150303

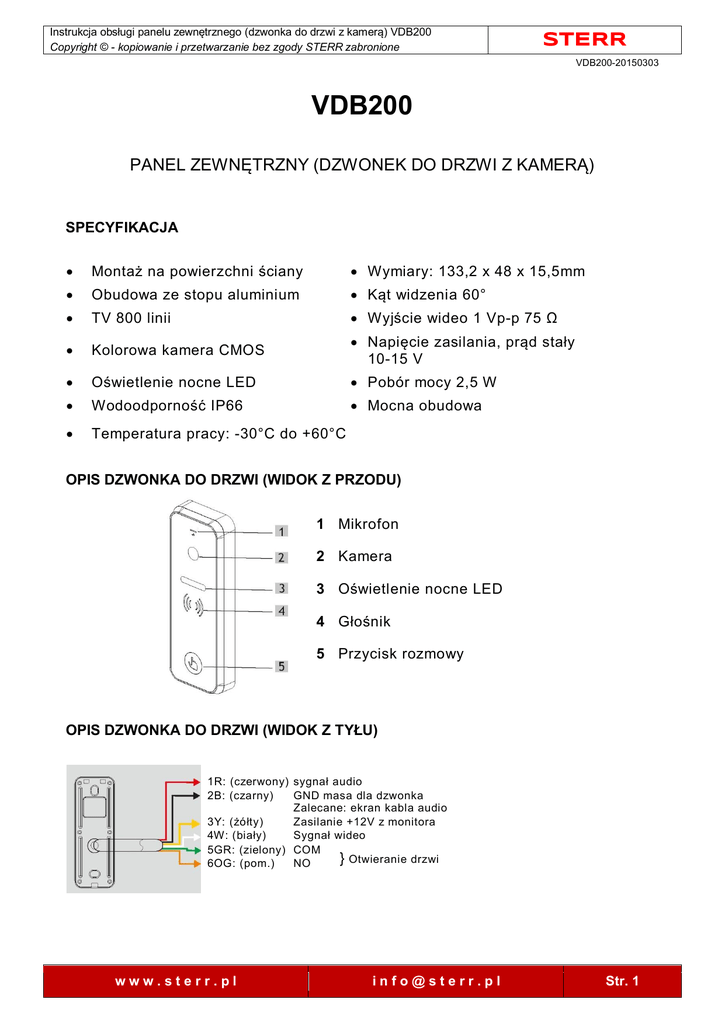

VDB200
PANEL ZEWN TRZNY (DZWONEK DO DRZWI Z KAMER )
SPECYFIKACJA
Monta na powierzchni ciany
Wymiary: 133,2 x 48 x 15,5mm
Obudowa ze stopu aluminium
K t widzenia 60°
TV 800 linii
Wyj cie wideo 1 Vp-p 75
Kolorowa kamera CMOS
Napi cie zasilania, pr d sta y
10-15 V
O wietlenie nocne LED
Pobór mocy 2,5 W
Wodoodporno
Mocna obudowa
IP66
Temperatura pracy: -30°C do +60°C
OPIS DZWONKA DO DRZWI (WIDOK Z PRZODU)
1 Mikrofon
2 Kamera
3
4
wietlenie nocne LED
nik
5 Przycisk rozmowy
OPIS DZWONKA DO DRZWI (WIDOK Z TY U)
1R: (czerwony) sygna audio
2B: (czarny)
GND masa dla dzwonka
Zalecane: ekran kabla audio
3Y: ( ty)
Zasilanie +12V z monitora
4W: (bia y)
Sygna wideo
5GR: (zielony) COM
} Otwieranie drzwi
6OG: (pom.)
NO
www.sterr.pl
[email protected]
Str. 1
Instrukcja obs ugi panelu zewn trznego (dzwonka do drzwi z kamer ) VDB200
Copyright © - kopiowanie i przetwarzanie bez zgody STERR zabronione
STERR
VDB200-20150303
INSTALACJA DZWONKA
1. Nale y wybra odpowiednie miejsce do instalacji dzwonka; unika bezpo redniego
wiat a s onecznego, ciemnego otoczenia, wystawienia na dzia anie opadów.
2. Nale y okre li wysoko , na której zostanie zainstalowany dzwonek: zalecamy
1,5 ~ 1,6 metra.
Schemat instalacji
A. Instalacja bezpo rednio na powierzchni ciany
www.sterr.pl
[email protected]
Str. 2
Instrukcja obs ugi panelu zewn trznego (dzwonka do drzwi z kamer ) VDB200
Copyright © - kopiowanie i przetwarzanie bez zgody STERR zabronione
STERR
VDB200-20150303
Procedura:
1. Wywier otwór w cianie, na odpowiedniej wysoko ci.
2. Zdejmij obudow panelu zewn trznego, odkr caj c rub , znajduj
si na dole.
3. Przymocuj uchwyt do ciany za pomoc
rub.
4. Przeprowad kable przez cian i uchwyt, w celu ich pod czenia do interfejsu
dzwonka.
5. Za
obudow panelu zewn trznego i przymocuj j rub , znajduj
si na dole.
B. Instalacja na powierzchni ciany, przy u yciu uchwytu k towego (nachylenie 30°)
Procedura:
1. Wywier otwór w cianie, na odpowiedniej wysoko ci.
2. Przymocuj uchwyt k towy 30° rubami do ciany.
3. Zdejmij obudow panelu zewn trznego, odkr caj c rub znajduj
si na dole.
4. Przeprowad kable przez cian i uchwyt, w celu ich pod czenia do interfejsu
dzwonka.
5. Za
obudow panelu zewn trznego i przymocuj j rub , znajduj
si na dole.
www.sterr.pl
[email protected]
Str. 3
Instrukcja obs ugi panelu zewn trznego (dzwonka do drzwi z kamer ) VDB200
Copyright © - kopiowanie i przetwarzanie bez zgody STERR zabronione
STERR
VDB200-20150303
Schemat elektryczny
Opis oznacze :
R – czerwony, B – czarny, Y –
ty, W – bia y, GR – szary, OG – pomara czowy
Red – czerwony, Blue – niebieski, Yellow –
ty, White – bia y
AD – audio, GND – masa, PWR – napi cie zasilaj ce, VD – wideo
indoor monitor = monitor wewn trzny
electronic lock = zamek elektroniczny
Green = zielony
Orange = pomara czowy
Utylizacja odpadów elektrycznych i elektronicznych
Zgodnie z Dyrektyw Europejsk 2002/96/WE oraz Ustaw o zu ytym sprz cie
elektrycznym i elektronicznym sprz t ten, po okresie jego u ytkowania nie mo e
by umieszczany
cznie z innymi odpadami pochodz cymi z gospodarstwa
domowego. U ytkownik jest zobowi zany do oddania go w punkcie odbioru zu ytego
sprz tu elektrycznego i elektronicznego.
