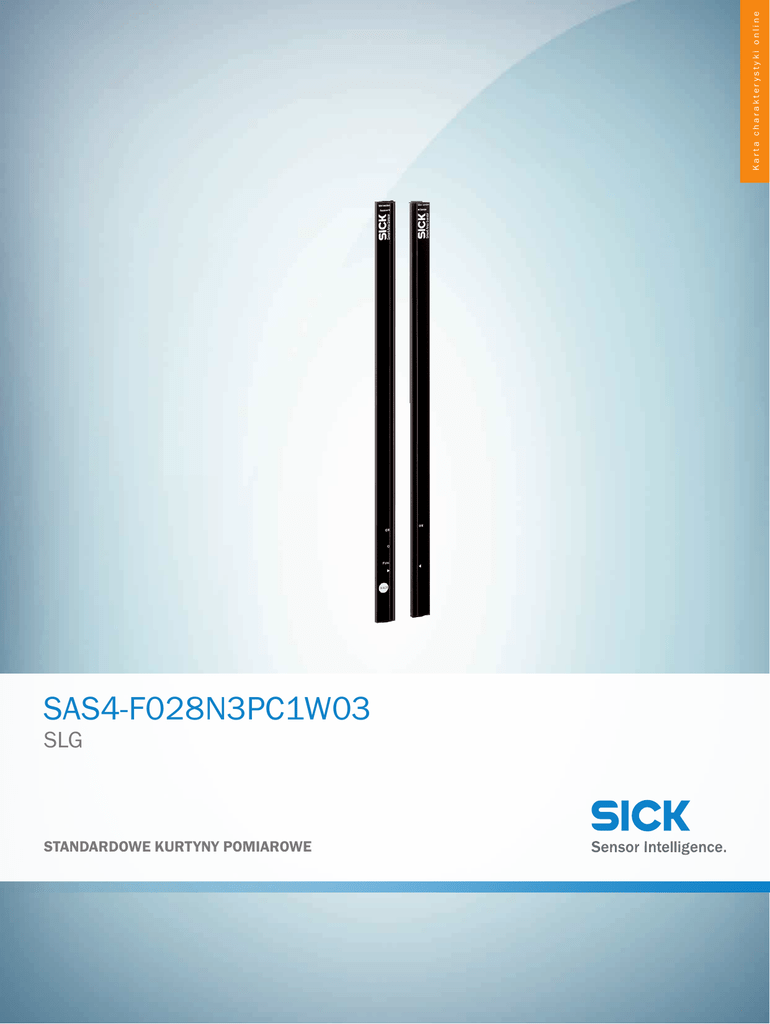

Karta charakterystyki online
SAS4-F028N3PC1W03
SLG
STANDARDOWE KURTYNY POMIAROWE
SAS4-F028N3PC1W03 | SLG
A
B
C
D
E
F
Informacje do zamówienia
Typ
Nr artykułu
SAS4-F028N3PC1W03
więcej wersji urządzeń i akcesoriów
1215345
www.sick.com/SLG
Szczegółowe dane techniczne
Cechy
H
I
J
K
L
M
N
O
P
Q
R
S
T
Technologia
Nadajnik/odbiornik
Najmniejszy wykrywalny obiekt (MDO)
Wiązka krzyżowa, 25 mm
Odstęp miedzy wiązkami
40 mm
Optyczny wylot światła
Flat
Liczba wiązek
8
Wysokość pola detekcji
280 mm
Parametryzacja
Bez przycisku uczenia Teach-in i z oprogramowaniem do parametryzacji
Wiązka krzyżowa/wiązka równoległa
Wiązka krzyżowa aktywna
Wyjście 1
Wyjście 1 nieaktywne w przypadku przerwania optycznej drogi światła
Automatyczna funkcja uczenia
Automatyczne programowanie metodą uczenia nieaktywne
Wskaźnik wzajemnego położenia
Bez wskaźnika wzajemnego położenia
Funkcja mutingu
Funkcja mutingu nieaktywna
Wydajność
Zasięg maksymalny
4 m 1)
Zasięg minimalny
Wiązka krzyżowa: ≥ 0,3 mm 2)
Zasięg roboczy
3 m
Czas odpowiedzi
Wiązka krzyżowa – wersja kodowana, 114 ms
1)
2)
Brak rezerwy dla czynników zewnętrznych i starzenia się diody.
Kąt rozwarcia ± 10°.
Interfejsy
Wyjście przełączające
1 x NPN
Wejścia
Wejście Teach-in
Typ przyłącza
Przewód z 4-biegunowym wtykiem M8
2
KURTYNY POMIAROWE | SICK
Karta charakterystyki online | 2017-01-24 13:54:28
Informacje mogą ulec zmianie bez powiadomienia
Mechanika/elektryka
Długość fali
Światło podczerwone, 950 nm
Napięcie zasilające Uv
DC24 V, ± 20 %
Pobór prądu, nadajnik
≤ 80 mA 1)
Pobór prądu, odbiornik
≤ 70 mA
Prąd wyjściowy Imaks.
100 mA
Obciążenie wyjściowe, pojemnościowe
100 nF
Obciążenie wyjściowe, indukcyjne
1 H
Czas inicjalizacji
1 s
Wymiary (szer. x wys. x głęb.)
25 mm x 352,4 mm x 8 mm
Materiał obudowy
PMMA
Wskazanie
LED
Synchronizacja
Optyczna
Stopień ochrony
IP 65
Układy zabezpieczające
Przyłącza UV z zabezpieczeniem przed zmianą polaryzacji, Wyjście Q chronione przed zwarciem, Tłumienie impulsów zakłócających
Masa
40 g
Częstotliwość przełączania
250 kHz
Stabilizator aluminiowy
Bez stabilizatora
1)
, bez obciążenia.
Dane dotyczące otoczenia
Klasa ochrony
III
EMC
EN 60947-5-2
Temperatura otoczenia podczas pracy
–25 °C +55 °C
Temperatura otoczenia – przechowywanie
–25 °C +70 °C
Odporność na światło zewnętrzne
Bezpośrednie: 100.000 lx 1)
Pośrednie: 150.000 lx
Odporność na drgania
5 g, 10 Hz ... 55 Hz (IEC 68-2-6)
Odporność na udary
10 g / DIN EN 60068-2-29 / 16 ms
1)
Światło słoneczne.
Klasyfikacje
ECl@ss 5.0
27270910
ECl@ss 5.1.4
27270910
ECl@ss 6.0
27270910
ECl@ss 6.2
27270910
ECl@ss 7.0
27270910
ECl@ss 8.0
27270910
ECl@ss 8.1
27270910
ECl@ss 9.0
27270910
ETIM 5.0
EC002549
ETIM 6.0
EC002549
2017-01-24 13:54:28 | Karta charakterystyki online

Informacje
mogą ulec zmianie bez powiadomienia
3
39121528
Rysunek wymiarowy (Wymiary w mm)
Sxx-Fxxxxxxx1xxx
Flat, without stabilizer
Sender
8.5
8.2 (0.32)
3
DH = (n x RM) – RM
RM
2
(0.33)
1.2
25
(0.98)
Receiver
(0.05)
Receiver
4
5
100 (3.94)
1.2
1
(0.05)
H
I
J
K
L
M
N
O
P
Q
R
S
T
UNSPSC 16.0901
L = DH + RM + 33 (1.30)
A
B
C
D
E
F
6
① Pierwsza wiązka
② Ostatnia wiązka
③ Odstęp między wiązkami (RM)
④ Liczba wiązek (n)
⑤ Wysokość pola detekcji
⑥ Przyłącze
4
Możliwości ustawiania
SAS, SGS, odbiornik, wskaźnik LED
ON
Q/Q
Func
1
2
TEACH
3
constantly shining
out
① Napięcie zasilające
② Aktywny, gdy przycisk uczenia jest naciśnięty
③ Droga optyczna światła wolna
Typ przyłącza i schemat połączeń
SAS
Sender
Receiver
1
2
3
4
L+
Test
M
NC
1
2
3
4

Informacje
L+
Teach
M
Q1
5
A
B
C
D
E
F
Koncepcja obsługi
SAS, SGS, SPL
Optical synchronization
The light grid communicates via
the light beams. A cable is not
necessary for the optical
synchronization.
Tryb konfiguracji
If the teach button is pressed longer than 5 s, you switch into the configuration mode. In the configuration mode the menu items
are indicated by the green LEDs. If the teach button is then pressed for < 1 s, the respective function is activated or reset (yellow
LED on or off). If the teach button is pressed for 1 s to 5 s long, you switch to the next menu item. To exit the configuration mode,
press the teach button for > 5 s or wait for 30 s.
H
I
J
K
L
M
N
O
P
Q
R
S
T
1. Light grid in RUN mode,
green LED “ON”
illuminates, yellow LED
“Q” illuminates.
2. Cross or parallel beam
set up. 1)
3. Go to the next menu item.
4. Exit the configuration
mode.
3
1
2
3
ON
Q
1
2
3
1
ON
<1s
3
Func
ON
>5s
Press teach button > 5 s.
The light grid switches into the
configuration mode – menu item
“cross beam/parallel beam”.
The first green LED from top
flashes.
1)
1
2
Q
2
1 s ... 5 s
3
>5s
oder
ON
Q
Q
1
2
1 = Yellow LED on,
“Crossed beam” active.
2 = Yellow LED off,
“Parallel beam” active.
4
> 30 s
1
2
3
ON
Q
3 = Press teach button > 5 s,
save parameters.
4 = Wait > 30 s,
parameters not saved.
Press teach button for 1 s to 5 s
to switch to the next menu item
(in this case “alignment aid”).
Press teach button < 1 s to
switch between the settings.
Configure the light grid in a 3-way cross-beam or a parallel-oriented operating principle. The cross beam can be used to improve the resolution in the middle detection area. Objects up to a size
of 25 mm can be detected. The response time increases.
The other menu items in sequence of the menu setting of the light grid
Alignment aid 2)
active
Invert switching
output
Q1
1
2
3
ON
Q
inactive
2)
3)
4)
5)
Q
1
2
3
ON
Q
Q
1
2
3
ON
Q
AUTO
TEACH
AUTO
TEACH
Pushbutton lock
Standard values 4)
Invert second
switching output
active
active
Q2
1
2
3
ON
Q
inactive
Q1
1
2
3
ON
Q
Auto-teach 3)
active
1
2
3
ON
Q
inactive
1
2
3
ON
Q
1
2
3
ON
Q
inactive
1
2
3
ON
Q
Q2
1
2
3
ON
Q
Q2
1
2
3
ON
Q
MUTING
1
2
3
ON
Q
inactive
Q2
1
2
3
ON
Q
Muting 5)
active
MUTING
1
2
3
ON
Q
The alignment aid is recommended for applications with high ranges. The signal strength of the receiver is permanently displayed by four green alignment LEDs. Depending on the strength,
the number of illuminated LEDs differ. When reception is strong, all four LEDs illuminate. The alignment aid must be deactivated again after alignment.
After commissioning (power on), the switching threshold is taught in automatically. No object should be between the sender and receiver during this process.
With standard values “active” all parameters are reset to the delivery state.
If a beam is interrupted permanently, it disappears after > 60 s, and the switching output Q1 is enabled again. If a second switching output is present, it remains inactive.
6
Ustawienie wartości progowej przełączania
green LED “ON”
2. Alignment aid is
automatically activated
for 10 s.
green LED “ON”
1
1
1
1
1
2
2
2
2
2
3
3
3
3
3
ON
ON
ON
ON
ON
Q
Q
Q
Q
Q
Func
Func
Func
Func
1
2
3
1 s ... 5 s
Press the teach button for
1 s to 5 s. During the teach
process the green LEDs
illuminates sequentially. The
red LED “Func” illuminates.
1 = Optimum light reception.
2 = Light reception not optimized,
➜ align sensors.
3 = No light received,
➜ check light path.
The switching threshold is set.
The light grid switches after
10 s automatically back into
the RUN mode.
Funktionsprinzip
Slim & Flat
1
2
① Model Slim = wylot światła na węższym boku
② Model Flat = wylot światła na szerszym boku
Zalecane akcesoria
więcej wersji urządzeń i akcesoriów
www.sick.com/SLG
Krótki opis
Typ
Nr artykułu
BEF-SLG-SET1
2055427
DOL-0804-G02M
6009870
Uchwyty montażowe i płytki mocujące
Uchwyt mocujący do kurtyny optycznej od wysokości pola detekcji 600 mm, pozycja mocowania: od strony czoła, 2x BEF-SLG1, 2x BEF-SLG2
Złącza wtykowe i przewody
Głowica A: Gniazdo, M8, 4 piny, prosty
Głowica B: Przewód
Przewód: PVC, nieekranowany, 2 m

Informacje
