Karta katalogowa

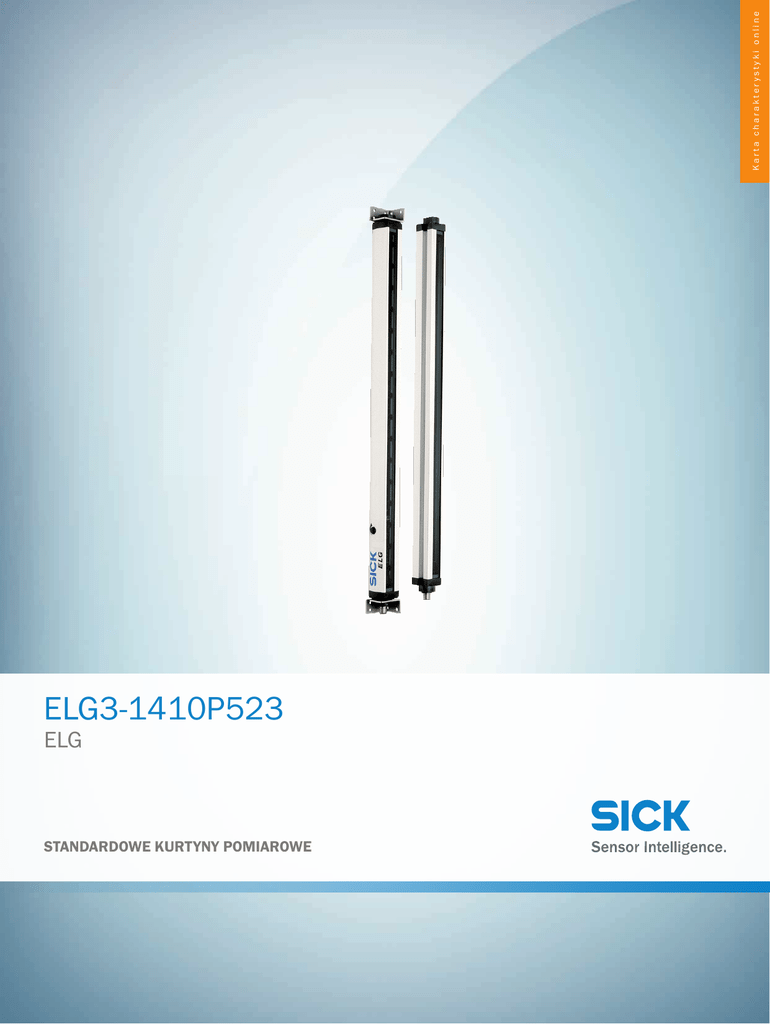

Karta charakterystyki online
ELG3-1410P523
ELG
STANDARDOWE KURTYNY POMIAROWE
ELG3-1410P523 | ELG
A
B
C
D
E
F
Informacje do zamówienia
Typ
Nr artykułu
ELG3-1410P523
więcej wersji urządzeń i akcesoriów
1026179
www.sick.com/ELG
Szczegółowe dane techniczne
Cechy
H
I
J
K
L
M
N
O
P
Q
R
S
T
Technologia
Nadajnik/odbiornik
Najmniejszy wykrywalny obiekt (MDO)
20 mm 1)
Odstęp miedzy wiązkami
30 mm
Liczba wiązek
48
Wysokość pola detekcji
1.410 mm
Analiza wiązek
Wiązka krzyżowa
1)
Wiązka krzyżowa.
Wydajność
Zasięg maksymalny
17 m
Zasięg minimalny
≥ 500 mm
Zasięg roboczy
12 m
Czas odpowiedzi
300 ms 1)
1)
Z obciążeniem rezystancyjnym.
Interfejsy
Wyjście przełączające
2 x PNP 1)
Typ przyłącza
Wtyk M12, 4-pinowy
1)
Q / Ǭ.
Mechanika/elektryka
Długość fali
880 nm
Napięcie zasilające Uv
DC 15 V ... 30 V 1)
Pobór prądu, nadajnik
< 100 mA 2)
1)
2)
3)
2
Wartości typowe.
, Wartości typowe.
Q = aktywne w przypadku przerwania wiązki, /Q = aktywne, jeżeli wszystkie wiązki wolne.
KURTYNY POMIAROWE | SICK
Karta charakterystyki online | 2016-12-21 14:01:08
Informacje mogą ulec zmianie bez powiadomienia
ELG3-1410P523 | ELG
Pobór prądu, odbiornik
< 100 mA 2)
Tętnienia resztkowe
< 5 Vss
Prąd wyjściowy Imaks.
≤ 100 mA
Obciążenie wyjściowe, pojemnościowe
100 nF
Obciążenie wyjściowe, indukcyjne
1 H
Czas inicjalizacji
1 s
Wymiary (szer. x wys. x głęb.)
34 mm x 1.486 mm x 29 mm
Materiał obudowy
Aluminium
Wskazanie
LED
Synchronizacja
Optyczna
Stopień ochrony
IP 65
Układy zabezpieczające
Przyłącza UV z zabezpieczeniem przed zmianą polaryzacji, Wyjście Q chronione przed zwarciem, Tłumienie impulsów zakłócających
Masa
3.700 g
Częstotliwość przełączania
250 kHz
Szyba przednia
PMMA
Tryb wyjściowy
Q załączane w ciemności 3)
1)
2)
3)
Wartości typowe.
, Wartości typowe.
Q = aktywne w przypadku przerwania wiązki, /Q = aktywne, jeżeli wszystkie wiązki wolne.
Dane dotyczące otoczenia
Klasa ochrony
III
EMC
EN 60947-5-2
Temperatura otoczenia podczas pracy
–25 °C +55 °C
Temperatura otoczenia – przechowywanie
–40 °C +70 °C
Odporność na światło zewnętrzne
Pośrednie: ≤ 150.000 lx 1)
Odporność na drgania
5 g, 10 Hz ... 55 Hz (IEC 68-2-6)
Odporność na udary
10 g / DIN EN 60068-2-29 / 16 ms
1)
Światło słoneczne.
Klasyfikacje
ECl@ss 5.0
27270910
ECl@ss 5.1.4
27270910
ECl@ss 6.0
27270910
ECl@ss 6.2
27270910
ECl@ss 7.0
27270910
ECl@ss 8.0
27270910
ECl@ss 8.1
27270910
ECl@ss 9.0
27270910
ETIM 5.0
EC002549
ETIM 6.0
EC002549
UNSPSC 16.0901
39121528
2016-12-21 14:01:08 | Karta charakterystyki online

Informacje
mogą ulec zmianie bez powiadomienia
3
ELG3-1410P523 | ELG
9
(0.35)
33.5
(1.32)
ELG3/ELG6
1
5
4
3
9 (0.35)
11 (0.43)
2
21
H
I
J
K
L
M
N
O
P
Q
R
S
T
Rysunek wymiarowy (Wymiary w mm)
(0.83)
A
B
C
D
E
F
6
29
34
(1.14)
(1.34)
① Wysokość pola detekcji
② Odstęp między wiązkami ELG3: 30 mm/ELG6: 60 mm
③ Sygnalizacja stanu (ELGE)/zasilanie włączone (ELGS)
④ Regulator czułości
⑤ Odległość od pierwszej wiązki; ELG3: 42,5 mm/ELG6: 72,5 mm
⑥ Przyłącze
4
ELG3-1410P523 | ELG
Możliwości ustawiania
Dioda LED odbiornika
1
2
① Droga optyczna światła wolna (ustawienie prawidłowe)
② Komunikat o zabrudzeniu
Typ przyłącza i schemat połączeń
ELG3/ELG6, nadajnik: wtyk M12, 4-pinowy, odbiornik: wtyk M12, 4-pinowy
Sender
Receiver
brn
1
wht
2
blu
3
blk 4
L+
brn
1
nc
wht
2
M
blu
3
TEST
blk
4
1
L+
Q̄
M
Q
① Nieprzyporządkowany
2016-12-21 14:01:08 | Karta charakterystyki online

Informacje
mogą ulec zmianie bez powiadomienia
5
ELG3-1410P523 | ELG
A
B
C
D
E
F
Koncepcja obsługi
Funkcje specjalne
Sensitivity adjustment
1. Remove cap
2. Potentiometer
adjustment
Sensitivity adjustment
Signal
strength
Switching threshold
t
Remove cap with screw driver.
Turn left = for a lower range.
Turn right = for a higher range.
Optical synchronisation
H
I
J
K
L
M
N
O
P
Q
R
S
T
The light grid communicates via
the light beams. A cable is not
necessary for the optical
synchronisation.
Zalecane akcesoria
więcej wersji urządzeń i akcesoriów
www.sick.com/ELG
Krótki opis
Typ
Nr artykułu
BEF-2SMKEAKU4
2019649
DOL-1204-G05M
6009866
Uchwyty zaciskowe i do ustawienia położenia
4 sztuk, Zestaw mocujący 1, obrotowy, Swivel Mount, Tworzywo sztuczne
Złącza wtykowe i przewody
Głowica A: Gniazdo, M12, 4 piny, prosty
Głowica B: Przewód
Przewód: PVC, nieekranowany, 5 m
6
