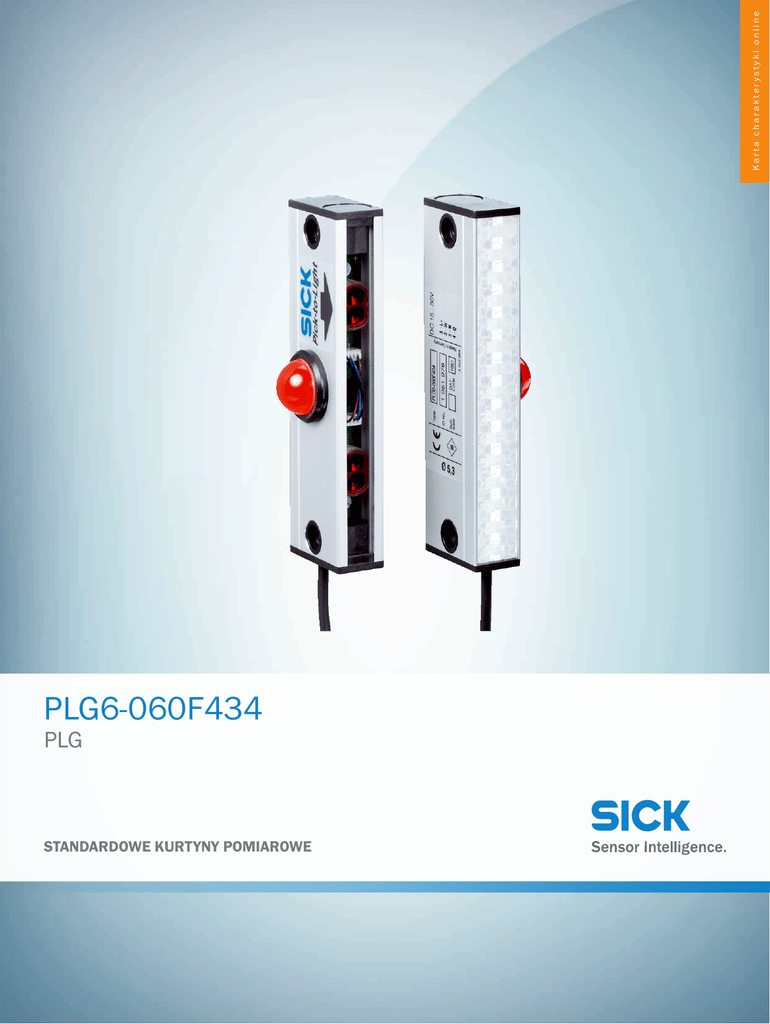

Karta charakterystyki online
PLG6-060F434
PLG
STANDARDOWE KURTYNY POMIAROWE
PLG6-060F434 | PLG
A
B
C
D
E
F
Informacje do zamówienia
Typ
Nr artykułu
PLG6-060F434
więcej wersji urządzeń i akcesoriów
1051978
www.sick.com/PLG
Szczegółowe dane techniczne
Cechy
H
I
J
K
L
M
N
O
P
Q
R
S
T
Technologia
Refleksyjna kurtyna pomiarowa
Najmniejszy wykrywalny obiekt (MDO)
Wiązka równoległa, 70 mm
Odstęp miedzy wiązkami
60 mm
Liczba wiązek
2
Wysokość pola detekcji
60 mm
Wydajność
Zasięg maksymalny
0,5 m
Zasięg minimalny
≥ 60 mm
Zasięg roboczy
0,35 m
Czas odpowiedzi
Wiązka równoległa, 5 ms 1)
1)
Z obciążeniem rezystancyjnym.
Interfejsy
Wyjście przełączające
1 x PNP 1)
Typ przyłącza
Przewód z 4-biegunowym wtykiem M12
Wejście diody sygnalizującej pracę
PNP
Prąd wejściowy
30 mA
1)
Q.
Mechanika/elektryka
Długość fali
660 nm
Napięcie zasilające Uv
DC 15 V ... 30 V 1)
Pobór prądu, nadajnik
50 mA
Pobór prądu, odbiornik
< 50 mA
1)
2)
2
Wartości typowe.
Q = aktywne w przypadku przerwania wiązki, /Q = aktywne, jeżeli wszystkie wiązki wolne.
KURTYNY POMIAROWE | SICK
Karta charakterystyki online | 2017-01-24 13:54:28
Informacje mogą ulec zmianie bez powiadomienia
PLG6-060F434 | PLG
Tętnienia resztkowe
< 5 Vss
Prąd wyjściowy Imaks.
50 mA
Czas inicjalizacji
< 1 s
Wymiary (szer. x wys. x głęb.)
32 mm x 130,2 mm x 36,6 mm
Materiał obudowy
Aluminium
Wskazanie
LED
Stopień ochrony
IP 40
Układy zabezpieczające
Przyłącza UV z zabezpieczeniem przed zmianą polaryzacji, Wyjście Q chronione przed zwarciem, Tłumienie impulsów zakłócających
Masa
< 500 g
Szyba przednia
PMMA
Tryb wyjściowy
Q załączane w ciemności 2)
Pobór prądu, dioda sygnalizująca pracę
30 mA 1)
1)
2)
Wartości typowe.
Q = aktywne w przypadku przerwania wiązki, /Q = aktywne, jeżeli wszystkie wiązki wolne.
Dane dotyczące otoczenia
Klasa ochrony
III
EMC
EN 60947-5-2
Temperatura otoczenia podczas pracy
–10 °C +55 °C
Temperatura otoczenia – przechowywanie
–25 °C +70 °C
Odporność na drgania
5 g, 10 Hz ... 55 Hz (IEC 68-2-6)
Odporność na udary
10 g / DIN EN 60068-2-29 / 16 ms
Klasyfikacje
ECl@ss 5.0
27270910
ECl@ss 5.1.4
27270910
ECl@ss 6.0
27270910
ECl@ss 6.2
27270910
ECl@ss 7.0
27270910
ECl@ss 8.0
27270910
ECl@ss 8.1
27270910
ECl@ss 9.0
27270910
ETIM 5.0
EC002549
ETIM 6.0
EC002549
UNSPSC 16.0901
39121528
2017-01-24 13:54:28 | Karta charakterystyki online

Informacje
mogą ulec zmianie bez powiadomienia
3
PLG6-060F434 | PLG
=
Ø 5.3
16.5
(0.21)
(0.65)
(0.37)
4 042 963
DATCode
Software
Ø 5.3
(0.21)
280 (11.02)
9.5
35.1
Ø 5.3
(1.38)
=
1
ID No.
2
124 (4.88)
111.2 (4.38)
130.2 (5.13)
1
DC 15…30V
=
35.1
(1.38)
60
(2.36)
=
Type
9.5
11
(0.43)
(0.37)
PLG6
3
8.5
(0.33)
36.6
(0.76)
19.2
32
(1.44)
(1.26)
H
I
J
K
L
M
N
O
P
Q
R
S
T
Rysunek wymiarowy (Wymiary w mm)
Made in Germany
A
B
C
D
E
F
4
Ø 20
(0.79)
Ø 26
(1.02)
18.6
(0.73)
① Fotoprzekaźnik refleksyjny
② Folia odblaskowa
③ Wtyk M12, 4-pinowy
④ Dioda LED sygnalizująca pracę, czerwona
4
PLG6-060F434 | PLG
Typ przyłącza i schemat połączeń
Wtyk M12, 4-pinowy
brn
1
blk
4
wht
2
blu
3
L+
Q
Job-LED
M
Koncepcja obsługi
Funkcje specjalne
Easy installation
1. Easy mounting on to
different profiles
ITEM
Bosch
2. Easy installation with
slot nuts
Round
profile
The light grid can be mounted on
different profiles, e.g. ITEM,
Bosch, round profile.
The PLG can easily be mounted
on the profile with slot nuts.
Plug & play
1. Plug in and tighten the
ring of the connector
2. Device is ready for use
l
2017-01-24 13:54:28 | Karta charakterystyki online

Informacje
mogą ulec zmianie bez powiadomienia
5
PLG6-060F434 | PLG
A
B
C
D
E
F
H
I
J
K
L
M
N
O
P
Q
R
S
T
Zalecane akcesoria
więcej wersji urządzeń i akcesoriów
www.sick.com/PLG
Krótki opis
Typ
Nr artykułu
BEF-NSIT-PLG
2041045
DOL-1204-G05M
6009866
REF-PLG120
1029196
Inne akcesoria montażowe
Rowki przesuwne z kulą sprężynową do profilu ITEM, każdorazowo 2 x rowek 6 i rowek
8, z materiałem mocującym, Każdorazowo 2 x rowek 6 i rowek 8, z materiałem mocującym
Złącza wtykowe i przewody
Głowica A: Gniazdo, M12, 4 piny, prosty
Głowica B: Przewód
Przewód: PVC, nieekranowany, 5 m
Odbłyśniki
Na profilu aluminiowym do PLG, 16,5 mm x 194,3 mm, mocowanie przy użyciu 2 otworów, przykręcany, mocowanie przy użyciu 2 otworów
