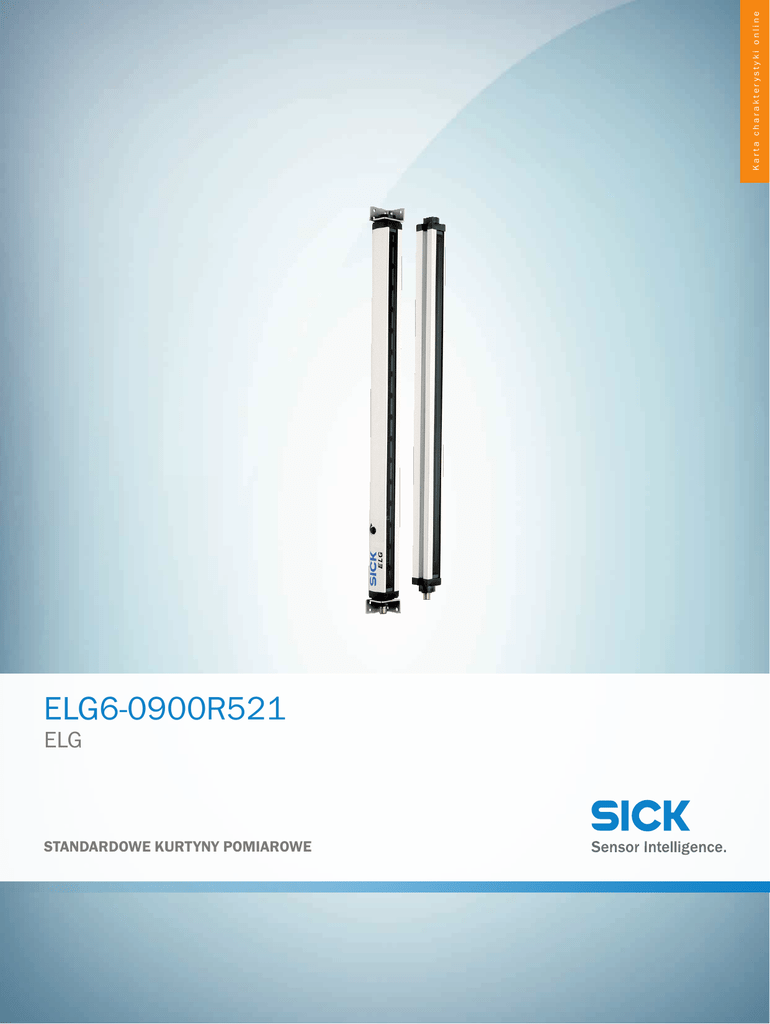

ELG6-0900R521
ELG
STANDARDOWE KURTYNY POMIAROWE
ELG6-0900R521 | ELG
STANDARDOWE KURTYNY POMIAROWE
A
B
C
D
E
F
Informacje do zamówienia
Typ
Nr artykułu
ELG6-0900R521
więcej wersji urządzeń i akcesoriów
1026181
www.sick.com/ELG
Szczegółowe dane techniczne
Cechy
H
I
J
K
L
M
N
O
P
Q
R
S
T
Technologia
Nadajnik/odbiornik
Najmniejszy wykrywalny obiekt (MDO)
65 mm 1)
Odstęp miedzy wiązkami
60 mm
Liczba wiązek
16
Wysokość pola detekcji
900 mm
Analiza wiązek
Wiązka równoległa
1)
Wiązka równoległa.
Wydajność
Zasięg maksymalny
17 m
Zasięg minimalny
≥ 0 mm
Zasięg roboczy
12 m
Czas odpowiedzi
28 ms 1)
1)
Z obciążeniem rezystancyjnym.
Interfejsy
Wyjście przełączające
Przekaźnik 1)
Typ przyłącza
Wtyk M12, 5-biegunowy
1)
DC 60 V, AC 25 V.
Mechanika/elektryka
Długość fali
880 nm
Napięcie zasilające Uv
DC 15 V ... 30 V 1)
Pobór prądu, nadajnik
< 100 mA 2)
1)
2)
3)
2
Wartości typowe.
, Wartości typowe.
NC = zamknięte w przypadku przerwania co najmniej jednej wiązki, NO = zamknięte, jeżeli wszystkie wiązki wolne.
KURTYNY POMIAROWE | SICK
Karta charakterystyki online | 2016-12-21 14:01:08
Informacje mogą ulec zmianie bez powiadomienia
ELG6-0900R521 | ELG
STANDARDOWE KURTYNY POMIAROWE
Pobór prądu, odbiornik
< 100 mA 2)
Tętnienia resztkowe
< 5 Vss
Prąd wyjściowy Imaks.
≤ 100 mA
Obciążenie wyjściowe, pojemnościowe
100 nF
Obciążenie wyjściowe, indukcyjne
1 H
Czas inicjalizacji
1 s
Wymiary (szer. x wys. x głęb.)
34 mm x 976 mm x 29 mm
Materiał obudowy
Aluminium
Wskazanie
LED
Synchronizacja
Optyczna
Stopień ochrony
IP 65
Układy zabezpieczające
Przyłącza UV z zabezpieczeniem przed zmianą polaryzacji, Wyjście Q chronione przed zwarciem, Tłumienie impulsów zakłócających
Masa
2.600 g
Częstotliwość przełączania
250 kHz
Szyba przednia
PMMA
Tryb wyjściowy
Załączany przez światło 3)
1)
2)
3)
Wartości typowe.
, Wartości typowe.
NC = zamknięte w przypadku przerwania co najmniej jednej wiązki, NO = zamknięte, jeżeli wszystkie wiązki wolne.
Dane dotyczące otoczenia
Klasa ochrony
III
EMC
EN 60947-5-2
Temperatura otoczenia podczas pracy
–25 °C +55 °C
Temperatura otoczenia – przechowywanie
–40 °C +70 °C
Odporność na światło zewnętrzne
Pośrednie: ≤ 150.000 lx 1)
Odporność na drgania
5 g, 10 Hz ... 55 Hz (IEC 68-2-6)
Odporność na udary
10 g / DIN EN 60068-2-29 / 16 ms
1)
Światło słoneczne.
Klasyfikacje
ECl@ss 5.0
27270910
ECl@ss 5.1.4
27270910
ECl@ss 6.0
27270910
ECl@ss 6.2
27270910
ECl@ss 7.0
27270910
ECl@ss 8.0
27270910
ECl@ss 8.1
27270910
ECl@ss 9.0
27270910
ETIM 5.0
EC002549
ETIM 6.0
EC002549
UNSPSC 16.0901
39121528
2016-12-21 14:01:08 | Karta charakterystyki online

Informacje
mogą ulec zmianie bez powiadomienia
KURTYNY POMIAROWE | SICK
3
ELG6-0900R521 | ELG
STANDARDOWE KURTYNY POMIAROWE
9
(0.35)
33.5
(1.32)
ELG3/ELG6
1
5
4
3
9 (0.35)
11 (0.43)
2
21
H
I
J
K
L
M
N
O
P
Q
R
S
T
Rysunek wymiarowy (Wymiary w mm)
(0.83)
A
B
C
D
E
F
6
29
34
(1.14)
(1.34)
① Wysokość pola detekcji
② Odstęp między wiązkami ELG3: 30 mm/ELG6: 60 mm
③ Sygnalizacja stanu (ELGE)/zasilanie włączone (ELGS)
④ Regulator czułości
⑤ Odległość od pierwszej wiązki; ELG3: 42,5 mm/ELG6: 72,5 mm
⑥ Przyłącze
4
KURTYNY POMIAROWE | SICK
Karta charakterystyki online | 2016-12-21 14:01:08
Informacje mogą ulec zmianie bez powiadomienia
ELG6-0900R521 | ELG
STANDARDOWE KURTYNY POMIAROWE
Możliwości ustawiania
Dioda LED odbiornika
1
2
① Droga optyczna światła wolna (ustawienie prawidłowe)
② Komunikat o zabrudzeniu
Typ przyłącza i schemat połączeń
Typ przyłącza i schemat połączeń
Sender
brn
Receiver
1
L+
2 nc
1
blu 3
M
blk 4
TEST
wht
brn
1
blu
3
L+
M
4 CO
2
wht 2 NO
blk
gra
5 NC
3
4
① Nieprzyporządkowany
② Styk przełączny
③ Styk normalnie otwarty
④ Styk normalnie zamknięty
2016-12-21 14:01:08 | Karta charakterystyki online

Informacje
mogą ulec zmianie bez powiadomienia
KURTYNY POMIAROWE | SICK
5
ELG6-0900R521 | ELG
STANDARDOWE KURTYNY POMIAROWE
A
B
C
D
E
F
Koncepcja obsługi
Funkcje specjalne
Sensitivity adjustment
1. Remove cap
2. Potentiometer
adjustment
Sensitivity adjustment
Signal
strength
Switching threshold
t
Remove cap with screw driver.
Turn left = for a lower range.
Turn right = for a higher range.
Optical synchronisation
H
I
J
K
L
M
N
O
P
Q
R
S
T
The light grid communicates via
the light beams. A cable is not
necessary for the optical
synchronisation.
Zalecane akcesoria
więcej wersji urządzeń i akcesoriów
www.sick.com/ELG
Krótki opis
Typ
Nr artykułu
BEF-2SMKEAKU4
2019649
Głowica A: Gniazdo, M12, 4 piny, prosty
Głowica B: Przewód
Przewód: PVC, nieekranowany, 5 m
DOL-1204-G05M
6009866
Głowica A: Gniazdo, M12, 5 pinów, prosty
Głowica B: Przewód
Przewód: PVC, nieekranowany, 5 m
DOL-1205-G05M
6009868
Uchwyty zaciskowe i do ustawienia położenia
4 sztuk, Zestaw mocujący 1, obrotowy, Swivel Mount, Tworzywo sztuczne
Złącza wtykowe i przewody
6
KURTYNY POMIAROWE | SICK
Karta charakterystyki online | 2016-12-21 14:01:08
Informacje mogą ulec zmianie bez powiadomienia
Karta charakterystyki online
