Karta katalogowa

Karta charakterystyki online

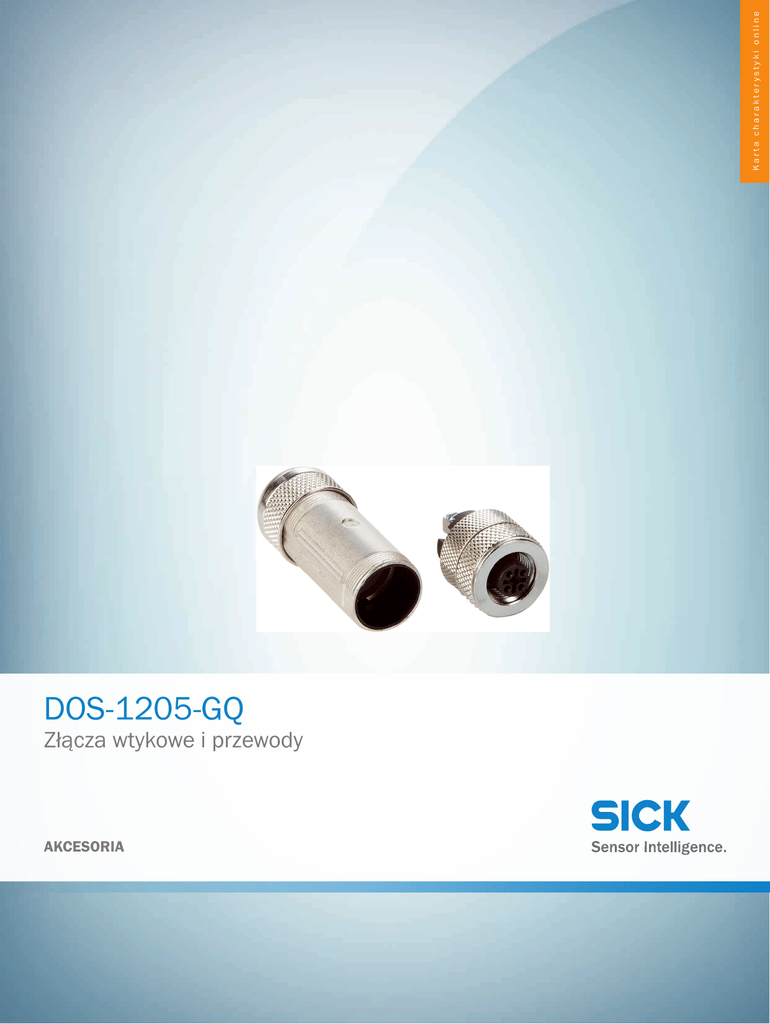

DOS-1205-GQ
Złącza wtykowe i przewody
AKCESORIA
DOS-1205-GQ | Złącza wtykowe i przewody
AKCESORIA
A
B
C
D
E
F
H
I
J
K
L
M
N
O
P
Q
R
S
T
Informacje do zamówienia
Typ
Nr artykułu
DOS-1205-GQ
więcej wersji urządzeń i akcesoriów
6021353
www.sick.com/Złącza_wtykowe_i_przewody
Szczegółowe dane techniczne
Dane techniczne
Grupa akcesoriów
Złącza wtykowe i przewody
Rodzina akcesoriów
Gniazda (konfekcjonowane)
Typ przyłącza – głowica A
Gniazdo, M12, 5 pinów, prosty, kodowanie B
Typ przyłącza – głowica B
-
Technika przyłączeniowa
Zaciski śrubowe
Materiał, złącze wtykowe
CuZn
Kolor, złącze wtykowe
Kolor srebrny
Materiał, nakrętka radełkowa
CuZn, niklowany
Przekrój poprzeczny przewodu
0,14 mm²
Ekranowanie
Ekranowany
Dopuszczalna średnica przewodu
4,5 mm ... 7 mm
Dopuszczalny przekrój przewodu
≤ 0,75 mm²
Moment dokręcenia
0,5 Nm
Napięcie znamionowe
≤ 60 V
Obciążalność prądowa
4 A
Typ sygnału
PROFIBUS DP
Temperatura robocza
–25 °C ... +90 °C
Stopień ochrony
IP67
Opis
Głowica A: złącze żeńskie, M12, 5-pinowe, proste, kodowanie B, PROFIBUS DP, ekranowane, do
przewodów o średnicy 4 mm ... 9 mm głowica B: -
Klasyfikacje
ECl@ss 5.0
27279290
ECl@ss 5.1.4
27279290
ECl@ss 6.0
27279221
ECl@ss 6.2
27279221
ECl@ss 7.0
27440104
ECl@ss 8.0
27440104
ECl@ss 8.1
27440104
ECl@ss 9.0
27440102
ETIM 5.0
EC002635
ETIM 6.0
EC002635
UNSPSC 16.0901
39121421
2
AKCESORIA | SICK
Karta charakterystyki online | 2017-03-04 11:51:08
Informacje mogą ulec zmianie bez powiadomienia
DOS-1205-GQ | Złącza wtykowe i przewody
AKCESORIA
Rysunek wymiarowy (Wymiary w mm)
20 (0.79)
M12x1
60 (2.36)
3
2
5
4
1
(mating side)
2017-03-04 11:51:08 | Karta charakterystyki online

Informacje
mogą ulec zmianie bez powiadomienia
AKCESORIA | SICK
3
