Złącza wtykowe i przewody SSL-2J04

Karta charakterystyki online

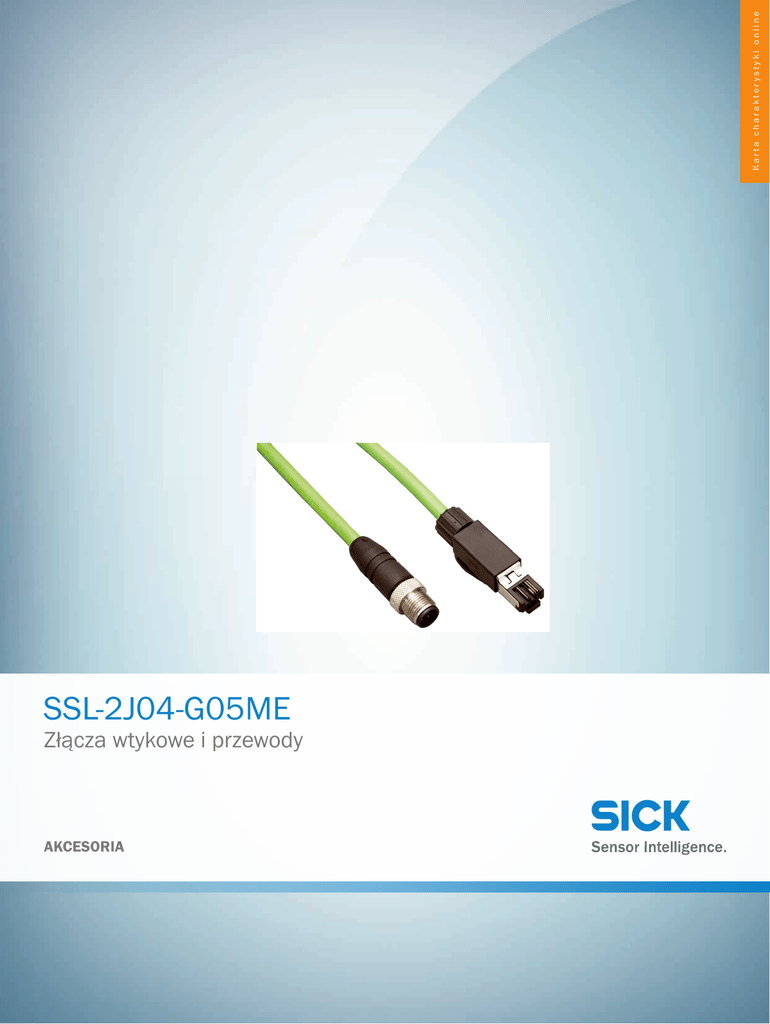

SSL-2J04-G05ME
Złącza wtykowe i przewody
AKCESORIA
SSL-2J04-G05ME | Złącza wtykowe i przewody
AKCESORIA
A
B
C
D
E
F
H
I
J
K
L
M
N
O
P
Q
R
S
T
Informacje do zamówienia
Typ
Nr artykułu
SSL-2J04-G05ME
więcej wersji urządzeń i akcesoriów
6035389
www.sick.com/Złącza_wtykowe_i_przewody
Szczegółowe dane techniczne
Dane techniczne
Grupa akcesoriów
Złącza wtykowe i przewody
Rodzina akcesoriów
Przewody łączące z wtykiem i wtykiem
Typ przyłącza – głowica A
Wtyk, M12, 4 piny, prosty, kodowanie D
Typ przyłącza – głowica B
Wtyk, RJ45, 8 pinów, prosty
Materiał, złącze wtykowe
RJ45: Marcromelt / M12: TPU
Kolor, złącze wtykowe
Czarny
Materiał, nakrętka radełkowa
CuZn, niklowany
Przewód
5 m, 4 żyły, AWG22
Materiał, płaszcz
PUR
Kolor, płaszcz
Zielony
Przekrój poprzeczny przewodu
0,326 mm²
Ekranowanie
Ekranowany
Dopuszczalny przekrój przewodu
6,3 mm² ... 6,7 mm²
Promień gięcia
7 x średnica przewodu
Cykle gięcia
≤ 3.000.000
Moment dokręcenia
0,6 Nm
Napięcie znamionowe
≤ 50 V
Obciążalność prądowa
1 A
Typ sygnału
PROFINET
Wykonanie specjalne
Nadaje się do zastosowania w prowadnikach kabli
Wskazówka
CAT 5e
Dopuszczenia
UL
Temperatura robocza
–40 °C ... +70 °C, przy ułożeniu nieruchomym
–20 °C ... +60 °C, w stanie ruchomym
Stopień ochrony
IP67 1)
IP20 2)
Cecha wyróżniająca
1)
2)
CAT 5e
M12.
RJ45.
Klasyfikacje
ECl@ss 5.0
19030312
ECl@ss 5.1.4
19030312
2
AKCESORIA | SICK
Karta charakterystyki online | 2017-03-04 11:51:08
Informacje mogą ulec zmianie bez powiadomienia
SSL-2J04-G05ME | Złącza wtykowe i przewody
AKCESORIA
ECl@ss 6.0
27060304
ECl@ss 6.2
27060304
ECl@ss 7.0
27060304
ECl@ss 8.0
27060304
ECl@ss 8.1
27060304
ECl@ss 9.0
27060304
ETIM 5.0
EC000830
ETIM 6.0
EC000830
UNSPSC 16.0901
26121604
Rysunek wymiarowy (Wymiary w mm)
*L*
57 (2.24)
56 (2.2)
18
B
(0.26)
A
Ø 6.5
M12
(0.71)
3
2
2
1
6
3
1
4
A
2017-03-04 11:51:08 | Karta charakterystyki online

Informacje
mogą ulec zmianie bez powiadomienia
B
AKCESORIA | SICK
3
