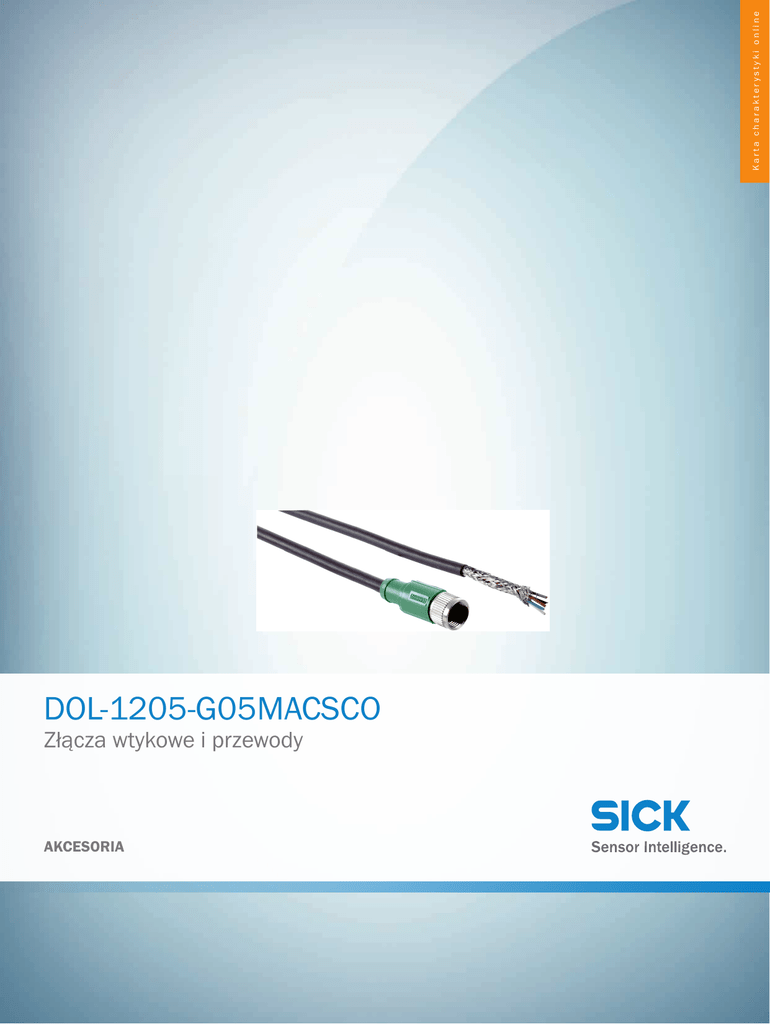

Karta katalogowa

Karta charakterystyki online
DOL-1205-G05MACSCO
Złącza wtykowe i przewody
AKCESORIA
DOL-1205-G05MACSCO | Złącza wtykowe i przewody
AKCESORIA
A
B
C
D
E
F
H
I
J
K
L
M
N
O
P
Q
R
S
T
Informacje do zamówienia
Typ
Nr artykułu
DOL-1205-G05MACSCO
więcej wersji urządzeń i akcesoriów
6049453
www.sick.com/Złącza_wtykowe_i_przewody
Szczegółowe dane techniczne
Dane techniczne
Grupa akcesoriów
Złącza wtykowe i przewody
Rodzina akcesoriów
Przewody podłączeniowe z gniazdem
Typ przyłącza – głowica A
Gniazdo, M12, 5 pinów, prosty, kodowanie A
Typ przyłącza – głowica B
Przewód
Blokada złącza wtykowego
M12-Speedcon
Materiał, złącze wtykowe
TPU
Materiał, nakrętka radełkowa
Cynkowy odlew ciśnieniowy, niklowany
Przewód
5 m, 5 żył
Materiał, płaszcz
PUR, bezhalogenowy
Kolor, płaszcz
Czarny
Średnica przewodu
Ø 5,9 mm
Przekrój poprzeczny przewodu
0,34 mm², 5 x 0,34 mm²
Ekranowanie
Ekranowany
Promień gięcia
> 10 x średnica przewodu w stanie ruchomym, > 5 x średnica przewodu przy ułożeniu nieruchomym
Napięcie znamionowe
≤ 60 V
Obciążalność prądowa
4 A
Typ sygnału
Analogowy
Wykonanie specjalne
Nadaje się do zastosowania w prowadnikach kabli
Temperatura robocza
–25 °C ... +80 °C
Stopień ochrony
(M12) IP 65/IP 67/IP 69K
Opis
Gniazdo M12 Speedcon, z kodowaniem A, proste – wolny koniec
Klasyfikacje
ECl@ss 5.0
19030312
ECl@ss 5.1.4
19030312
ECl@ss 6.0
27060304
ECl@ss 6.2
27060304
ECl@ss 7.0
27060304
ECl@ss 8.0
27060304
ECl@ss 8.1
27060304
ECl@ss 9.0
27060304
ETIM 5.0
EC000830
ETIM 6.0
EC000830
2
AKCESORIA | SICK
Karta charakterystyki online | 2017-03-04 11:51:08
Informacje mogą ulec zmianie bez powiadomienia
DOL-1205-G05MACSCO | Złącza wtykowe i przewody
AKCESORIA
UNSPSC 16.0901
26121604
Rysunek wymiarowy (Wymiary w mm)
44.5
(1.75)
4
5
(0.58)
M12
Ø 14.8
(0.47)
Ø 12
3
2
1
female connector M12 x1, straight, screened
① Brązowy
② Biały
③ Niebieski
④ Czarny
⑤ Szary
2017-03-04 11:51:08 | Karta charakterystyki online

Informacje
mogą ulec zmianie bez powiadomienia
AKCESORIA | SICK
3
